教科版（2024）九年级上册（2024）第3节 简单电路中电流、电压的特点课后复习题

这是一份教科版（2024）九年级上册（2024）第3节 简单电路中电流、电压的特点课后复习题，共19页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

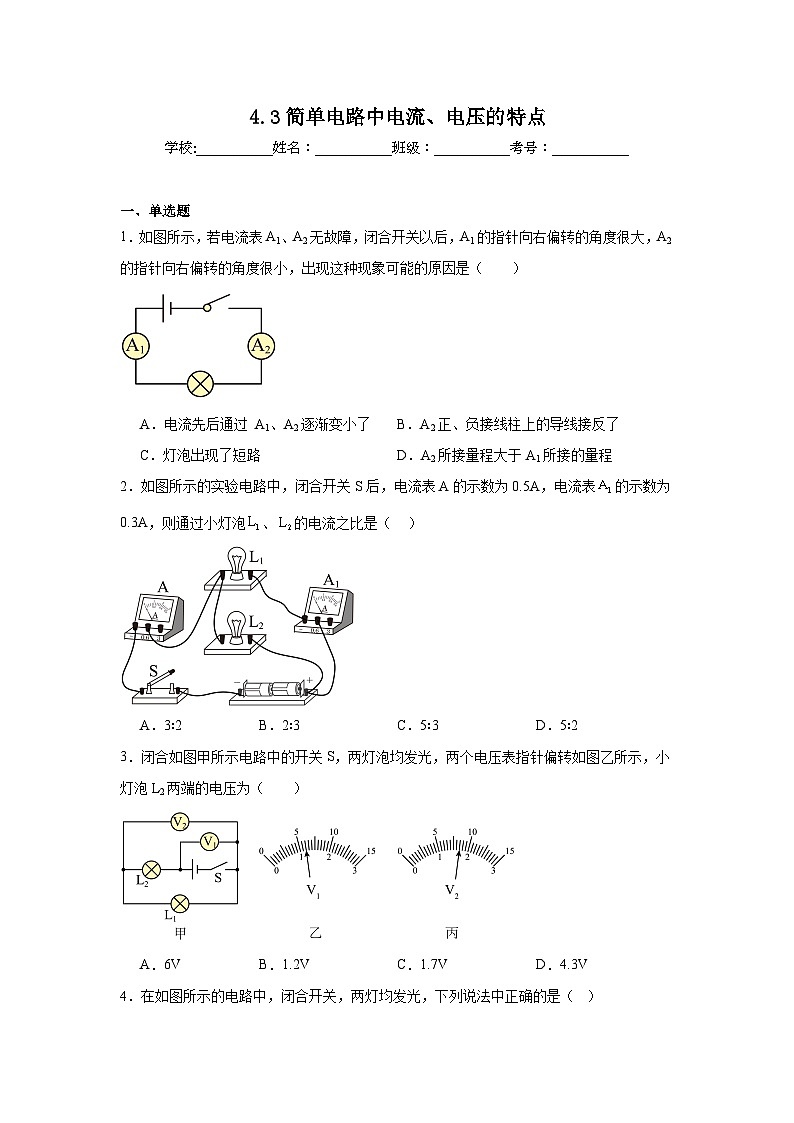

一、单选题
1．如图所示，若电流表A1、A2无故障，闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，出现这种现象可能的原因是（ ）
A．电流先后通过 A1、A2逐渐变小了B．A2正、负接线柱上的导线接反了
C．灯泡出现了短路D．A2所接量程大于A1所接的量程
2．如图所示的实验电路中，闭合开关S后，电流表A的示数为0.5A，电流表的示数为0.3A，则通过小灯泡、的电流之比是（ ）
A．3∶2B．2∶3C．5∶3D．5∶2
3．闭合如图甲所示电路中的开关S，两灯泡均发光，两个电压表指针偏转如图乙所示，小灯泡L2两端的电压为（ ）
A．6VB．1.2VC．1.7VD．4.3V

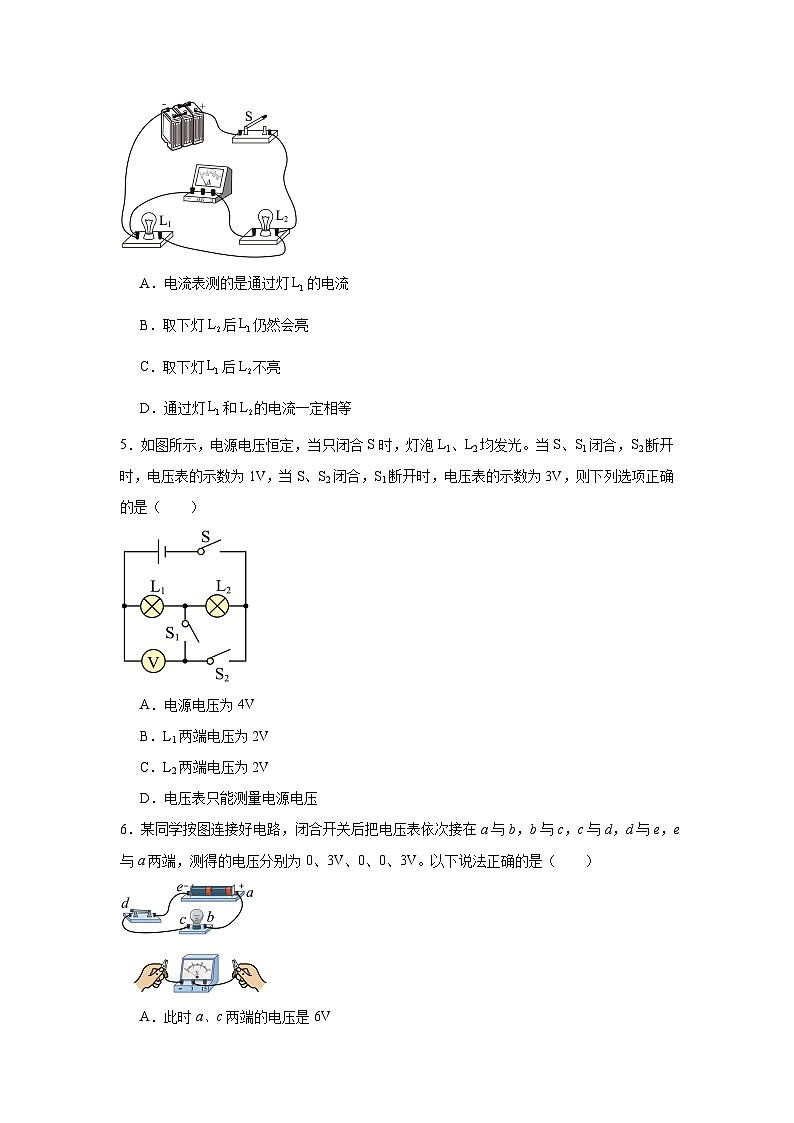

4．在如图所示的电路中，闭合开关，两灯均发光，下列说法中正确的是（ ）
A．电流表测的是通过灯的电流
B．取下灯后仍然会亮
C．取下灯后不亮
D．通过灯和的电流一定相等
5．如图所示，电源电压恒定，当只闭合S时，灯泡L1、L2均发光。当S、S1闭合，S2断开时，电压表的示数为1V，当S、S2闭合，S1断开时，电压表的示数为3V，则下列选项正确的是（ ）
A．电源电压为4V
B．L1两端电压为2V
C．L2两端电压为2V
D．电压表只能测量电源电压

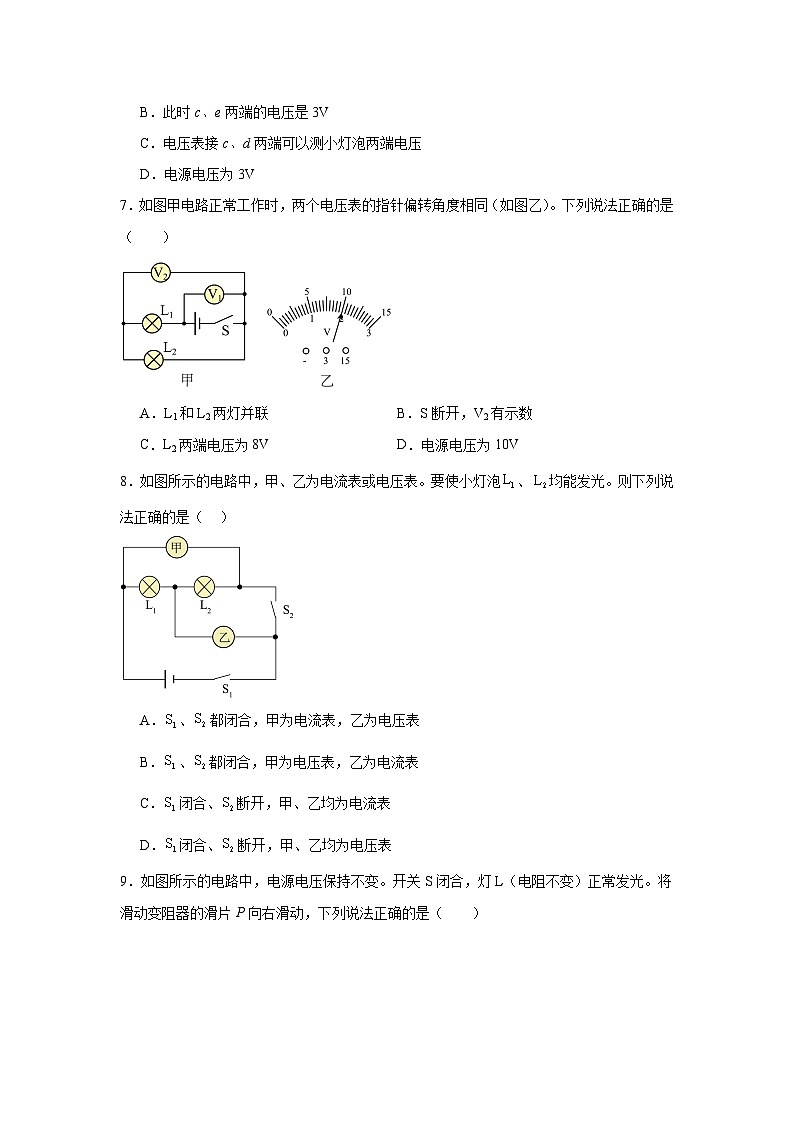

6．某同学按图连接好电路，闭合开关后把电压表依次接在a与b，b与c，c与d，d与e，e与a两端，测得的电压分别为0、3V、0、0、3V。以下说法正确的是（ ）
A．此时a、c两端的电压是6V
B．此时c、e两端的电压是3V
C．电压表接c、d两端可以测小灯泡两端电压
D．电源电压为3V
7．如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。下列说法正确的是（ ）
A．L1和L2两灯并联B．S断开，V2有示数
C．L2两端电压为8VD．电源电压为10V
8．如图所示的电路中，甲、乙为电流表或电压表。要使小灯泡、均能发光。则下列说法正确的是（ ）
A．、都闭合，甲为电流表，乙为电压表
B．、都闭合，甲为电压表，乙为电流表
C．闭合、断开，甲、乙均为电流表
D．闭合、断开，甲、乙均为电压表
9．如图所示的电路中，电源电压保持不变。开关S闭合，灯L（电阻不变）正常发光。将滑动变阻器的滑片P向右滑动，下列说法正确的是（ ）
A．电压表的示数不变B．电压表的示数变大
C．电流表的示数变小D．电流表的示数变大
10．如图所示电路，闭合开关，移动滑片P的过程中，可能出现的现象是（ ）
A．A1变大，A2变小，灯泡亮度不变B．A1变小，A2变小，灯泡亮度不变
C．A1变小，A2变大，灯泡亮度变暗D．A1变大，A2变大，灯泡亮度变亮
二、多选题
11．关于串、并联电路中的电流，下列说法正确的是（ ）
A．串联电路中电流从电源正极流出，每经过一个用电器电流都要减小
B．串联电路中电流处处相等，所以电路中串联的灯泡亮度一样
C．并联电路中干路电流一定大于任一支路中的电流
D．并联电路中各支路的电流不一定相等
12．如图所示的电路中，开关闭合，电压表和电流表均有示数，则下列说法正确的是（ ）
A．电流表A1和A2示数相等
B．电压表V2测电阻R1两端电压
C．电压表V3测电阻R1两端电压
D．电压表V3与V1示数之差等于R2两端电压
13．如图所示的电路中，闭合开关S1，开关接到a时，电压表示数为9V。开关S2接到b时，电压表示数为4V，下列说法正确的是（ ）
A．电源电压为9VB．灯L1两端的电压为4V
C．灯L2两端的电压为4VD．灯L1和L2两端的总电压为9V
14．如下图所示的部分电路，通过用导线连接各接线柱，闭合开关，下列说法正确的是（ ）
A．连接b、d和d、e，电流表示数为通过两个灯泡的电流之和
B．连接d、e，通过两个灯泡的电流相等
C．连接a、d和c、e与只连接c、e，电流表所测电流为同一个灯泡中的电流
D．连接b、d和c、e，电流表所测的电流最大
15．如图所示的电路中，电源电压恒定，闭合开关S、和，灯都正常发光。下列说法正确的是（ ）
A．电流表测通过灯的电流
B．电流表和示数相等
C．断开，电流表示数变小
D．断开，电流表示数不变
三、填空题
16．如图所示，闭合开关后，发现两灯泡均不亮，电流表无示数，电压表的示数接近电源电压，产生这一现象的原因可能是 。
17．图中灯泡断路会导致( )
①灯泡不亮，灯泡亮； ②电流表无示数；
③电流表和有相同示数； ④电压表有示数（不受影响）。
18．如图是小聪同学进行某实验时所连接电路的一部分，此时流经小灯泡的电流是0.2A，则通过①导线的电流可能是 A或 A。
19．如图所示电路，电源电压不变，开关闭合、断开时，电压表的读数是3V；断开、闭合时，电压表的读数是4.5V，则两端的电压为 V，两端的电压为 V。
20．如图所示电路，闭合开关S后，电压表测量的是 两端的电压，电压表测量的是 两端的电压。若两端的电压和两端的电压之比是2:1，则电压表和的示数之比是 。
四、实验题
21．小余和小陈一起做“探究并联电路中电流的规律”实验，其中电源为两节新干电池。
(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 （选填“A”、“B”或“C”）处的电流；
(2)请在图乙中移动一根导线，移动后电流表测量的是B处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路 ；
(3)他们在测量B处的电流时，发现电流表的指针偏转如图丙所示，原因是 ；在排除故障后，电流表的示数如图丁所示，则电流表的示数为 A；
(4)通过多次测量，测出A、B、C三处的电流如表所示，由此得出初步结论：并联电路中 ，（用、和表示）。
(5)小陈接着添加两个电压表继续探究“串联电路电压规律”，按照如图戊连接好电路，小陈同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以（ ）
A．保持B接线不动，将电压表连线由A改接到C
B．保持C接线不动，将电压表连线由A改接到B
五、综合题
22．如图所示的电路，开关闭合后，电流表A1的示数为1.2A，电流表A2的示数为0.8A，电压表V的示数为6V。
(1)请分别说明电压表V和电流表A2左右两端接线柱的极性。
(2)电源电压为多大？
(3)通过灯L1的电流是多少？
23．知识体系构建
次数
1
0.30
0.24
0.54
2
0.20
0.26
0.46
3
0.10
0.24
0.34
电流和电路
电荷
摩擦起电：用摩擦的方法使物体①
两种电荷：②
电荷间的相互作用：③
验电器
作用：检验物体是否带电
原理：④
原子及其结构：原子是由⑤ 和核外电子构成的
摩擦起电的实质：⑥
静电的防止和利用
导体与绝缘体
导体：⑦ 的物体
绝缘体：⑧ 的物体
电路
电路的构成
电源：提供⑨ 的装置
用电器：消耗⑩ 的装置
开关：控制电路的通断
导线：连接各元器件
三种状态：通路、⑪ 、⑫
连接方式
串联电路
并联电路
电路图
概念：用⑬ 表示电路连接的图
元器件符号：灯泡⑭ 、开关⑮ 、电流表⑯
电流
形成：电荷的⑰
方向：⑱ 定向移动的方向
电流的单位：⑲ 、mA、
测量
仪表：电流表
电流表的使用
和被测用电器⑳
必须让电流从㉑ 流进，从㉒ 流出
所测电流不能超过电流表的㉓
不允许把电流表直接连到电源的㉔
电流规律
串联电路：㉕ （用公式表示）
并联电路：㉖ （用公式表示）
《4.3简单电路中电流、电压的特点》参考答案
1．D
【详解】A．闭合开关，两电流表测量同一电路的电流，示数应相等，故A不符合题意；
B．闭合开关后，电流表没出现反向偏转，都能正常工作，接线柱接线正确，没有接反，故B不符合题意；
C．若灯泡出现了短路，则电路中电流较大，串联电路中电流相等，因此电流表指针偏转角度相同，且此时可能会烧坏电流表，故C不符合题意；
D．闭合开关，A1偏转角度很大，A2偏转角度很小，测同一电路电流的电流表示数应相同，出现不同偏转角度是两电流表选择的量程不同，且A2量程比A1的大，故D符合题意。
故选D。
2．A
【详解】由电路可知，小灯泡与并联，电流表A测干路电流，即，支路中的电流由电流表测得为，由并联电路电流规律可得，灯泡的电流
所以通过灯泡、的电流之比为
故A符合题意，BCD不符合题意。
故选 A。
3．D
【详解】由图甲可知，闭合开关后，灯、串联，电压表测电源电压，电压表测两端的电压。由图乙可知电压表的指针偏转角度小于电压表的指针偏转角度，由于串联电路两端的总电压等于各部分电路两端的电压之和，所以电压表的示数应大于电压表的示数，则电压表的量程是，分度值为，示数为6V，即电源电压是，电压表的量程是，分度值为，示数为，即灯两端的电压为，所以两端的电压
故D正确，ABC错误。
故选D。
4．B
【详解】A．由图可知，两灯泡并联，电流表测量的是通过灯泡L2的电流，故A错误；
B．因为灯泡L2与灯泡L1并联，各支路独立工作、互不影响，所以，取下灯L2后L1仍然会亮，故B正确；
C．因为灯泡L1与灯泡L2并联，各支路互不影响，所以取下灯L1后L2仍然会亮，故C错误；
D．由图可知，两灯泡并联，若两灯规格相同，通过灯和的电流相等，若两灯规格不相同，通过灯和的电流不相等，故D错误。
故选B。
5．C
【详解】A．当S、S2闭合，S1断开时，电压表测量电源电压，电压表的示数为3V，则电源电压为3V，故A错误；
BC．当S、S1闭合，S2断开时，两个灯泡串联，电压表测量L1两端的电压，电压表的示数为1V，故电压表测量L1两端电压为1V；当S、S2闭合，S1断开时，电压表测量电源电压，电源电压为3V，由串联电路电压的规律得到L2两端的电压为
故B错误，C正确；
D．当S和S1闭合、S2断开时，电压表测L1两端的电压，故D错误。
故选C。
6．D
【详解】A．a、c两端的电压Uac是a、b两端电压Uab和b、c两端电压Ubc之和，根据题意，Uab= 0V，Ubc =3V，所以Uac=Uab +Ubc =0V+3V=3V
故A错误；
B．c、e两端的电压Uce是c、d两端电压Ucd和d、e两端电压Ude之和，根据题意，Ucd =0V，Ude =0V，所以Uce =Ucd +Ude=0V+0V=0V
故B错误；
C．要测量小灯泡两端的电压，小灯泡应接在b、c两端，电压表接在c、d两端是测量导线c、d两端的电压，故C错误；
D．电压表接在e与a两端时，电压表测量电源电压，示数为3V时，说明电源电压为3V，故D正确。
故选D。
7．D
【详解】AD．由电路图可知，闭合开关后，电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压；灯泡串联，两个电压表的指针位置相同，因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；则电压表V1的量程是0~15V，分度值为0.5V，读数为10V，则电源电压U=10V，故A错误，D正确；
BC．电压表V2的量程是0~3V，分度值为0.1V，示数UV2=2V；电压表V2测L2两端的电压，读数为2V，即L2两端的电压为U2=2V，根据串联电路中总电压等于各分电压之和可得，L1两端电压U1=U-U2=10V-2V=8V
S断开，两个电压表都没示数，故BC错误。
故选D。
8．C
【详解】A．当、都闭合后，甲为电流表，电流从电源正极流出，因为电流表相当于导线，所以电流直接流经甲，而不流经小灯泡、，所以两个小灯泡不亮，故A错误；
B．当、都闭合后，电流从电源正极流出，流经小灯泡，因为乙为电流表，相当于导线，所以电流流经乙，而不流经小灯泡，故小灯泡不亮，故B错误；
C．当闭合、断开后，电流从电源正极流出，一路流经小灯泡，再经过电流表乙回到电源负极，另一路流经电流表甲，再经过小灯泡，再流经电流表乙回到电源负极，所以小灯泡、都亮，故C正确；
D．闭合、断开后，电流从电源正极流出，一路流经小灯泡，再经过电压表乙，因为电压表需要并联在电路中，在电路中相当于断路，所以电流回不到电源负极，因此小灯泡不亮，因为甲也是电压表，同样小灯泡也不亮，故D错误。
故选C。
9．C
【详解】AB．开关S闭合，电路为灯泡和滑动变阻器串联，电流表测串联电路总电流，电压表测灯泡电压。将滑动变阻器的滑片P向右滑动，滑动变阻器接入电路的电阻变大，它分得的电压变大，因为电源电压不变，所以灯泡分得的电压变小，即电压表示数变小，故AB错误；
CD．由题意可知，滑动变阻器的滑片P向右滑动，滑动变阻器接入电路的电阻变大，所以通过它的电流变小，即电流表示数变小；故D错误，C正确。
故选C。
10．B
【详解】由图可知，灯泡与滑动变阻器并联，A1测滑动变阻器支路的电流，A2测干路电流，并联电路各支路独立工作、互不影响，所以移动滑片P，灯泡支路的电流不变，灯泡亮度不变。当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据可知，滑动变阻器支路的电流变小，即A1变小。干路电流等于各支路电流之和，灯泡支路电流不变，滑动变阻器支路电流变小，所以干路电流变小，即A2变小。故B符合题意，ACD不符合题意 。
故选B。
11．CD
【详解】A．在串联电路中，电流处处相等，电流从电源正极流出，经过各个用电器时电流大小不变，故A错误；
B．串联电路中电流处处相等，但不同规格灯泡亮度也可能不同，故B错误；
C．在并联电路中，干路电流等于各支路电流之和，所以干路电流一定大于任一支路中的电流，故C正确；
D．并联电路中，各支路通过的电流有可能相等，比如各支路都只有一个完全相同的用电器时，支路电流就相同，故D正确。
故选CD。
12．AD
【详解】A．电路中两电阻串联，串联电路中各处的电流都相等，故A正确；
B．电压表V2与R2并联，测电阻R2两端电压，故B错误；
C．电压表V3测电源两端的电压，故C错误；
D．电压表V1测电阻R1两端电压，串联时电路两端的总电压等于每个用电器两端电压的之和，电压表V3与V1示数之差等于R2两端电压，故D正确。
故选AD。
13．ACD
【详解】A．当开关接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U=9V，故A正确；
B．当开关接到b时，两灯泡串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，根据串联电路的总电压等于各分电阻两端的电压之和可知：灯L1两端的电压
故B错误；
C．当开关接到b时，电压表测L2两端的电压，即灯L2两端的电压U2=4V，故C正确；
D．根据串联电路的总电压等于各电阻两端的电压之和可知，灯L1和L2两端的总电压等于电源电压，大小为9V，故D正确。
故选ACD。
14．BCD
【详解】A．连接b、d和d、e，闭合开关，则电源短路，故A错误。
B．连接d、e，和串联，通过两个灯泡的电流相等，故B正确。
C．连接a、d和c、e，和并联，电流表测量通过的电流；只连接c、e，只有接入电路，电流表测通过的电流，故C正确。
D．连接b、d和c、e，和并联，电流表测量通过和的总电流，电流表所测的电流最大，故D正确。
故选BCD。
15．CD
【详解】A．A2测干路电流，不是仅L2电流，故A错误；
B．A1测支路、A2测干路，干路电流等于各支路电流之和，示数不相等，故B错误；
C．断开S2，L2支路断开，干路电流变小，A2示数变小，故C正确；
D．A1测L1支路电流，L1支路不受S2断开影响，A1示数不变，故D正确。
故选CD。
16．灯泡发生断路
【解析】【小题1】由题可知，开关闭合后，两灯都不亮，电流表无示数，说明电路断路，电压表示数接近电源电压，说明电压表与电源两极之间接通，由图可知，电压表并联在灯L2两端，因此很可能是灯泡发生断路。
17．①②③④
【解析】【小题1】由图可知，当开关闭合后，灯泡L1与L2并联，电流表A在干路上，A1与L1串联测该支路电流，A2与L2串联测该支路电流，由于并联电路之间用电器工作互不影响，因此当灯泡断路时，L1不发光，电流表A1没有示数，但L2所在支路不受影响，仍然发光，通过其电流不发生变化即A1示数不变，此时电路是只有L2简单电路，电流表A与A2示数相同，电压表始终测量电源电压，示数不变。故①②③④均符合题意。
18． 0.52 0.12
【详解】[1][2]由题图可知，电流表选择小量程接入电路中，分度值为0.02A，示数为0.32A；若①导线与小灯泡所在的支路是并联电路，则电流表测的是两个支路的电流之和，根据并联电路的电流特点，则通过①导线的电流
若小灯泡所在的支路与电流表所在的支路是并联电路，根据并联电路的电流特点，则通过①导线的电流为这两个支路的电流之和，即。
19． 3 1.5
【详解】[1][2]电源电压不变，开关S1闭合、S2断开时，两灯泡串联，电压表测量L1的电压，电压表的读数是3V；S1断开、S2闭合时，电压表的读数是4.5V，电路连接方式不变，电压表测量电源电压，则L1两端的电压为3V；由串联电路电压特点得，L2两端的电压为
20． 电源 3∶2
【详解】[1][2]由电路图可知， L1与L2 串联，电压表 V1 测量的是电源两端的电压，电压表V2测量的是L1两端的电压。
[3]因为串联电路中总电压等于各部分电压之和，若L1与 L2两端的电压之比是2:1，设U1=2U，则U2=U，U电源=3U，即电压表 V1和电压表V2的示数之比是3:2。
21．(1)C
(2)
(3) 电流表正负接线柱接反了 0.24
(4)
(5)B
【详解】（1）分析图乙中电路图可知，电流表在干路中，测量电路中的总电流，所以电流表测量的是图甲中C处的电流。
（2）图乙中，要让电流表测量的是B处的电流，则需要将电流表与L2串联在一条支路中，所以将L1左端接线柱接在电流表负接线柱上，如下图所示：
（3）[1]由图丙可知，电流表指针指在零刻度左侧，即电流表指针反偏，在测量B处的电流时，电流表中有电流通过，所以原因是电流表正负接线柱接反了。
[2]由图丁可知，电流表选择0~0.6A量程，分度值为0.02A，示数为0.24A。
（4）观察表中数据发现，不计误差，A、B两处的电流之和等于C处的电流，所以可以得出初步结论：并联电路中，干路电流等于各支路电流之和，即。
（5）A．保持B接线不动，将电压表V1连线由A改接到C，则电压表的正负接线柱接反了，不能测量BC间的电压，故A不符合题意；
B．保持C接线不动，将电压表V2连线由A改接到B，则电压表V2与灯泡L2并联，可以测量BC间的电压，故B符合题意。
故选B。
22．(1)见解析
(2)6V
(3)0.4A
【详解】（1）对于电压表V：电流从电压表的正接线柱流入，负接线柱流出，所以电压表V左端是正接线柱，右端是负接线柱。
对于电流表A2：电流从电流表的正接线柱流入，负接线柱流出，所以电流表A2左端是正接线柱，右端是负接线柱。
（2）由电路图可知，两灯泡并联，电压表测L1两端的电压，电压表V的示数为6V，则L1两端的电压，因并联电路中各支路两端的电压相等，都等于电源电压。所以，电源电压
（3）由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，所以通过灯L1的电流
23． 带电 正电荷和负电荷 同种电荷互相排斥，异种电荷互相吸引 同种电荷互相排斥 原子核 电荷从一个物体转移到另一个物体 容易导电 不容易导电 电能 电能 断路 短路 符号 ⊗ 定向移动 正电荷 A 串联 “+”接线柱 “-”接线柱 测量范围 两极
【详解】[1]摩擦起电的本质是用摩擦的方法使物体带电。
[2]自然界存在两种电荷：正电荷和负电荷。
[3]电荷间相互作用规律为同种电荷相互排斥，异种电荷相互吸引。
[4]验电器的原理是同种电荷相互排斥，当带电体接触验电器金属球时，金属箔片因带同种电荷相互排斥而张开。
[5]原子的结构是由原子核和核外电子构成的，原子核带正电，核外电子带负电。
[6]摩擦起电的实质是电子的转移，得到电子的物体带负电，失去电子的物体带正电。
[7]导体是容易导电的物体，如金属、人体、大地等，因为导体中有大量可以自由移动的电荷。
[8]绝缘体是不容易导电的物体，如橡胶、玻璃、塑料等，绝缘体中几乎没有可以自由移动的电荷。
[9]电源的作用是提供电能，将其他形式的能转化为电能，如干电池将化学能转化为电能。
[10]用电器消耗电能。
[11][12]电路的三种状态为通路、断路（也叫开路，电路中某处断开，没有电流通过）、短路（不经过用电器，直接用导线将电源两极连接起来，会造成电流过大，损坏电源）。
[13]电路图是用符号表示电路连接的图，这样能更简洁、清晰地表示电路结构。
[14]灯泡的电路符号是⊗。
[15]开关的电路符号是。
[16]电流表的电路符号是Ⓐ。
[17]电流是由电荷的定向移动形成的，金属导体中是自由电子定向移动形成电流。
[18]物理学中规定正电荷定向移动的方向为电流的方向，在金属导体中，电流方向与自由电子定向移动方向相反。
[19]电流的基本单位是安培（A），还有常用单位毫安（mA）、微安（μA），它们的换算关系为1A=1000mA，1mA=1000μA。
[20]电流表测量电流时，要和被测用电器串联在电路中，这样才能测量通过用电器的电流。
[21][22]电流表使用时，必须让电流从正接线柱流入，从负接线柱流出，否则指针会反向偏转，损坏电流表。
[23]被测电流不能超过电流表的量程，测量前要估计电流大小，选择合适量程，若无法估计，可采用试触法。
[24]不允许把电流表直接连到电源的两极，因为电流表电阻很小，直接接电源两极会造成短路，电流过大，损坏电流表和电源。
[25]串联电路中电流的规律是，即串联电路中各处的电流都相等。
[26]并联电路中电流的规律是，即并联电路中干路电流等于各支路电流之和。
题号
1
2
3
4
5
6
7
8
9
10
答案
D
A
D
B
C
D
D
C
C
B
题号
11
12
13
14
15





答案
CD
AD
ACD
BCD
CD
