2025-2026学年湖北省襄阳市九年级上学期1月月考物理试卷（学生版）(2)

这是一份2025-2026学年湖北省襄阳市九年级上学期1月月考物理试卷（学生版）(2)，共7页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

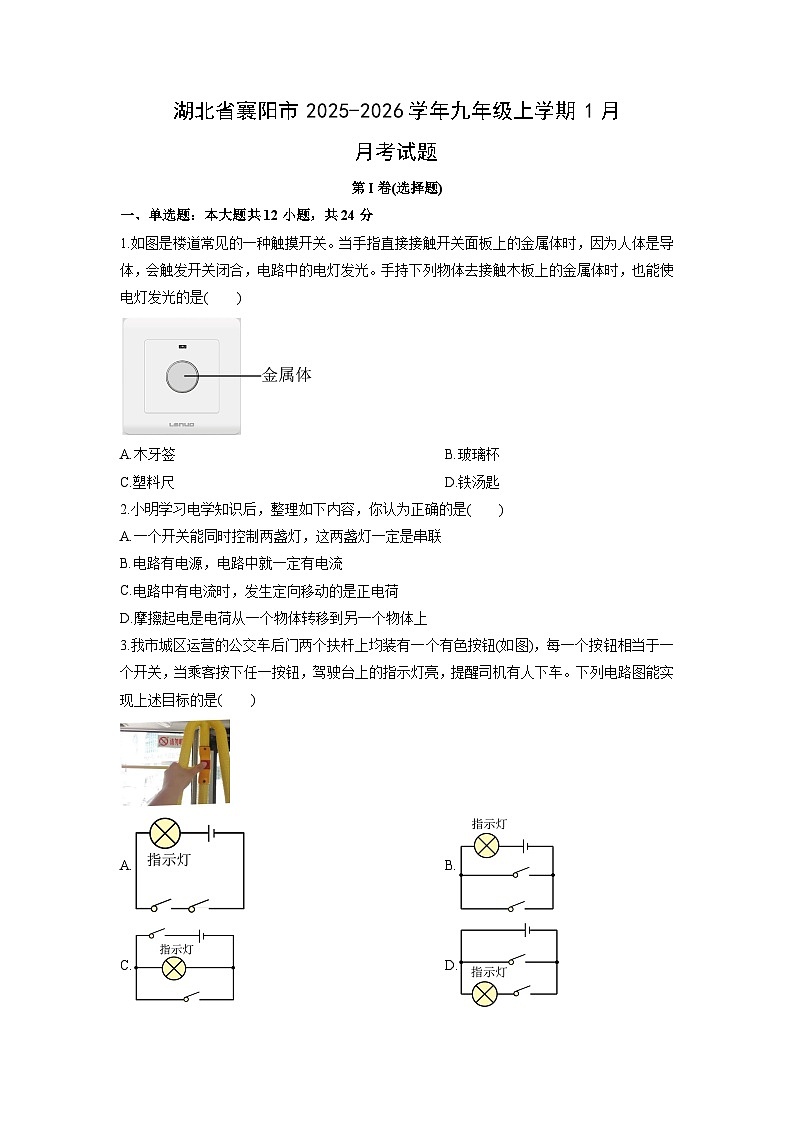

第I卷(选择题)
一、单选题：本大题共12小题，共24分
1.如图是楼道常见的一种触摸开关。当手指直接接触开关面板上的金属体时，因为人体是导体，会触发开关闭合，电路中的电灯发光。手持下列物体去接触木板上的金属体时，也能使电灯发光的是( )
A.木牙签B.玻璃杯
C.塑料尺D.铁汤匙
2.小明学习电学知识后，整理如下内容，你认为正确的是( )
A.一个开关能同时控制两盏灯，这两盏灯一定是串联
B.电路有电源，电路中就一定有电流
C.电路中有电流时，发生定向移动的是正电荷
D.摩擦起电是电荷从一个物体转移到另一个物体上
3.我市城区运营的公交车后门两个扶杆上均装有一个有色按钮(如图)，每一个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。下列电路图能实现上述目标的是( )
A.B.
C.D.

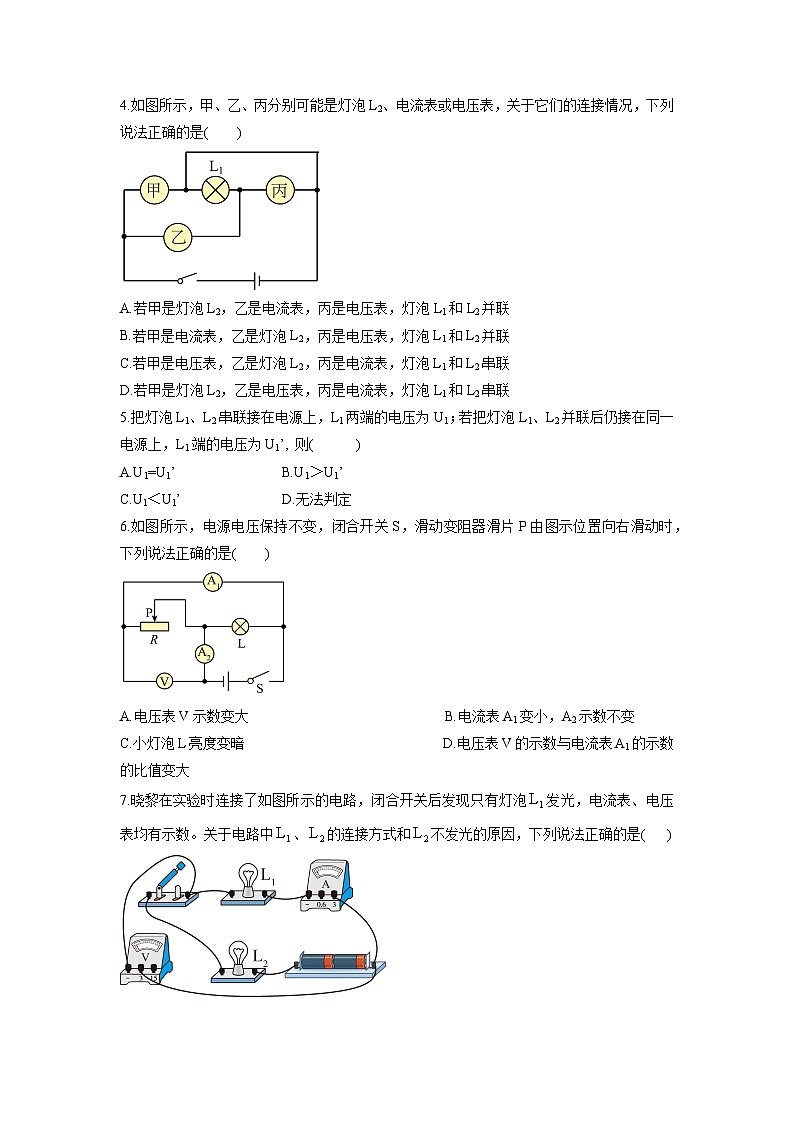

4.如图所示，甲、乙、丙分别可能是灯泡L2、电流表或电压表，关于它们的连接情况，下列说法正确的是( )
A.若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联
B.若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联
C.若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联
D.若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1和L2串联
5.把灯泡L1、L2串联接在电源上，L1两端的电压为U1；若把灯泡L1、L2并联后仍接在同一电源上，L1端的电压为U1’, 则( )
A.U1=U1’B.U1＞U1’
C.U1＜U1’D.无法判定
6.如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P由图示位置向右滑动时，下列说法正确的是( )
A.电压表V示数变大B.电流表A1变小，A2示数不变
C.小灯泡L亮度变暗D.电压表V的示数与电流表A1的示数的比值变大
7.晓黎在实验时连接了如图所示的电路，闭合开关后发现只有灯泡发光，电流表、电压表均有示数。关于电路中、的连接方式和不发光的原因，下列说法正确的是( )
A.灯泡L1和L2串联，的灯丝断了B.灯泡和串联，被短路了
C.灯泡L1和L2并联，与灯座接触不良D.灯泡和并联，的灯丝断了

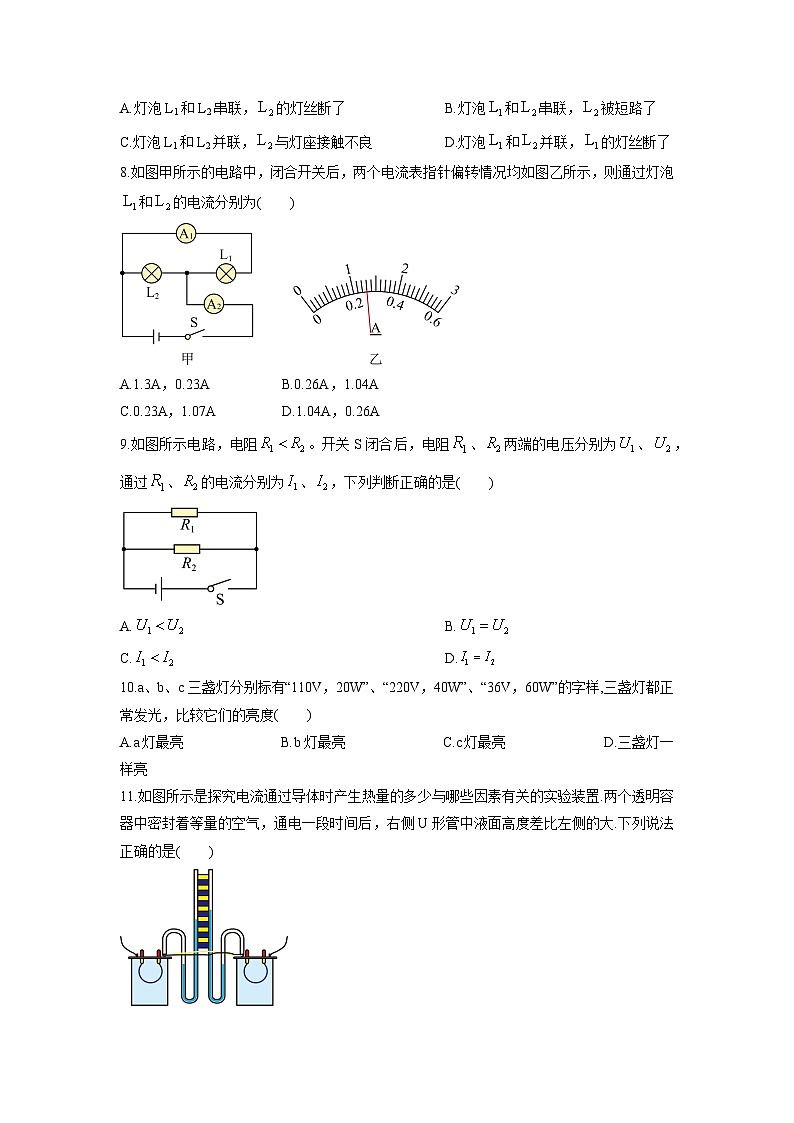

8.如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡和的电流分别为( )
，0.23A，1.04A
，1.07A，0.26A
9.如图所示电路，电阻。开关S闭合后，电阻、两端的电压分别为、，通过、的电流分别为、，下列判断正确的是( )
A.B.
C.D.
10.a、b、c三盏灯分别标有“110V，20W”、“220V，40W”、“36V，60W”的字样,三盏灯都正常发光，比较它们的亮度( )
A.a灯最亮B.b灯最亮C.c灯最亮D.三盏灯一样亮
11.如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置.两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大.下列说法正确的是( )
A.左侧容器中电阻丝的阻值比右侧容器中的大
B.该装置用来探究电流通过导体产生的热量跟电流大小的关系
C.该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D.U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
12.下列关于家庭电路和安全用电的说法中正确的是( )
A.只要不接触带电体就不会发生触电事故
B.只要电压不高于220V，人体就不会发生触电事故
C.洗衣机要用三脚插头以确保洗衣机的金属外壳接地
D.用试电笔接触火线氖管发光时，不会有电流通过人体
第Ⅱ卷(非选择题)
二、填空题：本大题共4小题，共11分。
13.两只水果点亮了一个发光二极管(如图所示)。金属片A是水果电池的_____(选填“正极”或“负极”)，现将二极管正负极接线对调，发光二极管不发光，原因是发光二极管具有__________。此时发光二极管两端_____(选填“有”或“没有”)电压。
14.长度相同的镍铬合金丝A比镍铬合金丝B粗得多，它们以某种方式连入同一个电路，如下图所示。如果镍铬合金丝A和B的电阻分别为RA和RB，此时通过它们的电流分别为们IA和IB，它两端电压为UA和UB，则有RA______ RB，IA ______ IB，UA ______UB(选填“﹥”“=”或“﹤”)。
15.如图甲所示是亮度可以调节小台灯的电路图，如图乙是通过灯泡L的电流跟其两端电压的关系图像。则当灯泡两端电压为24V时，通过灯丝的电流为_________A，当灯泡两端的电压是12V时，灯泡的电阻为_________。
16.如图所示的电路中，定值电阻R1的阻值为15Ω，电源电压为6V且恒定不变，电流表的量程为0～0.6A。闭合开关S、断开开关S1时，此时电路是一个_______(选填“串联”、“并联”、“简单”)电路，电流表示数为_____A；开关S、S1都闭合时，滑动变阻器R2允许连入电路的最小阻值为_____Ω。
三、作图题：本大题共2小题，共4分。
17.小明用如图所示的电路来改变电阻 R 两端的电压和通过它的电流。请用笔画线代替导线帮他完成电路的连接，要求：滑动变阻器的滑片向左滑动时，它连入电路的电阻增大；电压表选择合适的量程；导线不能交叉。
18.如图所示，连好线路，要求：拉线开关控制灯泡，三孔插座直接接入家庭电路。

四、实验探究题：本大题共3小题，共16分。
19.小红和小强“探究并联电路的电流规律”实验.
(1)在连接电路时，开关应处于___________状态.
(2)他们连接了如图(甲)的实物，此时是测量___________(选填“L1”、“L2”或“干路”)的电流.
(3)若要测量L1支路的电流，只需在图(甲)中改一根导线，请在需要改动的导线上打“×”，并用笔画线代替导线，画出正确的连线 __________ .
(4)他们测出了干路、L1和L2的电流分别为I=0.52A，I1=0.3A，I2=___________A，如图(乙)，根据测量结果，可得出的初步结论是：___________(用公式).
(5)为了验证结论的普遍性，他们可以采用的方法是：___________________.
20.如图甲所示，是“探究电流与电压、电阻的关系”实验的实物连接图。
(1)实验中为保护电路元件，闭合开关前，滑动变阻器的滑片P应该滑动到________端(选填“左”或“右”)
(2)在探究电流与电压关系时，闭合开关，保持ab间电阻的电阻不变，调节滑动变阻器滑片位置，测出对应的电流和电压，根据实验数据画出电流随电压变化的图像，如图乙所示，分析图像可以得出结论： ________。
(3)在探究电流与电阻的关系时，实验操作过程中如果只是把ab间电阻有10Ω换成15Ω后，为保持________表的示数不变，应将滑动变阻器滑片向________ (选填“左”或“右”)
21.小华用图甲所示电路测量额定电压为2.5V小灯泡的额定功率。
(1)请用笔画线代替导线将甲图的电路连接完整，使滑片向右移动时灯泡变亮；
(2)连接好电路，闭合开关，发现小灯泡没有发光，但电流表有示数，接下来应进行的操作是______。
(3)测量过程中，滑片在某一位置时，电压表的示数为，为测量灯泡的额定功率，应缓慢将滑片向______(选填“左”或“右”)移动，直至电压表示数为______V，此时电流表示数如图乙所示，则灯泡的额定功率为______W。
(4)小华根据实验数据画出小灯泡图像，如图丙实线所示，结合图像可知，当小灯泡两端电压为时，其实际功率的范围是______。
A.B.
C.D.
(5)据了解电压表的内阻虽然很大，但接通电路后仍有微小电流流过电压表，请你根据这一事实并结合电图分析判断，图甲电路引起测量的小灯泡电功率______(选填“偏大”或“偏小”)。
五、计算题：本大题共2小题，共15分。
22.小明同学在学习了滑动变阻器的原理后，用铅笔芯代替电阻线制作了一盏实验台灯。如图所示是台灯的原理图，AB表示铅笔芯，P是滑片，小明选择的小灯泡L上标有“6V 3W”的字样。闭合开关S后，把滑片P移到A端时，小灯泡正常发光；把滑片P移到中点时，电流表的示数为0.2A(小灯泡的阻值不随温度变化)求：
(1)小灯泡的电阻；
(2)铅笔芯的最大阻值。
23.某款电热饮水机具有加热和保温两挡，额定电压为。如图甲所示为其电路原理图。为温控开关，、为电热丝(阻值不变)，该饮水机在额定电压下工作的电功率P与时间t的关系图像如图乙所示，求：
(1)饮水机处于保温挡时，通过的电流；
(2)的阻值；
(3)饮水机在0~8min内消耗的电能。
