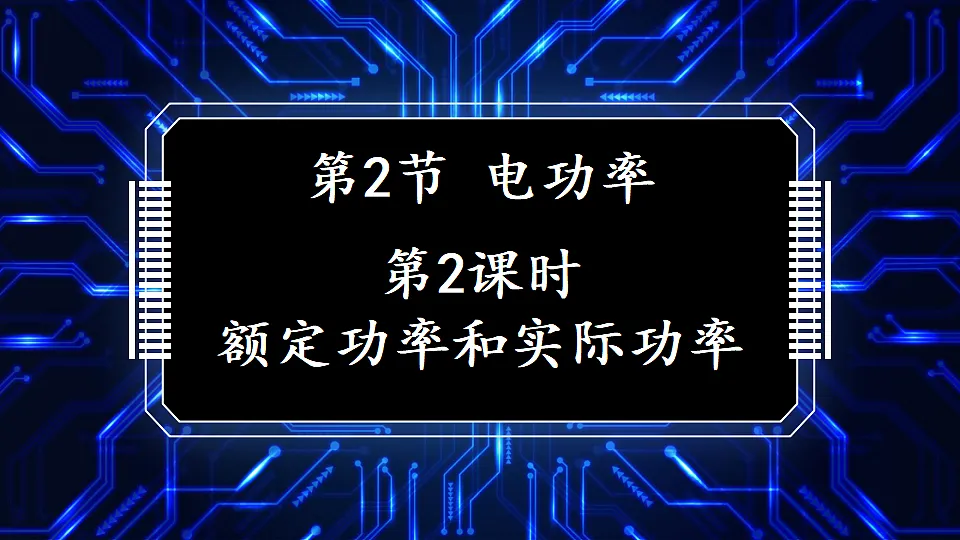

初中物理第2节 电功率教学演示课件ppt

这是一份初中物理第2节 电功率教学演示课件ppt，共23页。PPT课件主要包含了U2V，U25V，U3V，发光暗淡，正常发光，发光强烈，额定电压额定功率，实际电压实际功率，普通照明灯，白炽灯泡铭牌等内容，欢迎下载使用。

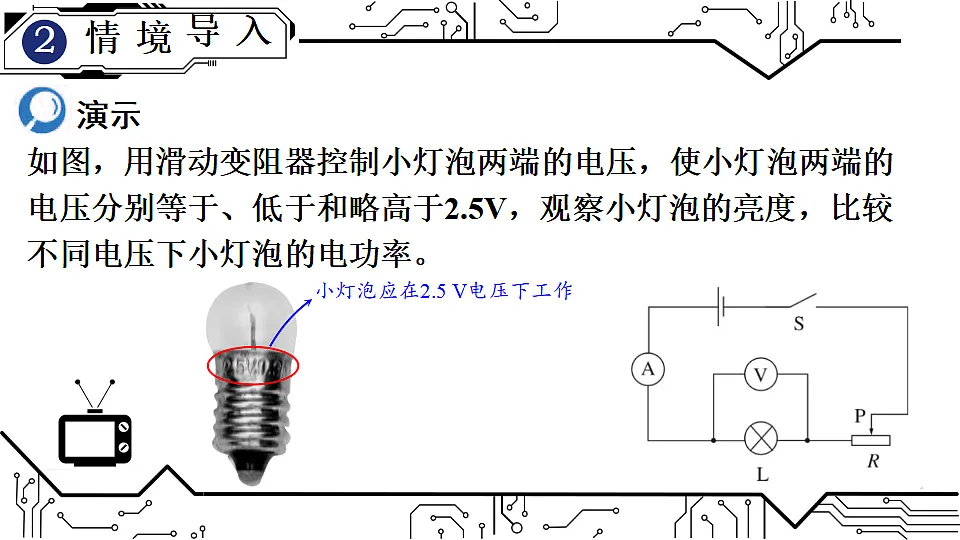

如图，用滑动变阻器控制小灯泡两端的电压，使小灯泡两端的电压分别等于、低于和略高于2.5V，观察小灯泡的亮度，比较不同电压下小灯泡的电功率。

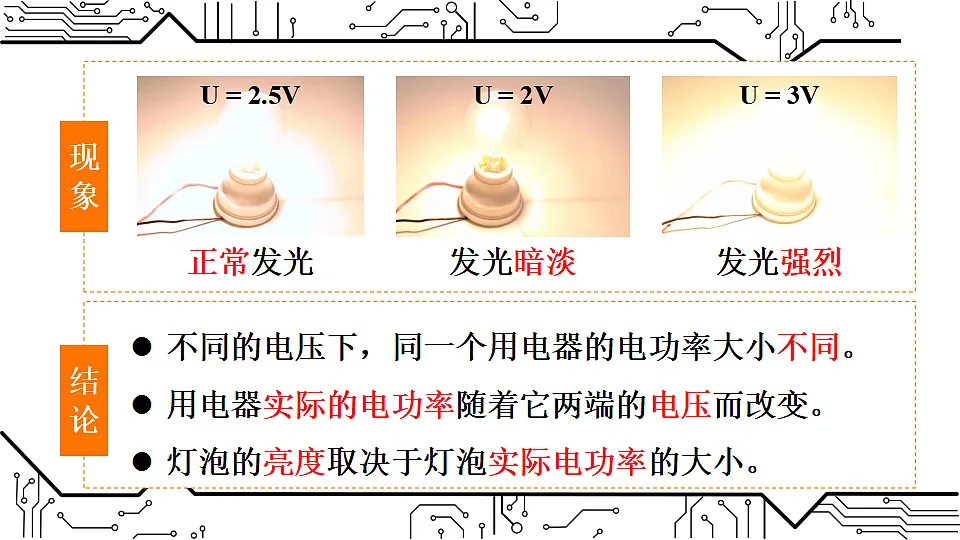

不同的电压下，同一个用电器的电功率大小不同。用电器实际的电功率随着它两端的电压而改变。灯泡的亮度取决于灯泡实际电功率的大小。

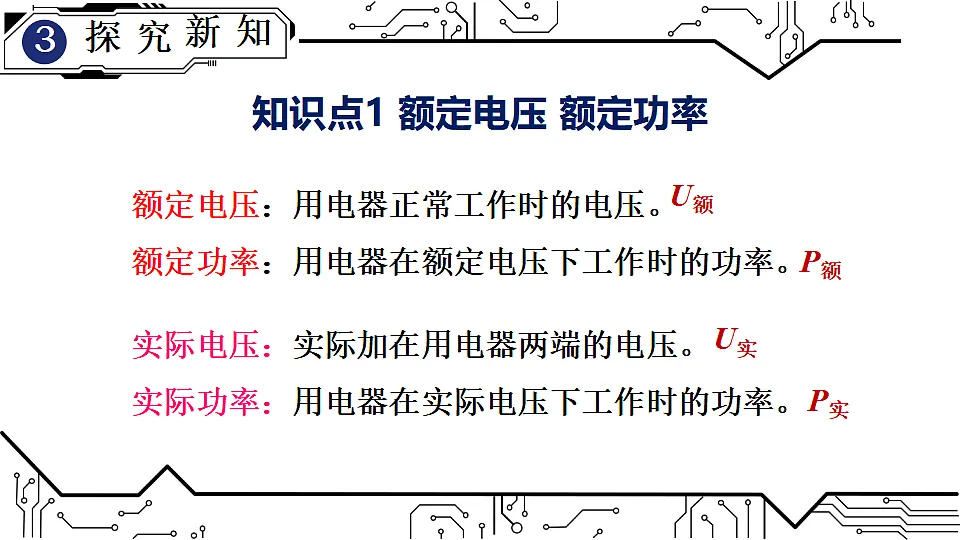

用电器正常工作时的电压。用电器在额定电压下工作时的功率。
知识点1 额定电压 额定功率
实际加在用电器两端的电压。用电器在实际电压下工作时的功率。

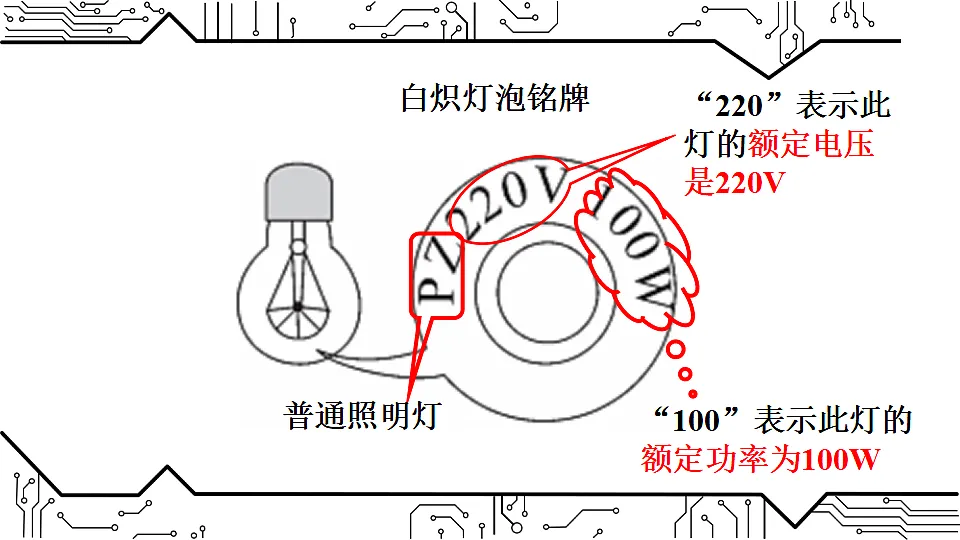

“220”表示此灯的额定电压是220V
“100”表示此灯的额定功率为100W

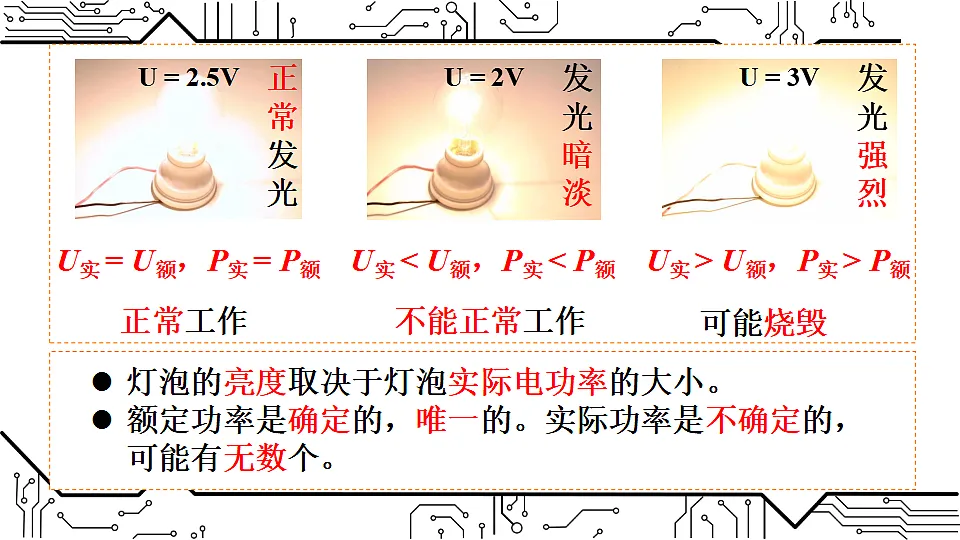

U实 < U额，P实 < P额
U实 > U额，P实 > P额
U实 = U额，P实 = P额
灯泡的亮度取决于灯泡实际电功率的大小。额定功率是确定的，唯一的。实际功率是不确定的，可能有无数个。

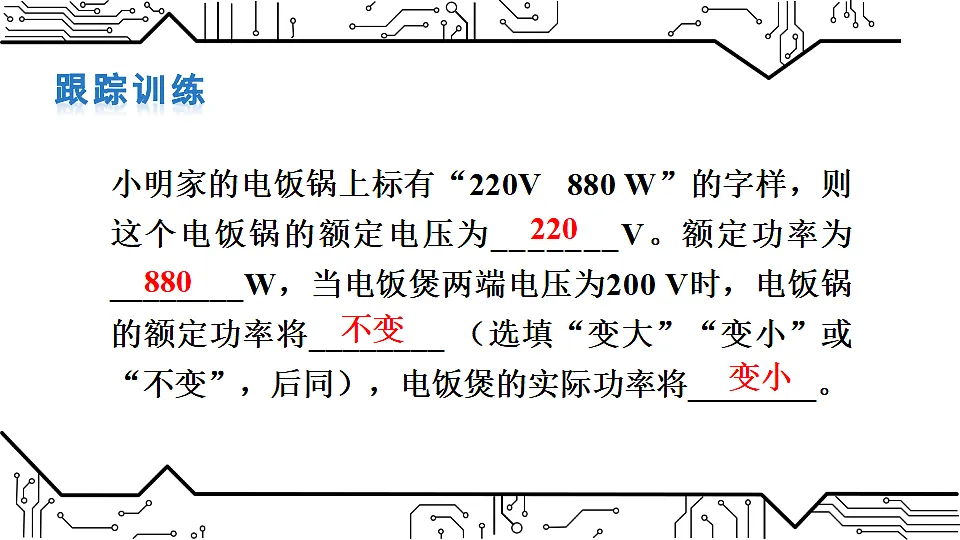

小明家的电饭锅上标有“220V 880 W”的字样，则这个电饭锅的额定电压为_______V。额定功率为________W，当电饭煲两端电压为200 V时，电饭锅的额定功率将________ （选填“变大”“变小”或“不变”，后同），电饭煲的实际功率将________。
如果供电存在电压过低或过高等问题，就需要使用稳压器提供稳定的电压，使用电设备能正常工作
某额定功率为1800W的电热水壶在220V的额定电压下工作，加热一壶水至沸腾用了4min。（1）加热这壶水消耗了多少电能?（2）加热时通过电热水壶的电流是多少?
解 （1）电热水壶的额定功率 P = 1800W，加热一壶水至沸腾的时间 t = 4 min，根据 可得消耗的电能W = Pt = 1800 W×240 s = 4.32 ×105J
解 （2）电热水壶的额定电压 U = 220V，根据 P = UI 可得通过它的电流
知识点2 电功率的测量
通过测量用电器两端的电压和通过用电器的电流，由电功率公式 P = UI 计算得出。
电功率可以使用电力监测仪直接测量
用家庭电能表和秒表测量出电功和通电时间，由公式 计算出用电器的电功率。
（1）已知额定电压U额和额定功率P额，根据 可求额出用电器在额定电压下的电阻（2）若用电器的电阻不变，则 （3）阻值不变的用电器，其实际功率与额定功率之比
求：R1的功率R2的功率电路的总功率3min电路消耗的总电能
观察如图所示的灯泡的铭牌，求：（1）该灯正常工作时，通过它的电流.（结果保留2位小数）（2）灯泡的电阻.
（3）若将该灯接在110V的电路中，灯泡的实际功率.（假设灯泡电阻不变）
解：（1）由灯泡的铭牌可知，该灯的额定电压 U额 = 220V，额定功率 P额 = 100 W.由 P = UI 可得，该灯正常工作时通过它的电流
（2）由 可得，灯泡的电阻（3）将该灯接在110V的电路中时，实际电压U实 = 110V，该灯的实际功率
把额定电压都为2.5V的小灯泡和LED灯并联在电路中。闭合开关后，测量通过小灯泡和LED灯的电流和它们两端的电压，计算它们的电功率。 观察小灯泡和LED灯的发光情况，再结合它们的电功率看看哪种灯更节能。
1. 一家用白炽灯泡上标有“PZ220-100”的字样，其中“220”表示__________________，“100”表示________________；若把它接在110V的电源上使用，灯泡的额定功率是__________W，灯泡的实际功率是________W，1min 消耗的电能是______J。
2. 盛夏，某同学把空调的温度设置为26℃，发现空调的压缩机工作10min后会停止5 min，之后再重新工作……周而复始。他从空调铭牌和说明书上获悉，压缩机制冷时空调的电功率为2850W，压缩机不工作时空调的电功率为150W。空调正常运行时，每15 min消耗的电能是多少?
3. 一台“220V 800W”的电炉，正常工作时电阻丝的电阻有多大？假如电路中的电压降低到200V，电阻丝的电阻不变，这时电炉实际的电功率有多大？
解：电炉所在的电路为纯电阻电路，由 P = UI及 得 ，
所以正常工作时电阻丝的电阻 .
电阻丝的电阻不变，则这时电炉实际的电功率
解：这次雷电的电功率P = UI = 106 V×2×104A = 2×1010 W = 2×107kW，雷电释放的电能即电流做的功W = Pt = 2×1010 W×0.001s = 2×107J.
4. 某次雷电的电流约为2×104A，电压约106V，放电时间约为0.001s。这次雷电的电功率约为多少千瓦？释放了多少能量？
用电器正常工作时的电压
用电器在额定电压下工作时的功率
适用于并联电路功率讨论
适用于串联电路功率讨论
