物理九年级全册（2024）第2节 家庭电路的基本组成第2课时随堂练习题

这是一份物理九年级全册（2024）第2节 家庭电路的基本组成第2课时随堂练习题，文件包含第2节家庭电路的基本组成第2课时家庭电路故障分析分层作业原卷版docx、第2节家庭电路的基本组成第2课时家庭电路故障分析分层作业解析版docx等2份试卷配套教学资源，其中试卷共17页， 欢迎下载使用。
TOC \ "1-3" \h \z \u \l "_Tc200032223" 【A 夯基础】 PAGEREF _Tc200032223 \h 1
\l "_Tc200032224" 一、利用测电笔判断电路故障 PAGEREF _Tc200032224 \h 1
\l "_Tc200032225" 二、根据校验灯判断电路故障2
\l "_Tc200032225" 三、通过用电器的工作状态判断电路故障3
\l "_Tc200032228" 【B 提能力】4
\l "_Tc200032229" 【C 链中考】5

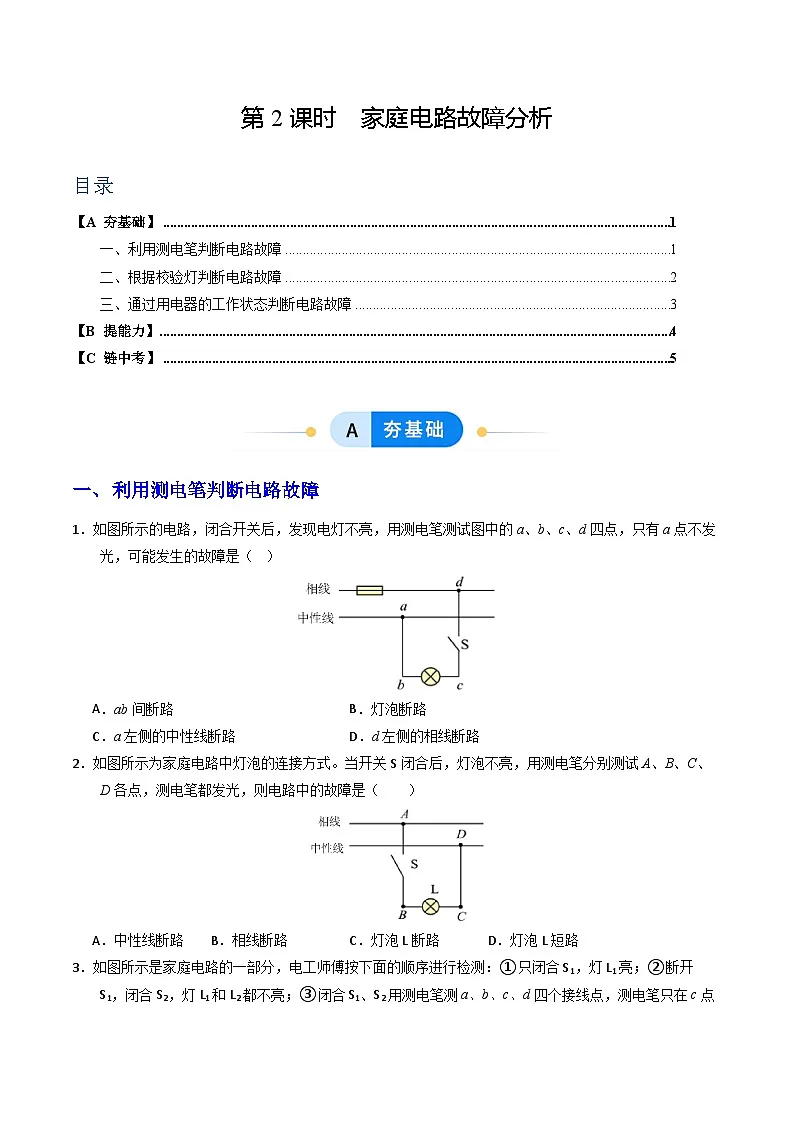

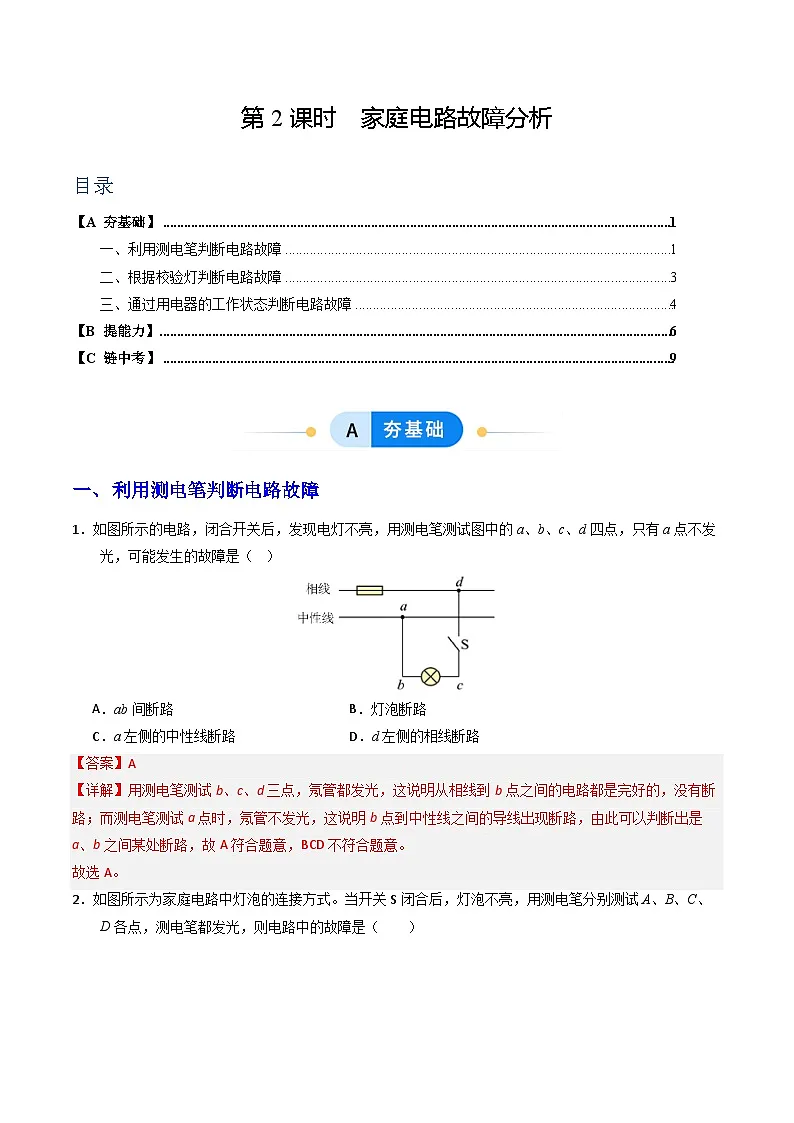

利用测电笔判断电路故障
1．如图所示的电路，闭合开关后，发现电灯不亮，用测电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是（ ）
A．ab间断路B．灯泡断路
C．a左侧的中性线断路D．d左侧的相线断路

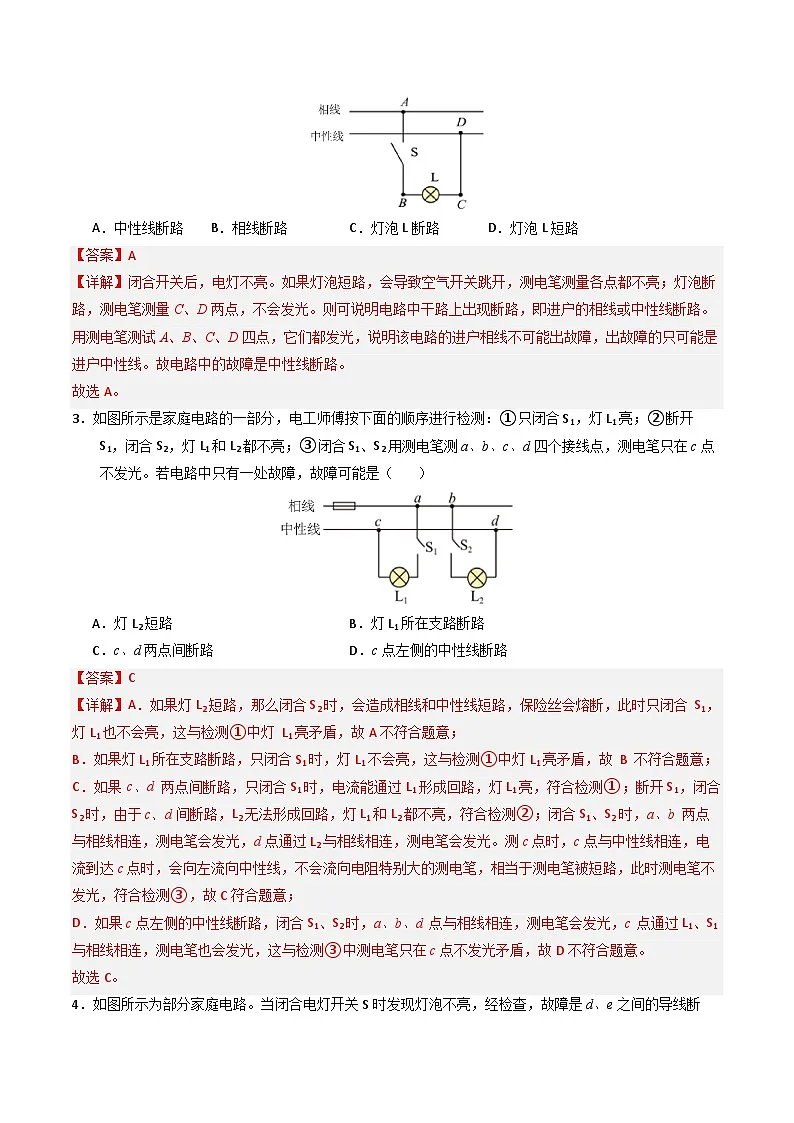

2．如图所示为家庭电路中灯泡的连接方式。当开关S闭合后，灯泡不亮，用测电笔分别测试A、B、C、D各点，测电笔都发光，则电路中的故障是（ ）
A．中性线断路B．相线断路C．灯泡L断路D．灯泡L短路

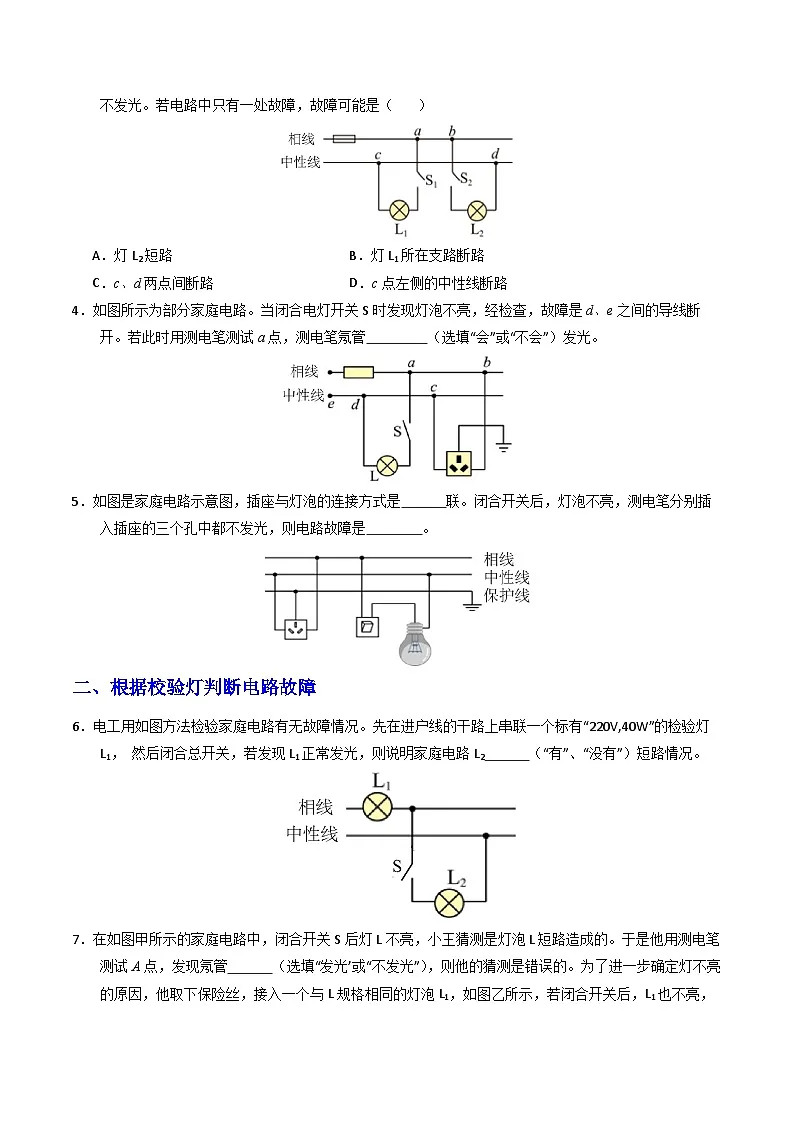

3．如图所示是家庭电路的一部分，电工师傅按下面的顺序进行检测：①只闭合S1，灯L1亮；②断开S1，闭合S2，灯L1和L2都不亮；③闭合S1、S2用测电笔测a、b、c、d四个接线点，测电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路B．灯L1所在支路断路
C．c、d两点间断路D．c点左侧的中性线断路

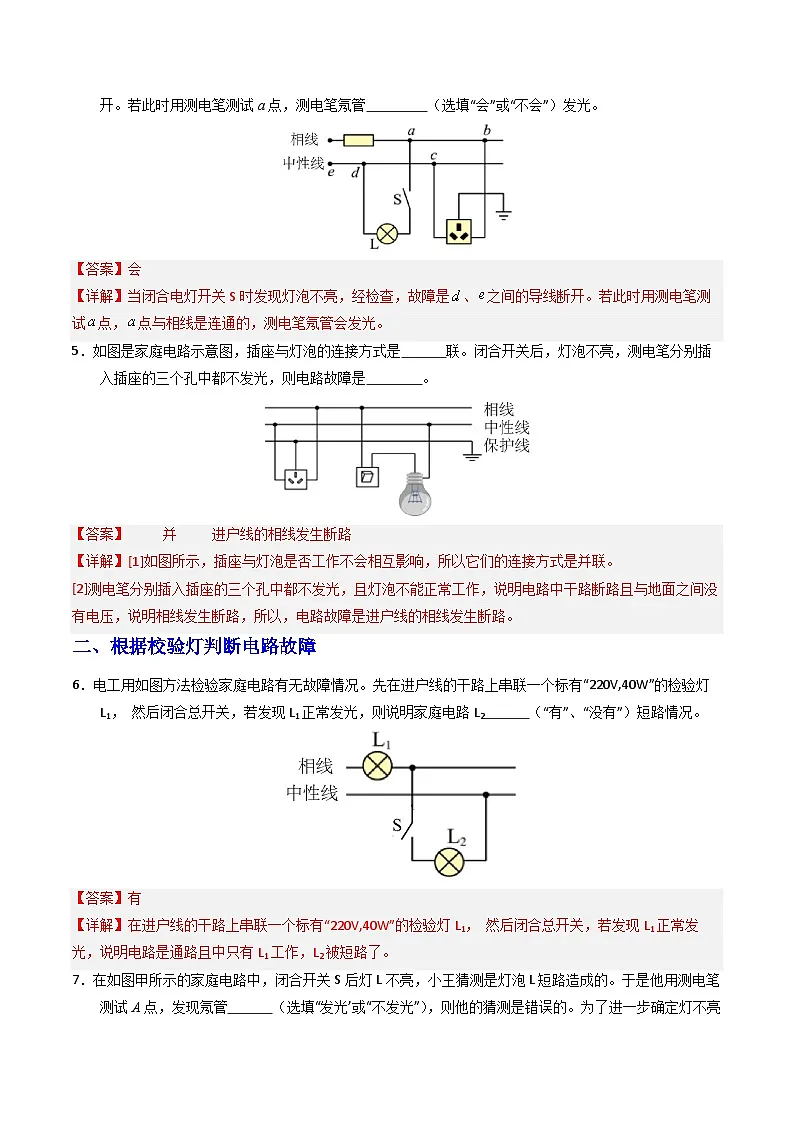

4．如图所示为部分家庭电路。当闭合电灯开关S时发现灯泡不亮，经检查，故障是d、e之间的导线断开。若此时用测电笔测试a点，测电笔氖管 （选填“会”或“不会”）发光。
5．如图是家庭电路示意图，插座与灯泡的连接方式是 联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是 。
二、根据校验灯判断电路故障
6．电工用如图方法检验家庭电路有无故障情况。先在进户线的干路上串联一个标有“220V,40W”的检验灯L1， 然后闭合总开关，若发现L1正常发光，则说明家庭电路L2 （“有”、“没有”）短路情况。

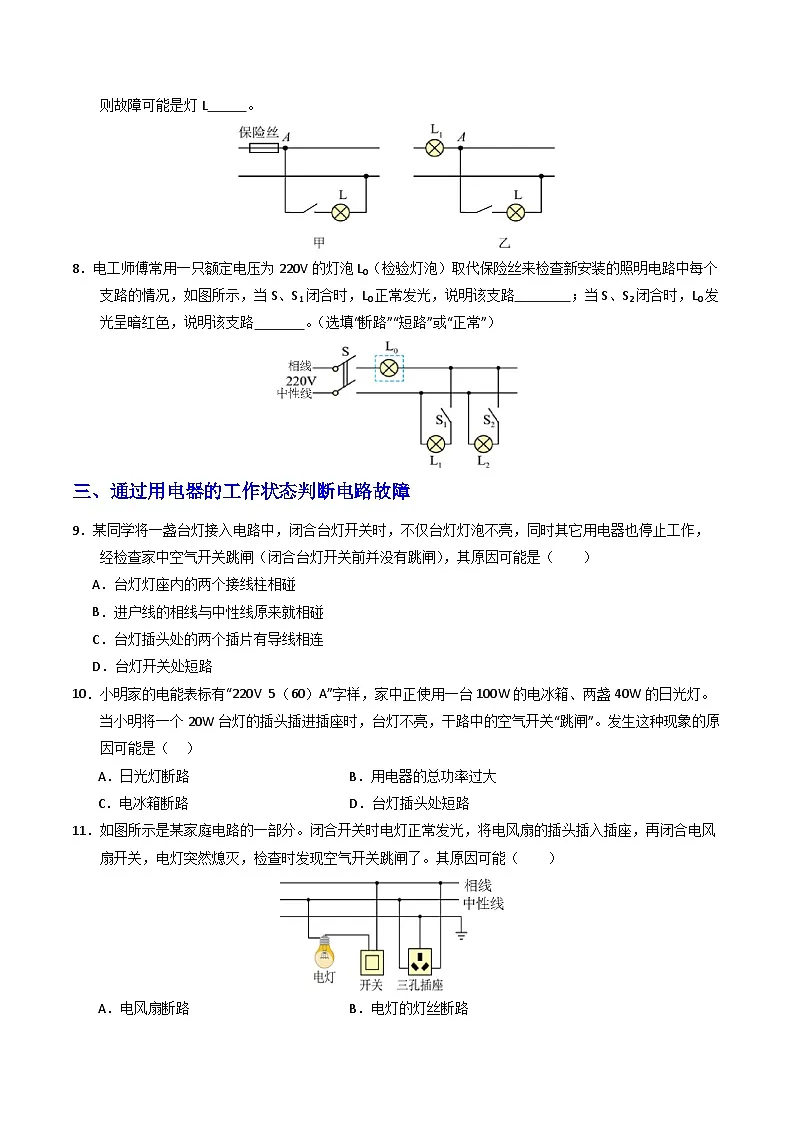

7．在如图甲所示的家庭电路中，闭合开关S后灯L不亮，小王猜测是灯泡L短路造成的。于是他用测电笔测试A点，发现氖管 （选填“发光’或“不发光”），则他的猜测是错误的。为了进一步确定灯不亮的原因，他取下保险丝，接入一个与L规格相同的灯泡L1，如图乙所示，若闭合开关后，L1也不亮，则故障可能是灯L 。
8．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S、S1闭合时，L0正常发光，说明该支路 ；当S、S2闭合时，L0发光呈暗红色，说明该支路 。（选填“断路”“短路”或“正常”）
三、通过用电器的工作状态判断电路故障
9．某同学将一盏台灯接入电路中，闭合台灯开关时，不仅台灯灯泡不亮，同时其它用电器也停止工作，经检查家中空气开关跳闸（闭合台灯开关前并没有跳闸），其原因可能是（ ）
A．台灯灯座内的两个接线柱相碰
B．进户线的相线与中性线原来就相碰
C．台灯插头处的两个插片有导线相连
D．台灯开关处短路
10．小明家的电能表标有“220V 5（60）A”字样，家中正使用一台100W的电冰箱、两盏40W的日光灯。当小明将一个20W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。发生这种现象的原因可能是（ ）
A．日光灯断路B．用电器的总功率过大
C．电冰箱断路D．台灯插头处短路
11．如图所示是某家庭电路的一部分。闭合开关时电灯正常发光，将电风扇的插头插入插座，再闭合电风扇开关，电灯突然熄灭，检查时发现空气开关跳闸了。其原因可能（ ）
A．电风扇断路B．电灯的灯丝断路
C．电风扇的插头短路D．电风扇的电动机短路
12．如图所示，甲图是小明家卧室的一个插座，乙图是一个台灯的电路示意图，当把台灯插头接入插座后，闭合开关，发现家里的灯全部熄灭，经检查是空气开关跳闸。由此判断可能是 （选填“插座”、“插头”或“灯泡”）处发生短路。
13．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了，下列分析合理的是（ ）
A．若将灯泡改接到中性线的熔丝的位置，小灯泡能正常发光
B．断开S1、S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．若再取用一个相同的灯泡接到中性线的熔丝的位置，开关S2断开后，两灯泡均变暗
14．如图所示为某家庭厨房电路，电灯和电热器都在正常工作。在三孔插座上刚插上电饭锅（开关未闭合）的插头时，所有用电器都停止工作，拔出电饭锅的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A．一定是中性线上的熔丝熔断了
B．只断开S1，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
D．同时闭合S1、S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
15．如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（ ）
A．开关断路，指示灯短路B．指示灯断路，电热丝短路
C．电热丝断路，开关短路D．指示灯断路，开关短路
16．如图所示的电路是家庭电路的一部分，某同学发现：①闭合开关S1，灯L1亮；②再闭合开关S2，灯L1亮，灯L2不亮；③用测电笔测a、b、c、d、e、f六个接线点，测电笔只在b点不发光。若电路中只有一处故障，将灯L1和灯L2取下互换位置后，L2灯 发光，插座上再接入一个用电器， 正常工作（选填“能”或“不能”）。
17．（2025·黑龙江绥化·中考真题）如图是家庭电路的一部分，进户线在图中左侧。闭合开关，灯泡不亮，用测电笔检测发现a、b、c三处氖管发光，d处氖管不发光。则电路故障是（ ）
A．灯泡断路B．b、c间断路C．a、d间断路D．进户线中性线断路
18．（2025·四川达州·中考真题）如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测三点氖管均发光。下列电路故障判断正确的是（ ）
A．灯泡短路B．进户相线开路
C．进户中性线开路D．三孔插座短路
19．（2024·山东日照·中考真题）如图是小明家新房中的部分电路，存在的问题是 。问题解决后，闭合开关、，电灯正常发光，但仍然不亮。将一把新买的电热水壶插入三孔插座，电热水壶也不能工作。把测电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是 。
20．（2023·湖北武汉·中考真题）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是（ ）
A．中性线上ab间断路B．中性线上bc间断路
C．微波炉所在支路be间短路D．电热水壶所在支路cd间短路校验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
