第十讲　透镜及其应用 课件2026年中考物理一轮专题复习（四川）

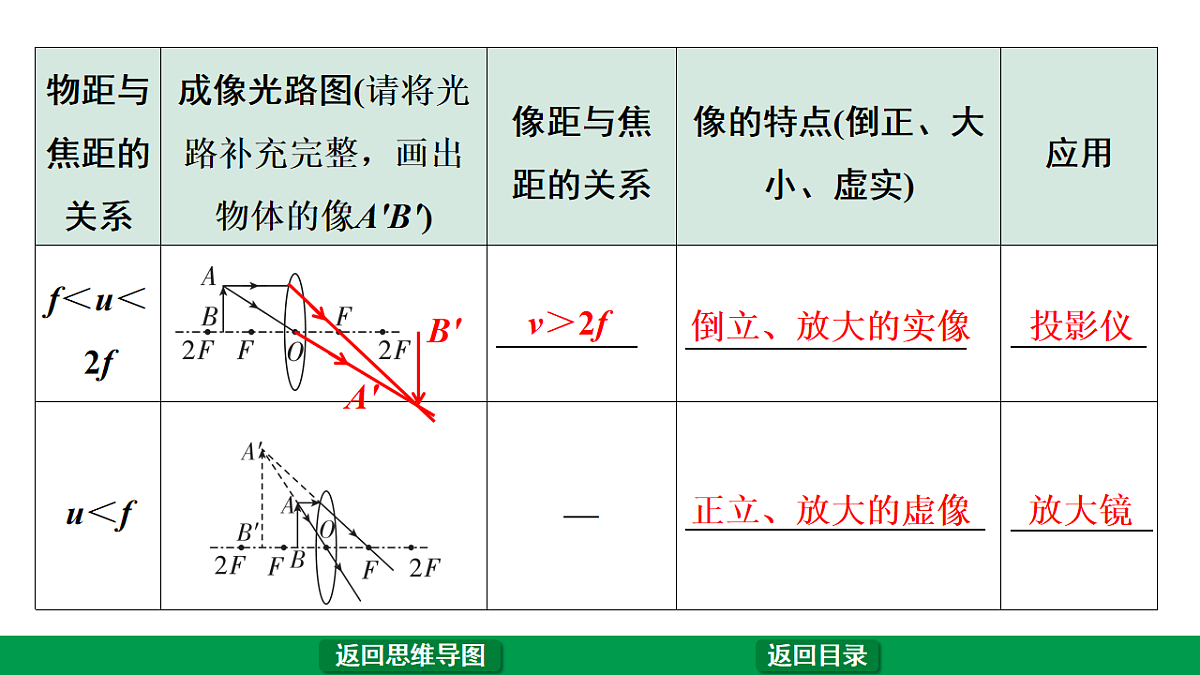

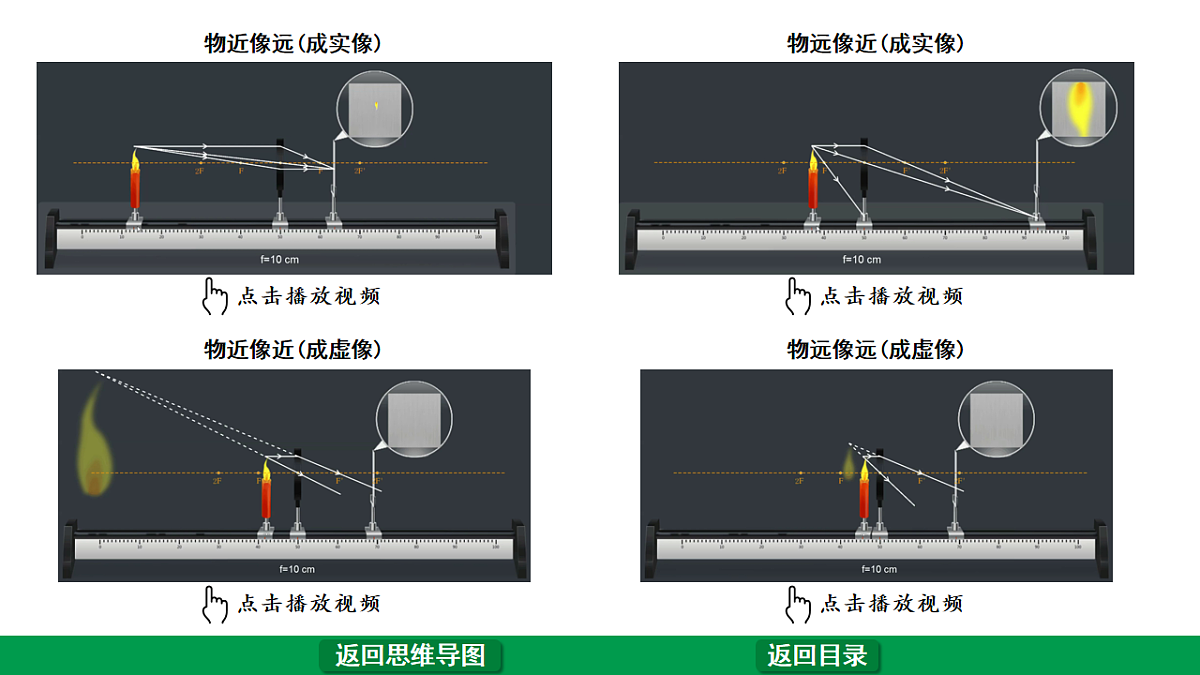

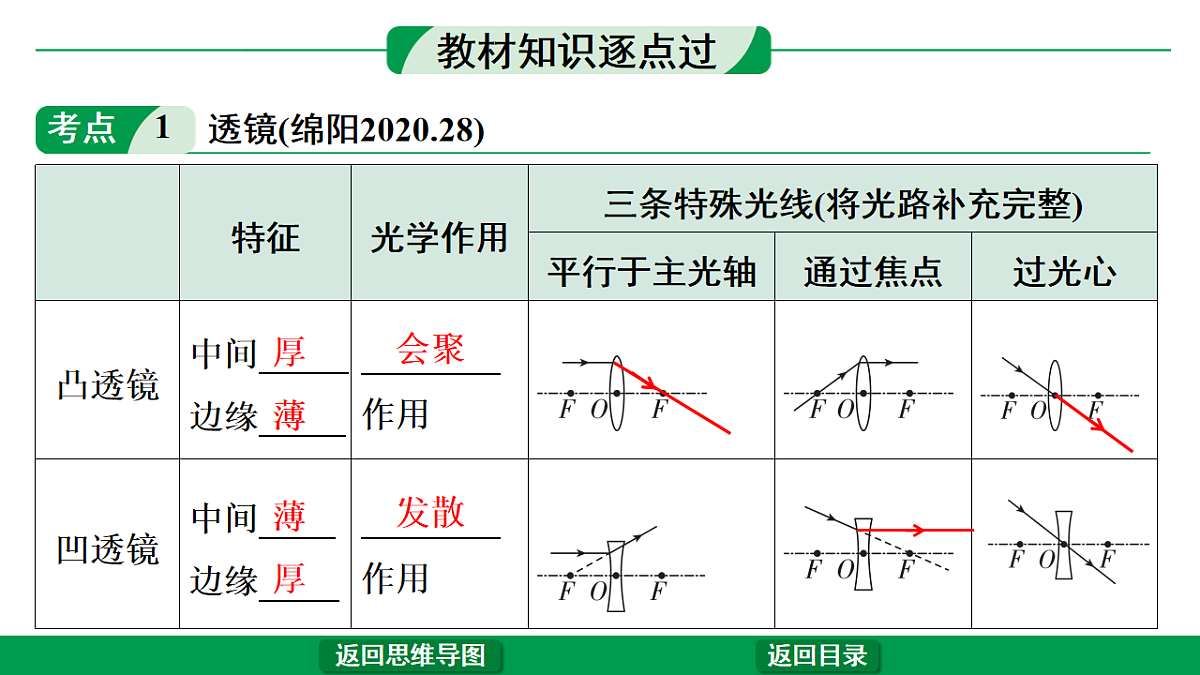

第十讲　透镜及其应用透镜及其应用教材知识逐点过透镜(绵阳2020.28)考点1厚　薄　会聚薄　厚　发散教材改编题1. (人教习题改编)如图，我国西汉时期的《淮南万毕术》记载“削冰令圆，举以向日，以艾承其影，则火生”，即是用冰块制成 透镜，正对太阳，利用它对光的 作用将物体点燃.“影”在透镜的 ⁠ 位置.凸　会聚　焦点凸透镜成像规律及应用(绵阳6年5考；宜宾6年2考)考点2倒立、缩小的实像照相机v＝2f倒立、等大的实像测焦距v＞2f倒立、放大的实像投影仪正立、放大的虚像　放大镜减小　变小　增大　变大　物远像近(成实像)物近像近(成虚像)物近像远(成实像)物远像远(成虚像)教材改编题2. [放大镜](人教习题改编)如图，许多博物馆会在较为精巧的文物前放置放大镜，让参观者能清晰地观察文物，此时文物与放大镜之间的距离 (选填“大于”“小于”或“等于”)透镜的一倍焦距，参观者看到的是文物放大的 (选填“实”或“虚”)像，文物的像在 ⁠(选填“文物”或“人”)一侧.小于　虚　文物3. [照相机](人教想想做做改编)如图所示，用硬纸板做两个粗细相差较小的纸筒，使甲纸筒刚好能够套入乙纸筒内并能前后滑动.在乙纸筒一端嵌上焦距为8 cm的凸透镜，甲纸筒一端蒙上半透明薄膜，这样就做成了模型照相机.(1)当远处的物体在薄膜上成清晰的像时，薄膜上的像是 (选填“放大”或“缩小”)的，此时 (选填“薄膜离透镜”或“镜头离物体”)的距离在8～16 cm之间.缩小　薄膜离透镜　(2)小明用自制的模型照相机观察到了某处物体清晰的像，接下来小明想要观察更远处的物体的像，他应将两筒间的距离变 ，此时薄膜上的所成的像将变 ⁠.小　小　4. [投影仪](人教图片改编)如图所示的投影仪成像原理图，把投影片放在载物台上，调节镜头，在屏幕上就能得到投影片上的图案.(1)屏幕上呈现 、 的实像；倒立　放大　(2)使用投影仪时，如果屏幕上的像太小，应该使投影片离镜头 ⁠ ，同时需使投影仪离屏幕 .(均选填“近一些”或“远一些”)近一些　远一些　眼睛和眼镜(宜宾2024.19)考点31. 眼睛凸透镜　光屏　缩小　实像　2. 近视、远视及视力矫正近　强　前方凹　远　弱　后方凸　教材改编题5. (人教图片改编)如图甲所示是人的眼球结构图，图乙是小明观看远处物体时物体的成像光路图.下列说法中正确的是(　C　)A. 晶状体的作用相当于凹透镜CB. 正常眼睛看物体时，物体在视网膜上成正立、缩小的实像C. 当物体离眼睛越远，在视网膜上成的像越小D. 小明是远视眼，配戴凹透镜进行矫正6. (人教习题改编)小陈发现爷爷看书报时将书报拿得很远，根据所学知识想到人的眼睛与照相机的成像原理相同，爷爷眼睛的问题是因为晶状体太 (选填“薄”或“厚”)造成的.他建议父母带爷爷到眼镜店选配一副由 透镜制成的老花镜.薄　凸　望远镜(宜宾2023.1)考点4缩小　放大　易错、重点突破例1　(2025广安)某学习小组在探究凸透镜成像规律时，如图所示，光屏上刚好得到清晰的像(未画出)，凸透镜的焦距f＝10 cm，下列说法中正确的是(　B　)例1题图B针对训练1. 在“探究凸透镜成像规律”的实验中，将点燃的蜡烛、凸透镜和光屏放置在如图所示的位置时，光屏上恰好成一清晰的像(未画出)，下列说法正确的是(　C　)C例2　(2025眉山模拟)如图所示，图甲是根据小明做探究凸透镜成像规律的实验数据绘制的图像，图乙是小明某次实验的情景，在图乙所示的位置光屏上能成清晰的像(未画出)，下列说法正确的是(　D　)D例2题图针对训练2. (2025德阳模拟)如图是某小组同学在“探究凸透镜成像规律”的实验中的一个情景，此时光屏上呈现清晰的像(未画出)，由此可知(　C　)C纵向实验分层练教材实验要点梳理实验思路串讲要点实验目的：探究凸透镜成像的规律实验仪器：光具座(带刻度尺)、发光二极管(发光物体)、凸透镜(焦距已知)、 ⁠等注意事项：实验前调节装置时，应调节发光物体、凸透镜和光屏三者的 大致在 ，目的是使发光物体在水平方向移动时 ⁠光屏　中心　同一高度　像成在光屏中央　实验思路串讲要点实验思路：在光具座上，将发光物体从离透镜较远的位置(2倍焦距外)逐渐 (选填“靠近”或“远离”)凸透镜，调整 ⁠的位置使发光物体发出的光经凸透镜折射后，在光屏上成清晰的像；光屏上不能成像时，透过 观察发光物体的像，通过观察分析得出像的虚实、大小、正倒与物距的关系靠近　光屏　凸透镜　实验结论u＞2f，f＜v＜2f→成 、缩小的实像，原理同 ⁠u＝2f，v＝2f→成倒立、 的实像，原理可用来测焦距 f＜u＜2f，v＞2f→成 、放大的实像，原理同 ⁠u＜f→成正立、 的虚像，原理同 ⁠倒立　照相机　等大　倒立　投影仪　放大　放大镜　一题多设问(依据2022课标科学探究的四要素设问)例　实验小组在探究凸透镜成像规律的实验中.例题图基础设问【证据】(1)现有两个透镜，将其正对太阳光的效果如图甲的A、B所示，则实验中应该选择 (选填“A”或“B”)透镜进行实验.(2)如图乙，将一束平行于主光轴的光线经凸透镜折射后，在光屏上形成一个最小最亮的光斑.该透镜的焦距为 cm.B　10.0　(3)[2023绵阳33(1)题改编]实验前，将“F”形光源(发光二极管)、凸透镜和光屏依次放在光具座上，调节光源和光屏的中心位于凸透镜的主光轴上，下列情况属于已经调整好的是 .(选填字母)C　(4)[操作细节]调整完器材后，光屏上出现了一个倒立F的模糊轮廓，此时应 移动光屏，直到光屏上的像变得清晰.左右反复　【解释】(5)当各器材位置如图丙所示时，光屏上成清晰的像(未画出).①此时光屏上成的是倒立、 (选填“放大”或“缩小”)的实像，生活中的 (选填“照相机”“投影仪”或“放大镜”)利用了这个成像原理；缩小　照相机　②保持图丙中凸透镜的位置不变，对调“F”形光源和光屏的位置， (选填“能”或“不能”)在光屏上看到清晰的像，这是因为在光的折射现象中， ；此时成像情况符合生活中的 ⁠ (选填“放大镜”“照相机”或“投影仪”)的成像原理；能　光路可逆　投影仪③[2023绵阳33(4)题改编]保持凸透镜位置不动，将“F”形光源移动到与凸透镜间距小于 cm后，发现无论怎样调整光屏位置，都不能在光屏上得到“F”形光源的像，要想看到此时的像，观察的方法是 ，看到的是 (选填“放大”或“缩小”)的像.10　在光屏一侧透过透镜观察　放大　能力提升【交流】(6)[方案评估]相比以往用蜡烛进行实验，利用发光二极管作为光源的优点是 ⁠ .(写出一条即可)发光二极管光源发光稳定、不晃动(或发光二极管发出的光比烛焰的亮度大等，合理即可)　(7)(人教习题改编)当光屏上出现烛焰清晰的像时，组员小明不小心用手指指尖触摸到了凸透镜，这时光屏上 (选填“会”或“不会”)出现指尖的像；用遮光板挡住凸透镜的下半部分，光屏上会看到烛焰 ⁠(选填“上半部分”“下半部分”或“完整”)的像，此时像的亮度 ⁠.不会　完整变暗　挡住一部分透镜(8)光屏上成清晰的像时，将“F”形光源稍向上移动，则其在光屏上所成的像将向 (选填“上”或“下”)移动.(9)[焦距变化]图丙实验中，当光屏上清晰成像时，保持凸透镜和“F”形光源的位置不变，小明改用焦距15 cm的透镜继续进行实验，要在光屏上再次成清晰的像，需要将光屏 (选填“靠近”或“远离”)透镜，所成的清晰像会变 ⁠.下　远离　大　【焦距变化变式】(9.1)　图丙实验中，当光屏上清晰成像时，小明将配戴的眼镜放在蜡烛和凸透镜之间靠近透镜位置，发现原来清晰的像变模糊了，将光屏向右移动后光屏上再次出现清晰的像，则小明的眼镜是 (选填“近”或“远”)视眼镜；取走眼镜后，保持透镜和光屏位置不动，“F”形光源向 (选填“靠近”或“远离”)透镜的方向移动，光屏上能再次呈现烛焰清晰的像.近　靠近　(9.2)　学校“护眼小分队”用注射器和橡皮膜自制了一个水凸透镜(如图丁所示)，光屏上得到清晰的像(未画出)，保持水透镜、“F”形光源和光屏的位置不变，从水透镜内向外抽水，发现光屏上的像变模糊，此时应向 移动光屏才能再次得到清晰的像，这是在模拟 ⁠ (选填“近视眼”或“远视眼”)的成因.右　远视眼例题图丁 (10)[科学推理]实验结束后，小明用该透镜观察光具座上有刻度的一部分(如图戊)，若凸透镜从贴着刻度的位置逐渐远离，下面a、b、c、d是通过凸透镜所看到的刻度的像.则看到刻度的像的先后顺序是 .(填字母)bdac　例题图戊第十讲　透镜及其应用微专题4　光学作图光的直线传播作图类型11. 如图甲所示是小明在路灯下行走时的情形，图乙是其简化示意图(A点表示路灯，线段MN表示小明)，请用粗实线在图乙中画出路灯下小明的影子.2. (2024甘肃省卷)如图所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景，请在图中作出烛焰(用AB表示)在塑料膜上成的像(用箭头A'B'表示)及光路图.3. (2025成都模拟)冬日寒冷，两位同学在课间晒太阳，于是便在地上留下了他俩的影子，尝试通过光路作图的方法大致确认此时太阳S所在的位置.光的反射作图(宜宾6年2考)类型24. (2025苏州)图中，光线AO斜射到镜面上，画出其反射光线OB. 5. (2024南充改编)我国墨子巡天望远镜是北半球巡天能力最强的光学时域望远镜，如图甲所示.一束星光入射到望远镜，经主镜反射后到达成像装置，如图乙所示，OB是反射光线，请画出其入射光线AO并标出入射角大小(保留作图痕迹).第5题图6. (2025湖北)如图甲为校园摄影展中小芳的作品，太阳在湖中的倒影“镶嵌”在湖边的路灯中.为解释通过路灯的空隙看到太阳的像，请在图乙中画一条太阳光经水面反射到人眼的光路.(保留作图痕迹)第6题图O7. (2025乐山)如图甲所示，塔式太阳能电站是把许多平面镜按照一定的规律排列起来，把太阳光反射后汇聚到同一位置.请根据图乙中的光路，画出平面镜的位置并标出入射角(平面镜用“ ”表示，入射角用“i”表示).第7题图ON8. (2024成都)如图甲，小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼.如图乙所示，AO表示来自小猫的入射光线，O点为入射点，B点为小孟眼睛所在位置.请在图乙中完成作图：①画出反射光线OB；②根据光的反射定律画出镜面.(镜面用“ ”表示，保留作图痕迹)第8题图光的折射作图(宜宾2022.23)类型39. 如图所示，一束光射向一块玻璃砖，画出这束光穿过玻璃砖的大致光路图.10. 请你在图中画出水中E点的鱼看到空中昆虫的光路图(图中A、B两点，一个表示昆虫，另一个表示昆虫的像点).11. 按照要求作图：如图所示是小华眼睛刚好能看到盛水杯子底部硬币左边缘A的光路图，保持眼睛在C点不动，缓慢向杯子中加入水(硬币位置不动)，请在图中画出小华刚好能看到硬币右边缘B点的光路图及此时水面的位置.光的反射、折射综合作图类型412. (2025眉山模拟)如图为一束光经过水面上O点反射的径迹，请画出法线、入射光线和大致的折射光线.13. (2025资阳)如图所示，容器底部的A点发出一束光线，经水面折射照亮容器壁上的B点，经水面反射照亮容器底部的C点，容器底与水面平行，请确定入射点O，作出入射光线AO、折射光线OB、反射光线OC. 平面镜成像作图(宜宾2023.23)类型514. (2025陕西)如图，请根据平面镜成像特点，画出物体AB在平面镜中所成的像A'B'.15. (2025自贡)图甲为车内后视镜，请在图乙中画出司机的眼睛C通过后视镜MN看见后排座椅上A点的光路图.第15题图16. (2025广元模拟)如图所示，有一平面镜放在桌子左侧，有一块橡皮掉在桌子下面S点，请画出人眼在桌子上面能通过平面镜看到桌子底下橡皮S的光路图.透镜、眼睛作图(宜宾6年2考)类型617. (2025广元)如图所示的透镜，请作出光线AC的折射光线和光线OB的入射光线.18. 如图所示，烛焰A点在凸透镜的主光轴上方，A'是它通过凸透镜成的像，请你用作图的方法找出右侧焦点的位置，并在图中画出入射光线经过凸透镜后的折射光线.19. (2025宜宾模拟)眼睛是心灵的窗户，我们要有保护视力的意识.如图是李老师戴眼镜矫正视力的部分光路，请在方框内画出矫正视力的透镜，并画出两条光线经晶状体折射后的光线.
