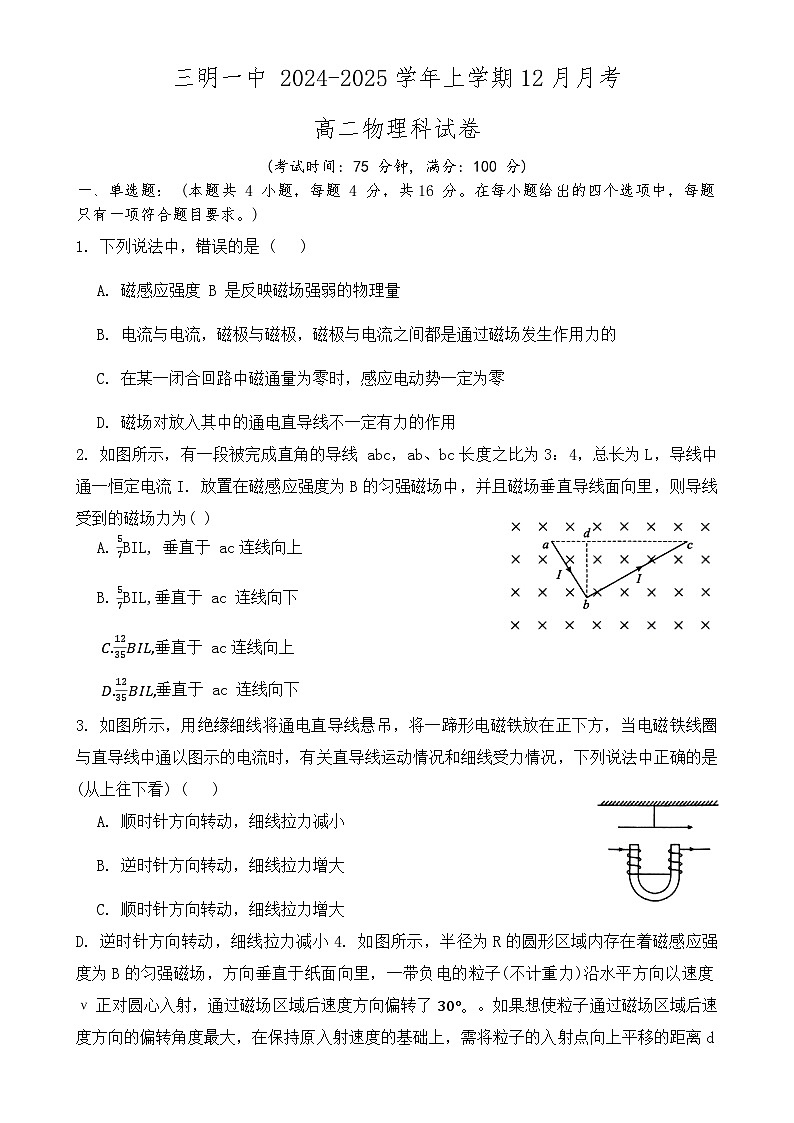

(考试时间: 75 分钟, 满分: 100 分)
一、单选题： (本题共 4 小题，每题 4 分，共16 分。在每小题给出的四个选项中，每题只有一项符合题目要求。)
1. 下列说法中，错误的是 ( )
A. 磁感应强度 B 是反映磁场强弱的物理量
B. 电流与电流，磁极与磁极，磁极与电流之间都是通过磁场发生作用力的
C. 在某一闭合回路中磁通量为零时，感应电动势一定为零
D. 磁场对放入其中的通电直导线不一定有力的作用
2. 如图所示，有一段被完成直角的导线 abc，ab、bc长度之比为3：4，总长为L，导线中通一恒定电流I. 放置在磁感应强度为B的匀强磁场中，并且磁场垂直导线面向里，则导线受到的磁场力为( )
A. 57BIL, 垂直于 ac连线向上
B. 57BIL,垂直于 ac 连线向下
C.1235BIL,垂直于 ac连线向上
D.1235BIL,垂直于 ac 连线向下
3. 如图所示，用绝缘细线将通电直导线悬吊，将一蹄形电磁铁放在正下方，当电磁铁线圈与直导线中通以图示的电流时，有关直导线运动情况和细线受力情况，下列说法中正确的是(从上往下看) ( )
A. 顺时针方向转动，细线拉力减小
B. 逆时针方向转动，细线拉力增大
C. 顺时针方向转动，细线拉力增大

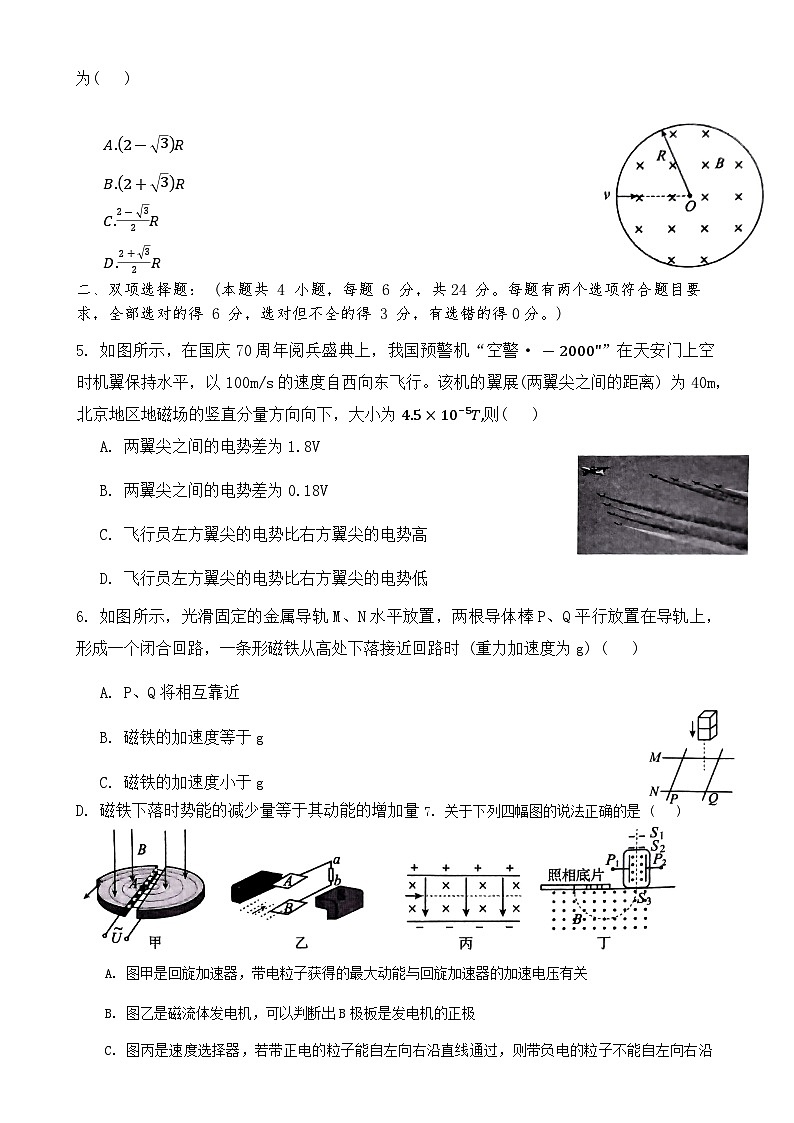

D. 逆时针方向转动，细线拉力减小 4. 如图所示，半径为R的圆形区域内存在着磁感应强度为B的匀强磁场，方向垂直于纸面向里，一带负电的粒子(不计重力)沿水平方向以速度ν正对圆心入射，通过磁场区域后速度方向偏转了 30°。。如果想使粒子通过磁场区域后速度方向的偏转角度最大，在保持原入射速度的基础上，需将粒子的入射点向上平移的距离d为( )
A.2-3R
B.2+3R
C.2-32R
D.2+32R
二、双项选择题： (本题共 4 小题，每题 6 分，共24 分。每题有两个选项符合题目要求，全部选对的得 6 分，选对但不全的得 3 分，有选错的得0分。)
5. 如图所示，在国庆70周年阅兵盛典上，我国预警机“空警· -2000"”在天安门上空时机翼保持水平，以100m/s的速度自西向东飞行。该机的翼展(两翼尖之间的距离) 为40m，北京地区地磁场的竖直分量方向向下，大小为 4.5×10⁻⁵T,则( )
A. 两翼尖之间的电势差为1.8V
B. 两翼尖之间的电势差为0.18V
C. 飞行员左方翼尖的电势比右方翼尖的电势高
D. 飞行员左方翼尖的电势比右方翼尖的电势低
6. 如图所示，光滑固定的金属导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时 (重力加速度为g) ( )
A. P、Q将相互靠近
B. 磁铁的加速度等于g
C. 磁铁的加速度小于g
D. 磁铁下落时势能的减少量等于其动能的增加量 7. 关于下列四幅图的说法正确的是 ( )
A. 图甲是回旋加速器，带电粒子获得的最大动能与回旋加速器的加速电压有关
B. 图乙是磁流体发电机，可以判断出B极板是发电机的正极
C. 图丙是速度选择器，若带正电的粒子能自左向右沿直线通过，则带负电的粒子不能自左向右沿直线通过
D. 图丁是质谱仪，粒子打在底片上的位置越靠近狭缝S₃，粒子的比荷越大

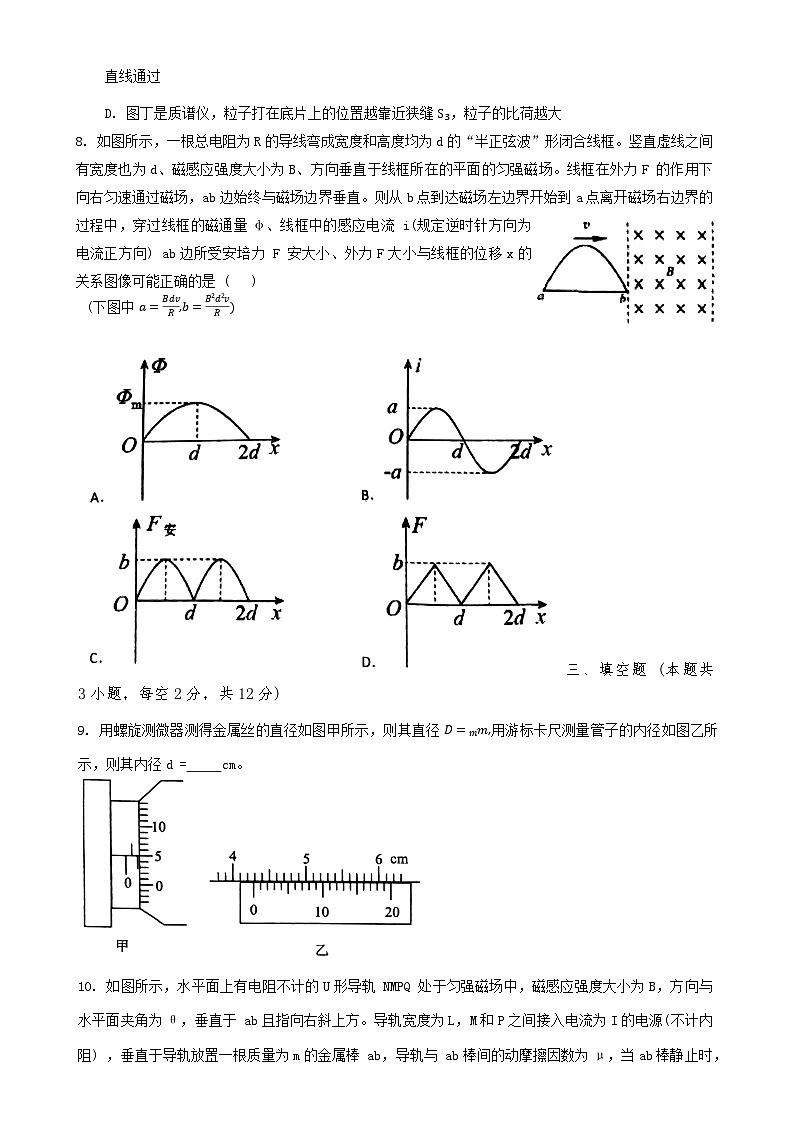

8. 如图所示，一根总电阻为R的导线弯成宽度和高度均为d的“半正弦波”形闭合线框。竖直虚线之间有宽度也为d、磁感应强度大小为B、方向垂直于线框所在的平面的匀强磁场。线框在外力F 的作用下向右匀速通过磁场，ab边始终与磁场边界垂直。则从b点到达磁场左边界开始到a点离开磁场右边界的过程中，穿过线框的磁通量φ、线框中的感应电流 i(规定逆时针方向为电流正方向) ab边所受安培力 F 安大小、外力F大小与线框的位移x的关系图像可能正确的是 ( )
(下图中 a=BdvR,b=B2d2vR)
三、填空题 (本题共3小题，每空2分，共12分)
9. 用螺旋测微器测得金属丝的直径如图甲所示，则其直径 D=mm,用游标卡尺测量管子的内径如图乙所示，则其内径d = cm。
10. 如图所示，水平面上有电阻不计的U形导轨 NMPQ 处于匀强磁场中，磁感应强度大小为B，方向与水平面夹角为θ，垂直于 ab且指向右斜上方。导轨宽度为L，M和P之间接入电流为I的电源(不计内阻) ，垂直于导轨放置一根质量为m的金属棒 ab，导轨与 ab棒间的动摩擦因数为μ，当ab棒静止时，ab 棒受到的安培力大小为 ，摩擦力的大小为 。
11. 如图所示，从匀强磁场中用外力把一矩形线圈匀速拉出磁场区域。如果两次拉出的速度之比 v₁:v₂=1:2,则在两次将线圈拉出磁场区域的过程中，线圈中产生的焦耳热之比( Q₁: Q₂=,通过线圈某截面的电荷量之比 q₁:q₂=。
四、实验题(本题共2小题，每空2分，共16分)
12. 测定电源的电动势和内电阻的实验电路和U—I图象如图甲所示； 请回答下列问题：
(1) 如图乙是根据实验数据画出的U—I图象，由此可知这个干电池的电动势 E=.v，内电阻r= Ω。 (计算结果均保留两位有效数字)
(2) 本实验中电源电动势的测量值 (填“大于”、“小于”或“等于”) 真实值。
13. 某同学在“测定金属丝的电阻率”的实验中：
(1)为了精确地测出金属丝的电阻，需用欧姆表对金属丝的电阻粗测，用多用电表“×1”欧姆挡粗测其电阻示数如图甲，则阻值为 Ω.
(2)用螺旋测微器测量金属丝的直径。
(3)除刻度尺、金属丝Rₓ、螺旋测微器外，实验室还提供如下器材，为使测量尽量精确，电流表应选 (选填“A1”或“A2”), 电压表应选 (选填“V1”或“V2”).
电源 E(电动势为3V、内阻约为0.5Ω)
滑动变阻器 R(最大阻值为20Ω)
电流表 A1(量程0.6A、内阻约为2Ω)
电流表 A2(量程1A、内阻约为1Ω)
电压表 V1(量程15 V、内阻约为 3000Ω)
电压表 V2(量程3.0V、内阻约为1000Ω)
开关一只、导线若干 (4)在测量金属丝Rₓ阻值时，要求电压从零开始调节，并且多次测量，请在图丙中画完整测量金属丝 Rₓ阻值的电路图(图中务必标出选用的电表、电阻和滑动变阻器的符号) .
(5)若用刻度尺测得金属丝的长度为L，用螺旋测微器测得金属丝的直径为d，电流表的读数为I，电压表的读数为 U，则该金属丝的电阻率表达式为ρ= (用L、d、I、U表示).
五、计算题(本题共 3 小题，共32 分。)解题要求： (1) 写出必要的文字说明、依据的主要公式或变形公式； (2) 代入数据； (3) 凡有数字运算的题目，运算结果要写明单位。
14. (8分) 如图甲所示, 一个圆形线圈的匝数n = 100, 线圈面积. S=200cm²,线圈的电阻r =1Ω，线圈外接一个阻值R = 4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示。求：
(1) 线圈中的感应电流方向 (直接回答“顺时针”或“逆时针”) ；
(2) 线圈中的感应电动势的大小和感应电流的大小
(3) 线圈两端电压；
15. (10分)如图所示，在第一象限内存在方向沿y轴负方向的匀强电场，在 y
