河南省西华县田口乡第一初级中学2025-2026学年九年级上学期12月月考物理试题

这是一份河南省西华县田口乡第一初级中学2025-2026学年九年级上学期12月月考物理试题，共10页。试卷主要包含了填空题，单选题，多选题，作图题，实验题，计算题等内容，欢迎下载使用。
评卷人 得分

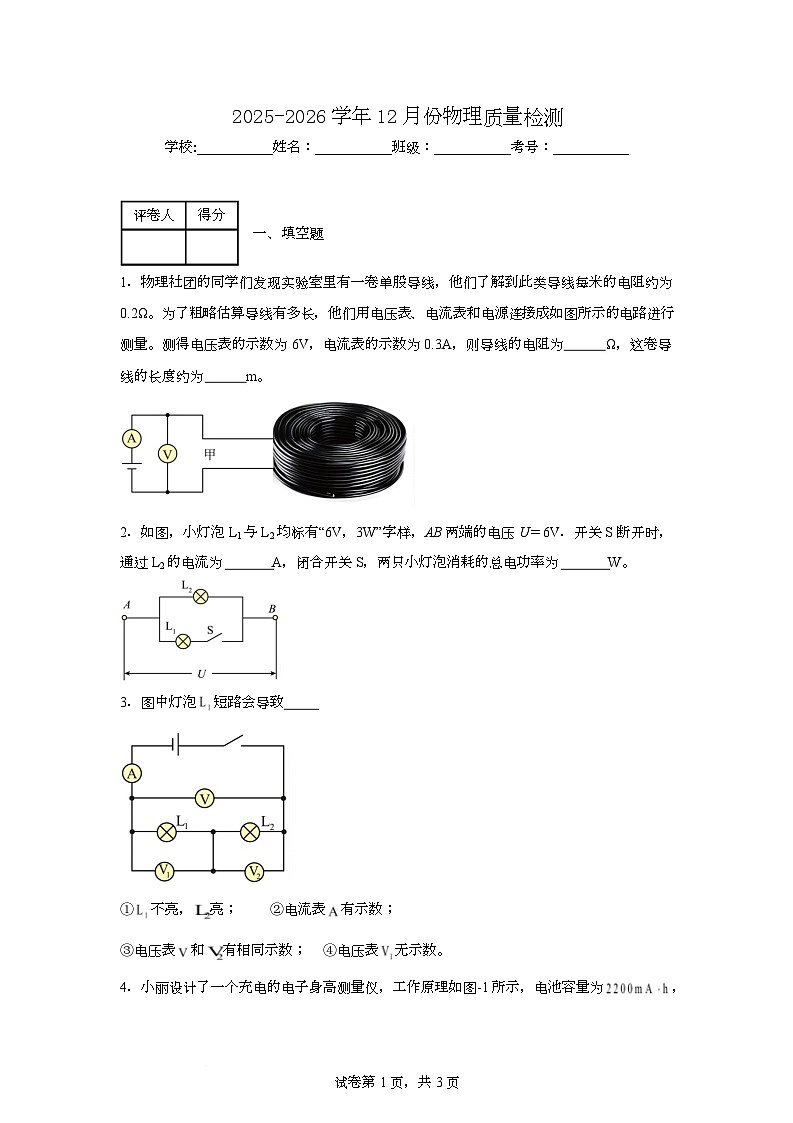

一、填空题
1．物理社团的同学们发现实验室里有一卷单股导线，他们了解到此类导线每米的电阻约为
0.2Ω。为了粗略估算导线有多长，他们用电压表、电流表和电源连接成如图所示的电路进行
测量。测得电压表的示数为 6V，电流表的示数为 0.3A，则导线的电阻为 Ω，这卷导
线的长度约为 m。
2．如图，小灯泡 L1 与 L2 均标有“6V，3W”字样，AB 两端的电压 U＝6V．开关 S 断开时，
通过 L2 的电流为 A，闭合开关 S，两只小灯泡消耗的总电功率为 W。
3．图中灯泡 短路会导致
① 不亮， 亮； ②电流表 有示数；
③电压表 和 有相同示数； ④电压表 无示数。
4．小丽设计了一个充电的电子身高测量仪，工作原理如图-1 所示，电池容量为 ，
试卷第 1 页，共 3 页

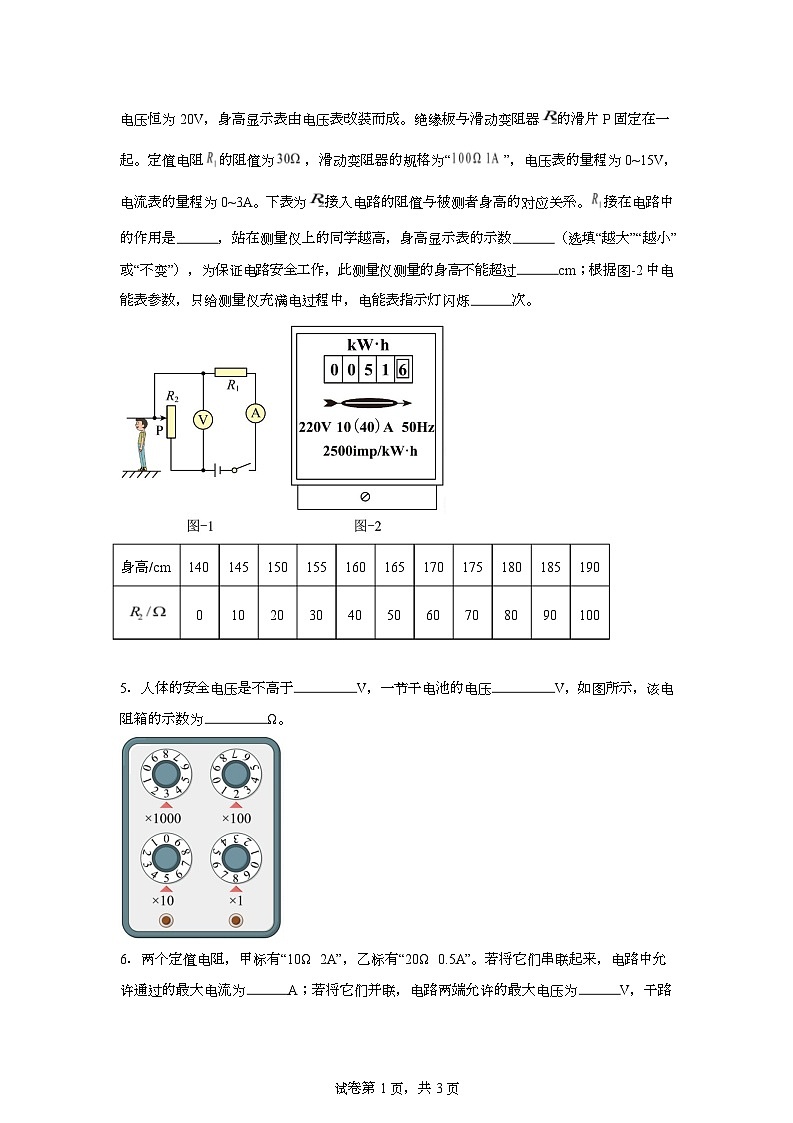

电压恒为 20V，身高显示表由电压表改装而成。绝缘板与滑动变阻器 的滑片 P 固定在一
起。定值电阻 的阻值为 ，滑动变阻器的规格为“ ”，电压表的量程为 0~15V，
电流表的量程为 0~3A。下表为 接入电路的阻值与被测者身高的对应关系。 接在电路中
的作用是 ，站在测量仪上的同学越高，身高显示表的示数 （选填“越大”“越小”
或“不变”），为保证电路安全工作，此测量仪测量的身高不能超过 cm；根据图-2 中电
能表参数，只给测量仪充满电过程中，电能表指示灯闪烁 次。
身高/cm 140 145 150 155 160 165 170 175 180 185 190
0 10 20 30 40 50 60 70 80 90 100
5．人体的安全电压是不高于 V，一节干电池的电压 V，如图所示，该电
阻箱的示数为 Ω。
6．两个定值电阻，甲标有“10Ω 2A”，乙标有“20Ω 0.5A”。若将它们串联起来，电路中允
许通过的最大电流为 A；若将它们并联，电路两端允许的最大电压为 V，干路
试卷第 1 页，共 3 页

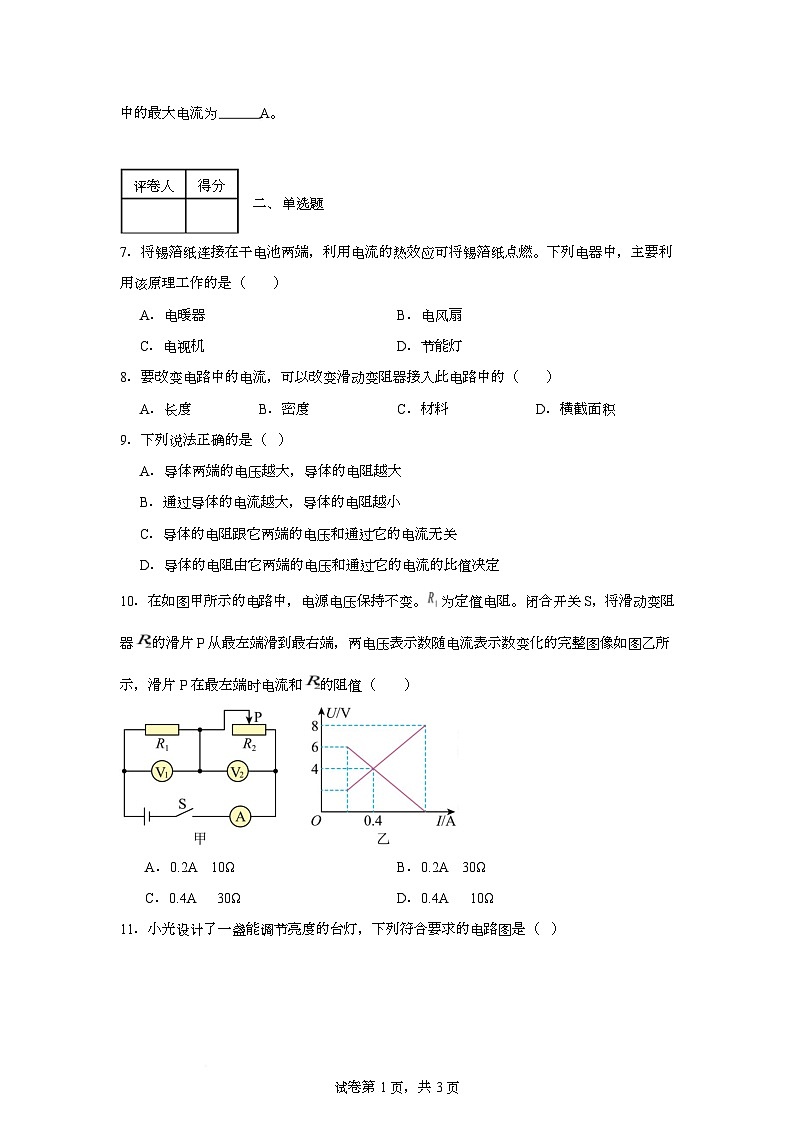

中的最大电流为 A。
评卷人 得分
二、单选题
7．将锡箔纸连接在干电池两端，利用电流的热效应可将锡箔纸点燃。下列电器中，主要利
用该原理工作的是（ ）
A．电暖器 B．电风扇
C．电视机 D．节能灯
8．要改变电路中的电流，可以改变滑动变阻器接入此电路中的（ ）
A．长度 B．密度 C．材料 D．横截面积
9．下列说法正确的是（ ）
A．导体两端的电压越大，导体的电阻越大
B．通过导体的电流越大，导体的电阻越小
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
10．在如图甲所示的电路中，电源电压保持不变。 为定值电阻。闭合开关 S，将滑动变阻
器 的滑片 P 从最左端滑到最右端，两电压表示数随电流表示数变化的完整图像如图乙所
示，滑片 P 在最左端时电流和 的阻值（ ）
A．0.2A 10Ω B．0.2A 30Ω
C．0.4A 30Ω D．0.4A 10Ω
11．小光设计了一盏能调节亮度的台灯，下列符合要求的电路图是（ ）
试卷第 1 页，共 3 页
A． B．
C． D．
12．某电路连接如图所示，当细铁丝绕制的线圈不加热时，闭合开关，电流表示数为 0.6A。
用酒精灯缓慢加热铁丝圈一段时间后，电流表的示数将（ ）
A．大于 B．等于
C．小于 D．电流表烧坏
评卷人 得分
三、多选题
13．如图所示，电源电压不变。闭合开关 S，小灯泡 L1 和 L2 均正常发光，电流表有示数。
下列分析正确的是（ ）
A．小灯泡 L1 和 L2 串联
B．电流表 A1 测量 L1 的电流
试卷第 1 页，共 3 页
C．若 L1 灯丝断了，A2 的示数不变
D．若 L1 比 L2 亮，是因为 L1 两端的电压比 L2 两端的电压大
14．灯泡 和电阻 的电流随电压变化规律如图甲所示，灯泡 的额定电压为 。将灯泡
和电阻 分别连入图乙、丙所示电路中（电源电压均可调）。下列说法正确的是（ ）
A．图乙中允许的电源电压最大为
B．图乙中电源电压为 时，电路的电流为
C．图丙中允许的干路电流最大为
D．图丙中干路电流为 时，电源电压为
评卷人 得分
四、作图题
15．请按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得交叉。
16．在电阻一定时探究电流与电压关系的实验中，小凯把定值电阻、电流表、电压表、滑动
变阻器、开关和电源连接成了图所示的电路，正准备闭合开关时，旁边的小兰急忙拦住他，
说接线错了。
试卷第 1 页，共 3 页
请你检查一下电路，错在哪里？小兰发现只要改接一根导线就可以，请把接错的那一根导线
找出来，打上“×”，再画线把它改到正确的位置上。
评卷人 得分
五、实验题
17．小强利用如图所示的装置做了“探究串、并联电路电压特点”的实验。
（1）请你根据图甲电路图，将图乙实物图连接完整 ；
（2）正确连接电路后，小强在测量了灯 两端的电压后，断开开关，然后将导线 AE 的 A
端松开，接到 D 接线柱上，测量灯 两端的电压，这一做法会造成 ；
（3）改正错误重新正确连接电路后，电压表的示数如图丙所示，此时灯 两端的电压为
V；
（4）小强完成实验后又设计了图丁所示的电路图对并联电路的电压关系进行了探究，其中
和 的规格不同，正确进行实验和读数，测得实验数据如下表所示。分析数据可初步得
出的结论： （用字母表述）。
实验次数
1 3.0 3.0 3.0
2 3.0 3.0 3.0
3 3.0 3.0 3.0
18．小明组在“探究电流与电压关系”的实验中，图甲是他们组设计的电路，电源电压 3V 保
持不变。
试卷第 1 页，共 3 页
(1)图甲是小明连接的实验电路，实验中滑动变阻器的作用：① ；②
；
(2)实验中测得五组数据，并绘制出定值电阻 R 的 I-U 图像，如图乙所示。由图像可得出结
论：在电阻一定时，通过导体的电流与导体两端的电压成 比。
19．小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，他设计了图甲所示的电
路图。
(1)闭合开关前，应将滑动变阻器的滑片置于 （选填“a”或“b”）端。闭合开关后，
发现小灯泡不亮，则电路故障可能是滑动变阻器 （选填“短路”或“断路”）。
(2)排除故障后，某次实验电压表的示数如图乙所示，为 V。小明测得多组数据，
并画出图丙所示的图像。由图像可知小灯泡正常发光时的电阻为 Ω，小灯泡的额
定功率为 W。
(3)图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而 （选填“增大”或“减
小”）。
评卷人 得分
六、计算题
20．如图所示，一段导体电阻 R 两端的电压为 3V 时，通过它的电流为 200mA，这个导体
的电阻是多大？现将电压增加到 6V，此时导体的电阻是多大？通过它的电流为多大？若有
试卷第 1 页，共 3 页
0~0.6A、0~3A 两种量程的电流表测量通过这个电阻的电流，应选哪一种量程？
21．物理小组对如图甲所示的电煮锅的相关问题进行了研究，他们将电煮锅单独接入家庭电
路中，观察到电煮锅将1.5kg食物从20℃加热到100℃时，如图乙所示的电能表转盘转了500r。
食物的比热容 ，求
(1)食物吸收的热量；
(2)电煮锅的加热效率。
试卷第 1 页，共 3 页
《2025-2026 学年 12 月份物理质量检测》参考答案
题号 7 8 9 10 11 12 13 14
答案 A A C B A C BC AD
1． 20 100
2． 0.5 6
3．①②③④
4． 保护电路 越大 185 110
5． 36 1.5 3258
6． 0.5 10 1.5
7．A
8．A
9．C
10．B
11．A
12．C
13．BC
14．AD
15．
16．
答案第 1 页，共 2 页
17． 电压表的正负接线柱接反 2.3
18．(1) 保护电路 可以改变定值电阻两端的电压
(2)正
19．(1) b 断路
(2) 1.2 6.25 1
(3)增大
20．见解析
21．(1)4.8×105J
(2)80%
答案第 1 页，共 2 页
