2024年中考物理真题分类汇编——探究串联电路和并联电路中电流、电压的特点（含答案）

这是一份2024年中考物理真题分类汇编——探究串联电路和并联电路中电流、电压的特点（含答案），共18页。试卷主要包含了 探究串联电路中电流的特点，6A， 探究串联电路中电压的规律；等内容，欢迎下载使用。
（1）猜想：由于用电器耗电，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点间，闭合开关发现电压表有示数，说明有可能存在_________故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则_________A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论．由此判断猜想是_________的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出；小华认为不需要再测量，在（3）结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程：_________。
2. （2024四川成都）在“探究并联电路中的电流特点”实验中，图甲是某小组同学设计的电路图。
（1）图乙是该小组连接的电路，闭合开关S，电流表测通过__________的电流；
（2）该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三点电流，记录实验数据如下表。
分析表中数据，以下说法不合理的是__________；
A.四次实验中电流表选用量程为0~0.6A
B.表中的数据均在误差范围内
C.此实验还可测量更多组数据
D.通过多次实验，可避免偶然性
（3）小成同学测量通过灯泡L1电流时，L1正常发光，L2忽亮忽灭，他接下来的操作应该是__________。（写出一条即可）
3.（2024黑龙江绥化） 如图甲是“探究并联电路的电流规律”实验装置。
（1）连接电路时应__________开关；
（2）如图甲，电流表测量的是灯泡__________的电流，实验中和应该选择规格__________（选填“相同”或“不同”）的灯泡；
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯均不亮，电压表示数接近电源电压，故障原因可能是__________；（写出一种即可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如图丙所示，由此可得出率联电路的电压规律：__________。（用U、、写表达式即可）
4. （2024河北）在“探究串联电路电压的特点”实验中。小明设计了图甲所示的电路。其中R0为定值电阻，R为滑动变阻器，L为小灯泡。
（1）根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物图补充完整_____；
（2）连接好电路后，闭合开关，移动滑动变阻器的滑片至某一位置，记录电流表的示数；选择合适的量程，用电压表分别测出ab、bc、cd、ac、bd、ad间的电压。将这些数据记入下表。改变滑动变阻器滑片的位置，在保证电路安全的情况下再做几次实验。读取数据①时电压表的示数如图所示，示数为____________V；
（3）根据数据可知R0的阻值为___________Ω；
（4）根据第1组的实验数据可初步得出结论：串联电路中，总电压等于这部分电路中的各用电器两端电压之和。再做几次实验的目的是___________；
（5）读取数据___________（选填“②”或“③”）时，电压表指针没有对准刻度线；
（6）根据表中的实验数据，写出一条你还能发现的规律：___________；
【拓展】灯泡L1和L2的额定功率相等，额定电流分别为0.2A和0.3A，小明利用图甲中的灯泡L，对L1和L2的发光情况进行研究。将L、L1、L2与某一可调压电源连接成如图所示的电路，只闭合S1，调节电源电压至某一值时，通过电压表判断出L1正常发光；断开S1，闭合S2，发现不用改变电源电压，L2也恰好正常发光。则L1正常发光时的电阻为___________Ω。
5. （2024长春市）在“探究并联电路中干路电流与各支路电流的关系”的实验中：
（1）请根据图甲中的电路图，用笔画线代替导线将图乙中的电路连接完整，使电流表测量流过小灯泡的电流。________连接电路时应________开关；
（2）用电流表分别测量A、B、C三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第4次实验中B点的电流如图丙所示，则________；分析数据可知：并联电路中电流的特点是________；
（3）在第2次实验中测得A、B两点的电流相等，原因可能是________。
6. （2024广东省）探究串联电路中电压的规律；
（1）根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整；________
（2）连接电路时，开关应处于___________状态，正确连接电路后，闭合开关，若灯断路，则两端___________（选填“有”或“无”）电压；
（3）用电压表分别测出电压和。其中测时，电压表的示数如图丙所示，示数为___________V。接着更换不同规格的灯泡并多次实验，数据记录见表；
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压___________；
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以___________。
2024年中考物理真题分类汇编（全国通用）
模块三 课标规定的9个测量和12个探究实验真题
专题43.探究串联电路和并联电路中电流、电压的特点

1. （2024苏州）探究串联电路中电流的特点
（1）猜想：由于用电器耗电，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点间，闭合开关发现电压表有示数，说明有可能存在_________故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则_________A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论．由此判断猜想是_________的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出；小华认为不需要再测量，在（3）结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程：_________。
【答案】（2）L1​断路 （3）0.3 错误 （4） 因为，，所以
【解析】（2）电压表有示数说明电压表与电源是连通的，灯不亮说明电路断路，即电压表并联的部分断路，即L1​断路。
（3）电流表量程为0～0.6A，分度值为0.02A，示数为0.3A，即IA​=0.3A。
串联电路中电流处处相等，故猜想：由于用电器耗电，电流流过用电器会减小是错误的。
（4）串联电路中电流处处相等，由（3）结论可知，IA​=IB​，又因为串联电路中电流处处相等，所以IB​=IC​，所以
IA​=IB​=IC​

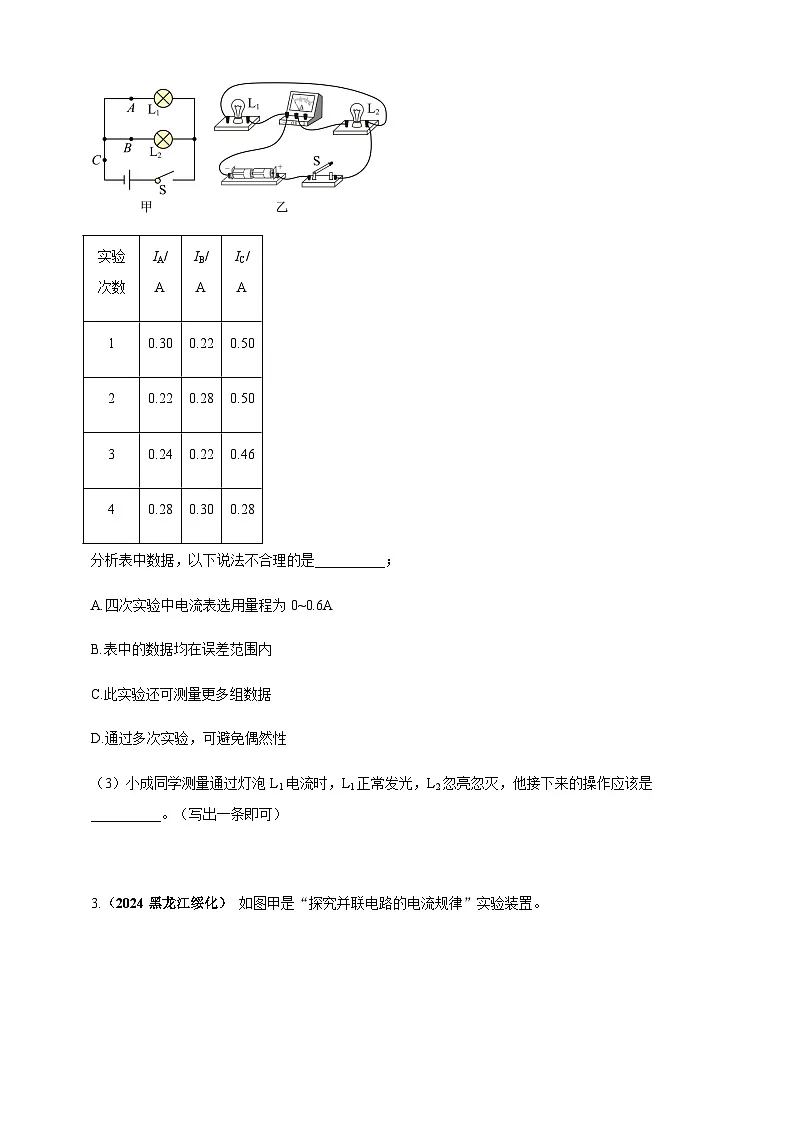

2. （2024四川成都）在“探究并联电路中的电流特点”实验中，图甲是某小组同学设计的电路图。
（1）图乙是该小组连接的电路，闭合开关S，电流表测通过__________的电流；
（2）该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三点电流，记录实验数据如下表。
分析表中数据，以下说法不合理的是__________；
A.四次实验中电流表选用量程为0~0.6A
B.表中的数据均在误差范围内
C.此实验还可测量更多组数据
D.通过多次实验，可避免偶然性
（3）小成同学测量通过灯泡L1电流时，L1正常发光，L2忽亮忽灭，他接下来的操作应该是__________。（写出一条即可）
【答案】 （1）L2 （2）B （3）将灯泡L2拧一拧
【解析】（1）由图乙可知，两灯泡并联，电流表在L2所在支路，因此测量的是通过L2电流。
（2）A．由表中数据可知，分度值为0.02A，因此电流表选用的是0~0.6A量程，故A不符合题意；
B．由第4次实验数据可知，IC处的电流不在误差范围内，故B符合题意；
CD．本实验中多次测量可以避免偶然性，寻找普遍性规律，因此实验还可测量更多组数据，故CD不符合题意。
故选B。
（3）由题意可知，L2忽亮忽灭，说明L2接触不良，因此可以将灯泡L2拧一拧。

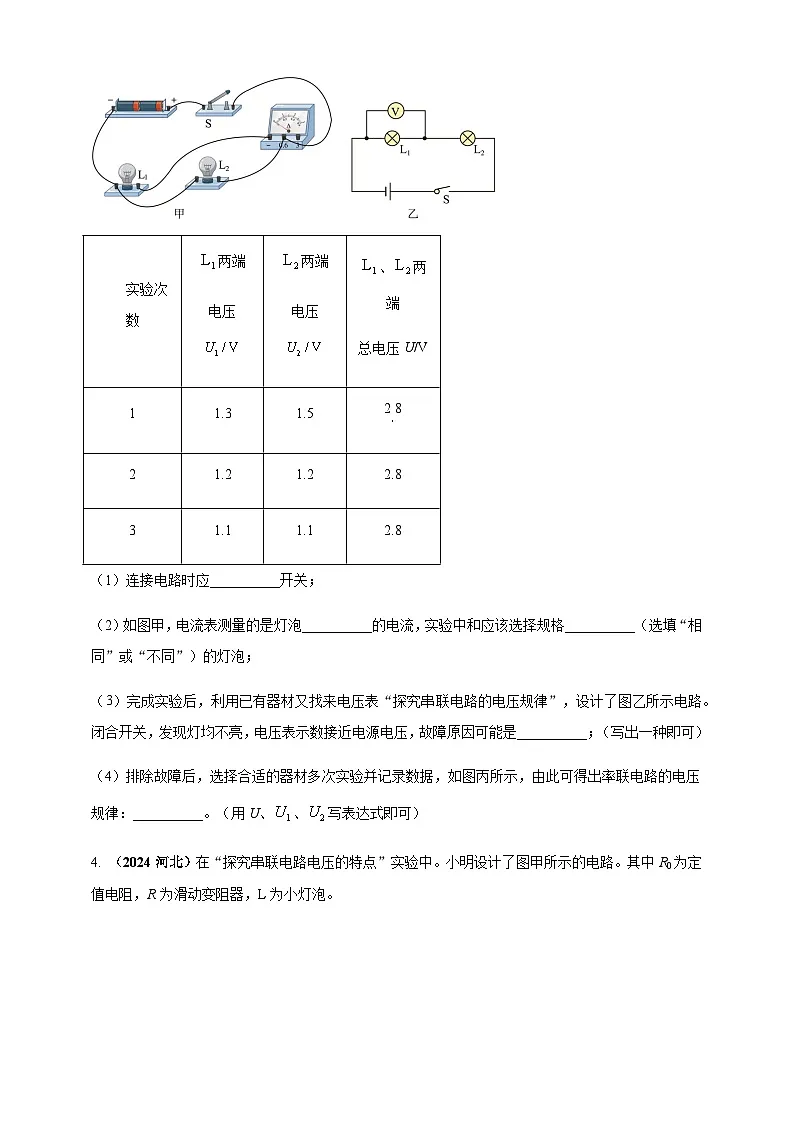

3.（2024黑龙江绥化） 如图甲是“探究并联电路的电流规律”实验装置。
（1）连接电路时应__________开关；
（2）如图甲，电流表测量的是灯泡__________的电流，实验中和应该选择规格__________（选填“相同”或“不同”）的灯泡；
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯均不亮，电压表示数接近电源电压，故障原因可能是__________；（写出一种即可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如图丙所示，由此可得出率联电路的电压规律：__________。（用U、、写表达式即可）
【答案】 （1） 断开 （2） 不同 （3）灯泡断路（灯丝断了或灯泡接线柱接触不良） （4）
【解析】（1）连接电路时，为了保护电路，开关应断开。
（2）图甲中，两灯并联在电路中，电流表与灯L1串联在同一支路，测量灯L1电流。
为了避免实验的偶然性，实验中应选择规格不同的灯泡进行实验。
（3）图乙中，两灯串联连接，电压表测灯L1两端的电压，闭合开关，两灯都不亮，可能是电路出现了断路，电压表示数接近电源电压，电压表测量电源电压，则其并联部分断路了，所以故障原因是灯L1断路了。
（4）由表格数据知，每组对应的数据都有：L1两端的电压与L2两端的电压之和等于L1、L2两端总电压，所以有
U=U1+U2
4. （2024河北）在“探究串联电路电压的特点”实验中。小明设计了图甲所示的电路。其中R0为定值电阻，R为滑动变阻器，L为小灯泡。
（1）根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物图补充完整_____；
（2）连接好电路后，闭合开关，移动滑动变阻器的滑片至某一位置，记录电流表的示数；选择合适的量程，用电压表分别测出ab、bc、cd、ac、bd、ad间的电压。将这些数据记入下表。改变滑动变阻器滑片的位置，在保证电路安全的情况下再做几次实验。读取数据①时电压表的示数如图所示，示数为____________V；
（3）根据数据可知R0的阻值为___________Ω；
（4）根据第1组的实验数据可初步得出结论：串联电路中，总电压等于这部分电路中的各用电器两端电压之和。再做几次实验的目的是___________；
（5）读取数据___________（选填“②”或“③”）时，电压表指针没有对准刻度线；
（6）根据表中的实验数据，写出一条你还能发现的规律：___________；
【拓展】灯泡L1和L2的额定功率相等，额定电流分别为0.2A和0.3A，小明利用图甲中的灯泡L，对L1和L2的发光情况进行研究。将L、L1、L2与某一可调压电源连接成如图所示的电路，只闭合S1，调节电源电压至某一值时，通过电压表判断出L1正常发光；断开S1，闭合S2，发现不用改变电源电压，L2也恰好正常发光。则L1正常发光时的电阻为___________Ω。
【答案】 （1） （2）1.8 （3）5 （4）见解析 （5） ②
（6）见解析 22.5
【解析】（1）由电路图可得，滑动变阻器与电阻和灯泡串联，且滑动变阻器滑片向左滑动时，接入电路的总电阻变小，实物接线如图所示：

（2）电压表的量程为0~3V，分度值为0.1V，则电压表的示数为1.8V。
（3）由题意可得，R0两端的电压为Ucd，由表中数据可得，当电流为0.2A时，R0两端的电压为1V，由欧姆定律可得
（4）一次实验的结论具有偶然性，多做几次实验的目的是为了寻找普遍规律。
（5）由表格数据可知，数据②的大小为
此时电压表使用大量程，分度值为0.5V，则读取3.3V电压值时电压表的指针没有对准刻度线。由表格数据可知，数据③的大小为
此时电压表使用小量程，分度值为0.1V，则读取1.5V电压值时电压表的指针对准了刻度线。故选填②。
（6）由上述分析可得，①中数据为1.8V，则第一组实验中，灯泡的电阻为
第二组实验中，灯泡的电阻为
第三组实验数据中，灯泡的电阻为
所以还可以得出结论，灯泡两端的电阻是变化的，且温度越高，电阻越大。
[7]由题意可得，只闭合S1时，L与L1串联，，此时电源电压
只闭合S2时，L与L2串联，此时电源电压
由于灯泡L1和L2的额定功率相等，额定电流分别为0.2A和0.3A，有
可得两灯泡的额定电阻之比为
①
综上则有
由表格数据可得，当通过灯L的电流为0.2A时，灯泡L两端的电压为1V，即
当通过灯L的电流为0.3A时，灯泡L两端的电压为2.5V，即
则有
②
联立①②解得。
5. （2024长春市）在“探究并联电路中干路电流与各支路电流的关系”的实验中：
（1）请根据图甲中的电路图，用笔画线代替导线将图乙中的电路连接完整，使电流表测量流过小灯泡的电流。________连接电路时应________开关；
（2）用电流表分别测量A、B、C三点的电流，更换灯泡多次测量，将实验数据记录在表格中，其中第4次实验中B点的电流如图丙所示，则________；分析数据可知：并联电路中电流的特点是________；
（3）在第2次实验中测得A、B两点的电流相等，原因可能是________。
【答案】 （1）见解析 断开 （2） 0.28 （3）选用规格相同的灯泡
【解析】（1）由图甲得，两灯泡并联，开关在干路上，电流表测量流过小灯泡的电流，则电流表与L1串联，如图所示：
为了保护电路，连接电路时应断开开关。
（2）由图丙得，电流表的分度值为0.02A，示数为0.28A。
分析数据可知：并联电路中电流的特点是干路电流等于各支路电流之和，即
（3）并联电路中各支路的电压相等，在第2次实验中测得A、B两点的电流相等，两灯泡的电阻相等，原因可能是选用的灯泡规格相同。
6. （2024广东省）探究串联电路中电压的规律；
（1）根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整；________
（2）连接电路时，开关应处于___________状态，正确连接电路后，闭合开关，若灯断路，则两端___________（选填“有”或“无”）电压；
（3）用电压表分别测出电压和。其中测时，电压表的示数如图丙所示，示数为___________V。接着更换不同规格的灯泡并多次实验，数据记录见表；
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压___________；
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以___________。
【答案】 （1） （2）断开 无 （3） 1.20 之和 更换电压不同的电源多次实验
【解析】（1）如图所示，电流从电池的正极出发，经过开关、灯泡L1、灯泡L2、回到负极，故用一个导线将灯泡L2的右端接线柱和灯泡L1左端接线柱相连，故电路图如图所示：
（2）为了保护电路，开关需要断开；闭合开关，若灯断路，则没有电流灯泡L1，则两端无电压。
（3）电压表的示数如图丙所示，选择小量程，分度值为0.1V，故读数为1.20V。
①分析表格中的数据可知，
故结论为串联电路两端的总电压等于各部分电路两端电压之和。
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以更换电压不同的电源多次实验，避免偶然性。
