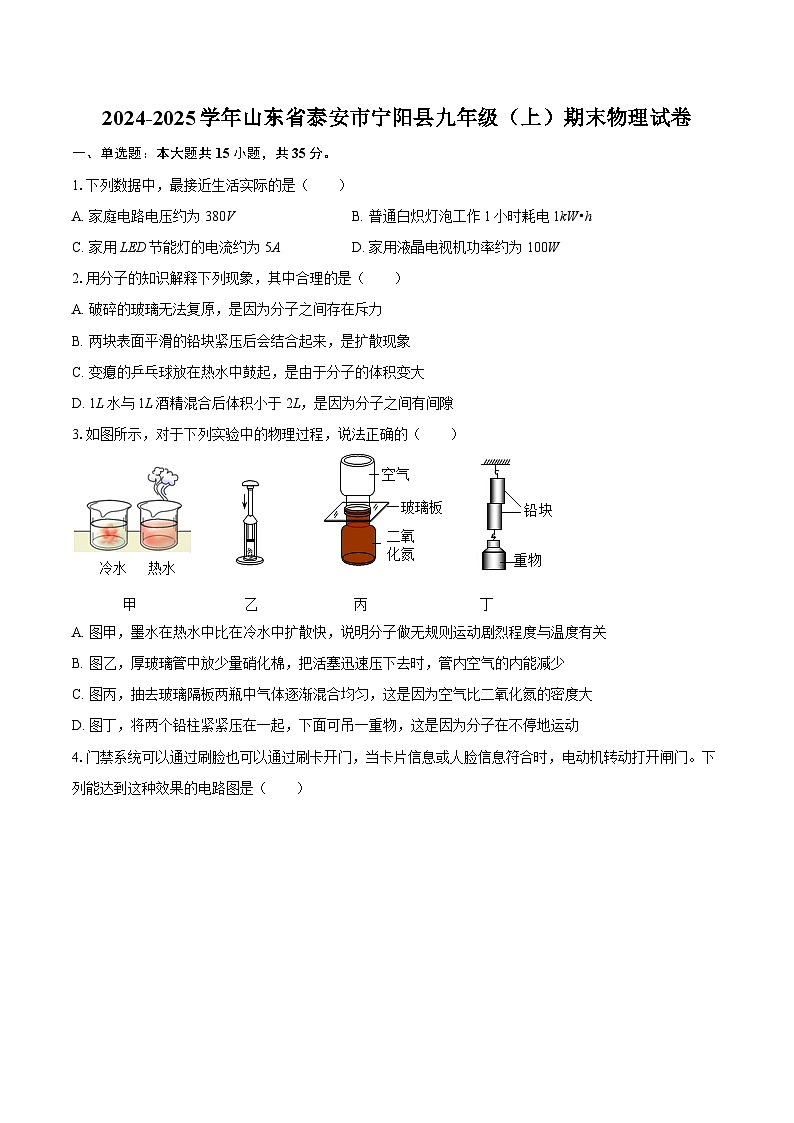

1.下列数据中，最接近生活实际的是（ ）
A. 家庭电路电压约为380VB. 普通白炽灯泡工作1小时耗电1kW•h
C. 家用LED节能灯的电流约为5AD. 家用液晶电视机功率约为100W
2.用分子的知识解释下列现象，其中合理的是（ ）
A. 破碎的玻璃无法复原，是因为分子之间存在斥力
B. 两块表面平滑的铅块紧压后会结合起来，是扩散现象
C. 变瘪的乒乓球放在热水中鼓起，是由于分子的体积变大
D. 1L水与1L酒精混合后体积小于2L，是因为分子之间有间隙
3.如图所示，对于下列实验中的物理过程，说法正确的（ ）
A. 图甲，墨水在热水中比在冷水中扩散快，说明分子做无规则运动剧烈程度与温度有关
B. 图乙，厚玻璃管中放少量硝化棉，把活塞迅速压下去时，管内空气的内能减少
C. 图丙，抽去玻璃隔板两瓶中气体逐渐混合均匀，这是因为空气比二氧化氮的密度大
D. 图丁，将两个铅柱紧紧压在一起，下面可吊一重物，这是因为分子在不停地运动
4.门禁系统可以通过刷脸也可以通过刷卡开门，当卡片信息或人脸信息符合时，电动机转动打开闸门。下列能达到这种效果的电路图是（ ）

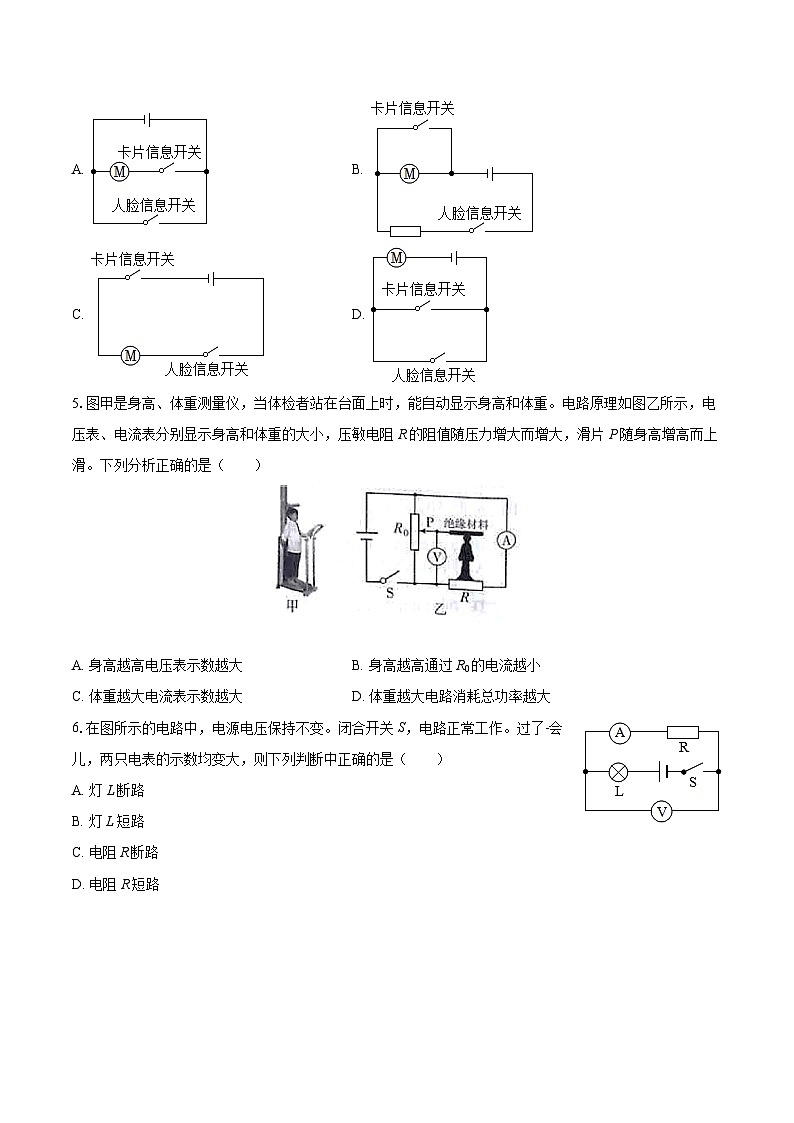

A. B.
C. D.
5.图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（ ）
A. 身高越高电压表示数越大B. 身高越高通过R0的电流越小
C. 体重越大电流表示数越大D. 体重越大电路消耗总功率越大
6.在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了-会儿，两只电表的示数均变大，则下列判断中正确的是（ ）
A. 灯L断路
B. 灯L短路
C. 电阻R断路
D. 电阻R短路

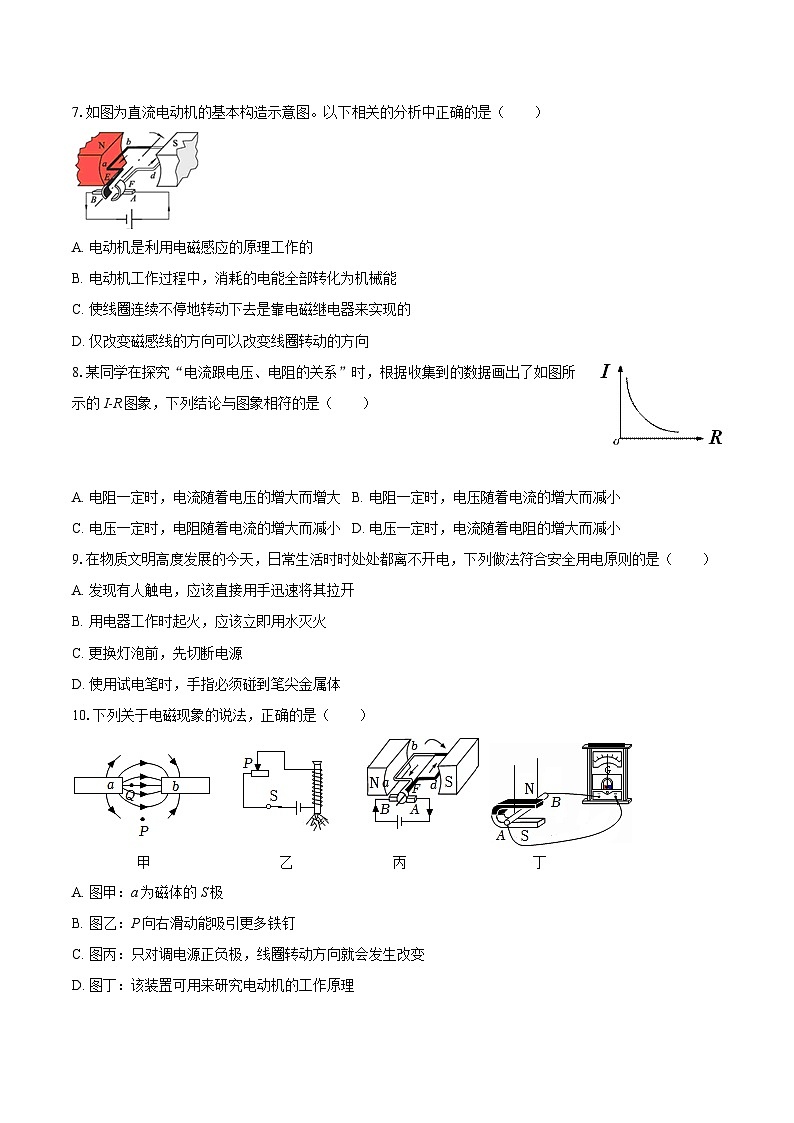

7.如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A. 电动机是利用电磁感应的原理工作的
B. 电动机工作过程中，消耗的电能全部转化为机械能
C. 使线圈连续不停地转动下去是靠电磁继电器来实现的
D. 仅改变磁感线的方向可以改变线圈转动的方向
8.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图象，下列结论与图象相符的是（ ）
A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而减小
C. 电压一定时，电阻随着电流的增大而减小D. 电压一定时，电流随着电阻的增大而减小
9.在物质文明高度发展的今天，日常生活时时处处都离不开电，下列做法符合安全用电原则的是（ ）
A. 发现有人触电，应该直接用手迅速将其拉开
B. 用电器工作时起火，应该立即用水灭火
C. 更换灯泡前，先切断电源
D. 使用试电笔时，手指必须碰到笔尖金属体
10.下列关于电磁现象的说法，正确的是（ ）
A. 图甲：a为磁体的S极
B. 图乙：P向右滑动能吸引更多铁钉
C. 图丙：只对调电源正负极，线圈转动方向就会发生改变
D. 图丁：该装置可用来研究电动机的工作原理
11.物理与生活密切相关，下列现象与其物理知识对应正确的是（ ）
①用冰块给发热病人降温——冰块的内能为零
②灶台下木柴燃烧——化学能转化为内能
③水蒸气把锅盖顶起——内能转化为机械能
④用热水袋取暖——利用热传递改变物体内能
A. 只有①④正确B. 只有②③④正确C. 只有②③正确D. ①②③④都正确
12.如图所示电路，电源电压不变，R1为定值电阻，当开关闭合后，滑片向右移动时，下列说法正确的是（ ）
①电流表示数变小
②电压表V1的示数不变，电压表V2的示数变大
③电压表V1的示数与电流表示数的比值不变
④电压表V2的示数与电流表示数的乘积不变
A. ①②
B. ①③
C. ①③④
D. ①②④
13.将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同。下列说法中（ ）
①电烙铁产生的热量最多
②电烙铁消耗的电能最多
③三个用电器产生的热量一样多
④三个用电器消耗的电能一样多
A. 只有②③正确B. 只有①④正确C. 只有①②正确D. 只有③④正确
14.如图所示为是电阻甲和乙的U-I图象。下列说法中（ ）
①当甲两端的电压为0V时，它的电阻为0Ω
②当乙两端的电压为2.5V时，它的电阻5Ω
③将甲和乙并联在电压为2.5V的电路中，通电后，电路消耗的总功率为1.25W
④将甲和乙串联在电流为0.4A的电路中，正常通电1分钟，甲、乙消耗的电能之比为2：1
A. 只有①③正确B. 只有①②正确C. 只有②④正确D. 只有③④正确
15.如图甲所示，电源电压保持不变。电流表A的量程为0～0.6A，电压表V1、V2的量程均为0～3V，滑动变阻器的规格为“50Ω 2 A”，小灯泡的额定电压为2.5V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法中（ ）

①电源电压为4V
②滑动变阻器取值范围为3～30Ω
③小灯泡的额定功率为0.75W
④整个电路消耗的最大功率为2W
A. 只有③④正确B. 只有①②正确C. 只有①②④正确D. 只有②③④正确
二、填空题：本大题共4小题，共8分。
16.如图是某型号纯电动汽车，当给汽车蓄电池充电时，蓄电池相当于电路组成中的 。该汽车配有倒车雷达和倒车影像，倒车时，倒车影像可以显示车后的情况同时倒车雷达可以测量距障碍物的距离并报警，若影像损坏雷达仍可以使用，则倒车雷达和倒车影像电路的连接方式是 联。
17.在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。与压缩冲程原理相同的是 图所示的演示实验；汽油机利用内能来做功的冲程是 图。
18.如图所示，GMR电阻有阻值随磁场增强而减小的特性，闭合S1、S2后，电磁铁的右端为 极，滑片P向左滑动过程中，指示灯明显变 （选填“亮”或“暗”）。
19.2023年5月30日9时31分“神舟十六号”飞船发射的过程中，当火箭在大气层中飞行时，会与大气层发生剧烈摩擦，其温度会升高，内能会增大，这是通过 的方式来改变火箭内能的；火箭用液态氢做燃料是因为液态氢的热值大，若液态氢的热值为1.4×108J/kg,则100kg液态氢完全燃烧放出的热量是 J。
三、作图题：本大题共2小题，共6分。
20.图中的虚线是通电螺线管的一条磁感线，请用箭头标出P点的磁感线方向，并在括号里标出静止小磁针的“N”或“S”极。
21.如图甲所示，某款“一开三孔双USB”插座，除了提供普通三孔插座外，还内置了一个USB供电模块，通过两根线和家庭电路相连，总开关同时控制三孔插座和供电模块。请在图乙中用笔画线代替导线将电路补充完整。
四、实验探究题：本大题共3小题，共25分。
22.如图是探究“电流通过导体时产生热量与哪些因素有关”的一套实验装置，两个透明容器中密封着等量的空气，U形管中有相同的液体。
（1）实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中______。
（2）甲装置可探究电流产生的热量与______的关系，通电一段时间后，（选填“左”或“右”）______侧容器中U形管中液面的高度差大。
（3）乙装置中的电阻R3的作用主要是使通过R1和R2的电流不相等。
（4）如果乙装置中R3发生了断路，保证通电时间相同，与步骤（3）相比较，则左侧U形管中液面的高度差将______（选填“变大”“变小”或“不变”）。
23.为了比较水和食用油的比热容，某同学用如图所示的器材进行了实验。实验数据记录如下：
（1）该实验除了图示中的实验器材以外，还需要的测量工具是停表、______和______；
（2）实验中，两烧杯内放入相同规格的电加热器，这样可以保证在相同的加热时间内，水和食用油吸收的热量______，通过比较______来比较水和食用油的吸热能力；
（3）由实验数据可知，______这种物质的吸热能力强；
（4）在此实验中，如果要使水和食用油的最后温度相同，就要给______加热更长的时间，此时水吸收的热量______（填“大于”“小于”或“等于”）食用油吸收的热量；
（5）实验中用到的研究方法除了转换法外还有______。实验中______（填“能”或“不能”）用体积相等的两种液体来做实验，原因是______。
24.小明在“测量定值电阻的阻值”的实验中（电源电压U已知且保持不变，滑动变阻器的最大阻值R0已知）

（1）如图甲所示是他连接的实验电路，其中有一根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。
（2）电路连接正确后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图乙所示，则被测电阻的阻值是______Ω。
（3）完成测电阻实验后，小明想，假如没有电流表，应该也能测出电阻的阻值，于是他设计了如图丙所示的电路，请你帮助他将实验步骤补充完整。
①______；
②未知电阻阻值的表达式Rx= ______（用已知量和所测物理量的符号表示）。
五、计算题：本大题共3小题，共26分。
25.在“探究水沸腾时温度变化的特点”实验中，用酒精灯给烧杯中的水加热，烧杯中盛有20℃、质量为100g的水，在一个标准大气压下加热至沸腾，假如完全燃烧酒精3g。[水的比热容为4.2×103J/（kg•℃），酒精的热值为3.0×107J/kg]求：
（1）水吸收的热量是多少？
（2）此过程中酒精灯烧水的热效率。
26.“坐位体前屈”是学生体质健康测试项目之一，图甲是某女生测试示意图，图乙是学习小组设计的测试仪电路原理图。电源电压恒为4.5V，电压表量程为0∼3V，定值电阻R0=10Ω，滑动变阻器Rl由长为30cm、粗细均匀的电阻棒改装而成，规格为1Ω/cm,允许通过的最大电流为0.3A。为保护电路安全，滑片P的起始位置A点设定在离电阻棒最左端O点5cm处。测试时，通过推动塑料挡板带动滑片P从起始位置A向右移动，并通过电压表的示数反映学生的测试结果。如表是初三女生测试等级与滑片P移动距离L的关系。

（1）滑片P在起始位置A点时，闭合开关S，通过R0的电流为0.3A，请计算此时R0两端电压大小；
（2）请推导出电压表示数U测与滑片移动距离L之间的关系式；为保护电路安全，计算出滑片移动的范围。
27.“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于0且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1=5V，调零后R2的滑片位置保持不变。
（1）当电压表示数为U1=5V时，求R1消耗的电功率；
（2）当电压表示数为U1=5V时，求R2接入电路中的阻值；
（3）某次检测中，电流表示数I1′=0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾。
1.【答案】D
2.【答案】D
3.【答案】A
4.【答案】D
5.【答案】A
6.【答案】B
7.【答案】D
8.【答案】D
9.【答案】C
10.【答案】C
11.【答案】B
12.【答案】B
13.【答案】B
14.【答案】C
15.【答案】C
16.【答案】用电器
并

17.【答案】乙
丁

18.【答案】S
亮

19.【答案】做功
1.4×1010

20.【答案】解：图中螺线管中电流的方向是向下的，根据安培定值可知，螺线管右端为N极，左端为S极；根据磁极间的相互作用规律可知，小磁针的右端为N极，左端为S极，在磁体的外部磁感线从N极出来，回到S极，所以P点磁感线方向是向左的，如图：

21.【答案】解：由题知，三孔插座和供电模块可以独立工作，即两者是并联的，而三孔插座和供电模块由总开关控制，说明开关在干路上，由此按家庭电路连接的要求补画电路如图所示：

22.【答案】液面高度差； 电阻；右； 变小
23.【答案】温度计;天平 相同;升高的温度 水 水;大于 控制变量法;不能;没有控制质量相同
24.【答案】5 将滑片置于阻值最大处，闭合开关，读出此时电压表示数Ux
25.【答案】解：
（1）一个标准大气压下水的沸点为100℃，即需将水加热至100℃，
水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×0.1kg×（100℃-20℃）=3.36×104J；
（2）3g酒精完全燃烧释放的热量：
Q放=mq=3×10-3kg×3.0×107J/kg=9×104J；
酒精灯烧水的热效率：
η==×100%≈37.3%。
答：（1）水吸收的热量是3.36×104J；
（2）酒精灯烧水的热效率是37.3%。
26.【答案】此时R0两端电压为3V；
U测与滑片移动距离L之间的关系式为U测=；为保护电路安全，滑片移动的范围0～15cm
27.【答案】解：（1）由电路图可知，气敏电阻R1与变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；
由图象可知，气体中酒精含量为0mg/100mL时，气敏电阻的阻值R1=50Ω，
R1消耗的电功率：P1===0.5W；
（2）此时R2两端的电压：U2=U-U1=6V-5V=1V，
根据串联电路的分压规律可得：=，即：=，
解得R2接入电路中的阻值：R2=10Ω；
（3）某次检测中，电流表示数I1′=0.2A，
根据欧姆定律可得，此时电路的总电阻：R总===30Ω，
由电阻的串联可得，此时气敏电阻R1的阻值：R1′=R总-R2=30Ω-10Ω=20Ω，
由图象可知，R1′=20Ω时，气体中酒精含量大于0mg/100mL且小于80mg/100mL，则此驾驶员属于酒驾。
答：（1）R1消耗的电功率为 0.5W；
（2）R2接入电路的阻值为 10Ω；
（3）此驾驶员为酒驾。 物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
6
45
食用油
200
20
6
70
初三女生测试等级标准
不合格
合格
良好
优秀
滑片移动距离L/cm
＜3.7
3.7≤L＜16.7
16.7≤L＜20.1
≥20.1
