2024年中考物理（包头）第二次模拟考试（含答案）

这是一份2024年中考物理（包头）第二次模拟考试（含答案），共21页。试卷主要包含了1820年奥斯特发现电流磁效应等内容，欢迎下载使用。
（考试时间：60分钟 试卷满分：60分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本题为单选题，包括8小题，每题3分，共24分）
1． 中华文明，源远流长；琴棋书画，恢弘博雅。如图，是中秋拍摄的一幅月上中天、天上月对水中月，天涯与共之景。关于水中月的形成，源于下列哪个物理原理（ ）
A．光的反射 B．光的折射
C．光的直线传播 D．光的色散
水是万物之源，亦是生命之源。斗转星移，岁月更迭，水的形态会发生变化。关于自然界水的物态变化及吸放热，下列说法正确的是（ ）
A．寒冬，堆好的雪人，过了几天发现变小了，是因为雪吸热后熔化
B．洗热水澡后，卫生间玻璃变得模糊，是因为水吸热后汽化
C．游泳上岸后，身上感觉冷是因为水吸热后升华
D．滴水成冰，是因为水放热后凝固
3．我们常以生活中的某些常识为“尺”进行估测，下列估测最接近实际的是（ ）
A．初三学生平均身高约为1m
B．一颗鸡蛋的质量约为1g
C．人对50m外的高山喊一声，从发声到听到回声所用的时间约为1s
D．初三学生大拇指指甲的面积约为1cm2
4．电与人类的生活息息相关。安全用电是每个公民必备的素养。家庭电路中的安全用电问题，下列说法正确的是（ ）
A．电路发生故障时，零线可能致人触电
B．人只要不接触带电体，就不会触电
C．更换灯泡，不需要断开电源
D．空气开关跳闸，一定是发生了短路，应立即重新合上开关
5．关于下面四幅图，下列说法正确的是（ ）
A．甲图是行走在沙漠中的骆驼，它之所以不会陷入沙中，是因为它对地面的压力和压强都大
B．乙图是工作中的船闸，其原理是连通器
C．丙图是自制水气压计，把它从山脚移到山顶，细管内水柱下降
D．丁图中，口含b管对a管上方吹气，a管水面上升是因为流速越大的位置压强越大

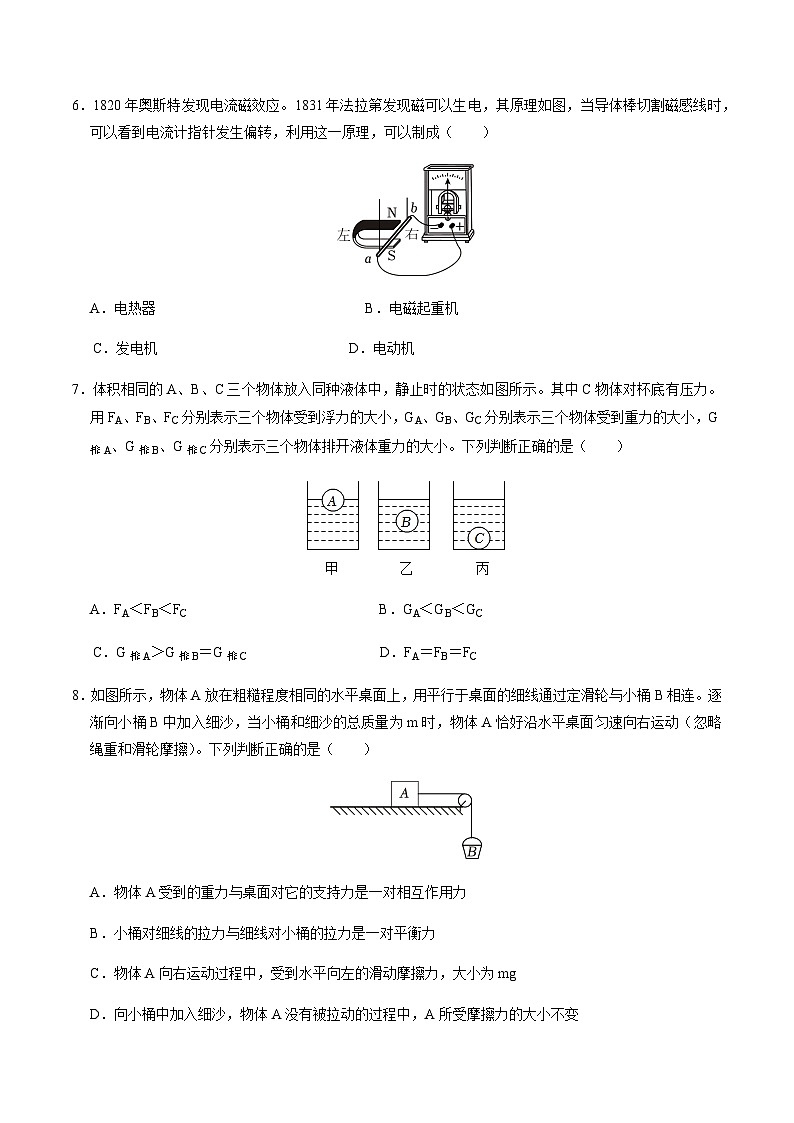

6．1820年奥斯特发现电流磁效应。1831年法拉第发现磁可以生电，其原理如图，当导体棒切割磁感线时，可以看到电流计指针发生偏转，利用这一原理，可以制成（ ）
A．电热器B．电磁起重机
C．发电机D．电动机
7．体积相同的A、B、C三个物体放入同种液体中，静止时的状态如图所示。其中C物体对杯底有压力。用FA、FB、FC分别表示三个物体受到浮力的大小，GA、GB、GC分别表示三个物体受到重力的大小，G排A、G排B、G排C分别表示三个物体排开液体重力的大小。下列判断正确的是（ ）
A．FA＜FB＜FC B．GA＜GB＜GC
C．G排A＞G排B＝G排C D．FA＝FB＝FC
8．如图所示，物体A放在粗糙程度相同的水平桌面上，用平行于桌面的细线通过定滑轮与小桶B相连。逐渐向小桶B中加入细沙，当小桶和细沙的总质量为m时，物体A恰好沿水平桌面匀速向右运动（忽略绳重和滑轮摩擦）。下列判断正确的是（ ）
A．物体A受到的重力与桌面对它的支持力是一对相互作用力
B．小桶对细线的拉力与细线对小桶的拉力是一对平衡力
C．物体A向右运动过程中，受到水平向左的滑动摩擦力，大小为mg
D．向小桶中加入细沙，物体A没有被拉动的过程中，A所受摩擦力的大小不变
二、实验题（本题包括4小题，每题3分，共12分）
9．笑笑同学在做“探究水在沸腾时温度变化特点”的实验中，当水温超过80℃时每隔2min记录一次温度，如表所示：
（1）水沸腾前某时刻温度计的示数如图甲所示，该时刻温度是 ℃；
（2）水在持续沸腾过程中 （选填“质量”或“温度”或“内能”）保持不变；
（3）根据表格中的数据，在图乙的方格纸上画出水的温度随时间变化的图象。
10．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时能在光屏上看到烛焰倒立、清晰的像，这个像是 （选填“虚像”或“实像”）；若保持透镜位置不变，从图示位置开始，将蜡烛沿光具座向右移动，移动过程中，不断调节光屏位置，在光屏上得到烛焰清晰的像，直到移动光屏不成像时，这个过程像的大小 （选填“逐渐变大”或“逐渐变小”或“先变大后变小”或“先变小后变大”）；继续将蜡烛沿光具座向右移动，人在透镜的 （选填“左侧”或“右侧”）可以看到烛焰正立放大的像。
11．自古以来，就有很多人认为，力是维持物体运动的原因。后来，伽利略提出，物体的运动不需要力来维持。我们通过实验来研究：如图所示，让同一小车从同一斜面的相同位置由静止滑下，保证小车到达水平面的速度相同，结果发现，随着小车受到的阻力减小，小车在水平面上滑行的距离变大。分析，思考，推理，得出正确结论：
（1）如果小车静止，不受力，小车将保持静止状态；
（2）如果小车运动，不受力，小车将保持匀速直线运动状态。
进而思考得出：
（1）如果一个物体不受力，这个物体将保持 ；
（2）力 （选择“是”或“不是”）改变物体运动状态的原因；
（3）牛顿第一定律 （选填“能”或“不能”）由实验直接验证。
12．小含同学在“伏安法测电阻”的实验中，器材如下：待测电阻Rx，阻值已知的定值电阻R0，电流表、电压表各一只，开关、导线若干，电源一个（电压恒定，大小未知）。
（1）该实验的实验原理是 （选填“I＝”或“R＝”或“U＝IR”）；
（2）如果实验中只有一只电压表或只有一只电流表，其他器材不变，则下列四种电路设计，能测出Rx的是 。
三、计算题（本题包括4小题，每题6分，共24分）
13．人类在漫长的历史长河中，创造了各种各样的工具，以无穷的智慧弥补了人类有限的力量，使工作更省力、更便捷，这些工具统称为机械。杠杆便是其中最简单的机械之一。如图所示，AB是一根长为1.6m的不计质量的杠杆，可以绕O点转动，在距O点0.4m的B端悬挂一质量为90kg，边长为30cm的匀质正方体合金块M，杠杆恰好在水平位置平衡。求：
（1）合金块M的密度为多少kg/m3；
（2）A端施加的竖直向下拉力FA的大小。
14．铭牌分别为“220V 800W”的电锅和“220V 1200W”的空调，接入如图所示的家庭电路中，求：
（1）只闭合开关S1，电锅正常工作，流过电路的电流；
（2）开关S1和S2都闭合，正常工作15分钟，电路消耗的电能是多少度。
15．如图所示，盛水的薄壁容器静置在水平桌面上。容器重为0.9N，底面积为8×10﹣3m2，容器中水重为6N，水面距容器底的距离为0.08m。现将物体A放入水中，静止时容器中的水未溢出。已知物体A的质量为0.09kg，体积为1.5×10﹣4m3（ρ水＝1.0×103kg/m3）。求：
（1）物体A未放入水中时，水对容器底的压强；
（2）物体A在水中静止时，容器对桌面的压强；
（3）物体A在水中静止时，受到浮力的大小。
16．在如图甲所示的电路中，电源电压保持不变。R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图象如图乙所示。求：
（1）电源电压和定值电阻R1的阻值；
（2）滑动变阻器R2的最大值和它消耗的最大功率。
2024年中考第二次模拟考试（包头卷）
物理·全解全析
一、选择题（本题为单选题，包括8小题，每题3分，共24分）
1． 中华文明，源远流长；琴棋书画，恢弘博雅。如图，是中秋拍摄的一幅月上中天、天上月对水中月，天涯与共之景。关于水中月的形成，源于下列哪个物理原理（ ）
A．光的反射 B．光的折射
C．光的直线传播 D．光的色散
【答案】A
【解析】解：水中月的形成，属于平面镜成像，是由光的反射形成的，故A正确，BCD错误。
故选A
水是万物之源，亦是生命之源。斗转星移，岁月更迭，水的形态会发生变化。关于自然界水的物态变化及吸放热，下列说法正确的是（ ）
A．寒冬，堆好的雪人，过了几天发现变小了，是因为雪吸热后熔化
B．洗热水澡后，卫生间玻璃变得模糊，是因为水吸热后汽化
C．游泳上岸后，身上感觉冷是因为水吸热后升华
D．滴水成冰，是因为水放热后凝固
【答案】D
【解析】A、寒冬，堆好的雪人，过了几天发现变小了，是因为雪吸热后发生了升华，直接变成了气态，故A错误；
B、洗热水澡后，卫生间玻璃变得模糊，是因为水蒸气发生了液化，液化放热，故B错误；
C、游泳上岸后，身上感觉冷是因为水吸热后发生了汽化，故C错误；
D、滴水成冰，是因为水放热后凝固，从液态变为固态，故D正确。
故选D。
3．我们常以生活中的某些常识为“尺”进行估测，下列估测最接近实际的是（ ）
A．初三学生平均身高约为1m
B．一颗鸡蛋的质量约为1g
C．人对50m外的高山喊一声，从发声到听到回声所用的时间约为1s
D．初三学生大拇指指甲的面积约为1cm2
【答案】D
【解析】解：A、初三学生平均身高约为1.6m，故A不合实际；
B、一颗鸡蛋的质量约为50g，故B不合实际；
C、声音在15℃空气中的传播速度约为340m/s，声音从发出到听到回声传播的距离为：s＝2×50m＝100m，则人对50m外的高山喊一声，从发声到听到回声所用的时间约为：t＝＝≈0.29s，故C不合实际；
D、学生的大拇指指甲的面积约为1cm2，故D符合实际。
故选D。
4．电与人类的生活息息相关。安全用电是每个公民必备的素养。家庭电路中的安全用电问题，下列说法正确的是（ ）
A．电路发生故障时，零线可能致人触电
B．人只要不接触带电体，就不会触电
C．更换灯泡，不需要断开电源
D．空气开关跳闸，一定是发生了短路，应立即重新合上开关
【答案】A
【解析】解：A、电路发生故障时，零线和火线可能会连通，零线可能致人触电，故A正确；
B、安全用电的原则是不接触低压带电体，不靠近高压带电体，所以人不接触带电体，也可能会触电，故B错误；
C、为了防止触电，更换灯泡时需要断开电源开关，故C错误；
D、空气开关跳闸说明电流过大，造成电流过大的原因可能是短路，也可能是用电器的总功率过大，因此要检查电路，电路无问题后再重新合上，故D错误。
故选A．
5．关于下面四幅图，下列说法正确的是（ ）
A．甲图是行走在沙漠中的骆驼，它之所以不会陷入沙中，是因为它对地面的压力和压强都大
B．乙图是工作中的船闸，其原理是连通器
C．丙图是自制水气压计，把它从山脚移到山顶，细管内水柱下降
D．丁图中，口含b管对a管上方吹气，a管水面上升是因为流速越大的位置压强越大
【答案】B
【解析】解：A、甲图是行走在沙漠中的骆驼，它之所以不会陷入沙中，是因为当它对地面的压力一定时，骆驼脚掌与沙漠的接触面积较大，则骆驼对沙面的压强较小，故A错误；
B、船闸属于连通器，在水不流动时，两侧水面保持相平，利用了连通器原理，故B正确；
C、把自制气压计从山下移到山顶，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下会有一部分水被压入玻璃管，因此管内水柱会升高，故C错误；
D、丁图中，口含b管对a管上方吹气，a管上方气体流速加快，压强减小，因此a管水面将上升，故D错误。
故选B。
6．1820年奥斯特发现电流磁效应。1831年法拉第发现磁可以生电，其原理如图，当导体棒切割磁感线时，可以看到电流计指针发生偏转，利用这一原理，可以制成（ ）
A．电热器B．电磁起重机
C．发电机D．电动机
【答案】C
【解析】解：1831年法拉第发现磁可以生电，其原理如图，当导体棒切割磁感线时，可以看到电流计指针发生偏转，利用这一原理，可以制成发电机，故C正确，ABD错误。
故选：C。
7．体积相同的A、B、C三个物体放入同种液体中，静止时的状态如图所示。其中C物体对杯底有压力。用FA、FB、FC分别表示三个物体受到浮力的大小，GA、GB、GC分别表示三个物体受到重力的大小，G排A、G排B、G排C分别表示三个物体排开液体重力的大小。下列判断正确的是（ ）
A．FA＜FB＜FC B．GA＜GB＜GC
C．G排A＞G排B＝G排C D．FA＝FB＝FC
【答案】B
【解析】解：（1）体积相同的A、B、C三个物体放入同种液体中，静止时的状态如图所示，可知B、C两物体排开液体的体积相同，大于A排开液体的体积，根据F浮＝ρ液gV排可知三个物体受到的浮力大小为：
FA＜FB＝FC ①
根据阿基米德原理，三个物体排开液体重力的大小
G排A＜G排B＝G排C；
（2）根据物体的浮沉条件有
FA＝GA②
FB＝GB ③
FC＜GC ④
由①②③④得出：
GA＜GB＜GC。
故选：B。
8．如图所示，物体A放在粗糙程度相同的水平桌面上，用平行于桌面的细线通过定滑轮与小桶B相连。逐渐向小桶B中加入细沙，当小桶和细沙的总质量为m时，物体A恰好沿水平桌面匀速向右运动（忽略绳重和滑轮摩擦）。下列判断正确的是（ ）
A．物体A受到的重力与桌面对它的支持力是一对相互作用力
B．小桶对细线的拉力与细线对小桶的拉力是一对平衡力
C．物体A向右运动过程中，受到水平向左的滑动摩擦力，大小为mg
D．向小桶中加入细沙，物体A没有被拉动的过程中，A所受摩擦力的大小不变
【答案】C
【解析】解：A、物块A的重力与桌面对它的支持力是作用在同一物体上的两个力，不是一对相互作用力，故A错误；
B、小桶对细线的拉力与细线对小桶的拉力，作用在不同的物体上，不是一对平衡力，故B错误；
C、沙桶与沙的总重力为G＝mg，使用定滑轮不能改变力的大小（忽略滑轮的摩擦），则物块受到的拉力大小为mg；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以滑动摩擦力的大小为mg，方向水平向左，故C正确；
D、继续向小桶中加入沙子，拉力增大，物体A没有被拉动的过程中，处于静止状态，受力平衡，摩擦力等于拉力，则A所受的摩擦力变大，故D错误。
故选：C。
二、实验题（本题包括4小题，每题3分，共12分）
9．笑笑同学在做“探究水在沸腾时温度变化特点”的实验中，当水温超过80℃时每隔2min记录一次温度，如表所示：
（1）水沸腾前某时刻温度计的示数如图甲所示，该时刻温度是 96 ℃；
（2）水在持续沸腾过程中 温度 （选填“质量”或“温度”或“内能”）保持不变；
（3）根据表格中的数据，在图乙的方格纸上画出水的温度随时间变化的图象。
【答案】（1）96；（2）温度； （3）见解答。
【解析】解：（1）由图知，温度计的分度值是1℃，温度计的示数是96℃；
（2）在水的沸腾过程中不断加热，但水的温度保持不变，故水沸腾的特点是：吸热，但温度不变；
（3）由表中数据，在坐标系中找出对应的点，然后连接起来，如下图所示：
10．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时能在光屏上看到烛焰倒立、清晰的像，这个像是 实像 （选填“虚像”或“实像”）；若保持透镜位置不变，从图示位置开始，将蜡烛沿光具座向右移动，移动过程中，不断调节光屏位置，在光屏上得到烛焰清晰的像，直到移动光屏不成像时，这个过程像的大小 逐渐变大 （选填“逐渐变大”或“逐渐变小”或“先变大后变小”或“先变小后变大”）；继续将蜡烛沿光具座向右移动，人在透镜的 右侧 （选填“左侧”或“右侧”）可以看到烛焰正立放大的像。
【答案】实像；逐渐变大；右侧。
【解析】解：能在光屏上看到烛焰倒立、清晰的像，说明这个像是实像；
若保持透镜位置不变，从图示位置开始，将蜡烛沿光具座向右移动，此时物距减小，根据凸透镜成实像时，物近像远像变大可知，这个过程像的大小逐渐变大；
继续将蜡烛沿光具座向右移动，此时物距小于焦距，根据u＜f，成正立、放大的虚像，像与物同侧，故人在透镜的右侧可以看到烛焰正立放大的像。
11．自古以来，就有很多人认为，力是维持物体运动的原因。后来，伽利略提出，物体的运动不需要力来维持。我们通过实验来研究：如图所示，让同一小车从同一斜面的相同位置由静止滑下，保证小车到达水平面的速度相同，结果发现，随着小车受到的阻力减小，小车在水平面上滑行的距离变大。分析，思考，推理，得出正确结论：
（1）如果小车静止，不受力，小车将保持静止状态；
（2）如果小车运动，不受力，小车将保持匀速直线运动状态。
进而思考得出：
（1）如果一个物体不受力，这个物体将保持 静止状态或匀速直线运动状态 ；
（2）力 是 （选择“是”或“不是”）改变物体运动状态的原因；
（3）牛顿第一定律 不能 （选填“能”或“不能”）由实验直接验证。
【答案】（1）静止状态或匀速直线运动状态；（2）是；（3）不能
【解析】解：（1）根据题中的分析、思考、推理，可进一步总结得出：如果一个物体不受力，该物体将保持静止状态或匀速直线运动状态；
（2）根据实验现象可知，小车的运动状态发生改变是由于受到阻力的作用，可以说明力是改变物体运动状态的原因；
（3）因实际生活中不受力的物体是不存在的，故牛顿第一定律不能用实验来直接验证。
故答案为：（1）静止状态或匀速直线运动状态；（2）是；（3）不能
12．小含同学在“伏安法测电阻”的实验中，器材如下：待测电阻Rx，阻值已知的定值电阻R0，电流表、电压表各一只，开关、导线若干，电源一个（电压恒定，大小未知）。
（1）该实验的实验原理是 R＝ （选填“I＝”或“R＝”或“U＝IR”）；
（2）如果实验中只有一只电压表或只有一只电流表，其他器材不变，则下列四种电路设计，能测出Rx的是 BD 。
【答案】（1）R＝；（2）BD。
【解析】解：（1）在“伏安法测电阻”的实验中，用电压表测电阻两端的电压，用电流表测通过电阻的电流，根据R＝求出电阻的阻值，故该实验的实验原理是R＝；
（2）A、两电阻串联，电压表测R0两端的电压，因无法得到Rx两端的电压和通过的电流，故A错误；
B、在没有电流表的情况下，可通过开关的转换使电压表分别测出Rx两端的电压和电源电压，根据串联电路分压原理求出待测电阻，故B正确；
C、两电阻并联，电流表测通过R0的电流，根据欧姆定律可以求出R0两端的电压，利用并联电路电压特点可以得出Rx两端的电压，但因无法得到通过Rx的电流，因此不能求出待测电阻的阻值，故C错误；
D、两电阻并联，通过开关的转换使电流表分别测出通过Rx的电流和干路电流，根据并联电路电压特点和电流规律得出Rx两端的电压，利用欧姆定律求出待测电阻，故D正确；
故选：BD。
三、计算题（本题包括4小题，每题6分，共24分）
13．人类在漫长的历史长河中，创造了各种各样的工具，以无穷的智慧弥补了人类有限的力量，使工作更省力、更便捷，这些工具统称为机械。杠杆便是其中最简单的机械之一。如图所示，AB是一根长为1.6m的不计质量的杠杆，可以绕O点转动，在距O点0.4m的B端悬挂一质量为90kg，边长为30cm的匀质正方体合金块M，杠杆恰好在水平位置平衡。求：
（1）合金块M的密度为多少kg/m3；
（2）A端施加的竖直向下拉力FA的大小。
【解析】解：（1）边长为30cm的匀质正方体合金块M的体积为：V＝l3＝（30cm）3＝2.7×104cm3＝0.027m3；合金块M的密度为：。
（2）根据杠杆的平衡条件可知：FA×OA＝GM×OB；
所以：＝。
答：（1）合金块M的密度为3.3×103kg/m3。
（2）A端施加的竖直向下拉力FA的大小为300N。
14．铭牌分别为“220V 800W”的电锅和“220V 1200W”的空调，接入如图所示的家庭电路中，求：
（1）只闭合开关S1，电锅正常工作，流过电路的电流；
（2）开关S1和S2都闭合，正常工作15分钟，电路消耗的电能是多少度。
【解析】解：（1）只闭合开关S1，电路中只有电锅接入，电源电压为220V，电锅正常工作，P＝P额＝800W，由P＝UI得流过电路的电流：I＝＝≈3.6A；
（2）开关S1和S2都闭合，电锅和空调并联接入电路，电源电压为220V，电锅和空调都正常工作，总功率P总＝800W+1200W＝2000W＝2kW，正常工作时间t＝15min＝0.25h，电路消耗的电能：
W总＝P总t＝2kW×0.25h＝0.5kW•h＝0.5度。
答：（1）只闭合开关S1，电锅正常工作，流过电路的电流约为3.6A；
（2）开关S1和S2都闭合，正常工作15分钟，电路消耗的电能是0.5度
15．如图所示，盛水的薄壁容器静置在水平桌面上。容器重为0.9N，底面积为8×10﹣3m2，容器中水重为6N，水面距容器底的距离为0.08m。现将物体A放入水中，静止时容器中的水未溢出。已知物体A的质量为0.09kg，体积为1.5×10﹣4m3（ρ水＝1.0×103kg/m3）。求：
（1）物体A未放入水中时，水对容器底的压强；
（2）物体A在水中静止时，容器对桌面的压强；
（3）物体A在水中静止时，受到浮力的大小。
【解析】解：（1）物体A未放入水中时，水对容器底的压强：p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.08m＝800Pa；
（2）物体A的重力：
GA＝mAg＝0.09kg×10N/kg＝0.9N，
物体A在水中静止时，容器对桌面的压力：
F＝G容+G水+GA＝0.9N+6N+0.9N＝7.8N，
容器对桌面的压强：
p′＝＝＝＝975Pa；
（3）物体A的密度：ρA＝＝＝0.6×103kg/m3，
由ρA＜ρ水可知，物体A在水中静止时处于漂浮状态，
则它受到的浮力：F浮＝GA＝0.9N。
答：（1）物体A未放入水中时，水对容器底的压强为800Pa；
（2）物体A在水中静止时，容器对桌面的压强为975Pa；
（3）物体A在水中静止时，它受到的浮力为0.9N。
16．在如图甲所示的电路中，电源电压保持不变。R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图象如图乙所示。求：
（1）电源电压和定值电阻R1的阻值；
（2）滑动变阻器R2的最大值和它消耗的最大功率。
【解析】解：（1）由甲图可知，该电路为串联电路，电流表测量电路中的电流，电压表V1测量的是定值电阻两端的电压，电压表V2测量的是滑动变阻器两端的电压；
由乙图可知当通过电路的电流为0.4A时，两电压表的示数都为4V，串联电路总电压等于各部分电压之和，所以电源电压：U＝U1+U2＝4V+4V＝8V；
定值电阻R1的阻值：R1＝＝＝10Ω；
（2）根据欧姆定律知，当滑动变阻器连入电路中的电阻最大时，电路中电流最小，根据串联分压原理可知此时滑动变阻器两端的电压最大，
由图乙可知此时滑动变阻器两端的电压为6V，则定值电阻两端的电压：U1′＝U﹣U2＝8V﹣6V＝2V，
此时通过电路的电流：I′＝＝＝0.2A，
滑动变阻器R2的最大值：R2＝＝＝30Ω；
滑动变阻器的电功率等于电路总功率与定值电阻的功率之差，即P＝UI﹣I2R1＝8V×I﹣I2×10Ω，
根据抛物线的性质可知当I＝＝＝0.4A时，滑动变阻器的电功率最大，
最大为P＝8V×0.4A﹣（0.4A）2×10Ω＝1.6W。
答：（1）电源电压为8V，定值电阻R1的阻值为10Ω；
（2）滑动变阻器R2的最大值为30Ω，它消耗的最大功率为1.6W。
时间/min
0
2
4
6
8
10
水的温度/℃
80
86
92
98
98
98
时间/min
0
2
4
6
8
10
水的温度/℃
80
86
92
98
98
98
