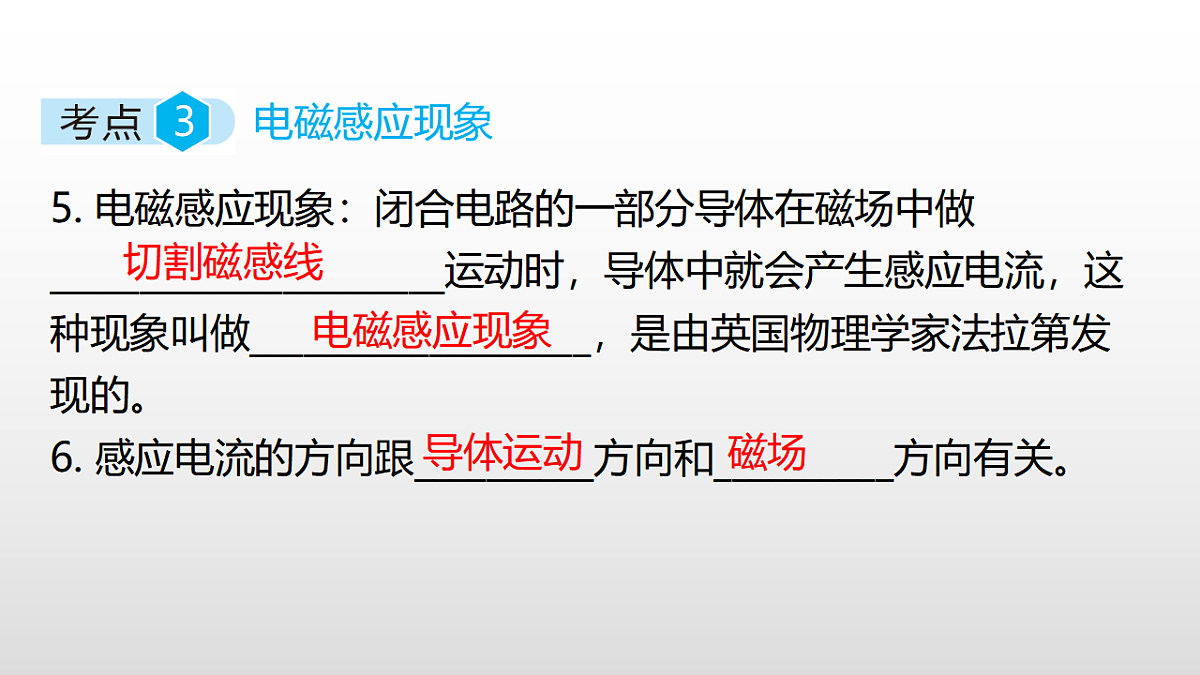

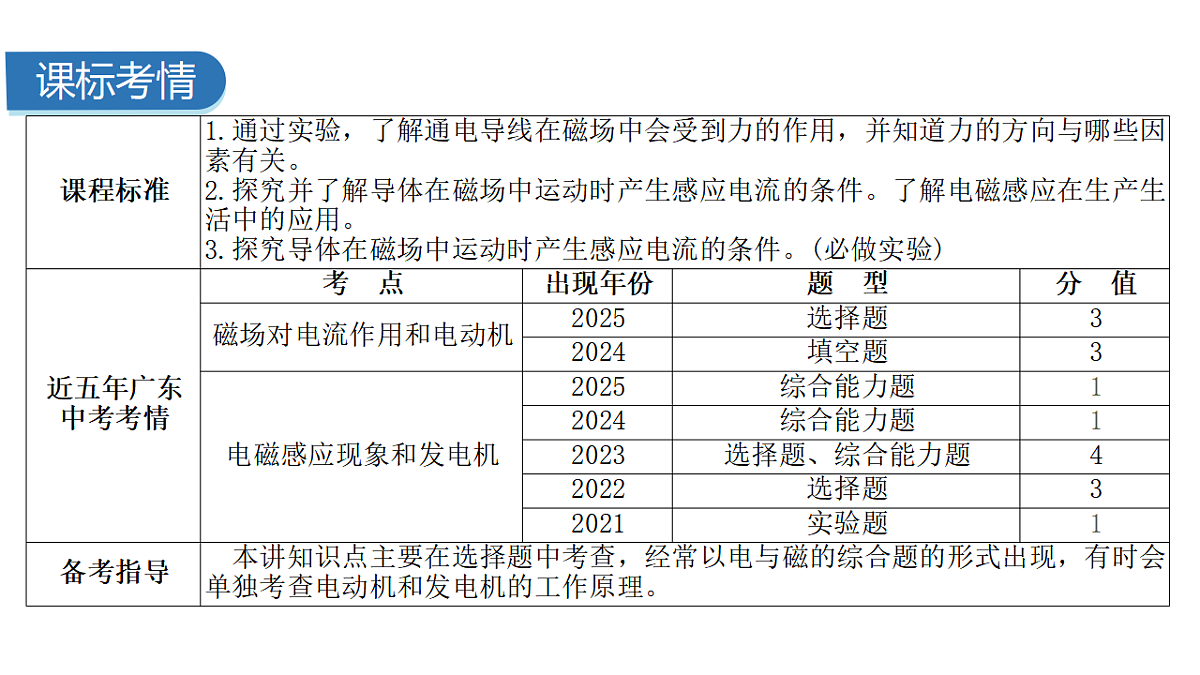

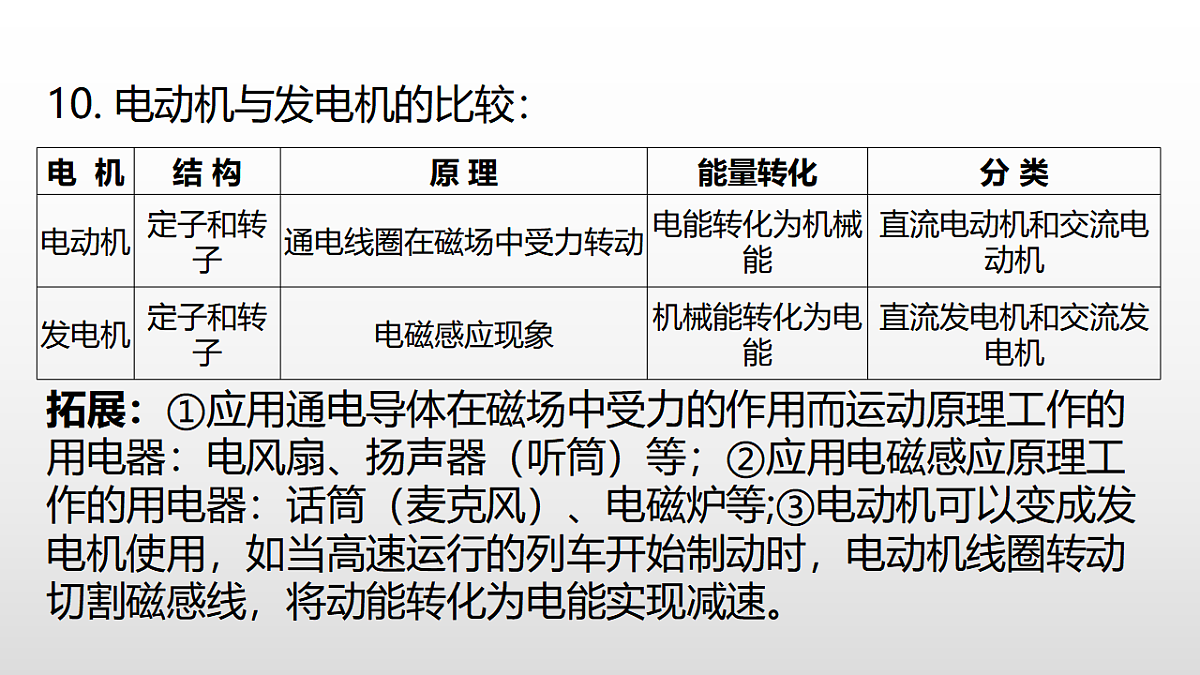

第一轮 基础过关模块四 电 和 磁第31讲 电动机 发电机目 录CONTENTS课标考情考点梳理1. 磁场对电流的作用：通电导体在磁场中会受到力的作用，力的方向跟__________方向和__________方向有关。 电流磁场2. 电动机的主要部件是定子和转子，电动机在电路图中的符号是__________。 3. 直流电动机是根据通电线圈在磁场中受力转动的原理制成的，它通过__________来改变线圈中的电流方向，使其连续转动。 4. 能量转化：电动机工作时将__________能转化为__________能。 Ⓜ换向器电机械5. 电磁感应现象：闭合电路的一部分导体在磁场中做______________________运动时，导体中就会产生感应电流，这种现象叫做___________________，是由英国物理学家法拉第发现的。 6. 感应电流的方向跟__________方向和__________方向有关。 切割磁感线电磁感应现象导体运动磁场7. 发电机是利用_____________原理制成的。8. 交变流电：大小和方向周期性变化的电流叫做交变电流。我国电网以交流供电，频率为50 Hz。9. 能量转化：发电机工作时将__________能转化为__________能。 电磁感应机械电10. 电动机与发电机的比较：拓展：①应用通电导体在磁场中受力的作用而运动原理工作的用电器：电风扇、扬声器（听筒）等；②应用电磁感应原理工作的用电器：话筒（麦克风）、电磁炉等;③电动机可以变成发电机使用，如当高速运行的列车开始制动时，电动机线圈转动切割磁感线，将动能转化为电能实现减速。教材精练1. （RJ九全P164）用如图1-31-1所示的装置研究磁场对通电导体棒的作用时，如果闭合开关后导体棒向左运动，怎样操作可以使导体棒向右运动?答:将电源正负极对调,改变通过ab的电流方向;或者将磁体上下的N、S极对换。2. （RJ九全P164）一台电动机的额定电压是220 V, 额定功率是5.5 kW,它正常工作时的电流是__________A,连续工作2 h耗电__________kW·h。3. （RJ九全P171）下图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，在哪种情况下会产生感应电流?（双选）（ ）2511CD4. （RJ九全P171）我国供生产和生活用的交变电流，频率是__________Hz，电流方向在每秒内变化__________次。50100疑难精讲【例1】风能作为一种清洁的新能源，越来越受到世界各国的重视。风力发电（如图1-31-2）已成为我国新能源战略的重要组成部分。下列选项中与风力发电机原理相同的是（ ）C电磁现象的辨识及应用疑难点 突破指引：A图是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场；B图是电铃的工作原理图，是利用电流的磁效应来工作的；C图，闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流，这是电磁感应现象，是发电机的工作原理；D图，电路中有电源，通电导体受到磁场力的作用发生运动，是电动机的工作原理。【变式1】如图1-31-3所示，一种环保型手电筒，筒内有一个能滑动的圆柱形磁铁，外圈套着一个线圈。只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。下列与此手电筒工作原理相同的是（ ） C【变式2】如图1-31-4所示，以塑料管为连接轴将两个玩具电动机的转轴连接起来，把甲电机与一个小灯泡L连接，乙电机与电源连接。闭合开关S，两个电机均转动起来，小灯泡L也亮了。下列说法正确的是（ ）A. 甲电机相当于发电机，乙电机相当于电动机B. 甲电机相当于电动机，乙电机相当于发电机C. 在甲、乙两电机转动时，都将机械能转化为电能D. 甲、乙两电机都是根据电磁感应原理来工作的A重点实验探究导体在磁场中运动时产生感应电流的条件【例】如图1－31－5所示，某小组在探究“导体在磁场中运动时产生感应电流的条件”，实验时保持磁体位置不变。 (1)__________首先发现了电磁感应现象。(2)实验通过___________________________________来判断电路中是否有电流。 法拉第观察灵敏电流计指针是否偏转_(3)如图甲所示，电流计指针不偏转，这是因为导体ab______________。 (4)如图乙所示，电流计指针也不偏转，这是因为______________。(5)如图丙所示，电流计指针仍不偏转，这是因为导体ab虽有运动，但没有__________________。 没有运动开关没闭合切割磁感线(6)分析比较上图前面四个实验现象，可以初步得出产生感应电流的条件：______________的一部分导体，在磁场中做______________运动。 (7)比较丁、己两图可以得出感应电流的方向跟__________方向有关的结论；比较丁、戊两图可以得出感应电流的方向跟__________________方向有关的结论。 闭合电路切割磁感线磁场导体的运动考点精练1. （2025广安）如图1-31-6是2024年杭州马拉松推出的机器狗配速员，机器狗内部电动机的工作原理是（ ）A. 电磁感应现象B. 通电导体在磁场中受到力的作用C. 电流的磁效应D. 电流的热效应B2. （2025广东）如图1-31-7所示实验中，闭合开关，导体ab向右运动，下列操作能让导体ab向左运动的是（ ）A. 改变电压大小B. 改变电流方向C. 改变电流大小D. 改变导体ab长度B3. （2025广州一模）如图1-31-8所示，在磁场中的矩形铜线框处于静止状态。闭合开关后，AB段导体受到向上的磁场力，则（ ）A. 电路中M处的电流大于Q处的电流B. CD段导体受到磁场力的方向向下C. 矩形铜线框一定发生转动D. 若只将电源正负极对调，CD段受到磁场力的方向一定向下D4. （2025汕头一模）如图1-31-9是小明自制的电动机：金属支架m、n固定在木板上；粗漆包线绕成矩形线圈abcd，两端伸出作为引线并放在支架上；用另一段漆包线绕在铁芯上制作电磁铁，置于线圈之下。按图示接入电路。关于自制电动机下列说法正确的是（ ）A. 矩形线圈与下方电磁铁串联B. 引线上的漆皮是绝缘体，必须全部刮掉C. 闭合开关，通电线圈上端磁极是N极D. 线圈通电会转动，与扬声器的工作原理相同D5. （2025梅州二模）如图1-31-10所示，这是一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一镁片和一碳片。当往杯中倒入盐水，使镁片和碳片都浸入盐水中时，小车就能缓缓向前运动。插入镁片和碳片的盐水杯相当于电路中的__________（填“用电器”或“电源”），它工作时将__________能转化为电能。驱动玩具车前进的电动机是根据______________________________________的原理工作的。电源化学通电导体在磁场中受力运动6. （2025烟台）如图1-31-11所示是“探究导体在磁场中运动时产生感应电流的条件”实验的装置，下列关于该实验说法正确的是（ ）A. 该装置也可以探究通电导线在磁场中受到力的作用B. 该装置也可以探究感应电流方向跟导体运动方向有关C. 扬声器就是通过本实验的原理进行工作的D. 闭合电路的部分导体在磁场中运动一定会产生感应电流B7. （2025广西）如图1-31-12所示，悬挂在蹄形磁体两极间的导体与灵敏电流计构成闭合回路。当导体静止不动时，电流计指针__________；当导体向右运动时，电流计指针__________（填“偏转”或“不偏转”）。 不偏转偏转8. （2025珠海二模）如图1-31-13所示装置，将条形磁体迅速插入线圈中时，观察到电流表指针偏转，这是______________现象；通电线圈两端相当于条形磁体两极，若某一瞬间产生的电流方向如图1-31-13所示，则此时线圈的A端为__________极；若条形磁体放在线圈中静止不动，则电流表指针__________（填“会”或“不会”）偏转。电磁感应N（北）不会9. （2025东莞二模）小张利用如图1-31-14所示装置探究“导体在磁场中运动时产生感应电流的条件”，闭合开关后，他发现导体ab在磁场中沿着__________（填“竖直”或“左右”）方向运动时，导体中产生感应电流。生产生活中的__________（填“发电机”或“电动机”）是利用该实验原理工作的；若将导体ab换成玻璃棒后做同样运动，灵敏电流计指针__________（填“会”或“不会”）发生偏转。竖直发电机不会10. （2025山西）小亮把旧电风扇中的电动机拆下来，将它与小灯泡连接成如图1-31-15所示的闭合电路，在电机转轴一端插入细铁棒，快速转动铁棒，灯泡开始发光。下列说法正确的是（ ）A. 灯泡发光，说明该装置中一定有干电池B. 转动铁棒，电机线圈做切割磁感线运动C. 转动铁棒，电机就将电能转化为机械能D. 若铁棒反向转动，电路中不能产生电流 B11. （2025眉山）如图1-31-16所示实验。说法正确的是（ ）A. 甲图说明通电导体周围存在磁场B. 乙图说明电磁铁磁性强弱与电流大小有关C. 丙图说明通电导体在磁场中要受到力的作用D. 丁图说明导体在磁场中运动能产生感应电流A12. （2025成都）将两个玩具电动机M1、M2的转轴用塑料管连接起来，如图1-31-17。闭合开关，小灯泡发光，原因是M1带动M2，让M2的线圈切割__________，产生感应电流。若只将电池的正负极对调，闭合开关后M1的转动方向会__________。磁感线改变省考新趋1. 如图1-31-18，创新小组自制小小电动机：用硬金属丝制作两支架m、n，固定在木板上；把一段粗漆包线绕成矩形线圈abcd，漆包线的两端伸出作为引线，用小刀刮两端引线的漆皮，左端全部刮掉，右端只刮上半周或下半周，将引线放在支架上；用另一段漆包线绕在铁芯上制作电磁铁，置于线圈之下。把线圈和电磁铁按图示接入电路，闭合开关，用手轻推一下，线圈就会不停地转下去。跨学科实践：制作简易直流电动机（RJ九全）（1）引线上的漆皮要刮掉，原因是漆皮属于__________。（2）线圈abcd与电磁铁的连接方式是__________联；电磁铁外部的磁场与__________磁体的磁场相似，电磁铁上端的磁极是__________极。绝缘体并条形S（3）线圈转动一周时，只有半周获得了动力，要靠__________转过另半周。（4）若把电池正负极对调，闭合开关，线圈的转动方向将__________（填“改变”或“不变”）。惯性不变2. 宁夏境内首条高速铁路——“银西高铁”线路全长约618 km，设计行车时速为250 km，预留每小时350 km的提速条件，其中宁夏境内长约182 km。高铁车组与传统列车相比，在设计上采用了许多新技术。 跨学科实践：高铁提速的可行性分析（YH九下）（1）如图1-31-19所示，高铁车头采用流线型设计可以减小_______________。（2）高铁列车速度从200 km/h降到90 km/h的过程中不采用机械刹车，而是利用“再生制动”技术；列车由于__________继续行驶并带动电机逆转发电，把列车的机械能转化为_______能；当车速降到90 km/h时，实施机械刹车，利用刹车片与轴之间的摩擦力使车速减小。（3）若列车按设计时速行驶，从银川到达西安至少需要__________h。空气阻力惯性电2.472 谢 谢 !
