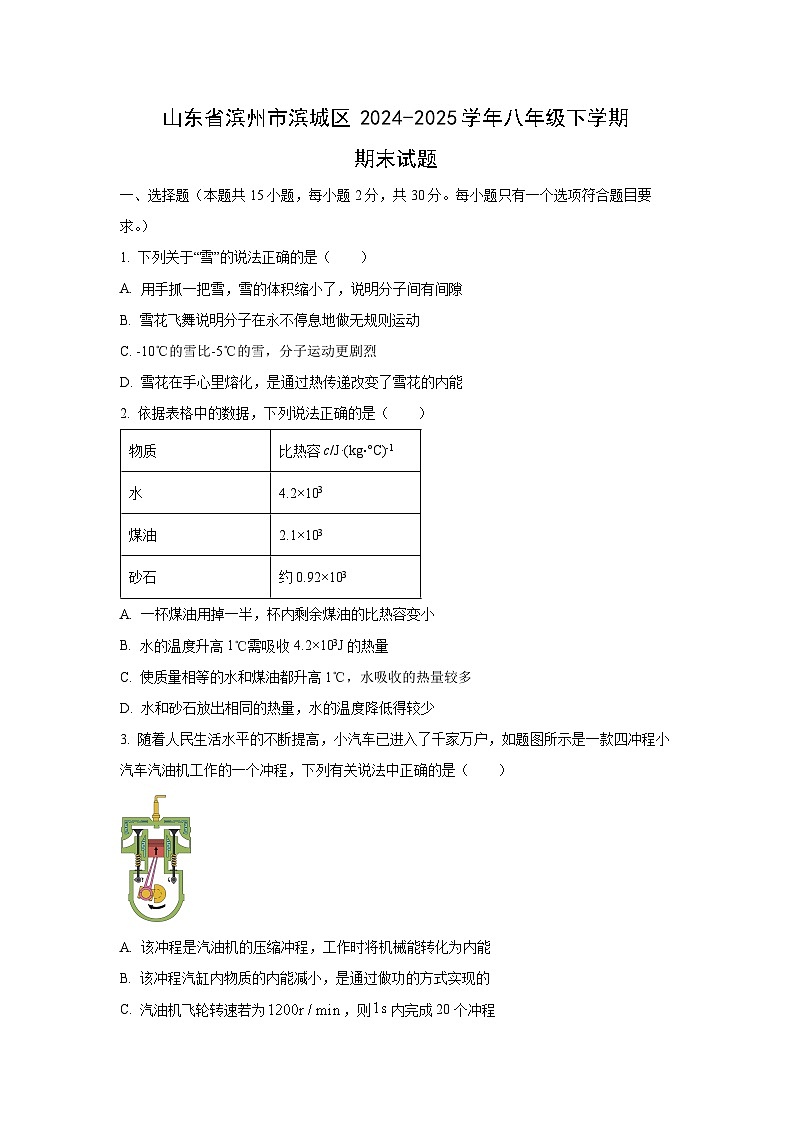

山东省滨州市滨城区2024-2025学年八年级下学期期末物理试卷（学生版）

这是一份山东省滨州市滨城区2024-2025学年八年级下学期期末物理试卷（学生版），共11页。试卷主要包含了选择题，填空，作图与实验探究题，综合题等内容，欢迎下载使用。
一、选择题（本题共15小题，每小题2分，共30分。每小题只有一个选项符合题目要求。）
1. 下列关于“雪”的说法正确的是（ ）
A. 用手抓一把雪，雪的体积缩小了，说明分子间有间隙
B. 雪花飞舞说明分子在永不停息地做无规则运动
C. -10℃的雪比-5℃的雪，分子运动更剧烈
D. 雪花在手心里熔化，是通过热传递改变了雪花的内能
2. 依据表格中的数据，下列说法正确的是（ ）
A. 一杯煤油用掉一半，杯内剩余煤油的比热容变小
B. 水的温度升高1℃需吸收4.2×103J的热量
C. 使质量相等的水和煤油都升高1℃，水吸收的热量较多
D. 水和砂石放出相同的热量，水的温度降低得较少
3. 随着人民生活水平的不断提高，小汽车已进入了千家万户，如题图所示是一款四冲程小汽车汽油机工作的一个冲程，下列有关说法中正确的是（ ）
A. 该冲程是汽油机的压缩冲程，工作时将机械能转化为内能
B. 该冲程汽缸内物质的内能减小，是通过做功的方式实现的
C. 汽油机飞轮转速若为，则内完成20个冲程

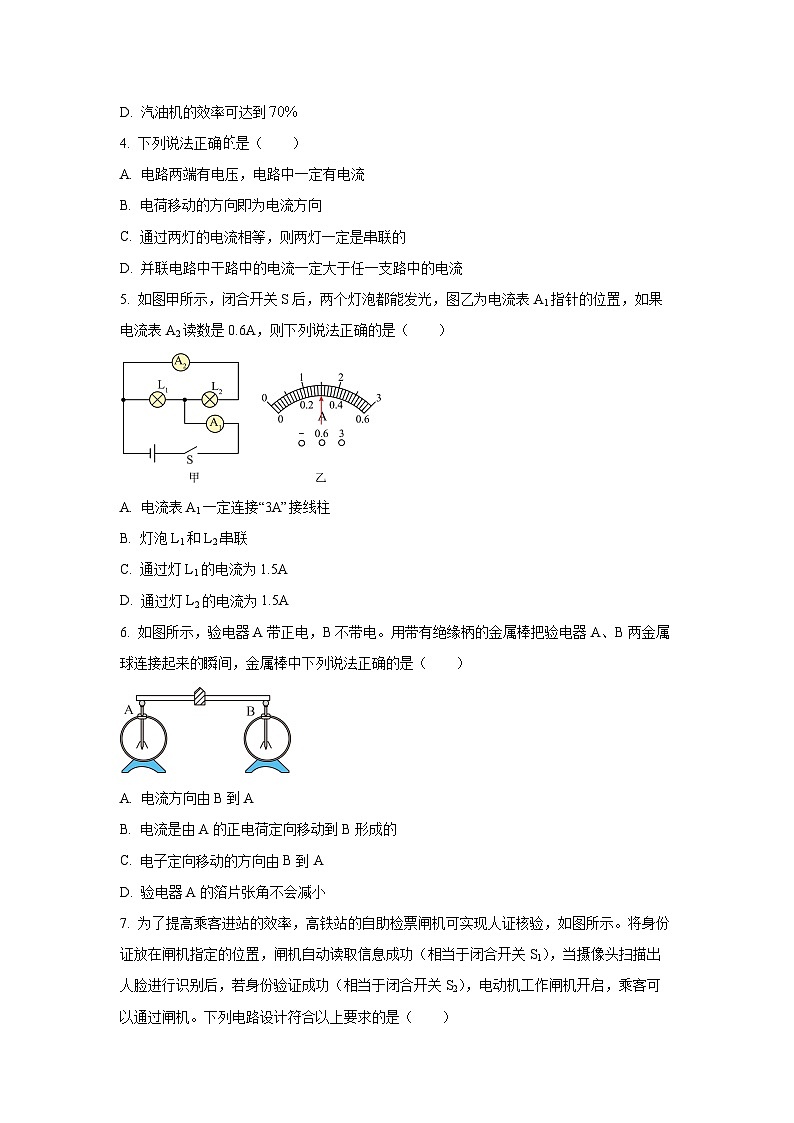

D. 汽油机的效率可达到
4. 下列说法正确是（ ）
A. 电路两端有电压，电路中一定有电流
B. 电荷移动的方向即为电流方向
C. 通过两灯的电流相等，则两灯一定是串联的
D. 并联电路中干路中的电流一定大于任一支路中的电流
5. 如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（ ）
A. 电流表A1一定连接“3A”接线柱
B. 灯泡L1和L2串联
C. 通过灯L1的电流为1.5A
D. 通过灯L2的电流为1.5A
6. 如图所示，验电器A带正电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中下列说法正确的是（ ）
A. 电流方向由B到A
B. 电流是由A的正电荷定向移动到B形成的
C. 电子定向移动的方向由B到A
D. 验电器A的箔片张角不会减小

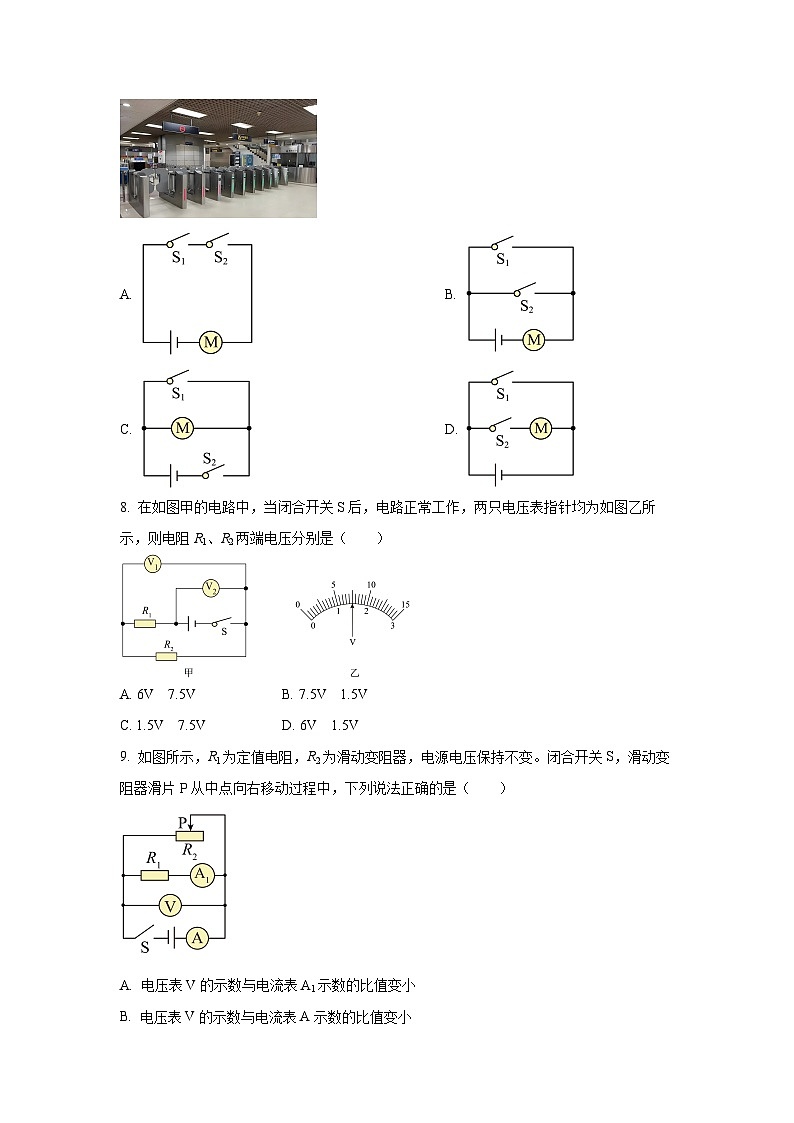

7. 为了提高乘客进站的效率，高铁站的自助检票闸机可实现人证核验，如图所示。将身份证放在闸机指定的位置，闸机自动读取信息成功（相当于闭合开关S1），当摄像头扫描出人脸进行识别后，若身份验证成功（相当于闭合开关S2），电动机工作闸机开启，乘客可以通过闸机。下列电路设计符合以上要求的是（ ）
A. B.
C. D.
8. 在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（ ）
A. 6V 7.5VB. 7.5V 1.5V
C. 1.5V 7.5VD. 6V 1.5V
9. 如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是（ ）
A. 电压表V的示数与电流表A1示数的比值变小
B. 电压表V的示数与电流表A示数的比值变小
C. 电流表A示数变小，电流表A1示数变小，电压表V示数不变
D. 电流表A示数变小，电流表A1示数不变，电压表V示数不变
10. 如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
A. 气敏电阻R2阻值越大，电压表的示数越大
B. 通过电阻R1的电流越大，电压表的示数越大
C. 通过电阻R1的电流越小，电阻R2两端电压越小
D. 气敏电阻R2的阻值越大，通过电阻R2的电流越小
11. 甲、乙两只普通照明灯泡的铭牌如图所示（设小灯泡电阻不变），下列说法中正确的是（ ）
A. 乙灯的实际功率一定是60W
B. 将乙灯接入110V电路，它的实际功率为30W
C. 若两灯串联在220V的电路中，则乙灯较暗
D. 两灯均正常发光时，乙灯消耗的电能较多
12. 小滨在家中拍到一张电能表的照片，如图所示。下列说法不正确的是（ ）
A. 此电能表的额定功率为2200W
B. 此电能表应接在220V的电路中使用
C. 拍照片时，电能表的读数为2829.6kW·h
D. 电能表转盘转过3000转，表示小滨家中用电器消耗了1度电
13. 关于电功和电功率的概念，下列说法中正确的是（ ）
A. 用电器的电功率越大，做功就越多
B. 用电器的额定功率越大，消耗的电能就越多
C. 电功率是表示电流做功快慢的物理量
D. 电流做功的过程就是电能转化为内能的过程
14. 如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2最大阻值为20Ω。电压表量程为0~3V，电流表量程为0-0.6A。在保证电路各元件安全的前提下，电压表示数随滑动变阻器阻值变化的关系图像如图乙所示。下列说法中不正确的是（ ）
A. 电源电压为6VB. 定值电阻R1阻值为10Ω
C. 电路的最小功率为1.2WD. 电流表示数变化范围为0.2~0.6A
15. 小如用如图装置“探究电流通过导体时产生热量的多少跟什么因素有关”的实验中，两个相同透明容器中分别接入了电阻丝R1和R2且密封着等量的空气，并与装有相同液体的U形管相连通，电阻丝R3与图中电阻丝R2并联置于容器外，将导线a和b接入电路进行实验，下列说法错误的是（ ）
A. 实验时U形管中液面高度没有变化，一定是电路中某处断路
B. 该装置可以探究电流通过导体产生的热量与通电时间的关系
C. 若R1和R2的阻值相等，则可以探究电流通过导体产生的热量与电流的关系
D. 若要探究电流通过导体产生的热量与电阻的关系，则可去掉R3，使R1和R2电阻不同
二、填空（本题共5小题，每空1分，共12分。）
16. 小滨同学用相同的电加热器分别对质量均为0.2kg的水和另一种液体加热，给水加热是通过______的方式使水的内能增加；得到的实验数据如下图所示，则水在16min内吸收的热量为______J，另一种液体的比热容为______。
17. 2024年9月25日，中国人民解放军向太平洋相关公海海域，成功发射1发携载训练模拟弹头的洲际弹道导弹（如图所示），准确落入预定海域。该洲际弹道导弹的发动机是______（选填“电动机”或“热机”），工作时将______能转化为内能再转化为______能。
18. 如图所示电路，甲、乙是电流表或电压表，闭合开关S，电阻、并联。请判断甲、乙分别是什么表，将电表的符号填在横线上：甲______，乙______。
19. 如图甲所示是便携式封口机，工作时利用电流的______效应，使发热电阻温度快速升高，熔化塑料包实现封口。若封口时由于温度过高总是把塑料袋烫坏，应将发热电阻换成阻值更______的电阻。
20. 某手机电池铭牌上标有“5V 4000mA·h”的字样，手机正常使用时的功率为，电池充满电储存的电能为_____焦。该手机在充满电压正常使用，直到电池电量剩余40%，则该手机已经使用的时间是_____min。
三、作图与实验探究题（本题共4小题，每空1分，作图题4分，共24分）
21. 如图，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。滑片P向右滑动时，灯泡L2变亮，请根据电路图用铅笔画线表示导线将实物图连接起来，补充完整（导线不能交叉，电表和变阻器按要求连接）。
22. 学习小组进行了3组探究实验，甲“探究不同物质吸热升温的现象”、乙“比较质量相等的不同燃料燃烧放出的热量”和丙“探究电阻对电流产生热量多少的影响”；
（1）甲、乙、丙中除了图中的器材，还要用到的测量工具是天平和___________；
（2）甲图物质吸收热量的多少用___________来表示，乙丙图物质吸收热量的多少用___________来表示（填“加热时间的长短”和“温度计示数的变化”）；这种研究方法叫做___________；
（3）把丙图中一个烧瓶里的液体换成等质量的另一种液体，___________（“能”或“不能”）完成图甲实验；
（4）学习小组对丙图实验装置进行了改进，改进后如图所示；
如上图，利用A、B可以研究电流通过导体产生热量的多少与___________的关系；利用A、C可以研究电流通过导体产生热量的多少与___________的关系。
23. 在“探究电流与电阻关系”的实验中，已知电源电压为6V，实验用到的电阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）实验时，闭合开关发现电流表无示数，电压表也无示数，则_________；
A. 滑动变阻器短路B. 滑动变阻器断路
C. R短路D. R断路
（2）排除故障，将电阻接入电路，闭合开关调节滑片，当电压表示数为_________V时，记录电流表示数，如图乙，将R由5Ω换成10Ω时，应向_________端移动滑片，实验过程中滑动变阻器的作用除了保护电路还有_________。
（3）由图像可得到的结论是：当电压一定时，通过导体的电流与导体的电阻成_________。
（4）为完成整个实验应选取的滑动变阻器最大阻值不小于_________Ω。
24. 在测量小灯泡的电功率的实验中，小灯泡的额定电压为2.5V。
（1）连接电路时应该将滑动变阻器滑片移动到阻值最大的位置，这样做是为了______；
（2）将实物电路连接完整后，闭合开关，发现小灯泡不亮，电压表有示数，电流表无示数，则出现这种情况的原因可能是______；
（3）先调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，则灯泡的额定功率为______W；
（4）分析实验数据可知，要在测量完小灯泡的额定功率后继续实验得到表中的数据，应将滑动变阻器的滑片逐渐向______（选填“左”或“右”）端滑动，在这个过程中，小灯泡的灯丝电阻逐渐______（选填“变大”、“变小”或“不变”），小灯泡的亮度会______（“越来越亮”或“越来越暗”）；
（5）小明发现可以分别计算出每组小灯泡两端的电压与电流的比值，得到每组实验中小灯泡的阻值，然后取平均值作为小灯泡正常发光时的电阻，这种数据处理方式是______（选填“合理”或“不合理”）的。
四、综合题（本题共3小题，第25题8分，第26题14分，第27题12分，共34分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。）
25. 太阳能是21世纪重点开发利用的能源之一，如今太阳能热水器已走进千家万户。如图所示，某家庭太阳能热水器阳光照射时，平均每小时吸收的太阳能，若热水器吸收8h的太阳能，可以使质量为100kg的水温度升高50C。已知水的比热容，天然气的热值。求：
（1）水吸收的热量；
（2）该太阳能热水器的效率；
（3）若这些水吸收的热量由天然气来提供，假设天然气完全燃烧放出的热量全部被水吸收，则需要多少m3的天然气。
26. “开车不饮酒，酒后不开车”是每一位司机都必须遵守的交通法规。图甲是气体中酒精浓度测试仪的原理图，电源电压U =12V，R1是气敏电阻，其阻值随气体中酒精浓度的变化规律如图乙所示。气体中酒精浓度大于或等于20mg/100mL，小于或等于80mg/100mL为酒驾。测试仪使用前应先调零，即当气体中酒精浓度为0时，调节滑动变阻器R2的滑片，使电压表示数U1=10V，调零后R2的滑片位置保持不变。求：
（1）调零后，电路中的电流和R2接入电路中的阻值；
（2）当U1=10V时，R2消耗的电功率：
（3）在某次检测中，电流表示数为0.2A，试通过计算分析，判断该司机是否属于酒驾。
27. 如图是某电烤箱的电路图，R1、R2两根电阻丝阻值均不变，如表为其铭牌，其中高温挡额定功率模糊不清。
（1）分析电路可知，当S1断开，S2接b时，R1、R2串联，此时为___________（选填“低温”、“中温”或“高温”）挡；S1闭合，S2接b时，R1单独工作，则此时为___________（选填“低温”、“中温”或“高温”）挡。
（2）R1和R2的电阻分别是多少欧？
（3）该电烤箱高温挡的额定功率为多少瓦？
物质
比热容c/J·(kg⋅°C)-1
水
4.2×103
煤油
2.1×103
砂石
约0.92×103
实验次数
1
2
3
4
5
电压 U/V
2.5
20
1.5
1.0
0.5
电流 I/A
0.25
0.21
0.15
0.11
XX牌电烤箱
额定电压
220V
额定功率
高温挡
XXW
中温挡
2420W
低温挡
484W
