2025-2026学年北京市顺义区第一中学高二上学期期中考试物理试卷（含答案）

这是一份2025-2026学年北京市顺义区第一中学高二上学期期中考试物理试卷（含答案），共19页。试卷主要包含了单选题，多选题，实验题，解答题等内容，欢迎下载使用。

一、单选题
1．比值定义法，就是用两个基本的物理量的“比”来定义一个新的物理量的方法，下列表达式中不属于比值定义的是（ ）
A．B．C．D．
2．用表示电容器的电容，表示电容器所带的电荷量，表示电容器两极板间的电势差。给一固定电容器充电，在下面四幅图中，能正确反映上述物理量之间关系的是（ ）
A．B．
C．D．
3．某电场区域的电场线如图所示，a、b是其中一条电场线上的两点，下列说法正确的是（ ）
A．a点的电势比b点低
B．a点的场强方向沿着a点的电场线向左
C．负电荷在a点的电势能小于于它在b点的电势能
D．正电荷从b点运动到a点电场力做正功

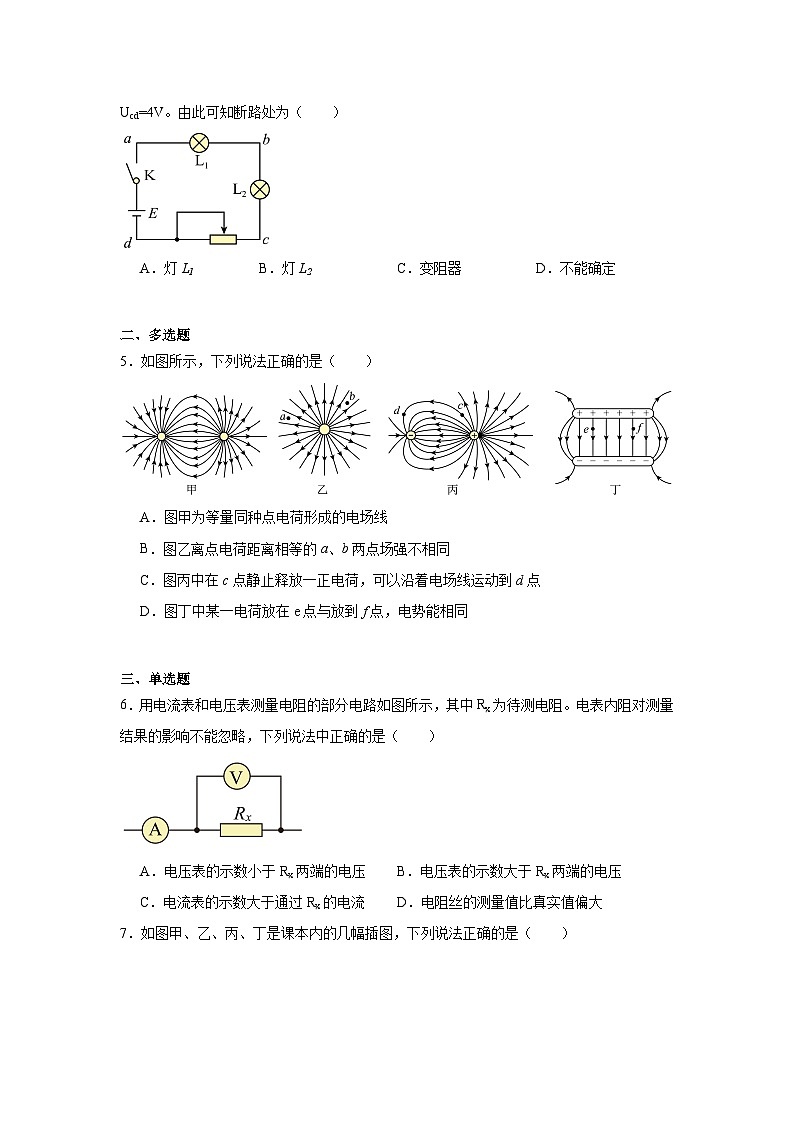

4．如图所示，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V。由此可知断路处为（ ）
A．灯L1B．灯L2C．变阻器D．不能确定
二、多选题
5．如图所示，下列说法正确的是（ ）
A．图甲为等量同种点电荷形成的电场线
B．图乙离点电荷距离相等的a、b两点场强不相同
C．图丙中在c点静止释放一正电荷，可以沿着电场线运动到d点
D．图丁中某一电荷放在e点与放到f点，电势能相同
三、单选题
6．用电流表和电压表测量电阻的部分电路如图所示，其中Rx为待测电阻。电表内阻对测量结果的影响不能忽略，下列说法中正确的是（ ）

A．电压表的示数小于Rx两端的电压B．电压表的示数大于Rx两端的电压
C．电流表的示数大于通过Rx的电流D．电阻丝的测量值比真实值偏大

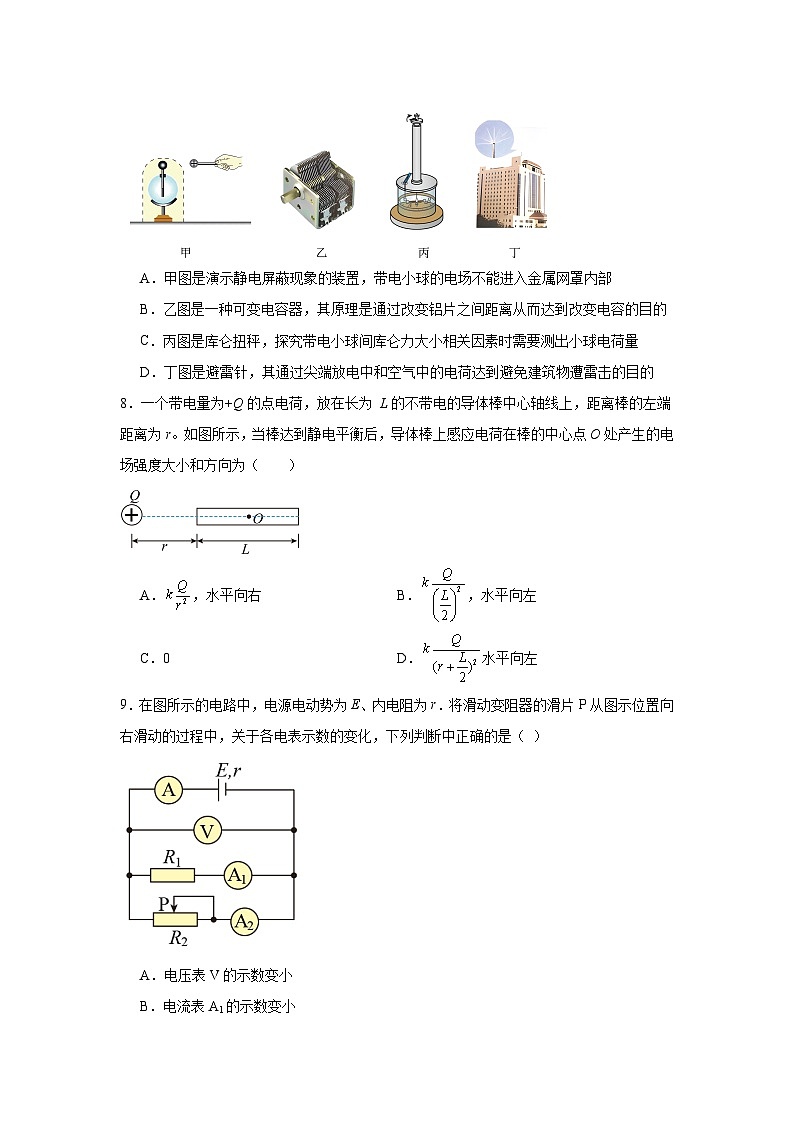

7．如图甲、乙、丙、丁是课本内的几幅插图，下列说法正确的是（ ）
A．甲图是演示静电屏蔽现象的装置，带电小球的电场不能进入金属网罩内部
B．乙图是一种可变电容器，其原理是通过改变铝片之间距离从而达到改变电容的目的
C．丙图是库仑扭秤，探究带电小球间库仑力大小相关因素时需要测出小球电荷量
D．丁图是避雷针，其通过尖端放电中和空气中的电荷达到避免建筑物遭雷击的目的
8．一个带电量为+Q的点电荷，放在长为 L的不带电的导体棒中心轴线上，距离棒的左端距离为r。如图所示，当棒达到静电平衡后，导体棒上感应电荷在棒的中心点O处产生的电场强度大小和方向为（ ）

A．，水平向右B．，水平向左
C．0D．水平向左
9．在图所示的电路中，电源电动势为E、内电阻为r．将滑动变阻器的滑片P从图示位置向右滑动的过程中，关于各电表示数的变化，下列判断中正确的是（ ）
A．电压表V的示数变小
B．电流表A1的示数变小
C．电流表A2的示数变小
D．电流表A的示数变大
10．通过两粗细相同的同种金属电阻丝的电流和其两端的电压的关系图线如图所示，则下列说法正确的是（ ）

A．两电阻丝的电阻大小之比为B．两电阻丝的电阻大小之比为
C．两电阻丝长度之比为D．两电阻丝长度之比为
11．如图所示是一个拥有和两个量程的电流表，当使用a，b两个端点时，对应其中一个量程：当使用a，c两个端点时，对应另外一个量程。已知表头的内阻为1000Ω，满偏电流为。则（ ）
A．当使用a、b两个端点时，对应量程为
B．当使用a、c两个端点时，对应量程为
C．的阻值为50Ω
D．的阻值为250Ω
12．如图所示为密立根油滴实验示意图。实验中要设法使带负电的油滴悬浮在电场中。若在实验中观察到某一个带负电的油滴向下加速运动。在该油滴向下运动的过程中，下列说法正确的是（ ）
A．静电力做正功
B．重力和静电力的合力做负功
C．重力势能的减少量大于电势能的增加量
D．重力势能的减少量小于动能的增加量
13．在如图所示的U-I图中，直线a为某电源的路端电压与电流的关系，直线b为某电阻R的电压与电流的关系。现用该电源直接与电阻R连接成闭合电路，由图可知
A．该电阻的阻值为2.0
B．该电源的电动势为6.0V，内阻为0.5
C．该电源的路端电压为V，输出功率为4.0W
D．用比R电阻大的电阻与该电源组成闭合回路，电源的输出功率可能增大
14．具有相同质子数和不同中子数的原子称为同位素。让氢的三种同位素原子核（、和（电荷量相同，质量不同）以相同的速度从带电平行板间的P点沿垂直于电场的方向射入电场，分别落在A、B、C三点，如图所示。不计粒子的重力，则（ ）
A．三种粒子在电场中运动的时间相同
B．三种粒子在电场中运动的过程中电势能的变化量相同
C．落在A点的是
D．到达负极板时，落在C点的粒子的动能等于落在A点的粒子的动能
四、实验题
15．物理实验一般都涉及实验目的、实验原理、实验器材、实验操作、数据分析等。
(1)实验课上，同学们用多用电表正确测量了一个13Ω的电阻后，需要再测量一个阻值约为200Ω的电阻。在用红、黑表笔接触该待测电阻两端之前，必要的操作及其顺序应当是
A．将红表笔和黑表笔接触
B．把选择开关旋转到“×10”位置
C．把选择开关旋转到“×100”位置
D．调节欧姆调零旋钮使表针指向欧姆零点
(2)该同学在做好正确操作后，表盘指针如图所示，则该电阻阻值为 Ω。
16．某同学用伏安法测量导体的电阻率，现有量程为3V、内阻约为3kΩ的电压表和量程为0.6A、内阻约为0.1Ω的电流表。采用分压电路接线，待测电阻丝Rₓ阻值约为5Ω。
(1)图甲是未完成的实物连线图，图中a为待测导体右端接线柱，b为电流表正极接线柱，c为滑动变阻器左上端接线柱，d为滑动变阻器左下端接线柱。则导线①应连接 （选填a或b），导线②应连接 （选填c或d）。
(2)正确接线后某次实验电流表和电压表读数如图丙，则电流表读数为 A，电压表读数为 V。
(3)请在图乙的U-I图线中描出该点坐标并画出拟合图线 ，根据图像求得Rx的阻值为 Ω（结果保留两位有效数字）。
(4)某次用螺旋测微器测金属丝直径d，示数如图丁所示，则d= mm。
(5)金属丝的长度为l，写出该金属丝的电阻率的表达式 （用U、I、d、l表示）。
五、解答题
17．如图所示，M、N为竖直放置的平行金属板，S1、S2为板上正对的小孔，两板间所加电压为U1，金属板P和Q水平放置在N板右侧，关于小孔S1、S2所在直线对称，两板间加有恒定的偏转电压U2，极板间距为d，板长度为L。现有一质子（）从小孔S1处先后由静止释放，经加速后穿过小孔S2水平向右进入偏转电场。已知质子的质量为m，电荷量为q。
(1)求质子进入偏转电场时的速度v0大小；
(2)从偏转电场射出时沿垂直板面方向的侧移量y；
(3)从偏转电场射出时的速度v。
18．直流电动机是一个把电能转化为机械能的装置。如图所示，电源的电动势E=6V，内阻r=1Ω，电动机M的线圈电阻为R=0.5Ω，限流电阻，电键S闭合，电动机处于正常工作状态，理想电压表的示数为4.5V，求：
(1)通过电动机的电流；
(2)电动机输出的机械功率；
(3)如果电动机突然卡住，则电动机的热功率是多少？（电动机未被烧坏）
19．如图所示，长l=1m的轻质绝缘细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中时，绳与竖直方向的夹角。已知小球所带电荷量，匀强电场的场强，取重力加速度。求：
(1)小球所受静电力的大小F；
(2)小球的质量m；
(3)若将小球在位置A由静止释放，求小球到达B位置时绳子拉力的大小。
20．能量在转化的过程中往往与做功密切相关，电容器充电过程中的功能关系同样如此。电容器不仅可以储存电荷，也是重要的储能器件。对电容为的电容器（原来不带电）充电，如图1所示，已知电源的电动势为。
(1)请在图2中画出电容器两极间的电势差随电荷量的变化图像；请类比直线运动中由图像求位移的方法，计算电容器电压为时电容器储存的电能Ep。
(2)请结合电动势的定义，求电容器充电过程中电源内部非静电力所做的功W；并与充电过程中电容器增加的电能相比较，说明两者“相等”或“不相等”的原因。
(3)电容器的电能是储存在电场中的，也称电场能。若定义单位体积内的电场能量为电场能量密度ρ。某同学猜想ρ应当与该处的场强E场的平方成正比，即。已知平行板电容器的电容，S为两极板的正对面积，d为极板间距，k为常数，两极板间为真空，板间电场可视为匀强电场。不计电容器电场的边缘效应。请以电容器内储存的电场能为例论证该同学的猜想是否正确。
《北京市顺义区第一中学2025-2026学年高二上学期期中考试物理试卷》参考答案
1．A
【详解】A．电流强度与导体两端的电压成正比，与导体的电阻成反比，所以该式不属于用比值法定义，故A错误；
B．电场强度与F、q无关，由电场本身性质决定，所以该式属于用比值法定义，故B正确；
C．电容与Q、U无关，由电容器本身决定，所以该式属于用比值法定义，故C正确；
D．电场中某位置的电势由场源和该位置到场源的距离，以及零电势点的选择决定，与试探电荷间没有决定关系，所以该式属于用比值法定义，故D正确。
本题选不属于的，故选A。
2．A
【详解】AB．由公式可知，电容器的电容与所带电荷量无关，故A正确，B错误；
CD．由公式得
则Q与U成正比，故CD错误。
故选A。
3．C
【详解】A．沿电场线方向电势降低，a点电势大于b点，故A错误；
B．a点的场强方向为该点的电场线方向，向右，故B错误；
C．因为是负电荷，在电势大的地方电势能小，所以在a点电势能小于b点电势能，故C正确；
D．正电荷从b点运动到a点电势升高，电势能增大，则电场力做负功，故D错误。
故选C。
4．C
【详解】由题意，Uab=0说明变阻器和灯L2两元件有断路的，Ubc=0说明变阻器和灯L1两元件有断路的，Ucd=4V说明灯L2和灯L1不可能断路否则该段没电压，所以根据分析可得断路处为变阻器。
故选C。
5．BD
【详解】A．由题图可知，题图甲为等量异种点电荷形成的电场线，故A错误；
B．题图乙为正点电荷所形成的电场线分布，离点电荷距离相等的a、b两点场强大小相同，场强方向不同，故B正确；
C．正电荷在题图丙中c点受力沿电场线的切线方向，由静止释放时，不可能沿着电场线运动到d点，故C错误；
D．题图丁中e点与f点到极板距离相等，电势相同，同一电荷放在e、f处时电势能相同，故D正确。
故选BD。
6．C
【详解】AB．电压表与电阻并联，根据并联电路电压特点可知电压表的示数等于电阻Rx两端的电压，故AB错误；
C．根据并联电路的电流特点，电流表的示数
I=IV+IR＞Ix
故C正确;
D．根据欧姆定律，电阻Rx的测量值
电阻Rx的真实值
因此，电阻Rx的测量值小于真实值，故D错误。
故选C。
7．D
【详解】A．甲图中，由于静电屏蔽使得金属网罩内部场强为零，但静电屏蔽并不是带电小球的电场遮挡在外，而是感应电荷的电场与带电小球的电场抵消为零，故A错误；
B．乙图的可变电容器的原理是改变铝片之间的正对面积从而达到改变电容的目的，故B错误；
C．丙图是库仑扭秤，库仑通过它发现了电荷之间的相互作用规律，不需要测出小球电荷量，故C错误；
D．丁图中建筑物顶端的避雷针通过尖端放电，中和空气中的电荷达到避免雷击的目的，故D正确。
故选D。
8．D
【详解】因O点的合场强为零，即点电荷+Q在O点的场强与感应电荷在O点的场强等大反向，则导体棒上感应电荷在棒的中心点O处产生的电场强度大小
方向向左。
故选D。
9．C
【详解】D. 滑动变阻器的滑片P从图示位置向右滑动，电路总电阻变大，电路中总电流减小，D错误；
A. 电源的内电压减小，则电路外电压变大，A错误；
B. R1上电压变大，则电流变大，B错误；
C. 由于总电流减小，A1电流增大，则A2电流减小，C正确
考点：考查闭合电路的动态变化分析
【点睛】本题应先明确各用电器间的串并联关系，可以先把电表看作理想电表，电流表短接，电压表断路看待，这可以使电路结构变得简单
10．B
【详解】AB．由题图可知，当电压为时，通过的电流为，通过的电流为，由
可知
故A错误，B正确；
CD．由
可得
由于两电阻丝的材料、粗细均相同，则两电阻丝长度之比
故C、D错误。
故选B。
11．D
【详解】AB．当表头达到满偏时，接ab两个端点时，允许流过的电流更大，可知当使用a、b两个端点时，对应量程为；当使用a、c两个端点时，对应量程为，AB错误；
CD．当接ac两端点时，对应量程为，根据欧姆定律可知
C错误，D正确。
故选D。
12．C
【详解】A．由于下极板带负电，带负电的油滴受电场力向上，因此静电力做负功，A错误；
B．由于向下加速运动，合力向下，因此重力和静电力的合力做正功，B错误；
C，重力做正功等于重力势能的减小量，电场力做负功等于电势能的增加量，由于重力大于电场力，因此重力做的功大于电场力做功，即重力势能的减少量大于电势能的增加量，C正确；
D．根据能量守恒，减小的重力势能一部分增加了电势能，一部分增加了油滴的动能，因此重力势能的减少量大于动能的增加量，D错误。
故选C。
13．C
【详解】A．由图象b可知，外电阻
故A错误。
B．由图象a可知，电源电动势E=6.0V，短路电流I短=3.0A，电源内阻

故B错误。
C．由两图象的交点坐标，路端电压为4.0V，干路电流为1.0A，电源的输出功率为
P出=UI=4.0×1.0W=4.0W
故C正确。
D．电源的内阻为r=2Ω，电阻R=4Ω，因当外电阻R与内阻r相等时，电源输出功率最大，可知用比R电阻大的电阻与该电源组成闭合回路，电源的输出功率一定减小，选项D错误；
故选C.
14．B
【详解】A．粒子在电场中做类平抛运动，运动的加速度为
在垂直极板的方向上三个粒子运动距离相同，即
由于粒子的比荷不同，加速度不同，根据公式可知时间是不同的，故A错误；
B．粒子在电场中运动的过程中电势能均减小，减小量为
三个粒子电荷量相同，所以电势能的变化量相同，故B正确；
C．根据上述计算可知，在极板之间的运动时间最长，在极板上的水平距离
可知粒子会落在A点，故C错误；
D．落在极板上的粒子，动能应为
由于粒子电荷量相同，质量不同，所以质量大的粒子动能更大，落点也更远，故D错误。
故选B。
15．(1)BAD
(2)190
【详解】（1）多用电表正确测量一个13Ω的电阻，为了减小实验误差，需要使指针指在中央刻线附近，此时选择“×1”倍率挡位，若再测量一个阻值约为200Ω的电阻，为了减小实验误差，需要把选择开关旋转到“×10”倍率位置，此时指针指在中央刻线附近，之后将红表笔和黑表笔接触，进行欧姆调零，即再调节欧姆调零旋钮使表针指向欧姆零点。可知，在用红、黑表笔接触该待测电阻两端之前，必要的操作及其顺序应当是BAD。
（2）结合上述，选择开关旋转到“×10”倍率位置，根据欧姆表的读数规律，该读数为
16．(1) a d
(2) 0.42 1.50
(3) 4.4（4.1~4.4）
(4)1.845（1.841~1.845均可）
(5)
【详解】（1）[1]由于
所以电流表应采用外接法，则导线①应连接a；
[2]由于滑动电阻器采用分压式接法，所以导线②应接d。
（2）[1]由于电流表量程为0.6A，所以每一小格为0.02A，电流表读数为0.42A；
[2]由于电压表量程为3.0V，所以每一小格为0.1V，电压表读数为1.50V。
（3）[1]在图中描点，拟合U-I图线如图所示
[2]图线的斜率表示电阻阻值，所以
（4）螺旋测微器的读数为固定刻度与可动刻度之和，所以
（5）根据电阻定律
所以
17．(1)
(2)
(3)见解析
【详解】（1）在加速电场中，根据动能定理可得
解得
（2）质子在偏转电场中做类平抛运动，则
联立可得
（3）质子从偏转电场射出时有
解得
即射出偏转电场时质子的速度大小为，速度方向与水平方向的夹角的正切值为。
18．(1)1A
(2)4W
(3)4.5W
【详解】（1）通过电动机的电流
（2）电动机输入功率
电动机内阻上功率损耗
电动机输出功率
（3）电动机突然卡住，电动机此时的发热功率
19．(1)
(2)
(3)
【详解】（1）根据静电力公式可知，
（2）小球在B点处可以平衡，根据受力分析可知，
所以小球的质量
（3）从A到B的过程中，列动能定理公式，有
在B点处，沿绳方向的合力充当向心力，即
可解得
20．(1)，
(2)，见解析
(3)见解析
【详解】（1）如图所示：
电容器电压为U时，对应的图线和横轴所围成的面积表示电容器所储存的电能，即。
（2）充电完成后，电压为，电容器上电荷量为
电源非静电力所做的功为
电容器增加的电能
可知，即与不相等。
（3）设平行板电容器的电荷量为，两极板间的电压为，板间电场的场强为，则有，
根据匀强电场与电势差的关系，又
得，所以该同学的猜想正确。
题号
1
2
3
4
5
6
7
8
9
10
答案
A
A
C
C
BD
C
D
D
C
B
题号
11
12
13
14






答案
D
C
C
B
