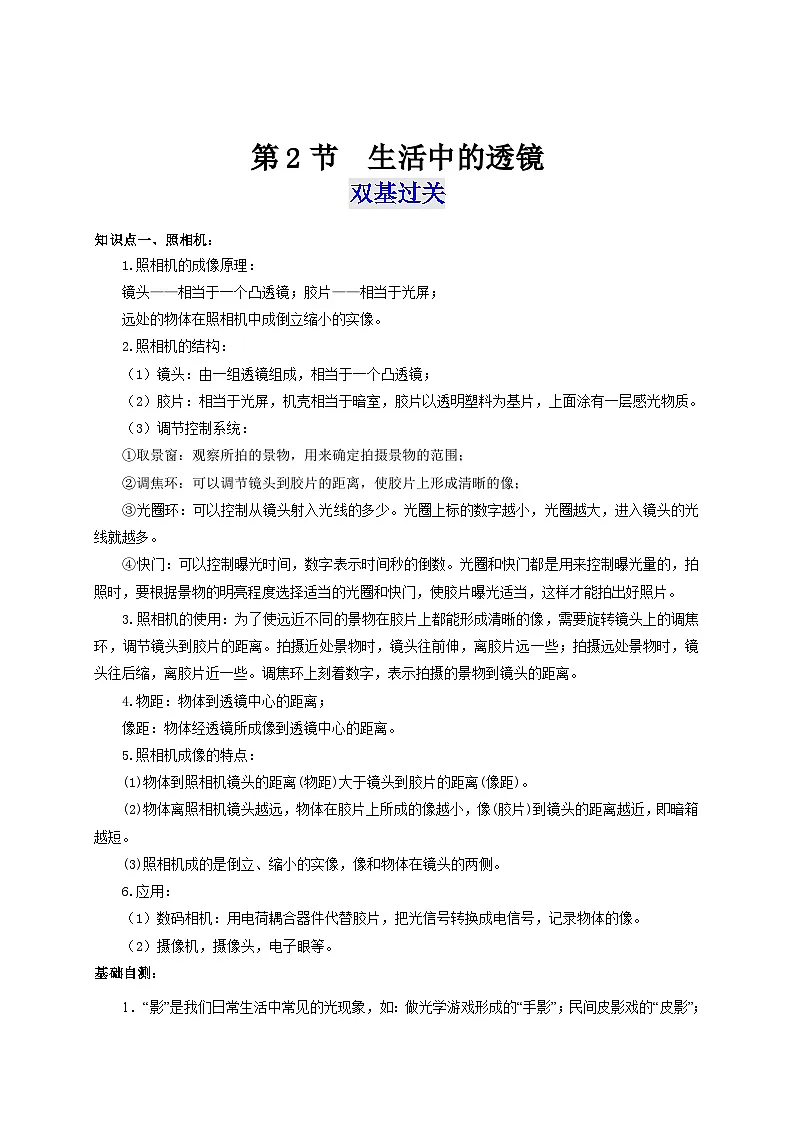

双基过关
知识点一、照相机：
1.照相机的成像原理：
镜头——相当于一个凸透镜；胶片——相当于光屏；
远处的物体在照相机中成倒立缩小的实像。
2.照相机的结构：
（1）镜头：由一组透镜组成，相当于一个凸透镜；
（2）胶片：相当于光屏，机壳相当于暗室，胶片以透明塑料为基片，上面涂有一层感光物质。
（3）调节控制系统：
①取景窗：观察所拍的景物，用来确定拍摄景物的范围；
②调焦环：可以调节镜头到胶片的距离，使胶片上形成清晰的像；
③光圈环：可以控制从镜头射入光线的多少。光圈上标的数字越小，光圈越大，进入镜头的光线就越多。
④快门：可以控制曝光时间，数字表示时间秒的倒数。光圈和快门都是用来控制曝光量的，拍照时，要根据景物的明亮程度选择适当的光圈和快门，使胶片曝光适当，这样才能拍出好照片。
3.照相机的使用：为了使远近不同的景物在胶片上都能形成清晰的像，需要旋转镜头上的调焦环，调节镜头到胶片的距离。拍摄近处景物时，镜头往前伸，离胶片远一些；拍摄远处景物时，镜头往后缩，离胶片近一些。调焦环上刻着数字，表示拍摄的景物到镜头的距离。
4.物距：物体到透镜中心的距离；
像距：物体经透镜所成像到透镜中心的距离。
5.照相机成像的特点：
(1)物体到照相机镜头的距离(物距)大于镜头到胶片的距离(像距)。
(2)物体离照相机镜头越远，物体在胶片上所成的像越小，像(胶片)到镜头的距离越近，即暗箱越短。
(3)照相机成的是倒立、缩小的实像，像和物体在镜头的两侧。
6.应用：
（1）数码相机：用电荷耦合器件代替胶片，把光信号转换成电信号，记录物体的像。
（2）摄像机，摄像头，电子眼等。
基础自测：
1．“影”是我们日常生活中常见的光现象，如：做光学游戏形成的“手影”；民间皮影戏的“皮影”；湖岸景色在水中形成的“倒影”；春游时的“摄影”等，以下列出的“影”与物理知识对应关系不正确的是（ ）
A．手影-光的直线传播B．皮影-一光的反射
C．倒影-平面镜成像D．摄影-凸透镜成像
2．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（ ）
A．减小物距B．使像变大
C．增大取景范围D．缩短景物到镜头的距离
3．有一种望远镜由两组凸透镜组成，其物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架（ ）
A．幻灯机B．照相机C．放大镜D．投影仪

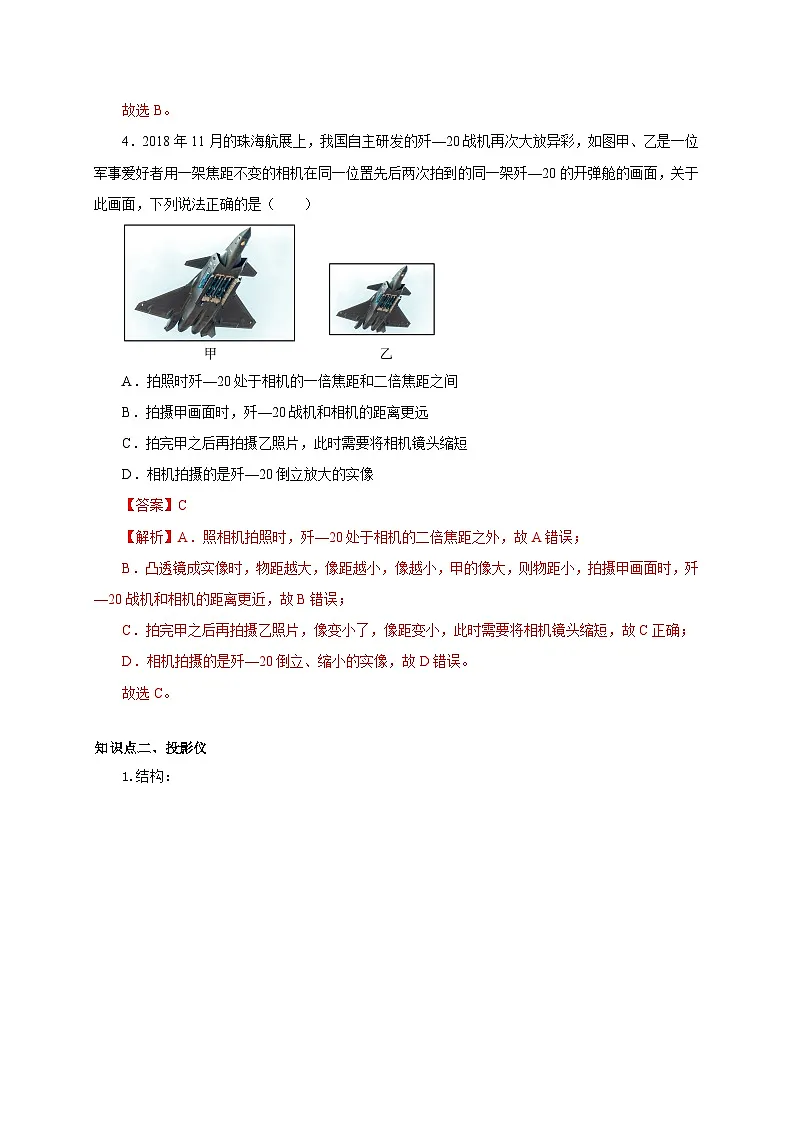

4．2018年11月的珠海航展上，我国自主研发的歼—20战机再次大放异彩，如图甲、乙是一位军事爱好者用一架焦距不变的相机在同一位置先后两次拍到的同一架歼—20的开弹舱的画面，关于此画面，下列说法正确的是（ ）
A．拍照时歼—20处于相机的一倍焦距和二倍焦距之间
B．拍摄甲画面时，歼—20战机和相机的距离更远
C．拍完甲之后再拍摄乙照片，此时需要将相机镜头缩短
D．相机拍摄的是歼—20倒立放大的实像

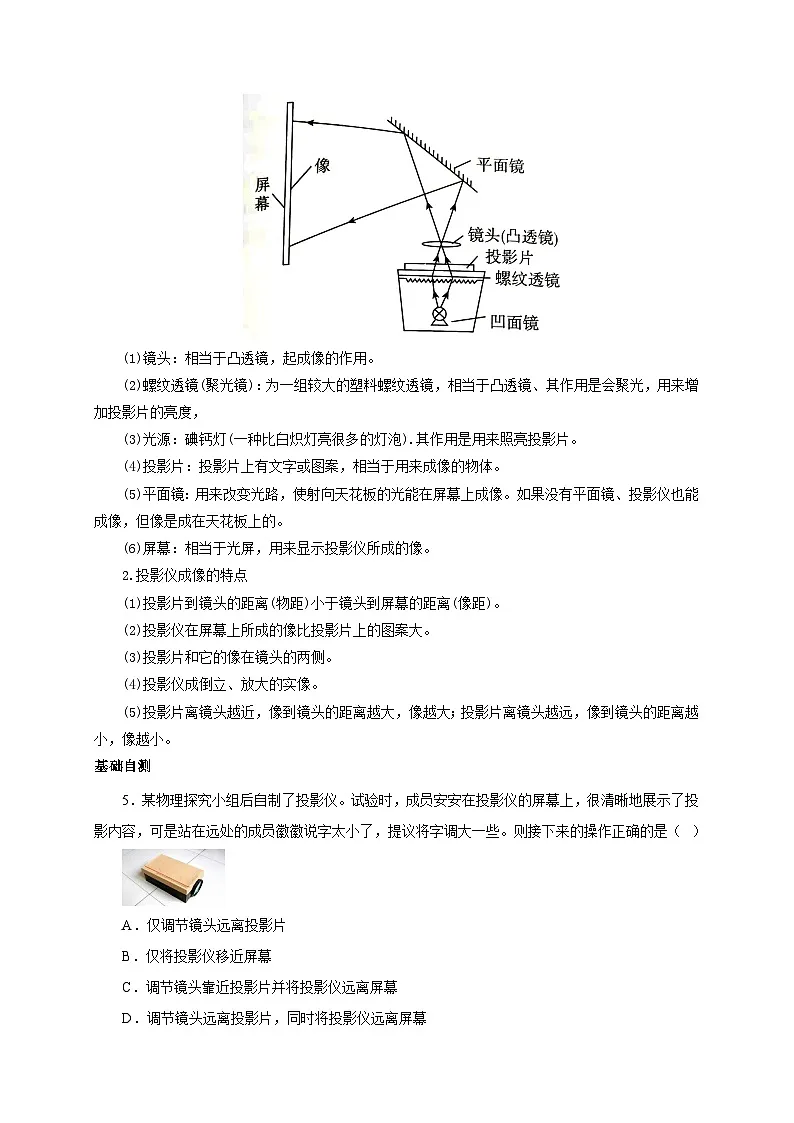

知识点二、投影仪
1.结构：
(1)镜头：相当于凸透镜，起成像的作用。
(2)螺纹透镜(聚光镜)：为一组较大的塑料螺纹透镜，相当于凸透镜、其作用是会聚光，用来增加投影片的亮度，
(3)光源：碘钙灯(一种比白炽灯亮很多的灯泡).其作用是用来照亮投影片。
(4)投影片：投影片上有文字或图案，相当于用来成像的物体。
(5)平面镜：用来改变光路，使射向天花板的光能在屏幕上成像。如果没有平面镜、投影仪也能成像，但像是成在天花板上的。
(6)屏幕：相当于光屏，用来显示投影仪所成的像。
2.投影仪成像的特点
(1)投影片到镜头的距离(物距)小于镜头到屏幕的距离(像距)。
(2)投影仪在屏幕上所成的像比投影片上的图案大。
(3)投影片和它的像在镜头的两侧。
(4)投影仪成倒立、放大的实像。
(5)投影片离镜头越近，像到镜头的距离越大，像越大；投影片离镜头越远，像到镜头的距离越小，像越小。
基础自测
5．某物理探究小组后自制了投影仪。试验时，成员安安在投影仪的屏幕上，很清晰地展示了投影内容，可是站在远处的成员徽徽说字太小了，提议将字调大一些。则接下来的操作正确的是（ ）
A．仅调节镜头远离投影片
B．仅将投影仪移近屏幕
C．调节镜头靠近投影片并将投影仪远离屏幕
D．调节镜头远离投影片，同时将投影仪远离屏幕
6．关于生活中常见的和“影”字有关的物理现象，下列说法中正确的是（ ）
A．太阳光下的“树影”是由于光的直线传播形成的
B．岸边的人在水中所成的“倒影”是由于光的折射形成的
C．“摄影”用的照相机是根据凹透镜成像的原理制成的
D．放电影时，屏幕上的“影像”能被所有观众看到，是光在屏幕上发生了镜面反射
7．“影”是生活中常见的光现象，如湖岸景色在水中形成的“倒影”、做光学游戏的“手影”、幻灯机投射到屏幕上的“投影”、留下美好记忆照片的“摄影”等，如图所示，它们与物理知识对应正确的是（ ）
A．倒影——光的折射B．手影——平面镜成像
C．投影——光的反射D．摄影——凸透镜成像
8．如图所示，投影仪是教学中常用的设备。下面关于投影仪的叙述中不正确的是（ ）
A．投影仪成的像是正立的
B．投影仪成的像是放大的实像
C．若使屏幕上的像变大，应使透镜靠近投影片
D．若不小心手挡住透镜的一部分，屏幕上的像仍然完整，只是会暗一些
9．下列四个光学现象中，我们能够观察到实像的是（ ）
A．墙上的手影B．海上日出
C．水中的鱼D．墙壁上的投影
知识点三、放大镜
1.放大镜的结构和成像原理
放大镜其实就是一个普通的凸透镜，是最常用的光学仪器之一。放大镜能将小物体放大，将放大镜放在物体上方适当的位置，透过放大镜我们可以看到一个正立、放大的虚像。适当增大放大镜到物体的距离(不超过焦距)，可以看到物体所成的像也会变大。
2.放大镜成像的特点
(1)物体和通过放大镜所成的像在放大镜的同侧；
(2)放大镜离物体越近，所成的像越小，离物体越远(不超过焦距)，所成的像越大；
(3)若放大镜与物体的距离大到一定程度，所成的像便消失了；
(4)物体通过放大镜成的是正立、放大的虚像。
基础自测
10．放大镜：实际上就是一个短_____的凸透镜。当物体位于凸透镜焦点以内，即物距小于焦距时，对着凸透镜观察，就可以看到物体成____、___ 的___。
11．某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个______，我们看到的实际上是一个______（选填“放大”或“缩小”）的 ______（选填“实像”或“虚像”）。
12．小聪同学用焦距为10cm的凸透镜观察物理课本上的字，观察到了如图所示的情形。下列说法正确的是（ ）
A．图中的成像为正立、放大的实像
B．图中的透镜到字的距离大于10cm
C．图中的透镜如果靠近字，所成的像将变小
D．图中的成像原理可以应用于投影仪
13．常用体温计的刻度部分为三棱体，其中一面呈圆弧形，这样便于读数，其原理与下列哪个光学元件的成像原理相同（ ）
A．摄影机B．放大镜C．照相机D．投影仪
14．（2022·广东汕头·一模）图中四个光现象与“潭清疑水浅”现象形成的原理相同的是（ ）
A． 凸面镜扩大视野
B． 露珠下放大的叶脉
C． 手影游戏
D． 茶杯在镜中的倒影
考点突破
考点1.生活中透镜的判断
方法：
1.通过照相机的成像特点，理解调节方法：
（1）物近像远像变大，像由小变大，照相机靠近物体，同时增大镜头与底片之间的距离；
（2）物远像近像变小，像由大变小，照相机远离物体，同时减小镜头与底片之间的距离。
2.根据放大镜成像的特点解题：
（1）物近像近像变小，像由大变小，放大镜靠近物体；
（2）物远像远像变大，像由小变大，放大镜远离物体；
（3）放大镜成虚像，只能由眼睛观察，不能用光屏承接。
3.投影仪成倒立、放大的实像，为了方便观看，我们常常将幻灯片倒立放置以便在屏幕上成正立的像。
例1.（2022·北京·中考真题）小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
例2.（2022·贵州黔西·中考真题）如图所示，小明妈妈用手机拍视频。下列关于手机镜头成像的说法正确的是（ ）
A．手机摄像镜头相当于一个凹透镜
B．妈妈通过手机镜头成正立的虚像
C．要拍面部特写，可以把手机靠近面部一些
D．手机镜头的成像规律与投影仪的成像规律相同
例3.（2022·湖南湘潭·中考真题）如图，将印有花的透明胶片，贴在发光手电筒前端玻璃上，正对着焦距为10cm的凸透镜，调整位置，墙上出现一朵清晰放大的“花”。下列说法正确的是（ ）
A．胶片上的花是倒立的
B．此透镜可作为近视眼镜镜片
C．胶片与透镜的距离小于10cm
D．白墙相当于光屏，发生的是镜面反射
考点2.实像和虚像
方法：通过对比相同点与不同点，理解虚像和实像。
不同点：(1)成因不同。实像是由实际光线会聚而成的，而虚像是由实际光线的反向延长线相交而成的；
(2)像的正倒不一样。实像一般是倒立的，而虚像是正立的；
(3)呈现效果不同。实像可以用光屏承接，而虚像不能用光屏承接。
相同点：实像和虚像都能用眼睛看到。
例4.（2022·浙江杭州·中考真题）下列所成的像为实像的是（ ）
A．人在平面镜中成的像
B．山在水中的倒影
C．邮票经放大镜成的正立放大的像
D．太阳经过小孔在地面上成的圆形光斑
考点3.凸透镜成像作图
方法：利用凸透镜的三条特殊光线中任两条光线作凸透镜所成的像，若经透镜后的折射光线能够相交，则交点即为物体经凸透镜后所成的实像；若两条折射光线不相交，则这两条折射光线的反向延长线的交点即为物体经凸透镜后所成的虚像。
例5.（2022·江苏扬州·中考真题）如图，请完成光线通过凸透镜的光路图。（F是凸透镜的焦点）
例6.（2021·湖北宜昌市·中考真题）小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在下图中作光路图确定玩偶S点所成像S′的位置。图中O为老花镜的光心，F为其焦点。
