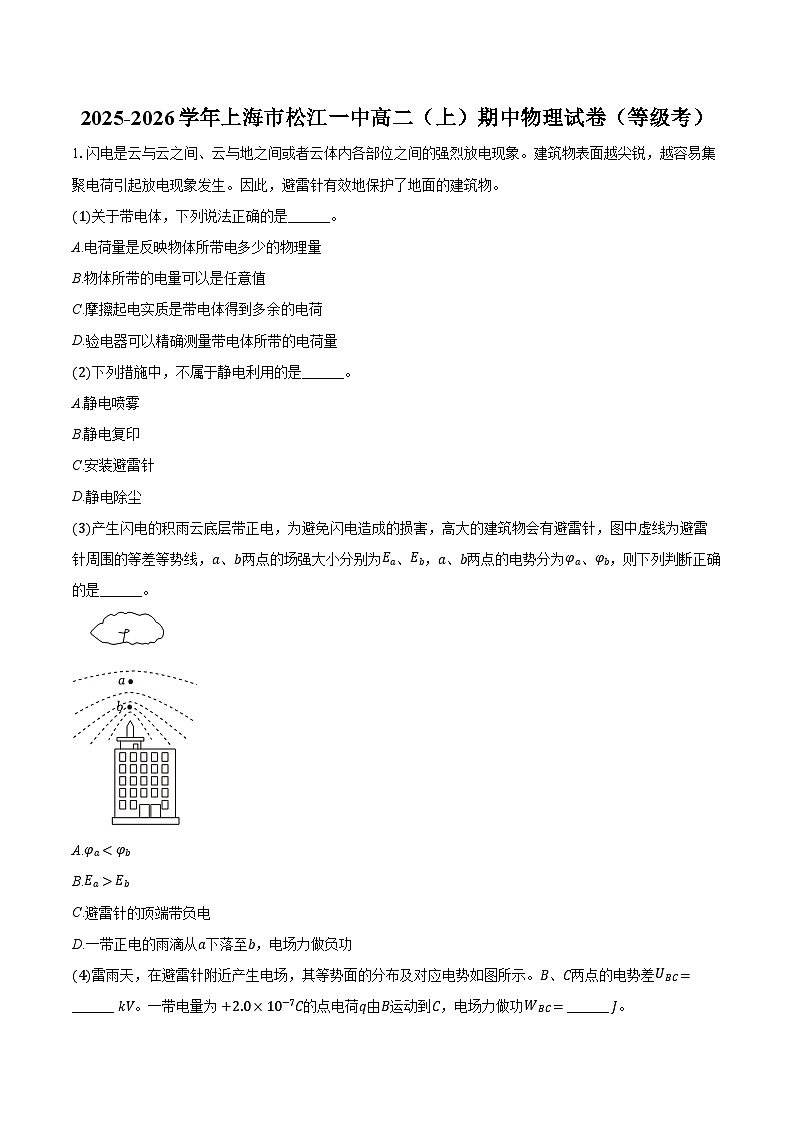

2025-2026学年上海市松江一中高二（上）期中物理试卷（等级考）（含答案）

这是一份2025-2026学年上海市松江一中高二（上）期中物理试卷（等级考）（含答案），共7页。试卷主要包含了3m，地球可以看作一个天然的大磁体等内容，欢迎下载使用。
2.电路是电器元件中组成电流路径的各种装置和电源的总称。在分析电路时，经常会遇到较复杂的电路，可以将电路简化成若干元件串联、并联结构的组合，再按照串联、并联电路的特点解决问题。
(1)在如图所示的电路中，有四盏灯，L1和L2都标有“220V，100W”字样，L3和L4都标有“220V，40W”字样，把电路接通后，最暗的是______。
A.L1
B.L2
C.L3
D.L4
(2)一台电动机额定电压是220V，线圈电阻为0.5Ω，电动机在正常工作时通过的电流为32A，则电动机在运转120s的过程中：
①消耗的电能为______ J；
②线圈电阻产生的热量为______ J；
③最多有______ J的电能转化为机械能。

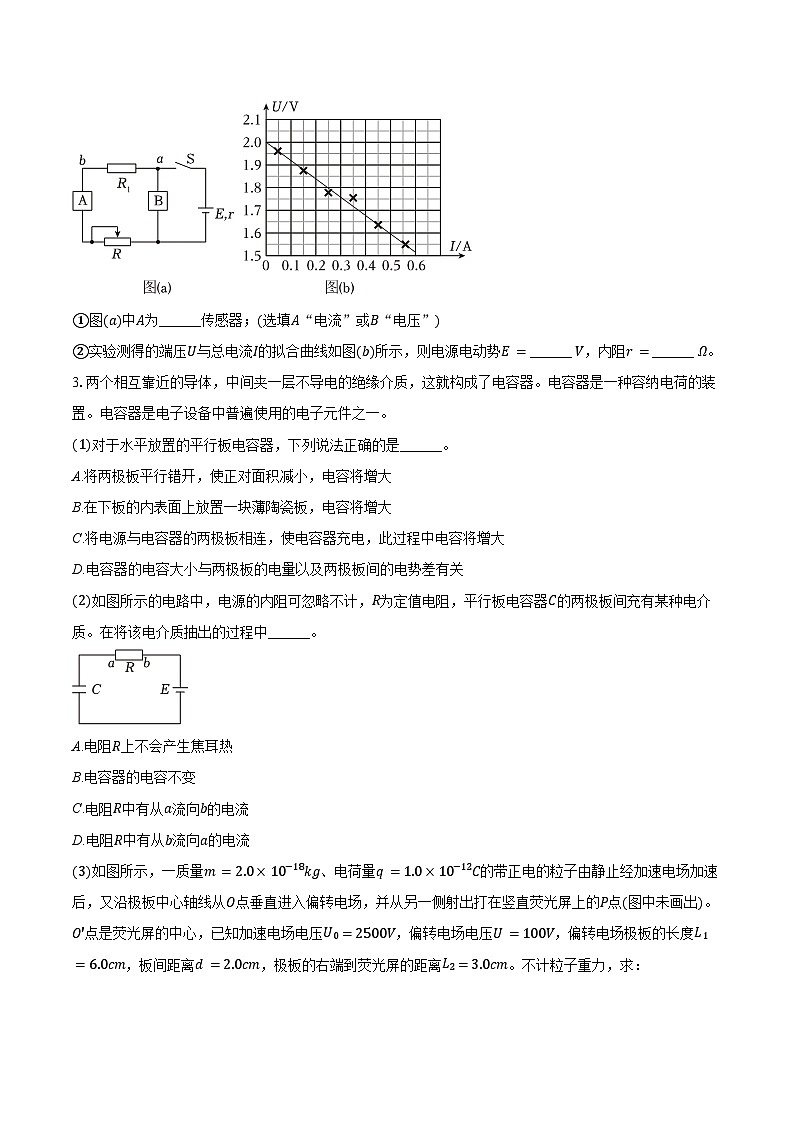

(3)“用DIS测定电源的电动势和内阻”的实验电路如图(a)所示，其中定值电阻阻值R1=1Ω。
①图(a)中A为______传感器；(选填A“电流”或B“电压”)
②实验测得的端压U与总电流I的拟合曲线如图(b)所示，则电源电动势E=______ V，内阻r=______ Ω。
3.两个相互靠近的导体，中间夹一层不导电的绝缘介质，这就构成了电容器。电容器是一种容纳电荷的装置。电容器是电子设备中普遍使用的电子元件之一。
(1)对于水平放置的平行板电容器，下列说法正确的是______。
A.将两极板平行错开，使正对面积减小，电容将增大
B.在下板的内表面上放置一块薄陶瓷板，电容将增大
C.将电源与电容器的两极板相连，使电容器充电，此过程中电容将增大
D.电容器的电容大小与两极板的电量以及两极板间的电势差有关
(2)如图所示的电路中，电源的内阻可忽略不计，R为定值电阻，平行板电容器C的两极板间充有某种电介质。在将该电介质抽出的过程中______。
A.电阻R上不会产生焦耳热
B.电容器的电容不变
C.电阻R中有从a流向b的电流
D.电阻R中有从b流向a的电流
(3)如图所示，一质量m=2.0×10−18kg、电荷量q=1.0×10−12C的带正电的粒子由静止经加速电场加速后，又沿极板中心轴线从O点垂直进入偏转电场，并从另一侧射出打在竖直荧光屏上的P点(图中未画出)。O′点是荧光屏的中心，已知加速电场电压U0=2500V，偏转电场电压U=100V，偏转电场极板的长度L1=6.0cm，板间距离d=2.0cm，极板的右端到荧光屏的距离L2=3.0cm。不计粒子重力，求：
①粒子射入偏转电场时的初速度大小v0；
②粒子离开偏转电场时的动能Ek；
③P点到O′点的距离。
4.地球可以看作一个天然的大磁体。这个特殊磁场的存在对地球上的生命起到了保护作用，人类利用这个特殊磁场发明了指南针，为人类定位和航海事业提供了有力保障。
(1)地球表面上水平放置的指南针可以“指南”，相关解释正确的是______。
A.地球表面磁场方向由南向北，指南针静止时N极指向北方
B.地球表面磁场方向由南向北，指南针静止时N极指向南方
C.地球表面磁场方向由北向南，指南针静止时S极指向北方
D.地球表面磁场方向由北向南，指南针静止时S极指向南方
(2)某同学受奥斯特和安培实验的启发，产生了探究通电长直导线周围磁场的兴趣。探究过程如下：
①如图所示，让竖直的通电长直导线垂直穿过一张硬纸板，以导线为中心在纸板上任意作直线ab、cd，在直线上不同位置放上能够自由转动的小磁针。发现当小磁针静止时，直线上关于导线对称的两处小磁针N极指向______ (选填A“相同”或B“相反”)。
②改变电流大小，小磁针指向将______ (选填A“变化”或B“不变”)；
(3)据测量，地球表面某处地磁场的磁感应强度水平分量为3.0×10−5T，某校物理兴趣小组估测磁体附近磁感应强度。他们将一小磁针放在一个水平放置的螺线管的轴线上。如图所示，开关断开，小磁针静止时N极指向处于水平面内xOy坐标系中的y轴正方向。闭合开关后，发现小磁针N极的指向与y轴正方向的夹角为45°，该通电螺线管在小磁针处产生的磁感应强度的大小为______。
A.3.0×10−5T，方向沿x轴正方向
B.3.0×10−5T，方向沿y轴正方向
C.3 2×10−5T，方向沿x轴正方向
D.3 2×10−5T，方向沿y轴正方向
5.磁场力包括磁场对其中的磁体、运动电荷和电流的作用力。磁极与磁极之间、磁极和电流之间、电流和电流之间的相互作用都是通过磁场来传递的。
(1)磁感应强度B的单位T等价于______。
A.A/(N⋅m)
B.A⋅N/m
C.m(A⋅N)
D.N/(A⋅m)
(2)下列关于磁场的相关判断和描述正确的是______。
A.甲图中导线所通电流与受力后导线弯曲的图示符合物理事实
B.乙图表明条形磁铁的磁感线总是从N极出发，到S极终止
C.丙图中导线通电后，其产生磁场的磁感应强度的方向符合物理事实
D.丁图中环形导线通电后，其轴心位置小磁针N极向纸面内旋转符合物理事实
(3)如图所示，一块蹄形磁铁放在水平台秤上，金属棒AB固定在两个磁极之间。当AB中通入电流时，台秤示数减小。则：
①AB棒所受安培力的方向为______ (选填A“向上”或B“向下”)；
②电流的方向为______ (选填A“从A到B”或B“从B到A”)。
(4)电磁炮的主要结构原理如图所示。假设某电磁炮能把质量m=0.2kg的弹体(包括金属杆CD的质量)由静止匀加速到v=2km/s。已知轨道宽l=2m、长s=100m，通过的电流为I=10A，则弹体获得的加速度大小为____m/s2，轨道间所加的匀强磁场的磁感应强度B=____T(轨道摩擦不计)。(______ )
A.2×104；200
B.2×103；200
C.2×104；4
D.2×103；4
(5)如图所示，两光滑平行金属导轨固定在倾角为θ的同一斜面内，间距为L，其下端有内阻为r的电源，整个装置处在垂直导轨平面向下，磁感应强度大小为B的匀强磁场中，一质量为m、长度为L、电阻为R的导体棒ab垂直导轨放置在导轨上，接触良好，且保持静止状态。不计导轨电阻。已知重力加速度为g。求：
①导体棒所受安培力F的大小和方向；
②电路中的电流大小；
③电源的电动势E。
参考答案
1.A C C −2;−4×10−4 3×105;3×105;水平向左
2.C 844800;61440;783360 电流;2.0;0.83
3.B C (3)①粒子射入偏转电场时的初速度大小为解得5×104m/s；②粒子离开偏转电场时的动能为2.509×10−9J；③P点到O′点的距离为3.6×10−3m
4.A 相反;不变 A
5.D A 向下;从B到A A (5)①导体棒所受安培力F的大小为mgsinθ，方向沿导轨平面向上；②电路中的电流大小为mgsinθBL；③电源的电动势为mg(R+r)sinθBL
