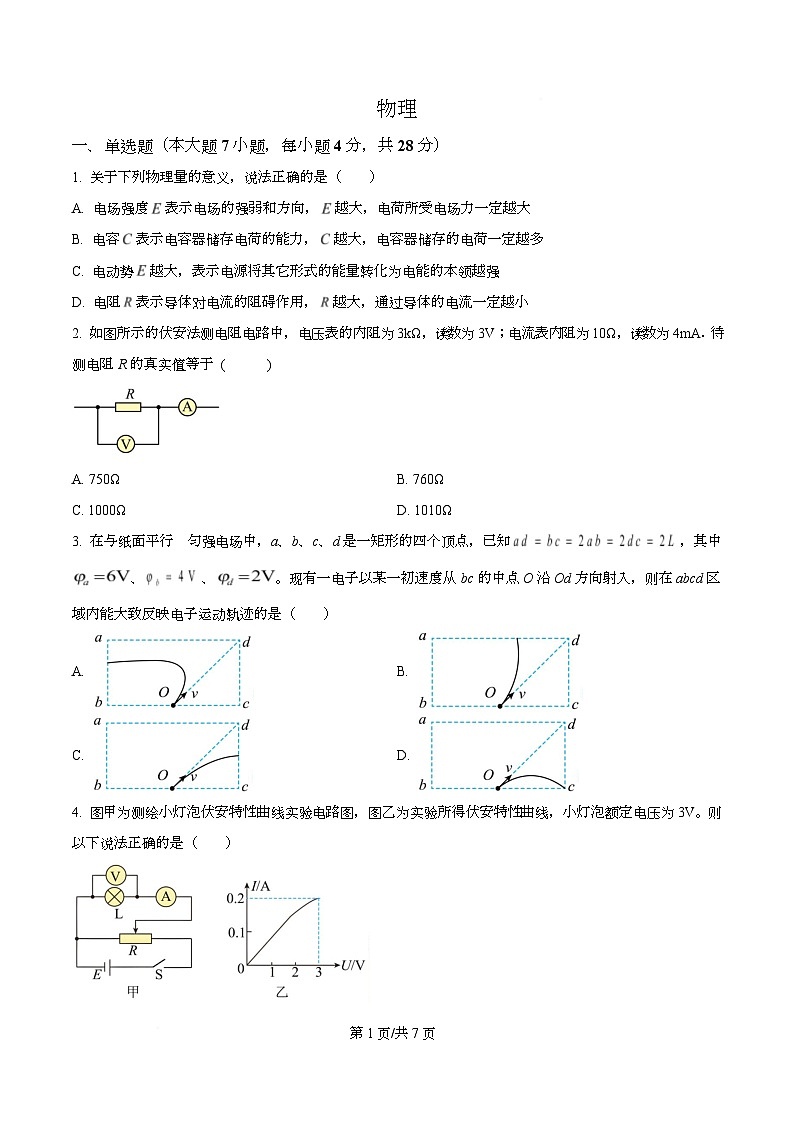

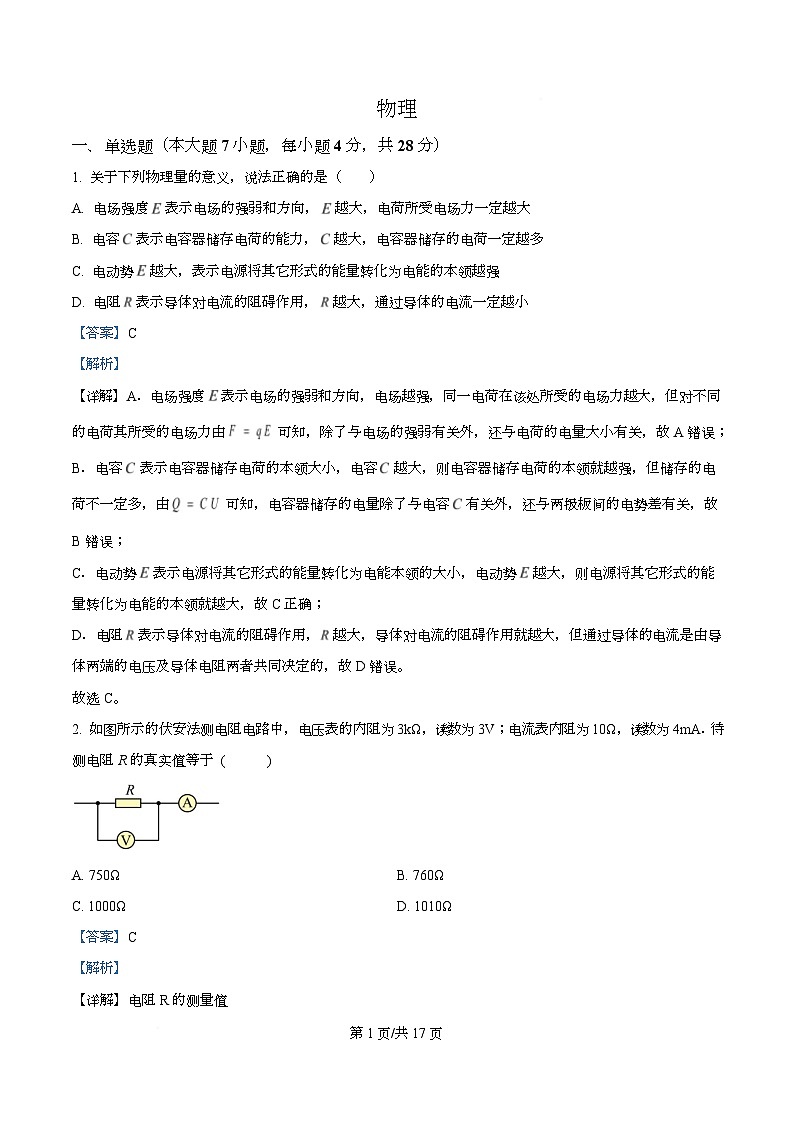

1. 关于下列物理量的意义，说法正确的是（ ）
A. 电场强度 表示电场的强弱和方向， 越大，电荷所受电场力一定越大
B. 电容 表示电容器储存电荷的能力， 越大，电容器储存的电荷一定越多
C. 电动势 越大，表示电源将其它形式的能量转化为电能的本领越强
D. 电阻 表示导体对电流的阻碍作用， 越大，通过导体的电流一定越小

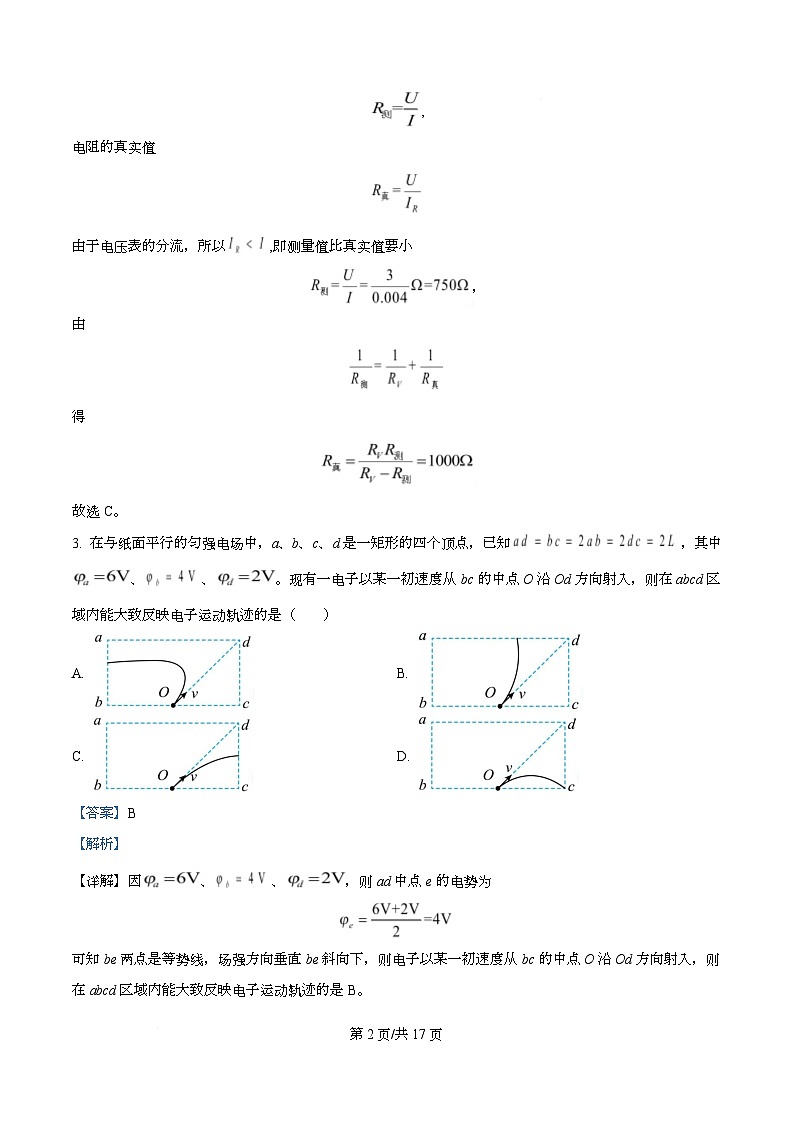

2. 如图所示的伏安法测电阻电路中，电压表的内阻为 3kΩ，读数为 3V；电流表内阻为 10Ω，读数为 4mA．待
测电阻 R 的真实值等于 ( )
A. 750Ω B. 760Ω
C. 1000Ω D. 1010Ω
3. 在与纸面平行 匀强电场中，a、b、c、d 是一矩形的四个顶点，已知 ，其中
、 、 。现有一电子以某一初速度从 bc 的中点 O 沿 Od 方向射入，则在 abcd 区
域内能大致反映电子运动轨迹的是（ ）
A. B.
C. D.

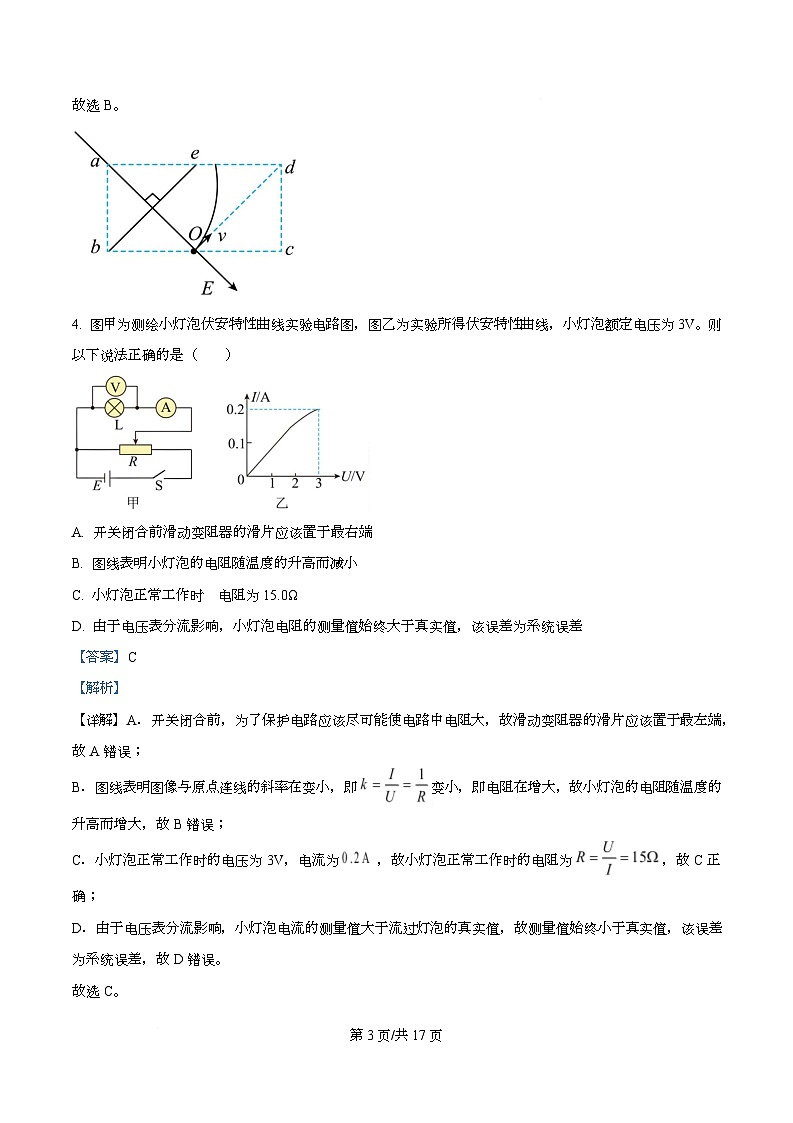

4. 图甲为测绘小灯泡伏安特性曲线实验电路图，图乙为实验所得伏安特性曲线，小灯泡额定电压为 3V。则
以下说法正确的是（ ）
第 1页/共 7页

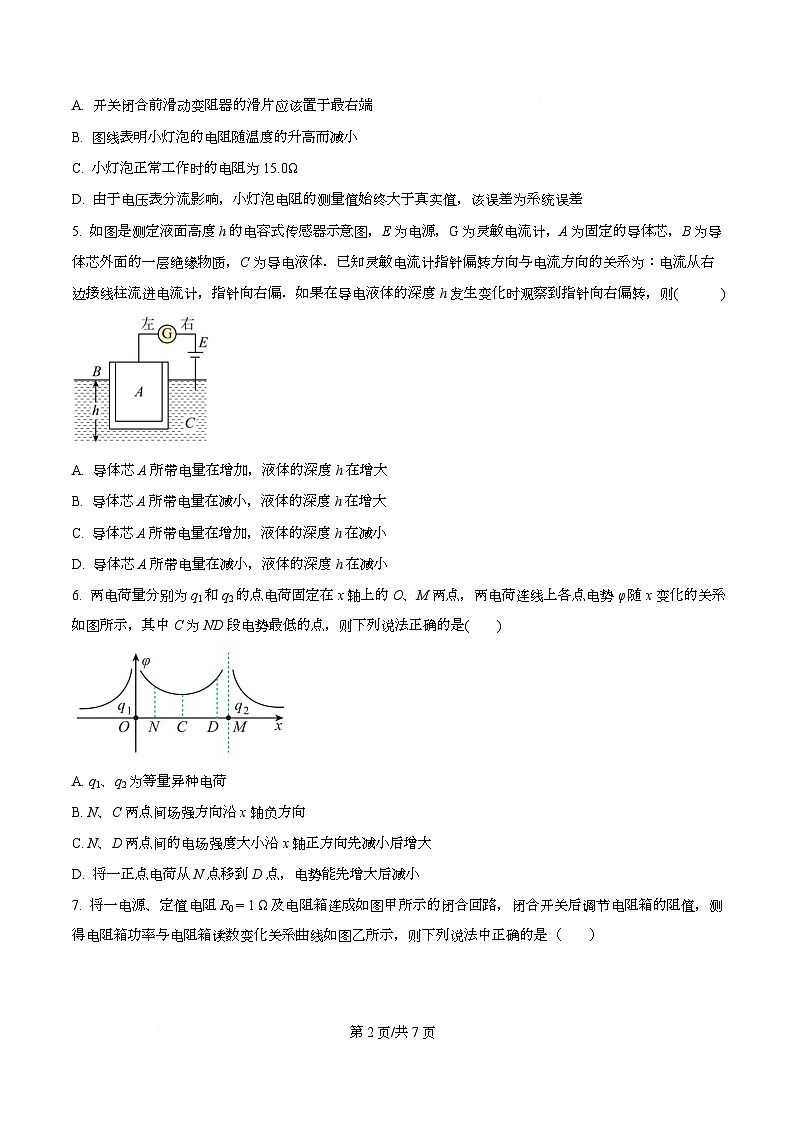

A. 开关闭合前滑动变阻器的滑片应该置于最右端
B. 图线表明小灯泡的电阻随温度的升高而减小
C. 小灯泡正常工作时的电阻为 15.0Ω
D. 由于电压表分流影响，小灯泡电阻的测量值始终大于真实值，该误差为系统误差
5. 如图是测定液面高度 h 的电容式传感器示意图，E 为电源，G 为灵敏电流计，A 为固定的导体芯，B 为导
体芯外面的一层绝缘物质，C 为导电液体．已知灵敏电流计指针偏转方向与电流方向的关系为：电流从右
边接线柱流进电流计，指针向右偏．如果在导电液体的深度 h 发生变化时观察到指针向右偏转，则( )
A. 导体芯 A 所带电量在增加，液体的深度 h 在增大
B. 导体芯 A 所带电量在减小，液体的深度 h 在增大
C. 导体芯 A 所带电量在增加，液体的深度 h 在减小
D. 导体芯 A 所带电量在减小，液体的深度 h 在减小
6. 两电荷量分别为 q1 和 q2 的点电荷固定在 x 轴上的 O、M 两点，两电荷连线上各点电势φ随 x 变化的关系
如图所示，其中 C 为 ND 段电势最低的点，则下列说法正确的是( )
A. q1、q2 为等量异种电荷
B. N、C 两点间场强方向沿 x 轴负方向
C. N、D 两点间的电场强度大小沿 x 轴正方向先减小后增大
D. 将一正点电荷从 N 点移到 D 点，电势能先增大后减小
7. 将一电源、定值电阻 R0 = 1 Ω及电阻箱连成如图甲所示的闭合回路，闭合开关后调节电阻箱的阻值，测
得电阻箱功率与电阻箱读数变化关系曲线如图乙所示，则下列说法中正确的是（ ）
第 2页/共 7页

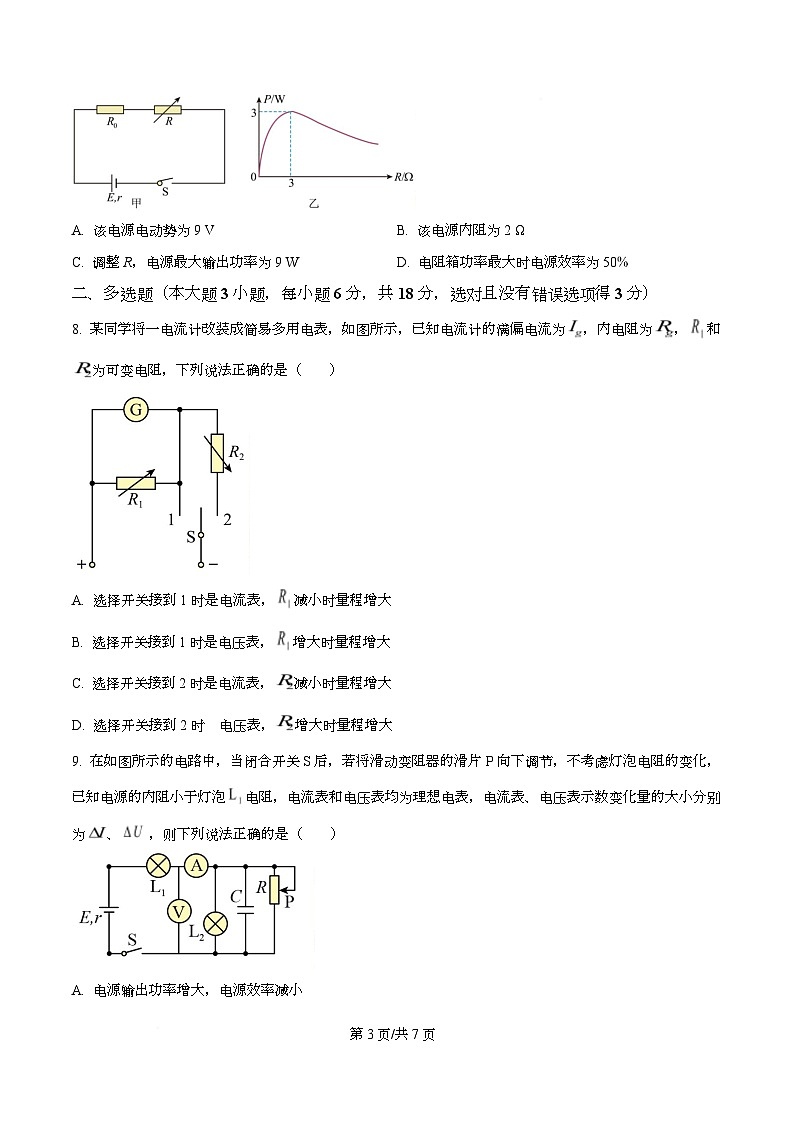

A. 该电源电动势为 9 V B. 该电源内阻为 2 Ω
C. 调整 R，电源最大输出功率为 9 W D. 电阻箱功率最大时电源效率为 50
二、多选题（本大题 3 小题，每小题 6 分，共 18 分，选对且没有错误选项得 3 分）
8. 某同学将一电流计改装成简易多用电表，如图所示，已知电流计的满偏电流为 ，内电阻为 ， 和
为可变电阻，下列说法正确的是（ ）
A. 选择开关接到 1 时是电流表， 减小时量程增大
B. 选择开关接到 1 时是电压表， 增大时量程增大
C. 选择开关接到 2 时是电流表， 减小时量程增大
D. 选择开关接到 2 时 电压表， 增大时量程增大
9. 在如图所示的电路中，当闭合开关 S 后，若将滑动变阻器的滑片 P 向下调节，不考虑灯泡电阻的变化，
已知电源的内阻小于灯泡 电阻，电流表和电压表均为理想电表，电流表、电压表示数变化量的大小分别
为 、 ，则下列说法正确的是（ ）
A. 电源输出功率增大，电源效率减小
第 3页/共 7页
B. 变小， 变小
C. 电压表示数变小，电流表示数增加，通过 R 的电流减小
D. 灯 变亮，灯 变暗
10. 图（a）为示波管的部分原理图，电子经加速电压加速后，向右进入水平偏转电极，电极 X、X′间加上
图（b）所示的扫描电压，内部可视为匀强电场（竖直偏转电极未画出）。已知加速电压为 U，水平偏转电
极长 L1，间距 d，电极右端到荧光屏距离为 L2，当扫描电压周期为 T，峰值为 U0 时，荧光屏上可见一亮点
在水平方向上移动。电子比荷为 ，不计电子重力及电子间的相互作用力，电子通过水平偏转电极的时间
极短。关于扫描过程，下列说法正确的是（ ）
A. 电子射入偏转电极时的速度大小为
B. 0～ 入射 电子有可能打到图（a）所示亮点 a 的位置
C. 若要在荧光屏上看到一条水平亮线，应该降低扫描频率
D. 荧光屏上亮点移动的速度为
三、实验题（本大题 2 小题，共 14 分）
11. （1） 用螺旋测微器测量某圆柱体直径 d，螺旋测微器的计数如图所示，则圆柱体直径为 ___________
mm。
第 4页/共 7页
（2）用多用电表测某电阻的阻值，已经调零且选择开关置于×10 挡，发现指针偏角太小，这时应将选择开
关换成欧姆挡的___________（填“×100”或“×1”），调零后测量，其表盘指针所指位置如图所示，则其
阻值为___________Ω。
12. 某同学想利用下列器材测量某电池的电动势和内阻，该电池的电动势约为 3V。
A.量程是 0.6A，内阻约为 0.5Ω的电流表；
B.量程是 3V，内阻约 6kΩ的电压表；
C.量程是 15V，内阻约 30kΩ的电压表；
D.阻值为 0~1kΩ，额定电流为 0.5A 的滑动变阻器；
E.阻值为 0~10Ω，额定电流为 2A 的滑动变阻器；
F 定值电阻 3Ω，额定功率 4W；
G.开关 S 一个，导线若干
（1）为了减小实验误差，电压表应选择______（填器材代号）；如图中的导线应连接到______（选填“①”
或“②”）处；改变滑动变阻器阻值的时候，为了使电压表和电流表的读数变化比较明显，滑动变阻器应
选择______（填器材代号）。
第 5页/共 7页
（2）用（1）问中的实验电路进行测量，读出电压表和电流表的读数，画出对应的 图线如图所示，由
图线可得该蓄电池的电动势 ______V，内阻 ______Ω。（结果保留 2 位有效数字）
（3）用该电路测得的电动势______真实值，测得的内阻______真实值。（选填“大于”、“等于”或“小于”）
四、解答题（共 40 分）
13. 如图所示，电源电动势 E=10V，内阻 r=0.5Ω，定值电阻 R=2Ω，电容 C=30μF，直流电动机 M 线圈的电
阻 R0=1Ω。闭合开关 S，电路稳定后，电动机正常工作，电容器 C 上所带的电荷量 。求：
（1）电源的路端电压；
（2）这台电动机每分钟有多少电能转化为机械能。
14. 如图，圆弧轨道 的圆心为 ，半径 ，圆弧轨道 的 点与水平地面 相切， 点在 点
的正下方， 与 夹角是 53°，在 点的右侧有一竖直虚线 ， 点至竖直虚线 的距离
，竖直虚线 的左侧有场强大小为 、水平向左的匀强电场，竖直虚线 的右侧有场强大小为 、竖
直向上的匀强电场。竖直虚线 的右侧有一竖直墙壁 ，墙壁 到竖直虚线 的距离 ，墙
壁 底端 点与水平地面 相连接，墙壁 的高度也为 。将一电荷量 、质量
的绝缘小球放在 点，恰好能静止。现给小球一个初速度 ，小球到达竖直虚线 时速度大小
，并刚好从 点飞离墙壁。已知小球可视为质点，圆弧轨道 和水平地面 均光滑，重力
加速度 取 ， ， ， 。求：
（1）电场强度大小 ；
（2）初速度大小 ；
（3）电场强度大小 。
第 6页/共 7页
15. 如图所示，水平绝缘轨道 长 10R，与处于竖直平面内的半圆形绝缘光滑轨道 平滑连接，半圆形
轨道的半径为 R，轨道所在空间存在水平向右的匀强电场 E，现有一带正电小物块（可视为质点）由水平轨
道上 A 点静止释放，小物块沿着水平轨道运动，最后冲上半圆形轨道，并从 C 点水平飞出，已知带电小物
块质量为 m，电荷量为 q，带电小物块与水平轨道间的动摩擦因数 ，电场强度 ，重力加速
度 ， ， 。求：
（1）带电小物块第一次运动到 B 点时对轨道的压力为多大？
（2）带电小物块经过 C 点后，第一次落在水平轨道 上的落点位置距 B 点的距离；
（3）带电小物块在整个运动过程中的最大速度为多大？
第 7页/共 7页
