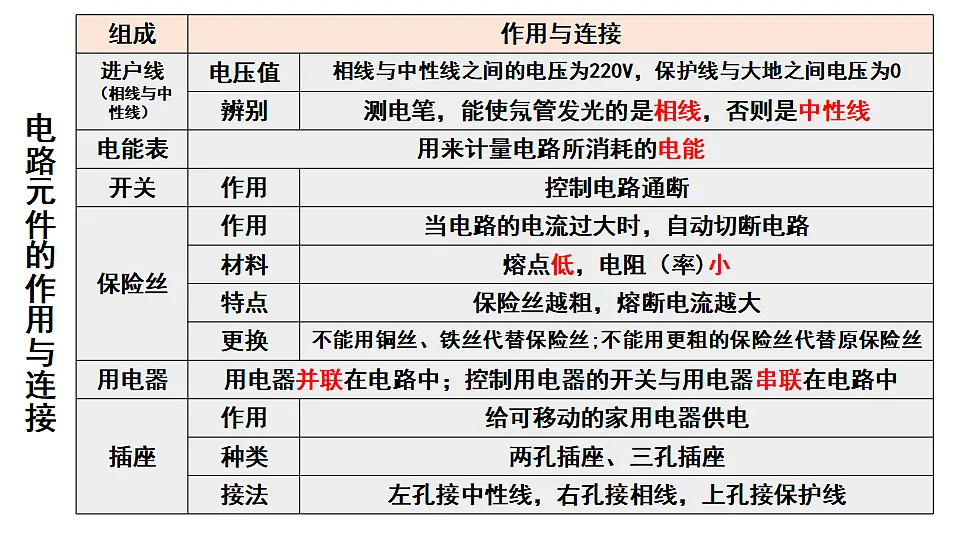

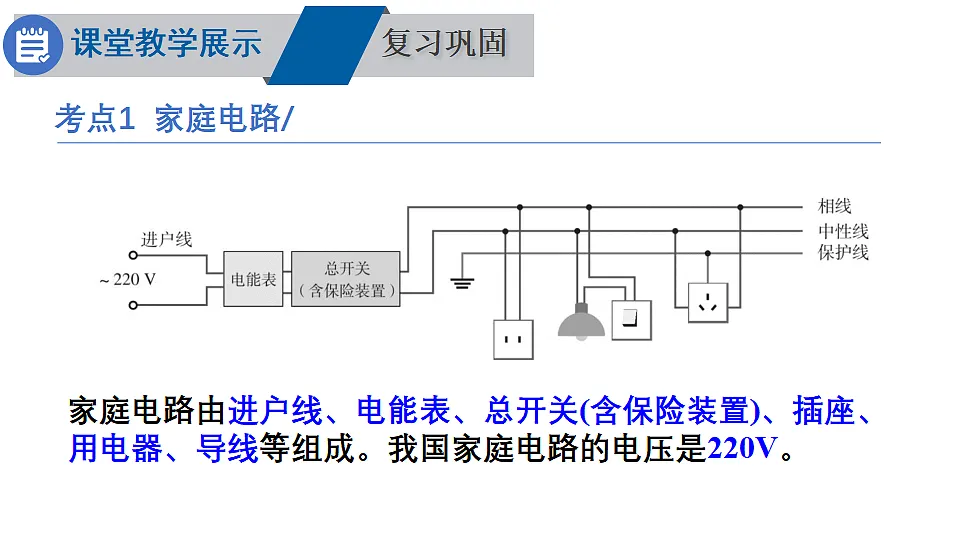

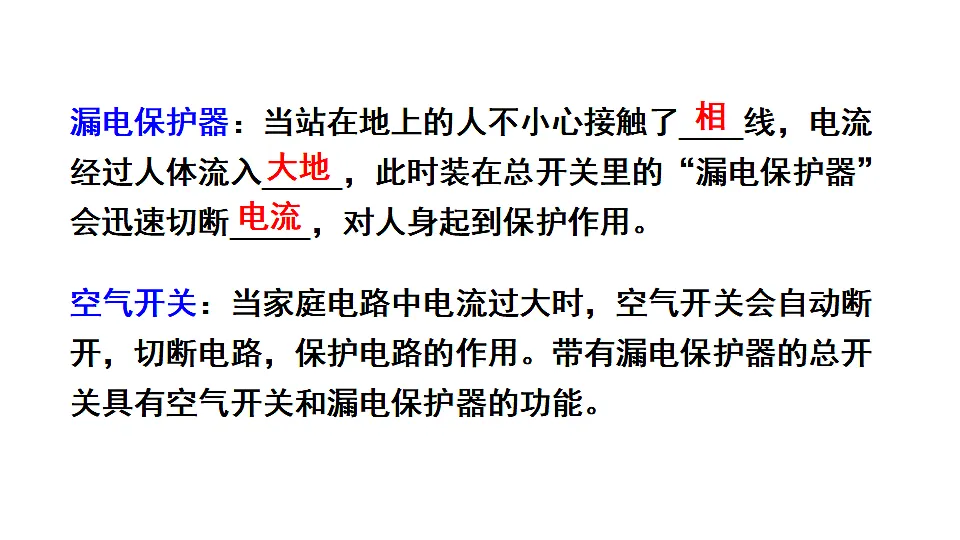

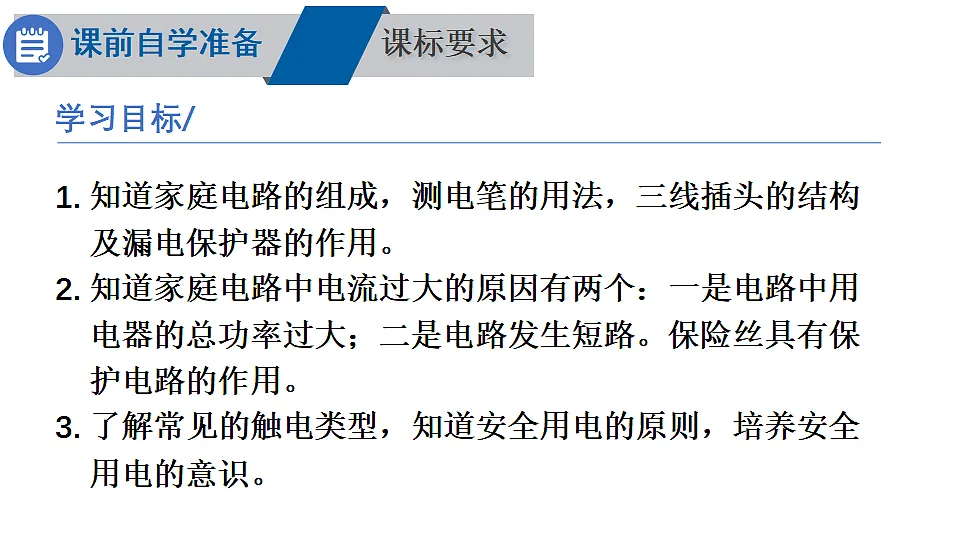

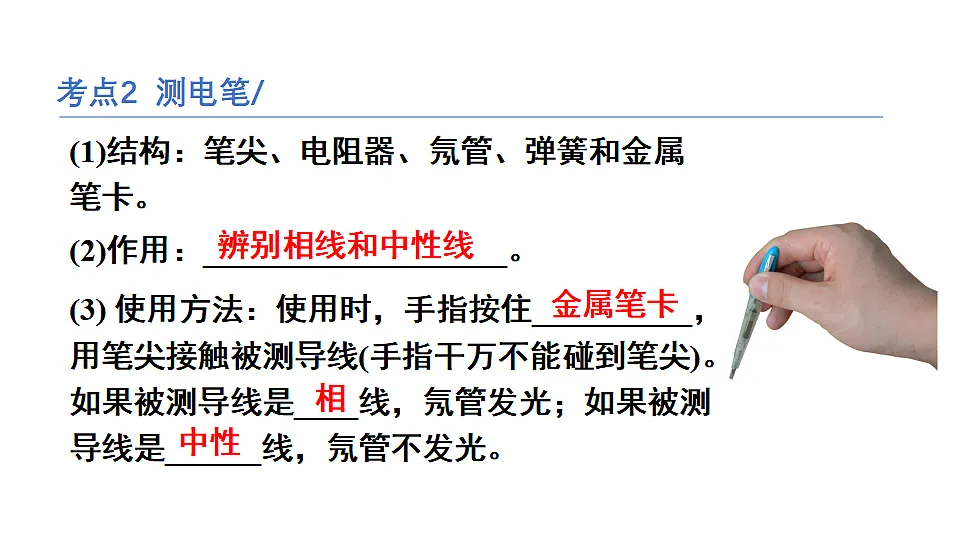

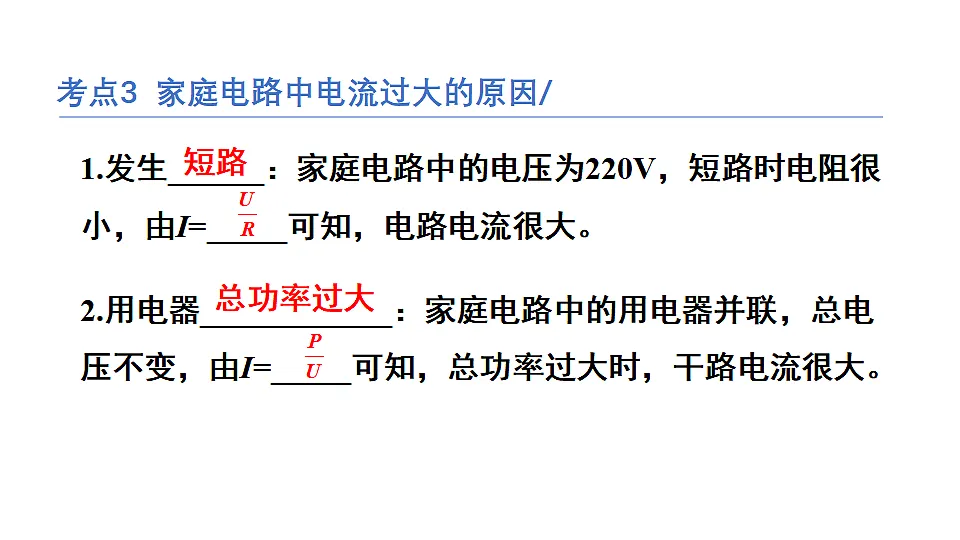

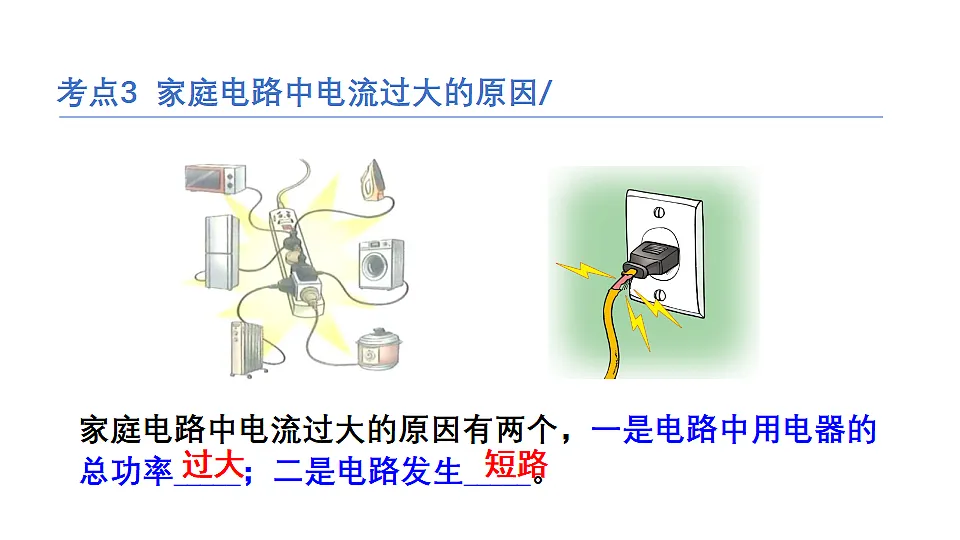

R·九年级全一册状元成才路章末复习1. 知道家庭电路的组成，测电笔的用法，三线插头的结构及漏电保护器的作用。2. 知道家庭电路中电流过大的原因有两个：一是电路中用电器的总功率过大；二是电路发生短路。保险丝具有保护电路的作用。3. 了解常见的触电类型，知道安全用电的原则，培养安全用电的意识。学习目标/家庭电路由进户线、电能表、总开关(含保险装置)、插座、用电器、导线等组成。我国家庭电路的电压是220V。状元成才路考点1 家庭电路/电路元件的作用与连接漏电保护器：当站在地上的人不小心接触了____线，电流经过人体流入_____，此时装在总开关里的“漏电保护器”会迅速切断_____，对人身起到保护作用。相大地电流空气开关：当家庭电路中电流过大时，空气开关会自动断开，切断电路，保护电路的作用。带有漏电保护器的总开关具有空气开关和漏电保护器的功能。状元成才路考点2 测电笔/(1)结构：笔尖、电阻器、氖管、弹簧和金属笔卡。(2)作用：___________________。辨别相线和中性线(3) 使用方法：使用时，手指按住__________，用笔尖接触被测导线(手指干万不能碰到笔尖)。如果被测导线是____线，氖管发光；如果被测导线是______线，氖管不发光。金属笔卡相中性家庭电路中电流过大的原因有两个，一是电路中用电器的总功率_____；二是电路发生_____。状元成才路考点3 家庭电路中电流过大的原因/过大短路1.发生______：家庭电路中的电压为220V，短路时电阻很小，由I=_____可知，电路电流很大。短路考点3 家庭电路中电流过大的原因/2.用电器____________：家庭电路中的用电器并联，总电压不变，由I=_____可知，总功率过大时，干路电流很大。总功率过大常见的触电类型有：人体接触相线、大地触电； 人体接触相线、中性线触电； 电弧触电；跨步电压触电。状元成才路考点4 触电事故/安全用电原则不接触低压带电体，不靠近高压带电体。更换灯泡、搬动电器前应断开电源开关。不弄湿用电器，不损坏绝缘层。保险装置、插座、导线、家用电器等达到使用寿命应及时更换。状元成才路考点5 安全用电/例1 如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）A.插座发生短路了 B.进户的相线断了C.进户的中性线断了 D.某盏电灯的灯丝断了知识点1家庭电路C状元成才路解析：若插座发生短路，会导致电路中的电流急剧增大，保险丝会熔断，故A选项错误；进户线的相线断路，试电笔插进插座的两孔，氖管不会发光，试电笔必须接触到相线才会发光，故B选项错误；进户的中性线断路，不会导致保险丝熔断，但会影响灯泡的发光，同时插座的两个插孔都与火线接触，试电笔氖管都会发光，故C选项正确；各用电器之间是并联的，如果某一个灯的灯丝断路，不会影响其他用电器的正常工作，即其他的灯不会熄灭，故D选项错误。状元成才路例2 小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起，如甲图所示）安装在新房里。乙图为从正面观察的部分接线示意图，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座方便其他电器使用。状元成才路例3 如图所示是试电笔的构造示意图。请说明图中各部分的名称，a：______，b：______；图中甲、乙、丙三种试电笔的握法中，_____是错误的。电阻器氖管甲状元成才路知识点2试电笔例4 小军同学在学习了电路和安全用电的有关知识后，对家里的用电器及用电情况进行了全面的调查，调查记录如下表。状元成才路知识点3家庭电路中电流过大的原因（1）星期天中午，小军用电饭煲煮饭的同时，观看电视新闻，为了节约能源，只开了厨房里的一盏灯，恰巧电冰箱正在工作。求这时小军家的家庭电路中的总电流是多大？解：此时电路中总功率为P = 800W + 100W + 40W + 160W = 1100W，由 P = UI 得状元成才路（2）小军的父母想在现有的电路上再安装一台1500W的空调，请通过计算说明是否可行？解：家中已有用电器总功率为P0= 15×40W+100W+200W+160W+800W+ 120W=1980W，如果再安装一台1500W的空调机，则总功率P总 = 1980W+1500W = 3480W，家中电能表允许最大接入功率为P最大 =UI最大 =220V×20A= 4400W，4400W＞3480W，所以可以安装。状元成才路例5 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两道线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示。其助手用试电笔分别测试A、B及“法师”的皮肤，发现试电笔的氖管都发光。对此表演的合理解释是（ ）A.“法师”有特异功能，确实不怕电B.“法师”的两手均戴有特制绝缘手套C.在人、灯交替过程中，助手将中性线断开了D.在人、灯交替过程中，助手将相线断开了C状元成才路知识点4触电事故例6 图中是一些人在生活用电中的几种做法，其中正确的是（ ）B状元成才路知识点5安全用电1.从课后习题中选取；2.完成练习册本课时的习题。状元成才路（见教材P144）1.图甲所示的是一个常用的插线板。正常情况下，插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可以提供工作电压。某同学在使用时发现，即使指示灯损坏，在开关闭合时插孔也能提供工作电压。根据上述现象，你认为指示灯和开关是怎样连接的?请在图乙中画出开关、指示灯和插孔的连接方式，并把插线板与电源线接通。2.在图所示的家庭电路中，开关闭合后灯泡不亮，用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光。对故障原因有两种看法:甲同学认为这是灯泡短路了；乙同学认为是中性线的某处断路了，灯泡是正常的。你认为哪种说法正确?为什么?解：乙同学的说法正确。如果灯泡短路，用测电笔分别接触a、b、c、d四处时，测电笔都被短路，测电笔氖管均不发光；而如果是进户中性线与a之间断路，用测电笔分别接触a、b、 c、d四处时，测电笔都与相线接通，测电笔氖管均发光，所以乙同学的说法正确。3.下列哪些操作可能会导致空气开关跳闸?说说你的理由。(1)开关中的两个线头相碰。(2)灯座里连接灯泡的两个线头相碰。(3)插座中的两个线头相碰。(4)电路中同时使用几个大功率的用电器。(5)插座接触不良。(1)相当于开关闭合(2)电源短路，导致电流过大，引起跳闸(3)相线和中性线直接连接，电源短路，导致电流过大，引起跳闸(4)总功率过大，引起电流过大，引起空气开关跳闸(5)不会引起电路中的电流过大，空气开关不会跳闸4.在发生触电事故时，为什么不能用手去拉触电的同伴，而是要立即切断电源?解：因为人体是导体，用手去拉触电的人，会使救人的人与触电的人连接在一起，会有电流从触电的人传到救人的人，这时救人的人也会触电。所以若遇到有人触电，应赶快切断电源，或者用干燥的木棍将电线从触电得人身上挑开，迅速使触电的人脱离电源。5.生活中如果用电器着火，应该怎么办?能不能用水灭火?为什么?生活中如果用电器着火，不能用水灭火。因为水具有导电性，直接用水灭火可能会导致电流通过水传导到人体，造成电击伤害。此外，水还可能导致设备短路，使火势扩大甚至引发设备爆炸。正确的灭火方法如下：①切断电源：首先应立即切断电源，关闭电器开关或拔掉插头，防止火势蔓延和触电风险。②使用不导电的灭火器材：推荐使用干粉灭火器或二氧化碳灭火器进行灭火。这些灭火器不会导电，适合用于电器火灾。③覆盖灭火：可以使用厚重的湿毛毯或棉被覆盖在着火的电器上，隔绝氧气以扑灭火源。6.甲、乙两地相距40 km，在两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω。现在输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源连接成如图所示的电路进行测量。当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为多少米?解:设甲地距离短路位置的每根导线电阻为R1，则本题的等效电路图如图所示。总电阻又因为每千米输电线的电阻为0.2Ω，所以，输电线短路位置到甲地的距离7.观察校园内、家庭所在居民小区内的用电设施，了解它们是否存在安全隐患。如果有，请提出一条改进或优化的建议。教室里的插座都放在地上，存在安全隐患。如果不小心把水倒在地上，可能会引起触电。
