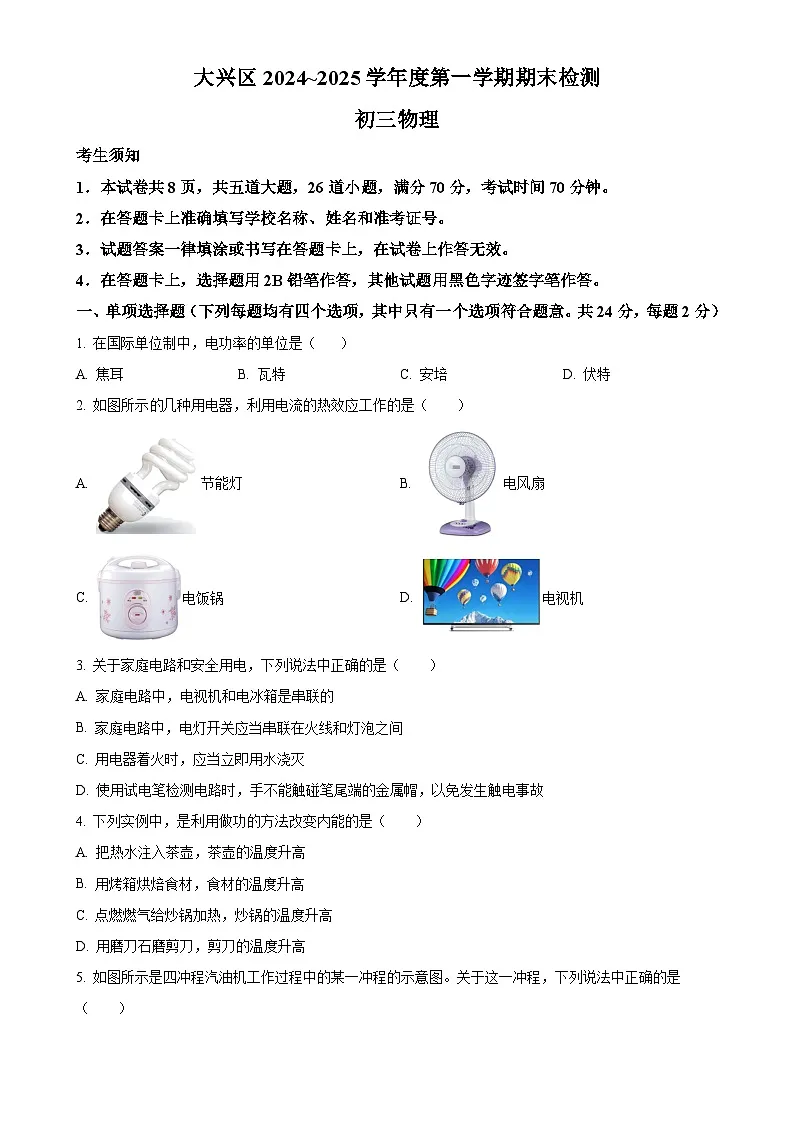

考生须知
1．本试卷共8页，共五道大题，26道小题，满分70分，考试时间70分钟。
2．在答题卡上准确填写学校名称、姓名和准考证号。
3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4．在答题卡上，选择题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。共24分，每题2分）
1. 在国际单位制中，电功率的单位是（ ）
A. 焦耳B. 瓦特C. 安培D. 伏特
2. 如图所示几种用电器，利用电流的热效应工作的是（ ）
A. 节能灯B. 电风扇
C. 电饭锅D. 电视机
3. 关于家庭电路和安全用电，下列说法中正确的是（ ）
A. 家庭电路中，电视机和电冰箱是串联的
B. 家庭电路中，电灯开关应当串联在火线和灯泡之间
C. 用电器着火时，应当立即用水浇灭
D. 使用试电笔检测电路时，手不能触碰笔尾端的金属帽，以免发生触电事故
4. 下列实例中，是利用做功的方法改变内能的是（ ）
A. 把热水注入茶壶，茶壶的温度升高
B. 用烤箱烘焙食材，食材的温度升高
C. 点燃燃气给炒锅加热，炒锅的温度升高
D. 用磨刀石磨剪刀，剪刀的温度升高

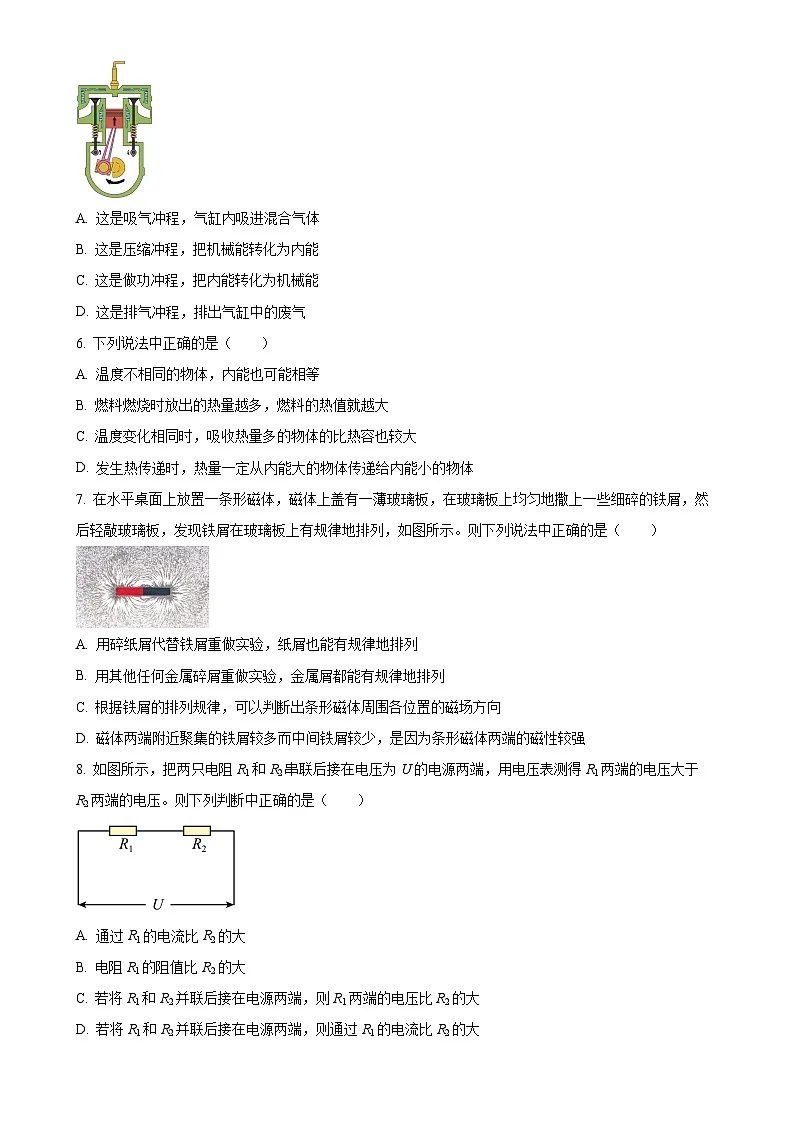

5. 如图所示是四冲程汽油机工作过程中的某一冲程的示意图。关于这一冲程，下列说法中正确的是（ ）
A. 这是吸气冲程，气缸内吸进混合气体
B. 这是压缩冲程，把机械能转化为内能
C. 这是做功冲程，把内能转化为机械能
D. 这是排气冲程，排出气缸中的废气
6. 下列说法中正确的是（ ）
A. 温度不相同的物体，内能也可能相等
B. 燃料燃烧时放出的热量越多，燃料的热值就越大
C. 温度变化相同时，吸收热量多的物体的比热容也较大
D. 发生热传递时，热量一定从内能大的物体传递给内能小的物体
7. 在水平桌面上放置一条形磁体，磁体上盖有一薄玻璃板，在玻璃板上均匀地撒上一些细碎的铁屑，然后轻敲玻璃板，发现铁屑在玻璃板上有规律地排列，如图所示。则下列说法中正确的是（ ）
A. 用碎纸屑代替铁屑重做实验，纸屑也能有规律地排列
B. 用其他任何金属碎屑重做实验，金属屑都能有规律地排列
C. 根据铁屑的排列规律，可以判断出条形磁体周围各位置的磁场方向
D. 磁体两端附近聚集的铁屑较多而中间铁屑较少，是因为条形磁体两端的磁性较强
8. 如图所示，把两只电阻R1和R2串联后接在电压为U的电源两端，用电压表测得R1两端的电压大于R2两端的电压。则下列判断中正确的是（ ）
A. 通过R1的电流比R2的大
B. 电阻R1的阻值比R2的大
C. 若将R1和R2并联后接在电源两端，则R1两端的电压比R2的大
D. 若将R1和R2并联后接在电源两端，则通过R1的电流比R2的大

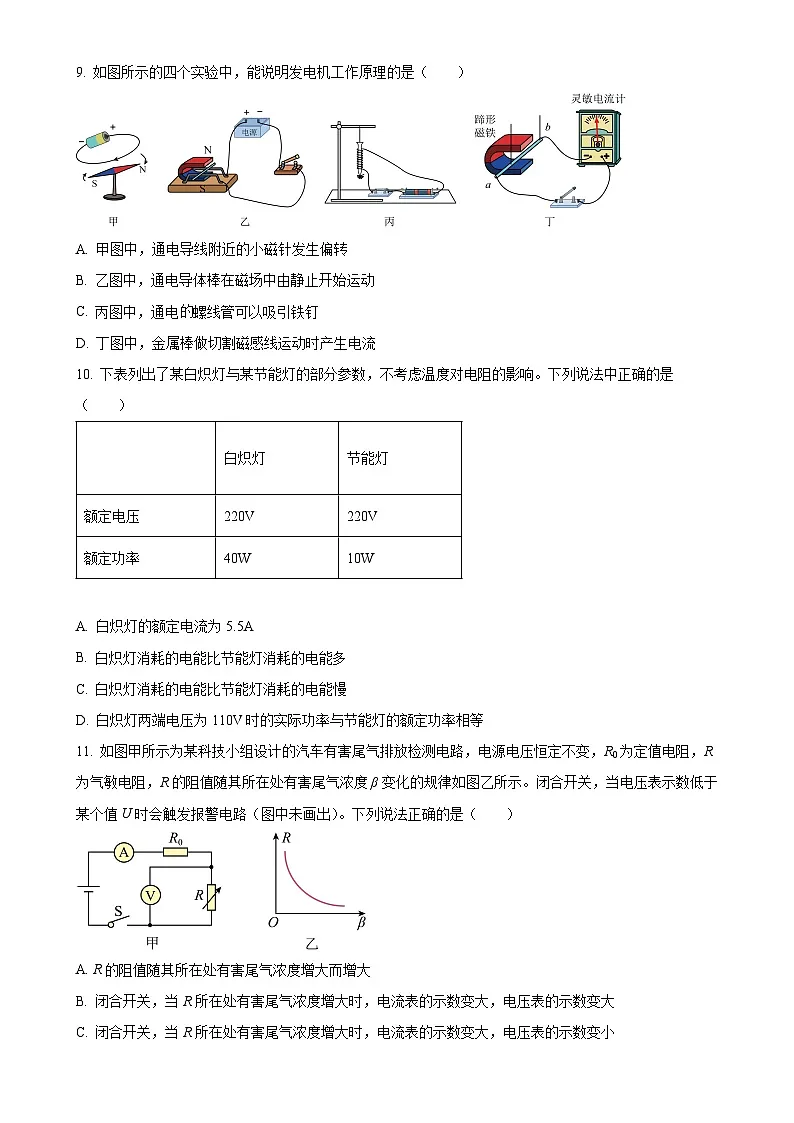

9. 如图所示的四个实验中，能说明发电机工作原理的是（ ）
A. 甲图中，通电导线附近的小磁针发生偏转
B. 乙图中，通电导体棒在磁场中由静止开始运动
C. 丙图中，通电螺线管可以吸引铁钉
D. 丁图中，金属棒做切割磁感线运动时产生电流
10. 下表列出了某白炽灯与某节能灯的部分参数，不考虑温度对电阻的影响。下列说法中正确的是（ ）
A. 白炽灯的额定电流为5.5A
B. 白炽灯消耗的电能比节能灯消耗的电能多
C. 白炽灯消耗的电能比节能灯消耗的电能慢
D. 白炽灯两端电压为110V时的实际功率与节能灯的额定功率相等
11. 如图甲所示为某科技小组设计的汽车有害尾气排放检测电路，电源电压恒定不变，R0为定值电阻，R为气敏电阻，R的阻值随其所在处有害尾气浓度β变化的规律如图乙所示。闭合开关，当电压表示数低于某个值U时会触发报警电路（图中未画出）。下列说法正确的是（ ）
A. R的阻值随其所在处有害尾气浓度增大而增大
B. 闭合开关，当R所在处有害尾气浓度增大时，电流表的示数变大，电压表的示数变大
C. 闭合开关，当R所在处有害尾气浓度增大时，电流表的示数变大，电压表的示数变小
D. 为使较小的有害尾气浓度就触发报警电路，R0的阻值应该较小
12. 如图所示的电路中，电源两端的电压未知但保持不变，R0是阻值已知的定值电阻。只闭合开关S1时，电流表的示数为I1，开关S1和S2均闭合时，电流表的示数为I2。则电阻Rx的阻值可以表示为（ ）
A. B.
C. D.
二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。共6分，每题2分。每题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 下列说法中正确的是（ ）
A. 物质是由大量分子构成的
B. 分子热运动的快慢跟温度有关
C. 固体之间不可能发生扩散现象
D. 构成物质的分子间要么只存在引力作用，要么只存在斥力作用
14. 我国自行研制的航母舰载机电磁弹射系统已经取得了突破性进展，将该系统运用于舰载机，将极大地提升舰载机的起飞效率，增强航空母舰的攻击和防护能力。电磁弹射器工作的基本原理是将舰载机前轮连接在弹射车上，使它们处于轨道上的强磁场中，当弹射车的导体中有强电流通过时就受到强大的推力作用，使弹射车和舰载机一起在轨道上加速运动。如图所示的实例中，跟电磁弹射器工作原理相同的是（ ）
A. 司南B. 电磁起重机
C. 扬声器D. 电动机
15. 如图所示的电路中，电源两端的电压恒为6V，定值电阻R1=10Ω。闭合开关S，滑动变阻器R2的滑片P从左端a滑至右端b的过程中，电流表的示数变化了0.4A。则下列判断中正确的是（ ）
A. 电路中的最大电流为0.6A
B. 滑动变阻器R2的最大阻值为20Ω
C. 电阻R2两端的最大电压为2V
D. 电路的最大功率为3.6W
三、实验探究题（共28分。第16、17、18、19题各2分，第20题7分，第21、22、23题各3分，第24题4分）
16. 按要求填空：
（1）如图所示，电阻箱的示数为_____________。
（2）如图所示，电能表的示数为_____________kW·h。
17. 通电螺线管中电流方向和绕线方式如图所示，则通电螺线管的_____（选填“A”或“B”）端是N极，在它上方自由静止的小磁针a端是______（选填“N”或“S”）极。
18. 请根据图甲所示的实物连线图，在图乙方框内画出对应的电路图。
（ ）
19. 小兴用灵敏电流计、导线、金属棒和U形磁体连接了成如图所示的装置，然后进行实验。他发现当金属棒AB沿某些方向运动时，灵敏电流计的指针发生了偏转；当金属棒沿另一些方向运动时，灵敏电流计的指针不偏转，指针始终指在零刻度处。根据小兴的实验过程和观察的实验现象，可知他探究的问题是：____________。
20. 小兴用如图甲所示的电路测量小灯泡在不同电压下的功率，实验中所用电源的电压恒为3V，小灯泡的额定电压为2.5V。
（1）小兴正确连接电路后闭合开关，发现小灯泡不发光，电流表示数几乎为0，电压表示数接近3V，则故障可能是__________；
A. 滑动变阻器断路
B. 小灯泡断路
C. 小灯泡短路
（2）排除故障后，小兴移动滑动变阻器的滑片到某位置，电压表示数如图乙所示，则电压表的示数为_________V。为了测量小灯泡正常发光时的功率，他接下来的操作应是______________；
（3）小兴将多次实验测得的电流和对应的电压绘制了如图丙所示的I-U图像，根据图像可知，小灯泡正常发光时的功率为________W；
（4）小兴分析图丙的图像发现：随着小灯泡的功率变大，其电阻也变大。产生这种现象的原因是___________。
21. 如图甲所示，是探究电流通过导体时产生的热量与哪些因素有关的实验装置。A、B两个相同的透明容器中各有一段电阻丝，它们分别通过U形管内的液体使容器内封闭等量的空气，闭合开关前两U形管内左右两端的液面均在同一水平面上。
（1）实验中用________________来反映电流通过导体产生热量的多少。
（2）闭合开关通电一段时间后，发现与B相连的U形管中液面高度差比与A相连的U形管中液面高度差大，由此可以得到的结论_________。
（3）将图甲中虚线框里的装置换成图乙所示装置进行实验，可以探究电流通过导体时产生热量跟________是否有关。
22. 某实验小组用如图甲所示装置探究通电螺线管外部磁场特点。
（1）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地撒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲中所示。铁屑的作用是显示___________（选填“磁场方向”或“磁场分布”）。
（2）把小磁针放在通电螺线管四周不同的位置，小磁针自由静止时N极所指方向如图乙所示，则通电螺线管的右端为______极。对调电源正负极，闭合开关，小磁针自由静止时N极所指方向如图丙所示，根据上述实验现象，可以得到的结论是_____________。
23. 小兴想比较两个额定电压均为2.5V的小灯泡L1、L2的额定功率P1与P2的大小，进行了如下操作：他先连好了如图所示的电路，闭合开关后调节滑动变阻器使电压表示数为2.5V；断开开关，保持滑动变阻器的滑片位置不变，把L2替换L1接入电路后闭合开关，他观察到电压表的示数不为2.5V，然后他将滑动变阻器的滑片P向A端缓慢移动一段距离，使电压表的示数为2.5V。已知实验中所用电源两端的电压保持不变，请你根据小兴的操作和观察到的现象以及所学的电学知识，推理并判断出P1与P2的大小关系。
24. 请你自选器材设计实验，证明“两个电阻串联时，它们两端的总电压等于这两个电阻两端的电压之和”。要求：
（1）画出实验电路图；
（2）写出简要的实验步骤；
（3）画出记录实验数据的表格。
四、科普阅读题（共4分）
25. 阅读《超级工程—中国海上巨型风机SL5000》并回答问题。
超级工程—中国海上巨型风机SL5000
在我国新能源发展的征程中，海上巨型风机SL5000（如图所示）宛如一颗璀璨明珠，闪耀着科技创新的光芒。
在广袤的海洋上，风能资源丰富，而SL5000就是利用这一清洁能源的“大力士”。为了更有效地捕捉海面上的低空风，SL5000拥有巨大的体型。其单片扇叶长度可达128米，如同一个巨型的“风车手臂”，在海风的吹拂下转动。它的发电机舱也十分庞大，大到能够停放一架小型直升机。这种巨大的体型赋予了它强大的单机发电能力，为风力发电总控系统提供了充足的电能来源。
不仅如此，为了确保SL5000在恶劣的海洋环境中持续运行，科研人员运用了诸多先进技术。它配备了多套备份系统，犹如为它穿上了多层“防护铠甲”。在面对台风这一强大对手时，SL5000内部安装的风速感应器和旋转速度感应器就像敏锐的“感官器官”。一旦台风来袭使运转速度超出承受范围，感应器迅速向自动控制系统发出警报，及时调整叶片旋转方向，降低发电机旋转速度，从而避免被台风破坏。同时，其坚固的机身结构以及深入海床的主结构，都为它在海洋中的稳定工作提供了坚实保障。
SL5000的成功，是中国在新能源领域技术实力的有力证明。它不仅为沿海地区带来了源源不断的清洁电能，缓解了用电压力，还推动了我国新能源技术的不断发展。
根据上述材料，回答下列问题。
（1）海上巨型风机SL5000发电时，把______转化为电能；
（2）SL5000内部安装的______和______可以“感知”风速和扇叶旋转速度，及时向自动控制系统发出警报；
（3）据报道，每台海上巨型风机SL5000的设计寿命为20年，计划从空气中获取4亿千瓦时的电能。若一年按8760小时计算，则每台SL5000在设计使用期内发电的平均功率约为______千瓦（结果保留整数）。
五、计算题（共8分，26、27题各4分）
26. 如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器Rp接入电路中的电阻，使电压表示数为1V。求此时：
（1）通过R0的电流；
（2）Rp的电功率。
27. 加热牛奶时，温度不能太高，否则会破坏牛奶中的营养物质。某款牛奶锅内部的简化电路如图所示，R1、R2均为发热电阻且阻值不变，部分参数如表所示。求：
（1）这款牛奶锅保温时，电路中电流。
白炽灯
节能灯
额定电压
220V
220V
额定功率
40W
10W
额定电压
220V
加热功率
100W
保温功率
22W
容积
800mL
