江苏省新沂市第四中学2023-2024学年九年级上学期第二次月考物理试卷

这是一份江苏省新沂市第四中学2023-2024学年九年级上学期第二次月考物理试卷，共21页。试卷主要包含了选择题，填空题，实验题等内容，欢迎下载使用。

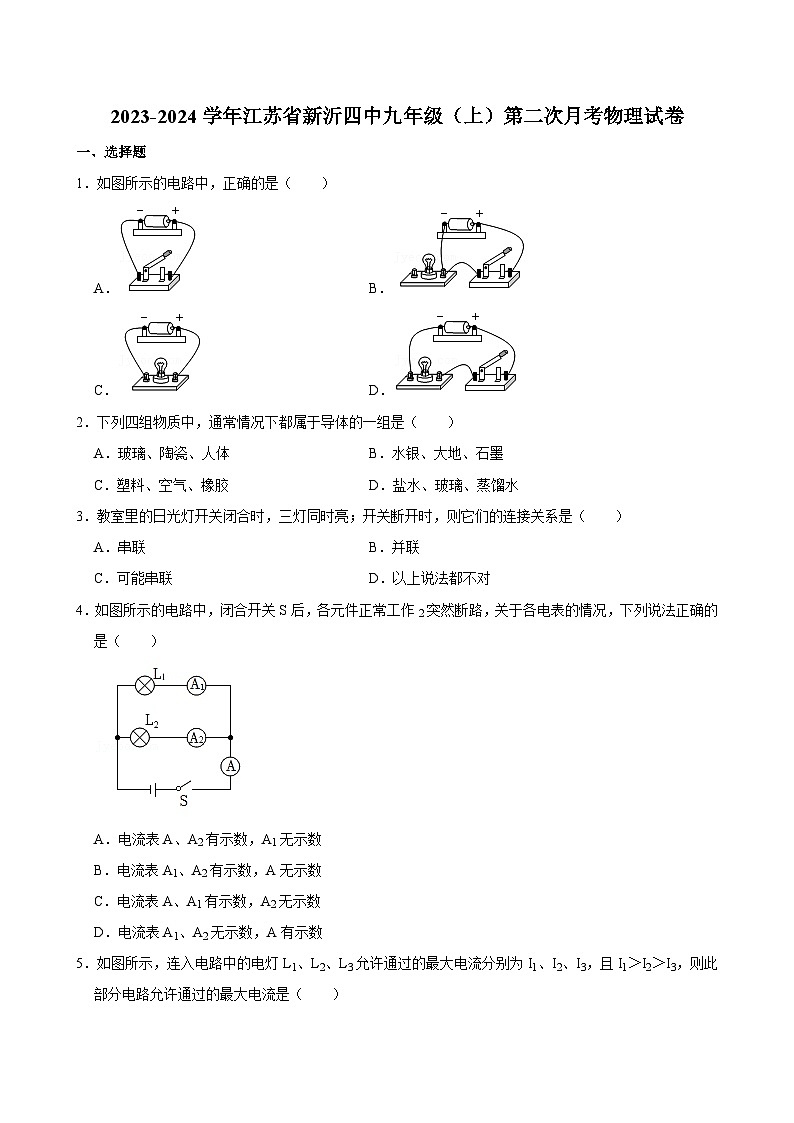

1．如图所示的电路中，正确的是（ ）
A．B．
C．D．
2．下列四组物质中，通常情况下都属于导体的一组是（ ）
A．玻璃、陶瓷、人体B．水银、大地、石墨
C．塑料、空气、橡胶D．盐水、玻璃、蒸馏水
3．教室里的日光灯开关闭合时，三灯同时亮；开关断开时，则它们的连接关系是（ ）
A．串联B．并联
C．可能串联D．以上说法都不对
4．如图所示的电路中，闭合开关S后，各元件正常工作2突然断路，关于各电表的情况，下列说法正确的是（ ）
A．电流表A、A2有示数，A1无示数
B．电流表A1、A2有示数，A无示数
C．电流表A、A1有示数，A2无示数
D．电流表A1、A2无示数，A有示数

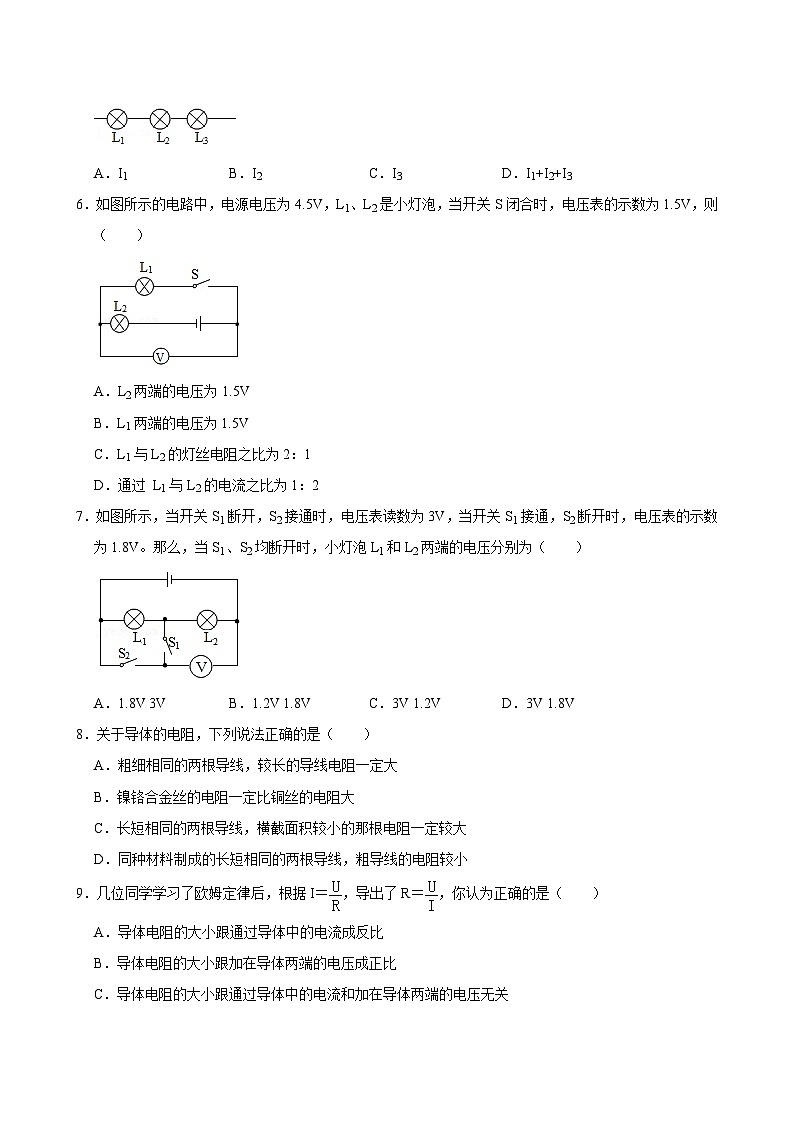

5．如图所示，连入电路中的电灯L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路允许通过的最大电流是（ ）
A．I1B．I2C．I3D．I1+I2+I3
6．如图所示的电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，则（ ）
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过 L1与L2的电流之比为1：2
7．如图所示，当开关S1断开，S2接通时，电压表读数为3V，当开关S1接通，S2断开时，电压表的示数为1.8V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．1.8V 3VB．1.2V 1.8VC．3V 1.2VD．3V 1.8V
8．关于导体的电阻，下列说法正确的是（ ）
A．粗细相同的两根导线，较长的导线电阻一定大
B．镍铬合金丝的电阻一定比铜丝的电阻大
C．长短相同的两根导线，横截面积较小的那根电阻一定较大
D．同种材料制成的长短相同的两根导线，粗导线的电阻较小
9．几位同学学习了欧姆定律后，根据I＝，导出了R＝，你认为正确的是（ ）
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零

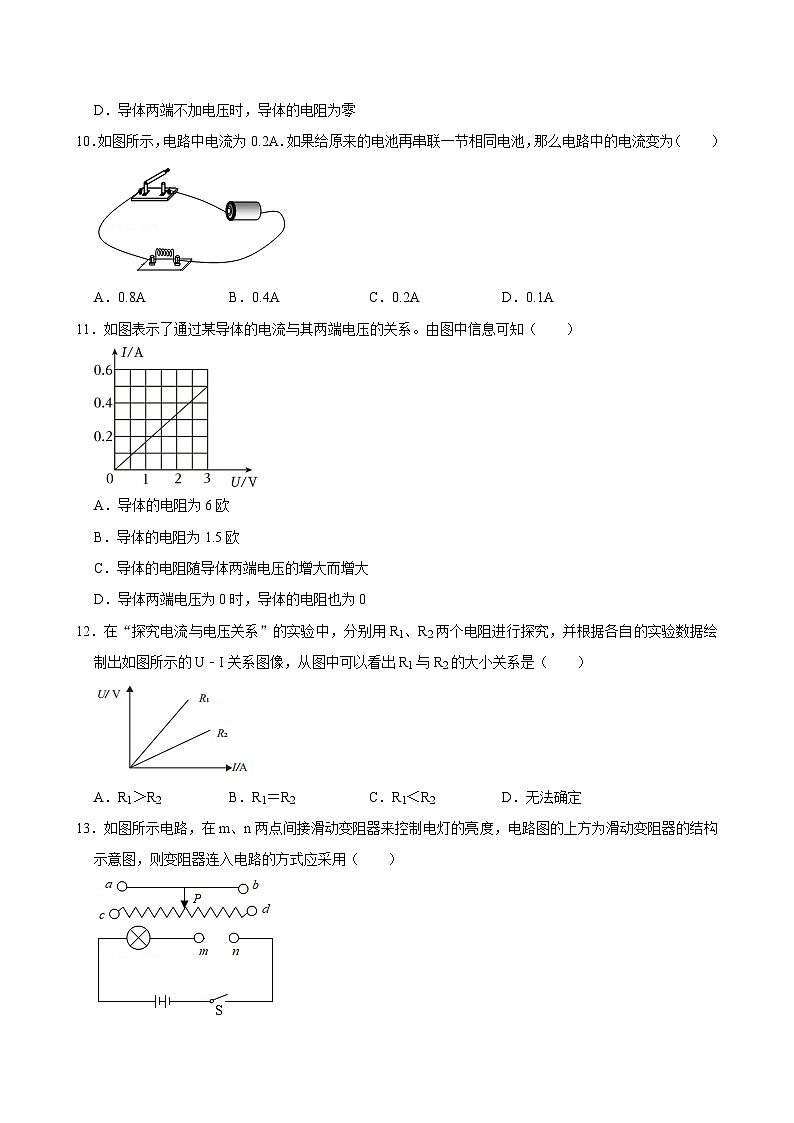

10．如图所示，电路中电流为0.2A．如果给原来的电池再串联一节相同电池，那么电路中的电流变为（ ）
A．0.8AB．0.4AC．0.2AD．0.1A
11．如图表示了通过某导体的电流与其两端电压的关系。由图中信息可知（ ）
A．导体的电阻为6欧
B．导体的电阻为1.5欧
C．导体的电阻随导体两端电压的增大而增大
D．导体两端电压为0时，导体的电阻也为0
12．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定
13．如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，则变阻器连入电路的方式应采用（ ）
A．m接a，n接bB．m接c，n接dC．m接c，n接bD．m接a，n接d
14．如图所示，电源电压保持不变，闭合开关S，电流表有示数，电压表没有示数。则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
15．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，当所测物体温度升高时（ ）
A．电流表示数变小B．电流表示数不变
C．电压表示数变小D．电压表示数变大
二、填空题
16．电动车在充电过程中电池相当于 ，电动车在行驶的过程中电池相当于 。（均选填“电源”或“用电器”）
17．如图为定时爆炸装置示意图，虚线框内是其内部电路，a、b为暴露在外面的两根导线。拆弹专家要在a、b两根导线中做出正确选择；若不慎剪断 （选填“a”或“b”）导线，起爆器就会引爆。定时装置（图中未画出）相当于一开关，当到达设定时间时，开关断开，则定时装置应串联在 （选填“CD”或“EF”）之间。
18．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路，两灯都发光，两个电流表的指针所指位置均为图（b），则通过灯L2的电流为 A，通过灯L1和灯L2的电流之比为 。
19．如图所示是某家用电子式电能表的表盘，该表盘上显示已用电 kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为 kW•h。
20．如图甲所示，开关闭合后，两个电压表指针偏转均为乙图所示2两端的电压为 V。
21．如图所示，电阻R2为4Ω，电源电压保持不变。当闭合开关S时，电压表示数为4V，则电阻R1的阻值为 Ω，电源电压为 V。通电5min，该电路消耗的电能为 J。
22．有R1、R2两个电阻，阻值之比R1：R2＝1：3。若把它们串联在电路中，通过R1、R2的电流之比I1：I2＝ ，相同时间内R1、R2消耗的电能之比W1：W2＝ 。
23．两个分别标有“5Ω，1A”和“10Ω，0.6A”的定值电阻，总电阻为 Ω，电源电压最多为 V；若将它们并联接在电路中，电源电压最多为 V；干路电流最大是 A。
24．已知电源电压为4.5V，小灯泡上标有“3V，0.5A”字样，需要在电路中 （选填“串联”或“并联”）一个阻值为 Ω的保护电阻。
五、实验题
25．如图，某实验小组在做“探究电流与电阻关系”的实验，R为定值电阻。
（1）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变大，连线不得交叉）；
（2）闭合开关，发现电压表有示数且接近电源电压，电流表无示数 ；
（3）排除故障后，移动滑动变阻器滑片，电流表的示数如图乙所示 A；
（4）图丙是小组根据测得的实验数据绘制的电流I随电阻R的变化图象，由图象可知电阻R两端的电压为 V，当电阻由5Ω更换为10Ω时，闭合开关后 （选填“左”或“右”）端滑动；
（5）根据图象和数据可以得出结论： 。
26．小华做测量定值电阻的实验，电路如图甲所示，电源电压为6V，1A”字样，电流表接入量程为0～0.6A。
（1）闭合开关，发现电压表示数如图乙所示，为准确测量这一电压 ；
（2）小华将多次数据记录在表一中，有一组数据是拼凑的，它是第 组，你判断的依据是 ；
（3）表一中获取第2组数据后，想要得到第3组数据，应该将变阻器的滑片向 （选填“左”或”右”）端移动。实验中定值电阻的阻值是 Ω；（保留一位小数）
（4）实验中要移动滑动变阻器的滑片多次测量，其目的是 。
2023-2024学年江苏省新沂四中九年级（上）第二次月考物理试卷
参考答案与试题解析
一、选择题
1．如图所示的电路中，正确的是（ ）
A．B．
C．D．
【答案】D
【解答】解：
A、图中缺少用电器，电源被短路；
B、图中灯泡没有接入电路中，电源被短路；
C、图中缺少开关；
D、图中有电源、开关和用电器，故D正确。
故选：D。
2．下列四组物质中，通常情况下都属于导体的一组是（ ）
A．玻璃、陶瓷、人体B．水银、大地、石墨
C．塑料、空气、橡胶D．盐水、玻璃、蒸馏水
【答案】B
【解答】解：通常情况下常见的导体包括：人体、大地、石墨。
A、玻璃，人体属于导体；
B、水银、石墨都属于导体；
C、塑料、橡胶都属于绝缘体；
D、盐水属于导体、蒸馏水属于绝缘体。
所以都属于导体的一组是B。
故选：B。
3．教室里的日光灯开关闭合时，三灯同时亮；开关断开时，则它们的连接关系是（ ）
A．串联B．并联
C．可能串联D．以上说法都不对
【答案】B
【解答】解：由用电常识可知，教室内的日光灯在工作时互不影响，其余的仍能工作，因此，且开关在干路。
故选：B。
4．如图所示的电路中，闭合开关S后，各元件正常工作2突然断路，关于各电表的情况，下列说法正确的是（ ）
A．电流表A、A2有示数，A1无示数
B．电流表A1、A2有示数，A无示数
C．电流表A、A1有示数，A2无示数
D．电流表A1、A2无示数，A有示数
【答案】C
【解答】解：由图可知，L1、L2并列连接，为并联，测量干路中的电流3与L1在一条支路，测量通过L1的电流，电流表A7与L2在一条支路，测量通过L2的电流；
若灯泡L3突然断路，则电流表A2无示数，由并联电路各支路之间互不影响可知1有示数，电流表A在干路中。
故选：C。
5．如图所示，连入电路中的电灯L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路允许通过的最大电流是（ ）
A．I1B．I2C．I3D．I1+I2+I3
【答案】C
【解答】解：
由题知，三个电灯L1、L2、L2串联接入电路，根据串联电路中电流特点，因为I1＞I2＞I2，所以此部分电路中允许通过的最大电流是I3。
故选：C。
6．如图所示的电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，则（ ）
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过 L1与L2的电流之比为1：2
【答案】B
【解答】解：
由电路图可知，两灯泡串联1两端的电压，所以L1两端的电压为U3＝1.5V，故B正确；
因串联电路中总电压等于各分电压之和，
所以L5两端的电压：U2＝U﹣U1＝4.5V﹣1.6V＝3V，故A错误；
因串联电路中各处的电流相等，所以通过L1与L3的电流之比为1：1，故D错误；
由I＝可得，L6与L2的灯丝电阻之比：＝＝＝＝，故C错误。
故选：B。
7．如图所示，当开关S1断开，S2接通时，电压表读数为3V，当开关S1接通，S2断开时，电压表的示数为1.8V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．1.8V 3VB．1.2V 1.8VC．3V 1.2VD．3V 1.8V
【答案】B
【解答】解：
由图知，当开关S1断开，S2接通时，两灯串联，所以电源电压U＝4V；
当开关S1接通，S2断开时，两灯仍串联8两端的电压，即U2＝1.3V，
由串联电路的电压规律知，L1两端的电压U1＝U﹣U7＝3V﹣1.8V＝1.2V。
故选：B。
8．关于导体的电阻，下列说法正确的是（ ）
A．粗细相同的两根导线，较长的导线电阻一定大
B．镍铬合金丝的电阻一定比铜丝的电阻大
C．长短相同的两根导线，横截面积较小的那根电阻一定较大
D．同种材料制成的长短相同的两根导线，粗导线的电阻较小
【答案】D
【解答】解：
A、粗细相同的两根导线，无法根据长度比较电阻的大小；
B、电阻大小与导体的长度、横截面积和温度有关，故B错误；
C、长度相同的两根导线，无法根据横截面积比较电阻的大小；
D、同种材料制成的长短相同的两根导线，粗导线的电阻较小。
故选：D。
9．几位同学学习了欧姆定律后，根据I＝，导出了R＝，你认为正确的是（ ）
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
【答案】C
【解答】解：
导体的电阻与导体的材料、长度，并不随电流。所以A、B，C正确。
故选：C。
10．如图所示，电路中电流为0.2A．如果给原来的电池再串联一节相同电池，那么电路中的电流变为（ ）
A．0.8AB．0.4AC．0.2AD．0.1A
【答案】B
【解答】解：（1）由电路图可知，电源是一节干电池构成的，
根据欧姆定律可得，电阻的大小为：
R＝＝＝7.7Ω；
（2）给原来的电池再串联一节相同电池时，电源的电压为3V，
∵电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
∴此时通过电阻的电流：
I′＝＝＝0.6A。
故选：B。
11．如图表示了通过某导体的电流与其两端电压的关系。由图中信息可知（ ）
A．导体的电阻为6欧
B．导体的电阻为1.5欧
C．导体的电阻随导体两端电压的增大而增大
D．导体两端电压为0时，导体的电阻也为0
【答案】A
【解答】解：（1）由图可见，当导体两端的电压U＝3.0V时，根据欧姆定律的公式变形得：
导体的电阻R＝＝＝6Ω
（2）由图象可以得出通过导体的电流与导体两端的电压成正比，电压与电流的比值为一定值；电阻是导体本身的一种性质、长度，与电压值和电流值的大小无关。
故选：A。
12．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定
【答案】A
【解答】解：
由U﹣I图像（见下图）
得出：当R1与R2两端电压相同时，I3＜I2，
电压一定时，导体中通过的电流与电阻成反比1＞R7。
故选：A。
13．如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，则变阻器连入电路的方式应采用（ ）
A．m接a，n接bB．m接c，n接dC．m接c，n接bD．m接a，n接d
【答案】C
【解答】解：要求变阻器的滑片向左滑动时电灯逐渐变亮，这说明电路中的电流变大，电路中的总电阻变小，所以滑动变阻器应接下方的c接线柱，故C正确。
故选：C。
14．如图所示，电源电压保持不变，闭合开关S，电流表有示数，电压表没有示数。则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
【答案】B
【解答】解：
A．若灯L断路，电压表串联在电路中测电源的电压，电压表有示数；
B．若灯L短路，此时电压表被短路无示数，电流表测电路中的电流有示数；
C．若电阻R断路，电压表和电流表均无示数，故C不符合题意；
D．若电阻R短路，电压表测电源的电压，则两电表都有示数。
故选：B。
15．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，当所测物体温度升高时（ ）
A．电流表示数变小B．电流表示数不变
C．电压表示数变小D．电压表示数变大
【答案】D
【解答】解：由电路图可知，热敏电阻与定值电阻串联1两端的电压，电流表测量电路电流；
当温度升高时，热敏电阻的阻值减小；已知电源电压不变知，电路中的电流变大，故AB错误；
根据U＝IR知，在电阻不变时1两端的电压变大，电压表的示数增大，D正确。
故选：D。
二、填空题
16．电动车在充电过程中电池相当于 用电器 ，电动车在行驶的过程中电池相当于 电源 。（均选填“电源”或“用电器”）
【答案】见试题解答内容
【解答】解：电动车在充电过程中，电池消耗电能；
电动车在行驶的过程中，电池提供电能。
故答案为：用电器；电源。
17．如图为定时爆炸装置示意图，虚线框内是其内部电路，a、b为暴露在外面的两根导线。拆弹专家要在a、b两根导线中做出正确选择；若不慎剪断 b （选填“a”或“b”）导线，起爆器就会引爆。定时装置（图中未画出）相当于一开关，当到达设定时间时，开关断开，则定时装置应串联在 CD （选填“CD”或“EF”）之间。
【答案】见试题解答内容
【解答】解：（1）由图可知，起爆器被右侧导线b短路了；由于起爆器引爆的条件是起爆器中有电流通过，若不慎剪断b，有电流通过起爆器；
（2）由题知，定时装置相当于开关，当到达设定时间时，起爆器引爆。
故答案为：b；CD。
18．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路，两灯都发光，两个电流表的指针所指位置均为图（b），则通过灯L2的电流为 0.32 A，通过灯L1和灯L2的电流之比为 4：1 。
【答案】0.32；4：1。
【解答】解：由图（a）可知，两灯并联1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A3测量干路电流，故A1选用的是0～4A量程，分度值为0.1A，即干路电流为I＝7.6A；
A2测量通过灯泡L6的电流，故A2选择的是0～5.6A量程，分度值为0.02A，通过L5的电流为I2＝0.32A；
由并联电路电流的规律I＝I6+I2可得，通过灯L1的电流：I6＝I﹣I2＝1.60A﹣3.32A＝1.28A，
通过灯L1和灯L2的电流之比为：I1：I2＝7.28A：0.32A＝4：3。
故答案为：0.32；4：2。
19．如图所示是某家用电子式电能表的表盘，该表盘上显示已用电 5546.7 kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为 0.02 kW•h。
【答案】5546.7；0.02。
【解答】解：（1）该表盘上显示数字为55467，因为最后一位是小数，所以显示已用电5546.7kW•h；
（2）1600imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁1600次，
指示灯闪烁32次，则该用电器消耗的电能：
W＝kW•h＝4.02kW•h。
故答案为：5546.7；0.02。
20．如图甲所示，开关闭合后，两个电压表指针偏转均为乙图所示2两端的电压为 4.8 V。
【答案】4.8
【解答】解：由图甲可知：闭合开关后，L1和L2串联，电压表V2测总电压，电压表V2测L1的电压；
因串联电路的电压规律是：U＝U8+U2；所以，V1的示数应大于V8的示数，
已知两个电压表指针位置相同，说明两表所选量程不同；
则电压表V1测总电压，使用的是大量程，即电源电压U＝6V；
V4测L1的电压，使用的是小量程，即U1＝2.2V；
所以灯泡L2的电压：U3＝U﹣U1＝6V﹣6.2V＝4.4V。
故答案为：4.8。
21．如图所示，电阻R2为4Ω，电源电压保持不变。当闭合开关S时，电压表示数为4V，则电阻R1的阻值为 8 Ω，电源电压为 6 V。通电5min，该电路消耗的电能为 900 J。
【答案】见试题解答内容
【解答】解：由图可知，R1、R2串联，电压表测量R5两端的电压，电流表测量电路中的电流；
当闭合开关S时，电压表示数为4V，
由I＝可知，R1的阻值：R4＝＝＝8Ω；
由I＝可知，R4两端的电压：U2＝IR2＝5.5A×4Ω＝4V，
根据串联电路的电压特点可知，电源电压：U＝U1+U2＝4V+2V＝6V；
通电8min，该电路消耗的电能：W＝UIt＝6V×0.5A×5×60s＝900J。
故答案为：8；7；900。
22．有R1、R2两个电阻，阻值之比R1：R2＝1：3。若把它们串联在电路中，通过R1、R2的电流之比I1：I2＝ 1：1 ，相同时间内R1、R2消耗的电能之比W1：W2＝ 1：3 。
【答案】1：1；1：3。
【解答】解：两电阻串联时，根据串联电路的电流特点即可知道，若把它们串联在电路中1、R2的电流之比I4：I2＝1：8；
根据W＝UIt＝I2Rt，R1、R4相同时间内消耗的电能之比：＝＝＝7：3。
故答案为：1：2；1：3。
23．两个分别标有“5Ω，1A”和“10Ω，0.6A”的定值电阻，总电阻为 15 Ω，电源电压最多为 9 V；若将它们并联接在电路中，电源电压最多为 5 V；干路电流最大是 1.5 A。
【答案】15；9；5；1.5。
【解答】解：串联电路的等效电阻（总电阻）等于各个电阻之和，
所以将这两个电阻串联起来使用时的总电阻为：R＝R1+R2＝6Ω+10Ω＝15Ω；
由题意可知，两电阻允许通过的最大电流分别为：I1＝1A，I4＝0.6A，则I7＞I2，
因串联电路电流处处相等，所以为了不损坏电阻，
则电源电压的最大值：U大＝I大（R1+R8）＝0.6A×（3Ω+10Ω）＝9V；
两电阻两端允许的最大电压分别为：U1＝I4R1＝1A×6Ω＝5V，U2＝I4R2＝0.8A×10Ω＝6V，
比较可知U1＜U4，
因为并联电路中各支路两端的电压都相等，等于电源电压，则电路两端允许加的最大电压是5V，
此时通过R1电阻的电流为4A，
通过R2电阻的电流：I2′＝＝＝3.5A，
则并联电路中干路上允许的最大电流为：I大′＝I1+I8′＝1A+0.5A＝1.5A。
故答案为：15；5；5；1.6。
24．已知电源电压为4.5V，小灯泡上标有“3V，0.5A”字样，需要在电路中 串联 （选填“串联”或“并联”）一个阻值为 3 Ω的保护电阻。
【答案】见试题解答内容
【解答】解：灯泡正常发光时的电压UL＝3V，要使灯泡在4.6V的电源上正常发光应串联一个电阻分压；
因为串联电路中总电压等于各分电压之和，
所以串联电阻两端的电压：
UR＝U﹣UL＝4.5V﹣5V＝1.5V，
因串联电路中各处的电流相等，
所以，由I＝，串联电阻的阻值：
R＝＝＝＝3Ω。
故答案为：串联；3。
五、实验题
25．如图，某实验小组在做“探究电流与电阻关系”的实验，R为定值电阻。
（1）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变大，连线不得交叉）；
（2）闭合开关，发现电压表有示数且接近电源电压，电流表无示数 定值电阻R断路 ；
（3）排除故障后，移动滑动变阻器滑片，电流表的示数如图乙所示 0.4 A；
（4）图丙是小组根据测得的实验数据绘制的电流I随电阻R的变化图象，由图象可知电阻R两端的电压为 3 V，当电阻由5Ω更换为10Ω时，闭合开关后 右 （选填“左”或“右”）端滑动；
（5）根据图象和数据可以得出结论： 导体两端的电压一定时，通过导体的电流与导体的电阻成反比 。
【答案】（1）见解答图；（2）定值电阻R断路；（3）0.4；（4）3；右：（5）导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
【解答】解：（1）滑片向左滑动时，电流表示数变大，故滑动变阻器左下接线柱连入电路中
；
（2）电流表无示数，说明电路可能断路，说明电压表与电源连通，与电压表并联的定值电阻R断路了；
（3）由图乙可知，电流表的量程为0～0.3A，示数为0.4A；
（4）由图象可知，电阻R两端的电压：UV＝IR＝3.2A×15Ω＝…＝0.3A×5Ω＝3V；
根据串联电路的分压原理可知，将定值电阻由4Ω改接成10Ω的电阻，其分得的电压增大，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，应增大滑动变阻器连入电路中的电阻，使电压表的示数不变；
（5）由图象可知，导体的电阻增大，通过导体的电流与导体的电阻的乘积保持不变，通过导体的电流与导体的电阻成反比。
故答案为：（1）见解答图；（2）定值电阻R断路；（4）3，通过导体的电流与导体的电阻成反比。
26．小华做测量定值电阻的实验，电路如图甲所示，电源电压为6V，1A”字样，电流表接入量程为0～0.6A。
（1）闭合开关，发现电压表示数如图乙所示，为准确测量这一电压 断开开关，电压表换接小量程 ；
（2）小华将多次数据记录在表一中，有一组数据是拼凑的，它是第 1 组，你判断的依据是 滑动变阻器的阻值超过最大规格 ；
（3）表一中获取第2组数据后，想要得到第3组数据，应该将变阻器的滑片向 左 （选填“左”或”右”）端移动。实验中定值电阻的阻值是 9.9 Ω；（保留一位小数）
（4）实验中要移动滑动变阻器的滑片多次测量，其目的是 减小实验误差 。
【答案】（1）断开开关，电压表换接小量程；（2）1；滑动变阻器的阻值超过最大规格；（3）左；9.9；（4）减小实验误差。
【解答】解：（1）闭合开关，电压表指针偏转幅度过小，接下来的操作是断开开关；
（2）由第一组数据可知，定值电阻的电压为1V，根据串联电路电压规律P＝U﹣U1＝5V﹣1V＝5V；
滑动变阻器此时接入电路中的电阻为：；
此时滑动变阻器的阻值超过最大规格，所以是第8组数据是拼凑的；
（3）获得第2组实验数据后，要想得到第3组数据，电流表的示数由3.2A增大为0.8A，电路中电阻变小。
第2组实验可得定值电阻的阻值为
；
第2组实验可得定值电阻的阻值为 ；
第4组实验可得定值电阻的阻值为 ，
第5组实验可得定值电阻的阻值为 ；
则定值电阻的阻值为 .。
（4）实验中要移动滑动变阻器的滑片多次测量，其目的是取平均值减小误差。
故答案是：（1）断开开关，电压表换接小量程；滑动变阻器的阻值超过最大规格；9.5。序号
1
2
3
4
5
U/V
1.0
2.0
3.0
4.0
5.0
I/A
0.10
0.20
0.30
0.40
0.52
序号
1
2
3
4
5
U/V
1.0
2.0
3.0
4.0
5.0
I/A
0.10
0.20
0.30
0.40
0.52
