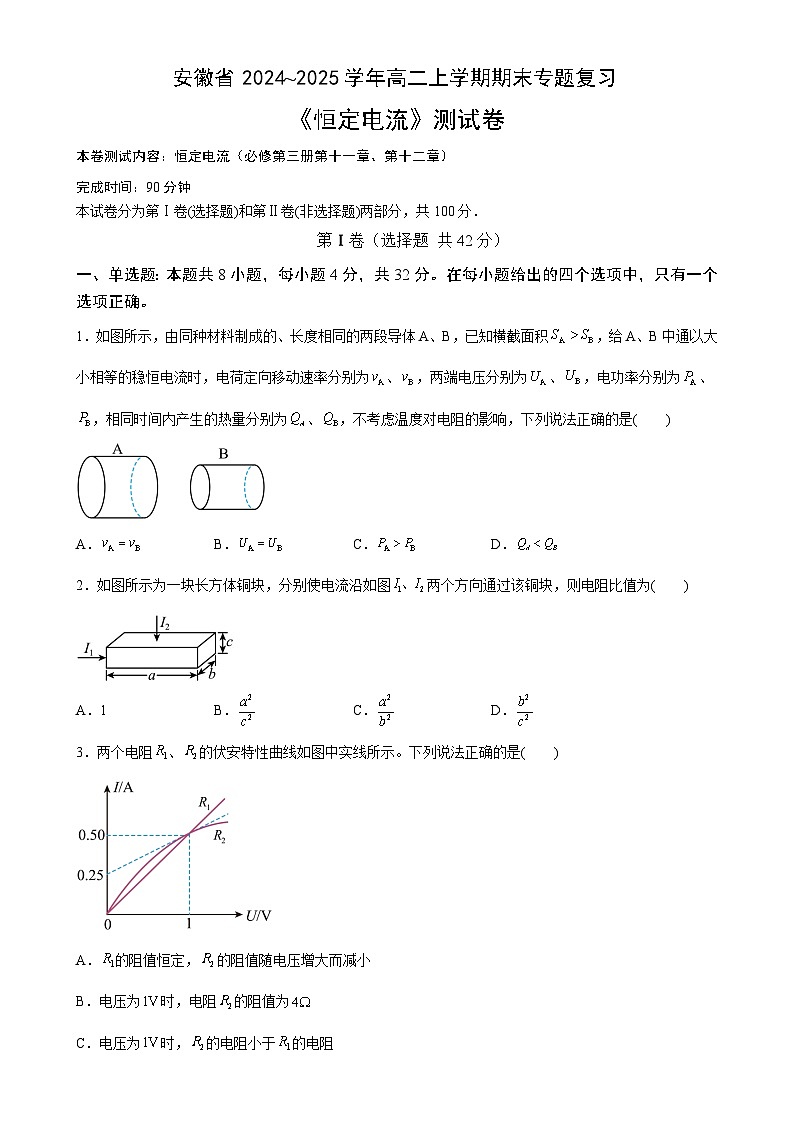

安徽省合肥市普通高中2024~2025学年高二上学期期末总复习物理测试卷-A4

这是一份安徽省合肥市普通高中2024~2025学年高二上学期期末总复习物理测试卷-A4，共8页。试卷主要包含了单选题，多选题，非选择题等内容，欢迎下载使用。
本卷测试内容：恒定电流（必修第三册第十一章、第十二章）
完成时间：90分钟
本试卷分为第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共100分．
第Ⅰ卷（选择题 共42分）
一、单选题：本题共8小题，每小题4分，共32分。在每小题给出的四个选项中，只有一个选项正确。
1．如图所示，由同种材料制成的、长度相同的两段导体A、B，已知横截面积，给A、B中通以大小相等的稳恒电流时，电荷定向移动速率分别为、，两端电压分别为、，电功率分别为、，相同时间内产生的热量分别为、，不考虑温度对电阻的影响，下列说法正确的是( )
A．B．C．D．
2．如图所示为一块长方体铜块，分别使电流沿如图两个方向通过该铜块，则电阻比值为( )
A．1B．C．D．
3．两个电阻、的伏安特性曲线如图中实线所示。下列说法正确的是( )
A．的阻值恒定，的阻值随电压增大而减小
B．电压为时，电阻的阻值为
C．电压为时，的电阻小于的电阻
D．电压为时，两电阻消耗的电功率相等

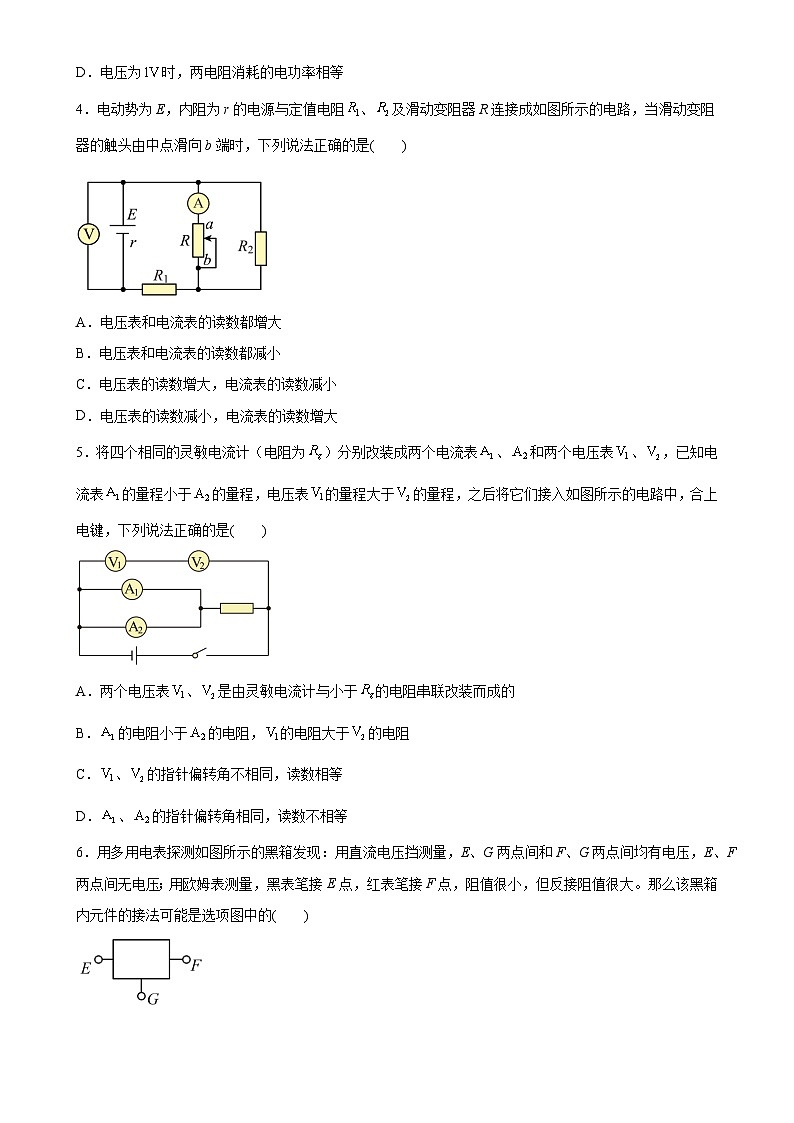

4．电动势为E，内阻为r的电源与定值电阻、及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是( )
A．电压表和电流表的读数都增大
B．电压表和电流表的读数都减小
C．电压表的读数增大，电流表的读数减小
D．电压表的读数减小，电流表的读数增大
5．将四个相同的灵敏电流计（电阻为）分别改装成两个电流表、和两个电压表、，已知电流表的量程小于的量程，电压表的量程大于的量程，之后将它们接入如图所示的电路中，合上电键，下列说法正确的是( )
A．两个电压表、是由灵敏电流计与小于的电阻串联改装而成的
B．的电阻小于的电阻，的电阻大于的电阻
C．、的指针偏转角不相同，读数相等
D．、的指针偏转角相同，读数不相等

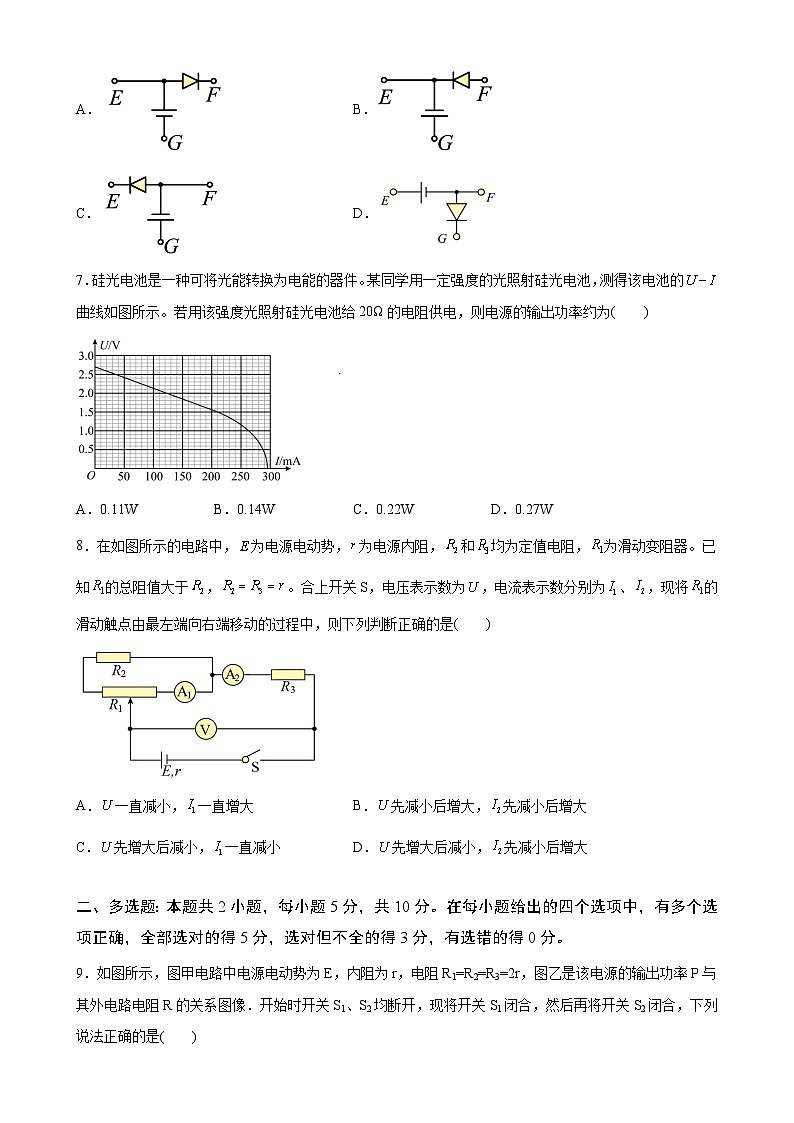

6．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆表测量，黑表笔接E点，红表笔接F点，阻值很小，但反接阻值很大。那么该黑箱内元件的接法可能是选项图中的( )
A．B．
C．D．
7．硅光电池是一种可将光能转换为电能的器件。某同学用一定强度的光照射硅光电池，测得该电池的曲线如图所示。若用该强度光照射硅光电池给20Ω的电阻供电，则电源的输出功率约为( )
A．0.11WB．0.14WC．0.22WD．0.27W
8．在如图所示的电路中，为电源电动势，为电源内阻，和均为定值电阻，为滑动变阻器。已知的总阻值大于，。合上开关S，电压表示数为，电流表示数分别为、，现将的滑动触点由最左端向右端移动的过程中，则下列判断正确的是( )
A．一直减小，一直增大B．先减小后增大，先减小后增大
C．先增大后减小，一直减小D．先增大后减小，先减小后增大
二、多选题：本题共2小题，每小题5分，共10分。在每小题给出的四个选项中，有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错的得0分。
9．如图所示，图甲电路中电源电动势为E，内阻为r，电阻R1=R2=R3=2r，图乙是该电源的输出功率P与其外电路电阻R的关系图像．开始时开关S1、S2均断开，现将开关S1闭合，然后再将开关S2闭合，下列说法正确的是( )
A．电源的输出功率最大
B．电阻R2消耗的功率增大
C．电阻R3消耗的功率增大
D．电源的效率增大
10．如图所示电路中，为理想电流表，均为固定电阻，为滑动变阻器且其总电阻大于，为平行板电容器，为电动机，其内阻，干电池电源电动势，内阻不计，当滑片从点滑到点过程中，下列说法正确的是( )
A．电流表的示数先增大后减小
B．电容器带电量一直减小
C．电源的总功率先减小后增大
D．电动机消耗的功率为72W
第Ⅱ卷（非选择题 共58分）
三、非选择题：本题共6小题，共58分。考生根据要求做答（第11～14题为实验题或填空题，15～16题为计算题)。
11．(6分) 物理实验一般都涉及实验目的、实验原理、实验器材、实验操作、数据分析等。
(1)用电压表（内阻约为5kΩ）和电流表（内阻约为2Ω）测量一段金属丝的电阻值（约为25Ω）。为了尽量提高测量精度，应该选择的测量电路图是图 （填“甲”或“乙”）。
(2)用螺旋测微器测量金属丝的直径d，此时示数如图丙所示，则直径 mm。
(3)利用多用电表测量金属丝的电阻：选用欧姆挡“”挡进行测量时，发现多用电表指针的偏转角度过大，因此需重新选择 （填“”或“”）挡，并需重新 调零后，再次进行测量，若此时多用电表的指针如图丁所示，则测量结果R为 Ω。
(4)已知该金属丝的长度为L，则该金属丝的电阻率 （用题中相关字母R、L、d表示）。
12．(10分) 实验小组利用图甲所示的电路同时测量未知电阻，的阻值，图中和为电阻箱，电源E内阻不计，G为灵敏电流计，其外观如图乙所示，0刻度线在表盘的正中央，已知当有电流从接线柱a流入电流计，从接线柱b流出时，指针向右偏转。
(1)按图甲连接好电路，闭合开关后，发现电流计指针最终处于0刻度线的左侧，表明图甲中A、B两点的电势 （填“>”“
