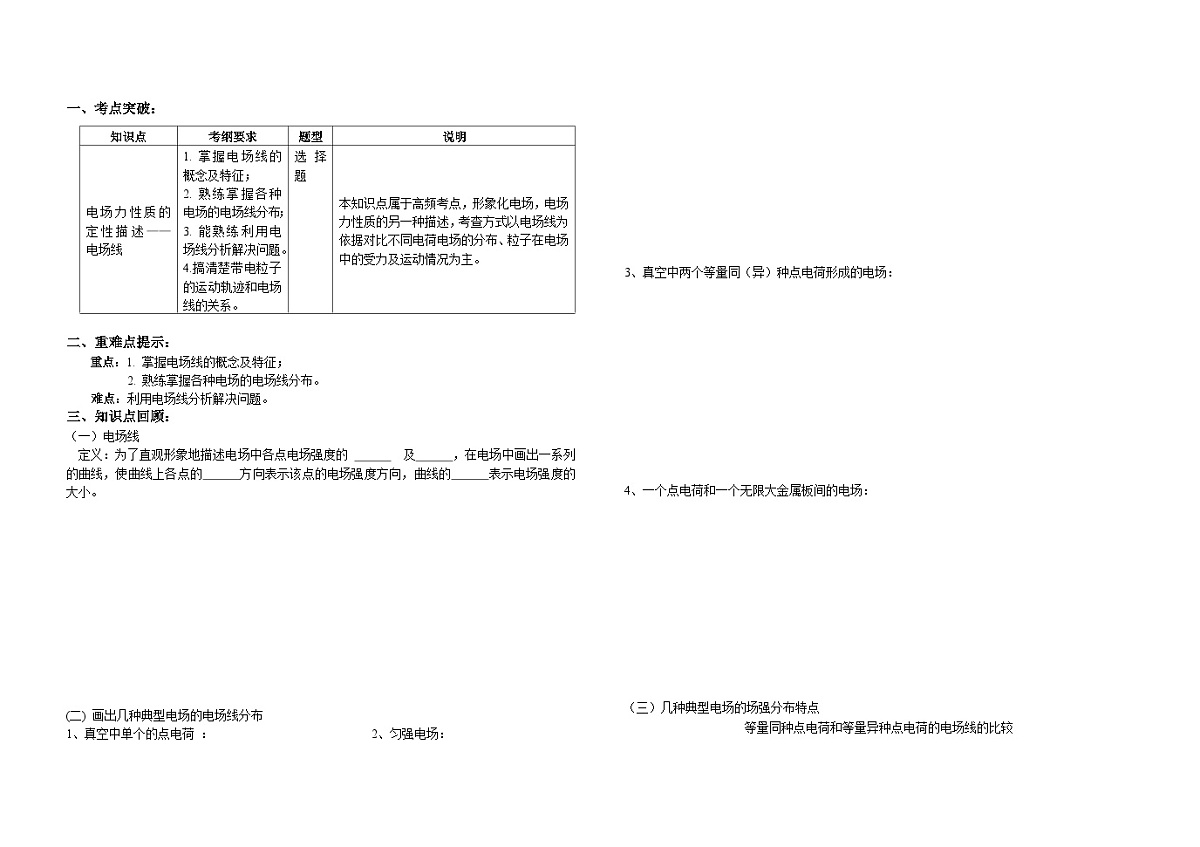

2026届高考物理二轮专题导学案：电场线的理解和应用

这是一份2026届高考物理二轮专题导学案：电场线的理解和应用，共3页。学案主要包含了重难点提示等内容，欢迎下载使用。
二、重难点提示：
重点：1. 掌握电场线的概念及特征；
2. 熟练掌握各种电场的电场线分布。
难点：利用电场线分析解决问题。
知识点回顾：
（一）电场线
定义：为了直观形象地描述电场中各点电场强度的 及 ，在电场中画出一系列的曲线，使曲线上各点的 方向表示该点的电场强度方向，曲线的 表示电场强度的大小。
(二) 画出几种典型电场的电场线分布
真空中单个的点电荷 ： 2、匀强电场：
3、真空中两个等量同（异）种点电荷形成的电场：
4、一个点电荷和一个无限大金属板间的电场：
（三）几种典型电场的场强分布特点
等量同种点电荷和等量异种点电荷的电场线的比较
实战应用
用电场线能很直观、很方便地比较电场中各点的强弱。如图，左边是等量异种点电荷形成电场的电场线，右边是场中的一些点：O是电荷连线的中点，E、F是电荷连线中垂线上相对于O对称的两点，B、C和A、D也相对于O对称。则( )
B、C两点场强大小和方向都相同
A、D两点场强大小相等，方向相反
E、O、F三点比较，O点的场强最强
B、O、C三点比较，O点的场强最弱
2、如图所示，以点为圆心的圆周上有六个等分点a、b、c、d、e、f。等量正、负点电荷分别放置在a、d 两点时，在圆心 产生的电场强度大小为E。现仅将放于a 点的正点电荷改放于其他等分点上，使点的电场强度改变，则下列判断正确的是
A．移至c点时， 点的电场强度大小仍为，沿e方向
B．移至b点时，点的电场强度大小为，沿c方向
C．移至e点时，点的电场强度大小为 ，沿c方向
D．移至f 点时，点的电场强度大小为，沿e方向
3、A、B是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点，其v－t图象如上图所示．则这一电场可能是下图中的( )
4、某静电场中的电场线方向不确定，分布如图所示，带电粒子在电场中仅受静电力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是（ ）
A．粒子必定带正电荷
B．该静电场一定是孤立正电荷产生的
C．粒子在M点的加速度小于它在N点的加速度
D．粒子在M点的速度大于它在N点的速度
知识点
考纲要求
题型
说明
电场力性质的定性描述——电场线
掌握电场线的概念及特征；
熟练掌握各种电场的电场线分布；
能熟练利用电场线分析解决问题。
搞清楚带电粒子的运动轨迹和电场线的关系。
选择题
本知识点属于高频考点，形象化电场，电场力性质的另一种描述，考查方式以电场线为依据对比不同电荷电场的分布、粒子在电场中的受力及运动情况为主。
比较项目
等量异种点电荷
等量同种点电荷
电场线分布图
连线中点O处的场强
连线上场强特点
（由左到右）
中垂线上场强的特点（由点向外）
关于O点对称的
A与A′B与B′C与C′的场强
