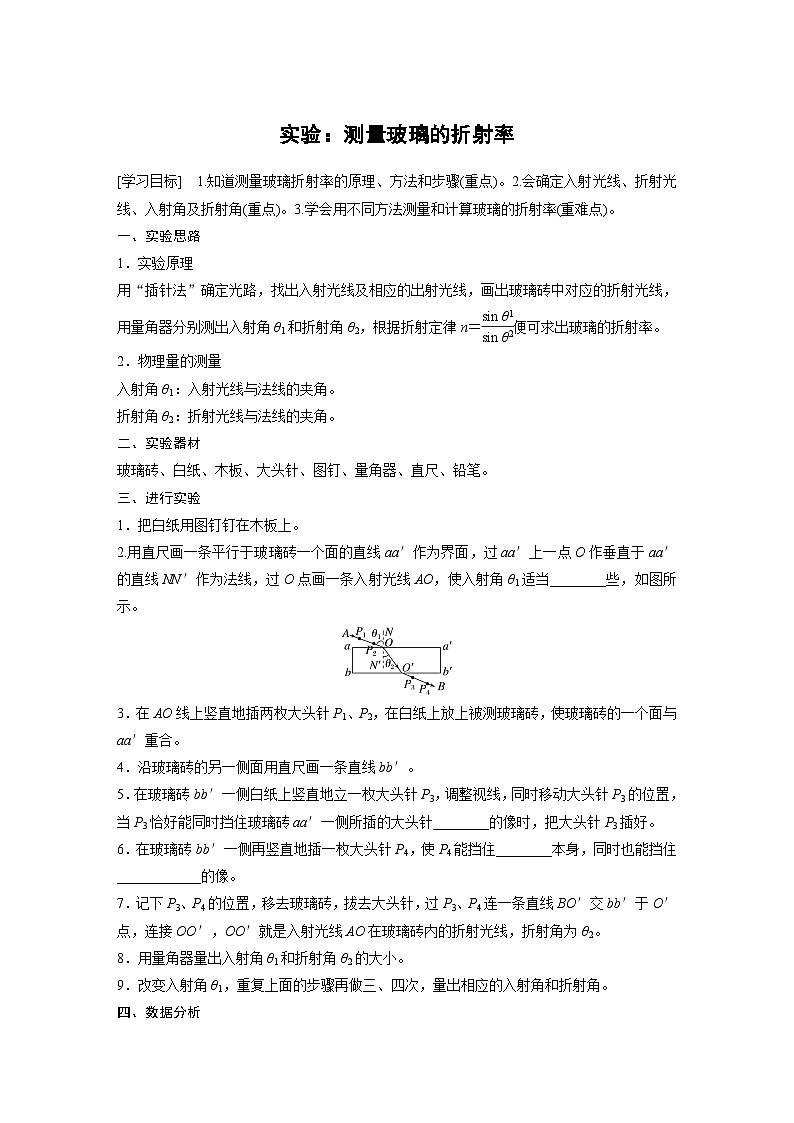

一、实验思路
1．实验原理
用“插针法”确定光路，找出入射光线及相应的出射光线，画出玻璃砖中对应的折射光线，用量角器分别测出入射角θ1和折射角θ2，根据折射定律n＝eq \f(sin θ1,sin θ2)便可求出玻璃的折射率。
2．物理量的测量
入射角θ1：入射光线与法线的夹角。
折射角θ2：折射光线与法线的夹角。
二、实验器材
玻璃砖、白纸、木板、大头针、图钉、量角器、直尺、铅笔。
三、进行实验
1．把白纸用图钉钉在木板上。
2.用直尺画一条平行于玻璃砖一个面的直线aa′作为界面，过aa′上一点O作垂直于aa′的直线NN′作为法线，过O点画一条入射光线AO，使入射角θ1适当________些，如图所示。
3．在AO线上竖直地插两枚大头针P1、P2，在白纸上放上被测玻璃砖，使玻璃砖的一个面与aa′重合。
4．沿玻璃砖的另一侧面用直尺画一条直线bb′。
5．在玻璃砖bb′一侧白纸上竖直地立一枚大头针P3，调整视线，同时移动大头针P3的位置，当P3恰好能同时挡住玻璃砖aa′一侧所插的大头针________的像时，把大头针P3插好。
6．在玻璃砖bb′一侧再竖直地插一枚大头针P4，使P4能挡住________本身，同时也能挡住____________的像。
7．记下P3、P4的位置，移去玻璃砖，拔去大头针，过P3、P4连一条直线BO′交bb′于O′点，连接OO′，OO′就是入射光线AO在玻璃砖内的折射光线，折射角为θ2。
8．用量角器量出入射角θ1和折射角θ2的大小。
9．改变入射角θ1，重复上面的步骤再做三、四次，量出相应的入射角和折射角。
四、数据分析

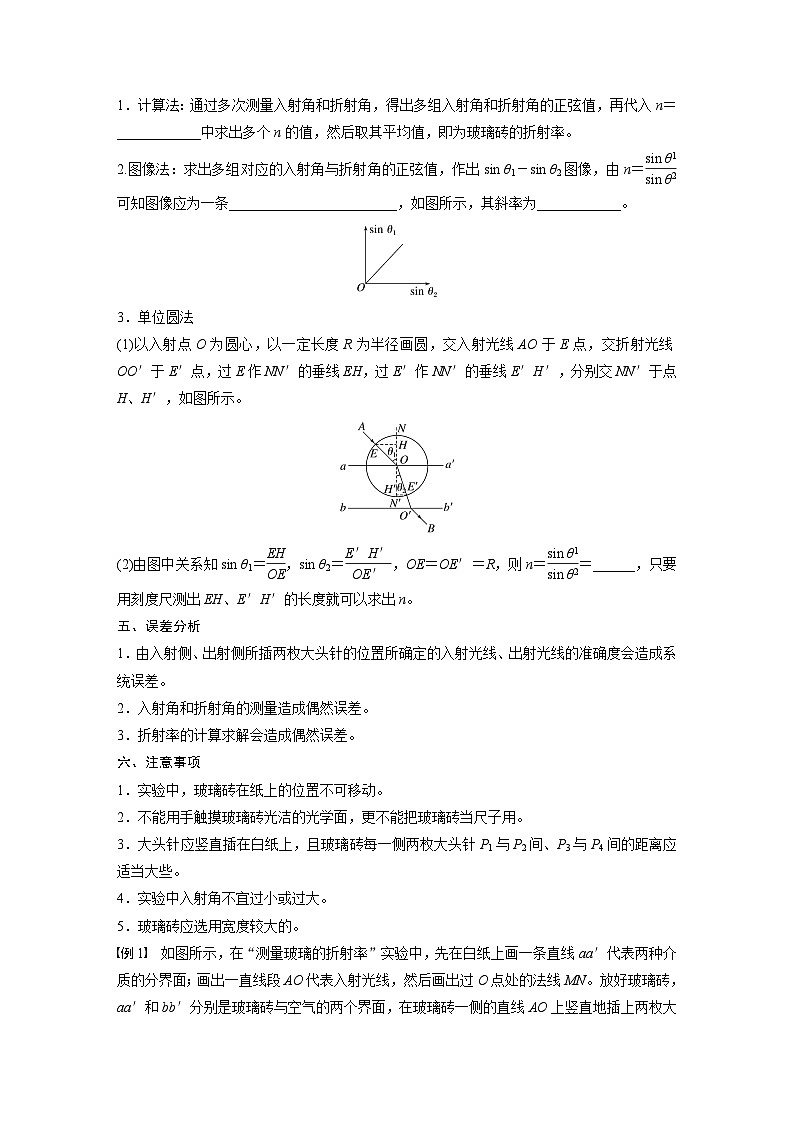

1．计算法：通过多次测量入射角和折射角，得出多组入射角和折射角的正弦值，再代入n＝____________中求出多个n的值，然后取其平均值，即为玻璃砖的折射率。
2.图像法：求出多组对应的入射角与折射角的正弦值，作出sin θ1－sin θ2图像，由n＝eq \f(sin θ1,sin θ2)可知图像应为一条________________________，如图所示，其斜率为____________。
3．单位圆法
(1)以入射点O为圆心，以一定长度R为半径画圆，交入射光线AO于E点，交折射光线OO′于E′点，过E作NN′的垂线EH，过E′作NN′的垂线E′H′，分别交NN′于点H、H′，如图所示。
(2)由图中关系知sin θ1＝eq \f(EH,OE)，sin θ2＝eq \f(E′H′,OE′)，OE＝OE′＝R，则n＝eq \f(sin θ1,sin θ2)＝______，只要用刻度尺测出EH、E′H′的长度就可以求出n。
五、误差分析
1．由入射侧、出射侧所插两枚大头针的位置所确定的入射光线、出射光线的准确度会造成系统误差。
2．入射角和折射角的测量造成偶然误差。
3．折射率的计算求解会造成偶然误差。
六、注意事项
1．实验中，玻璃砖在纸上的位置不可移动。
2．不能用手触摸玻璃砖光洁的光学面，更不能把玻璃砖当尺子用。
3．大头针应竖直插在白纸上，且玻璃砖每一侧两枚大头针P1与P2间、P3与P4间的距离应适当大些。
4．实验中入射角不宜过小或过大。
5．玻璃砖应选用宽度较大的。
例1 如图所示，在“测量玻璃的折射率”实验中，先在白纸上画一条直线aa′代表两种介质的分界面；画出一直线段AO代表入射光线，然后画出过O点处的法线MN。放好玻璃砖，aa′和bb′分别是玻璃砖与空气的两个界面，在玻璃砖一侧的直线AO上竖直地插上两枚大头针P1和P2。
(1)接下来要完成的必要步骤有________。
A．插上大头针P3，使P3仅挡住P2的像
B．插上大头针P3，使P3挡住P1的像和P2的像
C．插上大头针P4，使P4仅挡住P3
D．插上大头针P4，使P4挡住P3和P1、P2的像
(2)过________画直线与界面 bb′相交于O′点，连接OO′即可得到玻璃砖内折射光线的路径，在图上完成光路图；
(3)实验中需要测量的物理量有________(用符号表示，并在图上标出)；
(4)折射率n＝________(利用(3)中测量的物理量的字母表示)。
例2 (2022·眉山市高二期末)(1)某实验小组利用“插针法”测量玻璃的折射率的实验光路如图甲所示，实验所用玻璃砖的上表面AD与下表面BC不平行，出射光线O′G与入射光线PO________(选填“平行”或“不平行”)；对实验数据的处理可采用以入射点O为圆心，取某一单位长度为半径作圆，该圆与入射光线PO交于M点，与折射光线OO′的延长线交于E点，过M、E点分别向法线作垂线，其垂足分别为N、F，现测得MN＝1.66 cm；EF＝1.12 cm，则该玻璃砖的折射率n＝________(结果保留三位有效数字)。
(2)某同学在“利用插针法测量玻璃的折射率”的实验中，如图乙所示，在纸上画玻璃砖下界面bb′时，误将bb′向下画至图中虚线位置，而其他操作均正确，则该同学测得的玻璃砖折射率将________(选填“偏大”“偏小”或“不变”)。
例3 用圆弧状玻璃砖做测量玻璃的折射率的实验时，先在白纸上放好圆弧状玻璃砖，在玻璃砖的一侧竖直插上两枚大头针P1、P2，然后在玻璃砖的另一侧观察，调整视线使P1被P2挡住，接着在眼睛所在的一侧插两枚大头针P3和P4，使P3挡住P1和P2的像，P4挡住P3以及P1和P2的像，在纸上标出大头针位置和圆弧状玻璃砖轮廓，如图甲所示，其中O为两圆弧圆心，图中已画出经P1、P2点的入射光线。
(1)在图甲上补画出光路以及入射角θ1和折射角θ2；
(2)用所测物理量计算折射率的公式n＝________；
(3)多次改变入射角，测得几组入射角和折射角，根据测得的入射角和折射角的正弦值，画出了如图乙所示的图像，由图像可知该玻璃砖的折射率n＝________。
例4 某同学测量玻璃砖的折射率，准备了下列器材：激光笔、直尺、刻度尺、一面镀有反射膜的平行玻璃砖。如图所示，直尺与玻璃砖平行放置，激光笔发出的一束激光从直尺上O点射向玻璃砖表面，在直尺上观察到A、B两个光点，读出OA间的距离为20.00 cm，AB间的距离为6.00 cm，测得图中直尺到玻璃砖上表面距离d1＝10.00 cm，玻璃砖厚度d2＝4.00 cm.玻璃的折射率n＝________，光在玻璃中的传播速度v＝________ m/s(光在真空中的传播速度c＝3.0×108 m/s，结果均保留两位有效数字)。
