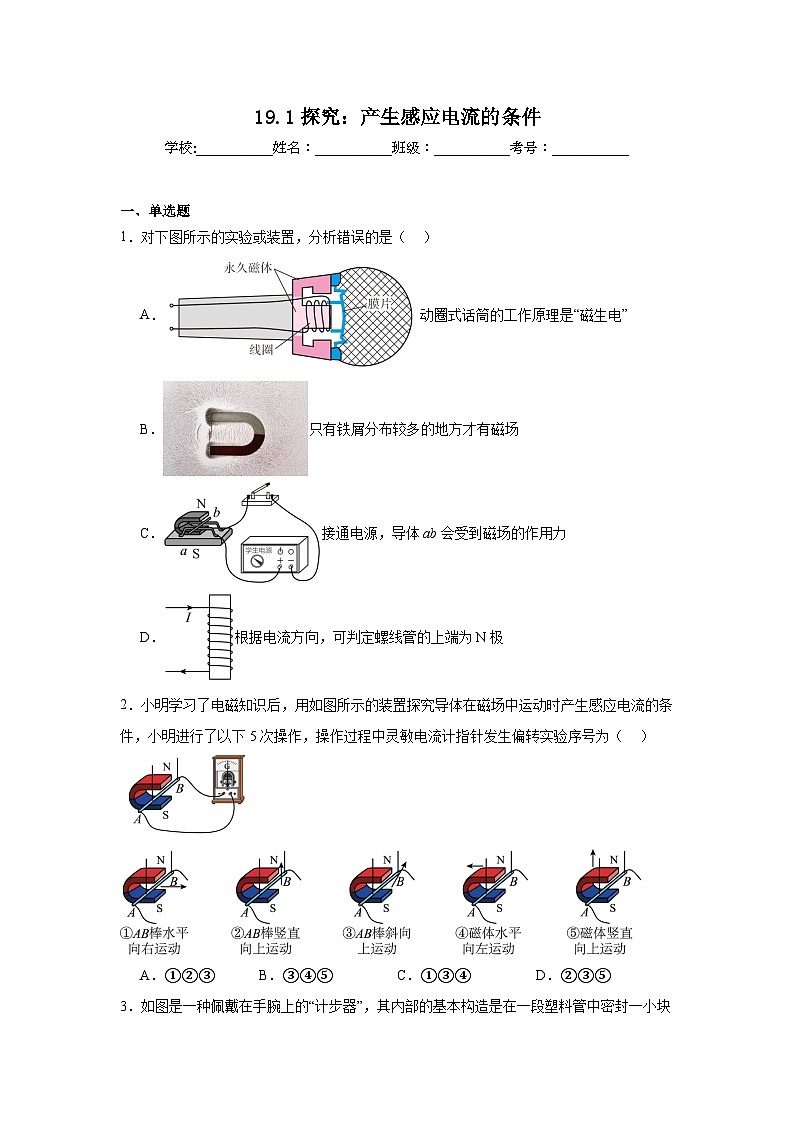

一、单选题
1．对下图所示的实验或装置，分析错误的是（ ）
A．动圈式话筒的工作原理是“磁生电”
B．只有铁屑分布较多的地方才有磁场
C．接通电源，导体ab会受到磁场的作用力
D．根据电流方向，可判定螺线管的上端为N极
2．小明学习了电磁知识后，用如图所示的装置探究导体在磁场中运动时产生感应电流的条件，小明进行了以下5次操作，操作过程中灵敏电流计指针发生偏转实验序号为（ ）
A．①②③B．③④⑤C．①③④D．②③⑤

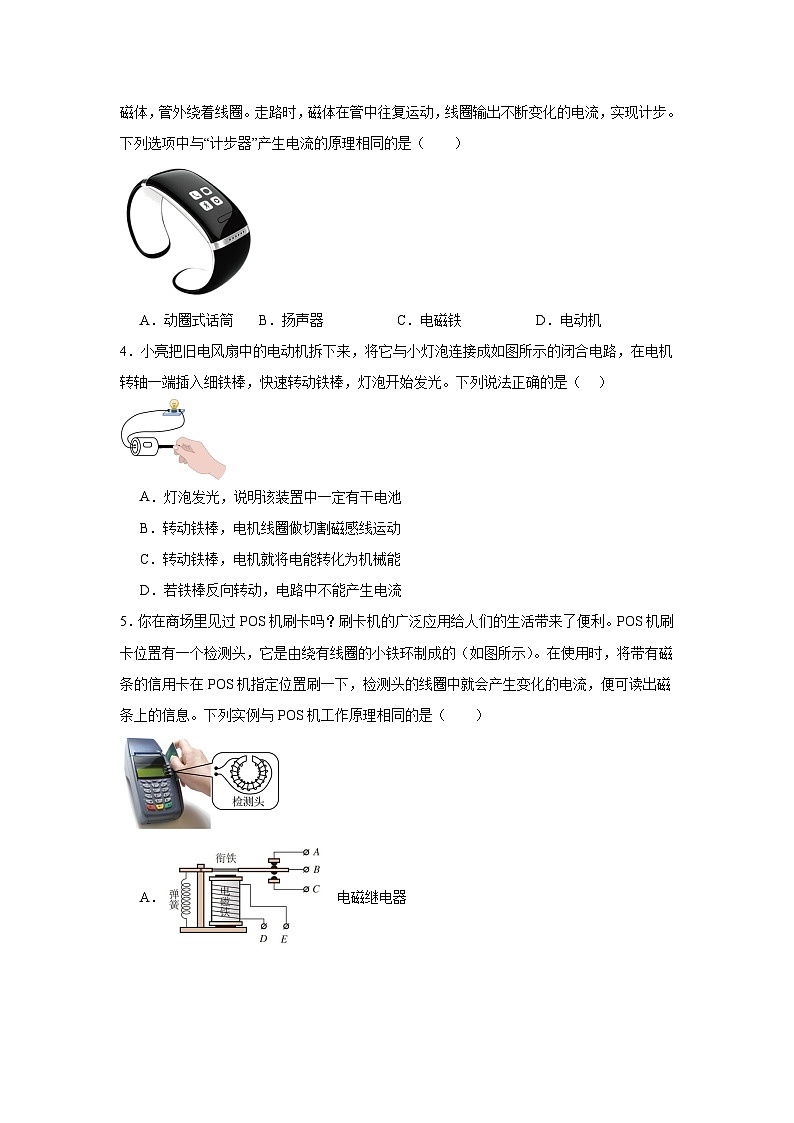

3．如图是一种佩戴在手腕上的“计步器”，其内部的基本构造是在一段塑料管中密封一小块磁体，管外绕着线圈。走路时，磁体在管中往复运动，线圈输出不断变化的电流，实现计步。下列选项中与“计步器”产生电流的原理相同的是（ ）
A．动圈式话筒B．扬声器C．电磁铁D．电动机
4．小亮把旧电风扇中的电动机拆下来，将它与小灯泡连接成如图所示的闭合电路，在电机转轴一端插入细铁棒，快速转动铁棒，灯泡开始发光。下列说法正确的是（ ）
A．灯泡发光，说明该装置中一定有干电池
B．转动铁棒，电机线圈做切割磁感线运动
C．转动铁棒，电机就将电能转化为机械能
D．若铁棒反向转动，电路中不能产生电流
5．你在商场里见过POS机刷卡吗？刷卡机的广泛应用给人们的生活带来了便利。POS机刷卡位置有一个检测头，它是由绕有线圈的小铁环制成的（如图所示）。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，便可读出磁条上的信息。下列实例与POS机工作原理相同的是（ ）

A． 电磁继电器
B． 扬声器
C． 电铃
D． 动圈式话筒
6．关于图甲和图乙所示的实验，下列说法错误的是（ ）
A．甲图可以探究什么情况下磁可以生电
B．甲图中ab水平方向移动，电流表的指针会发生偏转
C．乙图可以探究通电导体在磁场中的受力情况
D．乙图实验的过程中，将机械能转化为电能
7．小明同学利用如图所示的实验装置探究“感应电流的产生条件”，保持线圈位置不动，将条形磁铁水平向右快速插入线圈中时，观察到灵敏电流表的指针向右偏转。下列分析判断正确的是（ ）
A．该装置相当于电动机模型
B．条形磁铁与线圈保持相对静止也可观察到灵敏电流表指针偏转
C．该装置中条形磁铁相当于电源
D．若将条形磁铁从线圈中向左拔出，灵敏电流表指针将向左偏转
8．如图所示是探究电磁感应现象的实验装置，在蹄形磁铁的磁场中放置一根导线，闭合开关，导线两端和电流表连接形成闭合回路。图中A表示垂直纸面的一根导线，它是闭合回路的一部分。它在磁场中按箭头方向运动时，不产生感应电流的是（ ）
A．B．C．D．
9．无线充电是一种增加手机续航时间的方式，它利用了电磁感应给智能手机充电，下列实验原理图与其相同的是（ ）
A．B．
C．D．
10．小明给他的同学展示了一个神奇的手电筒，如图所示，此手电筒不需要安装电池，使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越亮。下列说法中正确的是（ ）
A．手电筒周围的磁场是均匀的B．手电筒获得电能的原理是电磁感应
C．手电筒周围存在磁感线D．摇晃速度改变引起手电筒中的电流方向改变
二、多选题
11．关于电磁现象，以下装置工作原理对应正确的是（ ）
A．电磁起重机——电流的磁效应B．动圈式话筒——电磁感应
C．手摇发电机——磁场对电流的作用D．电铃——电磁铁与永久磁体相互作用
三、填空题
12．将电风扇、一节干电池和灵敏电流表等按图所示电路连接，当断开、闭合时，电扇转动，它的工作电压是 V，当断开、闭合时，用手快速拨动电风扇叶使其转起来后，发现电流表指针会摆动，此时电风扇的能量转化是 。
13．如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。导体ab左右运动时，灵敏电流计的指针 （选填“偏转”或“不偏转”），该过程将 能转化为电能。若将灵敏电流计换成 ，还可以探究电动机的工作原理。
14．如图所示，甲、乙两个相同的装置分别由U形磁铁、导体棒和金属支架构成，导体棒ab和cd放在支架上，支架由导线连接。闭合开关并向右移动ab，cd也会随之向右移动，其中甲装置涉及的物理学原理是由 （选填“奥斯特”或“法拉第”）发现的，乙装置与 （选填“动圈式扬声器”或“动圈式话筒”）的原理相同。
15．交流发电机的原理如图所示，导线AB在做 的运动，使闭合回路产生感应电流；图甲中，导线AB的电流由A流向B，当它转过半圈后，在图乙中时，导线AB的电流方向为 （选填“A到B”或“B到A”），在发电机发电时，把 能转化为 能。

16．电磁感应现象
(1)发现：英国物理学家 在1831年发现了电磁感应现象。
(2)利用磁场产生的电流叫作 。
(3)当 电路中的一部分导体在磁场中做 运动时，电路中会产生感应电流，这种现象称为电磁感应。在电磁感应现象中 能转化为电能。
四、实验题
17．如图所示，小豫在做“探究什么情况下磁可以生电”的实验，实验记录如表所示。
(1)实验中，通过观察 来判断电路中是否有电流产生。
(2)分析实验记录表格可知，闭合电路的一部分导体在磁场中 ，导体中就会产生感应电流。
(3)根据②④⑤的实验现象，可知感应电流方向与 有关。
(4)实验后，小豫反思实验过程：产生感应电流时，电流计指针偏转角度不太明显，造成上述情况的原因可能是： 。
《19.1探究：产生感应电流的条件》参考答案
1．B
【详解】A．动圈式话筒的工作原理是电磁感应，即磁生电，故A正确，不符合题意；
B．铁屑分布多少表示磁场的强弱，铁屑分布较多的地方磁场强，铁屑分布较少的地方磁场弱，但有磁场，故B错误，符合题意；
C．接通电源，通电导体ab会受到磁场的作用力，即磁场对通电导体有力的作用，故C正确，不符合题意；
D．根据电流方向，由安培定则可判定螺线管的上端为N极，故D正确，不符合题意。
故选B。
2．C
【详解】①导体棒AB水平向右运动，导体棒AB做切割磁感线运动，产生感应电流；
②导体棒AB竖直向上运动，导体棒AB没有切割磁感线运动，不产生感应电流；
③导体棒AB斜向上运动，导体棒AB做切割磁感线运动，产生感应电流；
④磁体水平向左运动，导体棒AB切割磁感线运动，产生感应电流；
⑤磁铁竖直向上运动，导体棒AB没有切割磁感线运动，不产生感应电流。
综上所述，产生感应电流的由①③④。
故选C。
3．A
【详解】A．根据题干描述线圈中产生了感应电流，故计步器的原理是电磁感应现象，动圈式话筒工作原理是电磁感应现象，故A符合题意；
B．扬声器的工作原理是通电导体在磁场中受力的作用，故B不符合题意；
C．电磁铁的工作原理是通电导体周围存在磁场，故C不符合题意；
D．电动机的工作原理是通电导体在磁场中受力的作用，故D不符合题意。
故选A。
4．B
【详解】AB．灯泡发光，说明电路中有电流；产生电流的现象为电磁感应现象，所以转动铁棒，电机线圈做切割磁感线运动，该装置中没有干电池，故A错误，B正确；
C．转动铁棒，电机就将机械能转化为电能，产生电能供灯泡使用，故C错误；
D．若铁棒反向转动，电机线圈也做切割磁感线运动，电路中能产生电流，故D错误。
故选B。
5．D
【详解】POS刷卡机读出信息原理就是电磁感应现象。
AC．电磁继电器是利用电流的磁效应工作的，电铃主要部分是电磁铁，电磁铁是利用电流的磁效应工作的，故AC不符合题意；
B．扬声器是利用通电线圈在磁场中受力而运动原理制成的，故B不符合题意；
D．话筒是利用电磁感应原理工作的，故D符合题意。
故选D。
6．D
【详解】AB．甲图中有灵敏电流表，因此是为了探究闭合电路的一部分导体在切割磁感线运动时会产生感应电流，所以ab水平方向移动，做切割磁感线运动，因此电流表的指针会发生偏转，故AB正确，不符合题意；
CD．乙图中有电源，因此是为了探究通电导体在磁场中的受力情况，此时将电能转化为机械能，故C正确，不符合题意，D错误，符合题意。
故选D。
7．D
【详解】A．保持线圈位置不动，将条形磁铁水平向右快速插入线圈中时，线圈在磁场中切割磁感线，观察到灵敏电流表的指针向右偏转，说明产生了感应电流，这是电磁感应现象，该原理应用于发电机，所以该装置相当于发电机模型，故A错误；
B．条形磁铁与线圈保持相对静止时，线圈没有做切割磁感线运动，不会产生感应电流，灵敏电流表指针不会偏转，故B错误；
C．该装置中，线圈切割磁感线产生感应电流，为电路提供电能，所以线圈相当于电源，条形磁铁没有连入电路中去，不是电源，故C错误；
D．若将条形磁铁从线圈中向左拔出，线圈切割磁感线的方向与插入时相反，而磁场方向不变，则产生的感应电流方向与插入时相反，所以灵敏电流表的指针将向左偏转，故D正确。
故选D。
8．D
【详解】A．由图知导线是闭合电路中的部分导体，且导体向右做切割磁感线运动，所以会产生感应电流，故A不符合题意；
B．由图知导线是闭合电路中的部分导体，且导体斜向下做切割磁感线运动，所以会产生感应电流，故B不符合题意；
C．由图知导线是闭合电路中的部分导体，且导体斜向上做切割磁感线运动，所以会产生感应电流，故C不符合题意；
D．由图知导线是闭合电路中的部分导体，但导体运动方向和磁感线方向平行，没有做切割磁感线运动，不会产生感应电流，故D符合题意。
故选D 。
9．B
【详解】电磁感应指的是闭合电路的部分导体切割磁感线产生感应电流，是磁生电现象；
A．该实验探究的是影响电磁铁的磁性强弱因素，是电生磁现象，故A不符合题意；
B．该实验没有电源，是闭合电路的部分导体切割磁感线产生感应电流，是磁生电现象，故B符合题意；
C．该实验是奥斯特实验，说明通电导线周围存在磁场，是电生磁现象，故C不符合题意；
D．该实验是电动机原理，是通电导线在磁场中受到了力的作用，是电生磁现象，故D不符合题意。
故选B。
10．B
【详解】A．条形磁铁周围的磁场，离磁极越近磁场越强，离磁极越远磁场越弱，手电筒周围的磁场不是均匀的，故A错误；
B．该手电筒不需要安装电池，使用时只要将它来回摇晃，就能发光，这是因为手电筒中的导体在磁场中做切割磁感线运动，从而产生了感应电流，使手电筒发光，即手电筒获得电能的原理是电磁感应，故B正确；
C．磁感线是为了形象地描述磁场而引入的假想曲线，并不是真实存在的。我们可以用磁感线来描述磁场的分布、强弱和方向，但手电筒周围并不存在磁感线，故C错误；
D．根据电磁感应现象，导体在磁场中做切割磁感线运动时，产生的感应电流方向与导体运动方向和磁场方向有关。 当手电筒来回摇晃时，导体在磁场中做切割磁感线运动的方向会周期性地改变，从而引起手电筒中电流方向的周期性改变；而摇晃速度改变只会影响切割磁感线的快慢，即影响感应电流的大小，不会引起电流方向的改变，故D错误。
故选B 。
11．AB
【详解】A．电磁起重机是利用电流的磁效应，使电磁铁具有磁性来吸引钢铁等物质，故A正确；
B．动圈式话筒是当人说话时，声带振动引起话筒中的膜片振动，膜片振动带动线圈在磁场中做切割磁感线运动，从而产生感应电流，利用了电磁感应原理，故B正确；
C．手摇发电机是通过摇动手柄，使线圈在磁场中做切割磁感线运动，产生感应电流，是利用电磁感应原理工作的，而不是磁场对电流的作用，故C错误；
D．电铃是利用电磁铁的原理工作的，通过电流的通断控制电磁铁的磁性有无，从而使铃锤敲击铃盖发声，不是电磁铁与永久磁体相互作用，故D错误。
故选AB。
12． 1.5 机械能转化为电能
【详解】[1]一节干电池的电压是1.5V，由图可知，当断开、闭合时，电扇与电源串联，电扇转动，则它的工作电压是1.5V。
[2]电风扇叶转起来具有动能，电流表指针摆动具有电能，故此时电风扇的能量转化是机械能转化为电能
13． 偏转 机械 电源
【详解】[1]根据电磁感应可知，闭合电路的一部分导体切割磁感线时产生感应电流，故导体ab左右运动时，切割了磁感线，产生了感应电流，故灵敏电流计的指针发生偏转。
[2]导体ab左右运动时，切割了磁感线，产生了感应电流，消耗了机械能，产生了电能，故能量转化为机械能转化电能。
[3]若将灵敏电流计换成电源，则通过导线在磁场中会受到力的作用，是电动机工作的原理。
14． 法拉第 动圈式扬声器
【详解】[1][2]闭合开关并向右移动ab，闭合电路中的部分导体在磁场中做体格磁感线运动产生感应电流，使cd中有电流通过，cd处在磁场中，通电导体在磁场中受力的作用，cd也会随之向右移动，其中甲装置涉及的物理学原理是法拉第发现的电磁感应现象；动圈式扬声器线圈中通过电流时，在磁场中产生振动，把电流转化为声音；乙装置与动圈式扬声器的原理相同。
15． 切割磁感线 B到A 机械 电
【详解】[1]交流发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流。
[2]在图甲到图乙的过程中，导线AB的运动方向与图甲中相反，根据右手定则，伸出右手，让磁感线穿过掌心，大拇指指向导体运动方向，那么四指所指的方向就是电流方向，可知此时导线AB的电流方向为B到A。
[3][4]在发电机发电过程中，是由外部的机械能输入推动发电机的转子旋转，从而使导线切割磁感线产生电能，把机械能转化为电能。
16．(1)法拉第
(2)感应电流
(3) 闭合 切割磁感线 机械
【详解】（1）英国物理学家法拉第在1831年经过大量的实验研究，发现了电磁感应现象，这一发现为后来发电机的发明奠定了理论基础。
（2）当满足一定条件时，磁场能够“催生”出电流，利用磁场产生的电流叫作感应电流。
（3）[1][2][3]当闭合电路中的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这种现象称为电磁感应。在电磁感应现象中，导体运动具有机械能，最终转化为电能，即机械能转化为电能。
17．(1)电流表指针是否偏转
(2)做切割磁感线运动时
(3)导体运动方向和磁场方向
(4)磁场太弱或导体运动速度较慢
【详解】（1）在这个实验中，电流表是用来检测电路中是否有电流的仪器。如果电路中有电流通过，电流表的指针就会发生偏转；若没有电流，指针则保持不动。所以通过观察电流表指针是否偏转来判断电路中是否有电流产生。这里用到了转换法。
（2）实验①中开关断开，即便导体运动也无电流，说明电路需闭合。
实验②④⑤中开关闭合，导体做水平运动（切割磁感线）有电流，实验③中开关闭合，导体竖直向下运动（不切割磁感线）无电流。
由此可知，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流。
（3）②和④中磁场方向相同，导体运动方向不同，电流表指针偏转方向不同，即感应电流方向不同，说明感应电流方向与导体运动方向有关。
④和⑤中导体运动方向相同，磁场方向不同，电流表指针偏转方向不同，即感应电流方向不同，说明感应电流方向与磁场方向有关。
所以根据②④⑤的实验现象，可知感应电流方向与导体运动方向和磁场方向有关。
（4）产生感应电流时，电流计指针偏转角度不太明显，可能是因为磁场太弱，使得导体切割磁感线产生的感应电流较小；也可能是导体运动速度较慢，导致产生的感应电流较小。故造成上述情况的原因可能是：磁场太弱或导体运动速度较慢。
次数
开关
单根导线运动方向
磁场方向
电流计指针
①
断开
水平向右
向下
不偏转
②
闭合
水平向右
向下
向左微微偏转
③
闭合
竖直向下
向下
不偏转
④
闭合
水平向左
向下
向右微微偏转
⑤
闭合
水平向左
向上
向左微微偏转
题号
1
2
3
4
5
6
7
8
9
10
答案
B
C
A
B
D
D
D
D
B
B
题号
11









答案
AB
