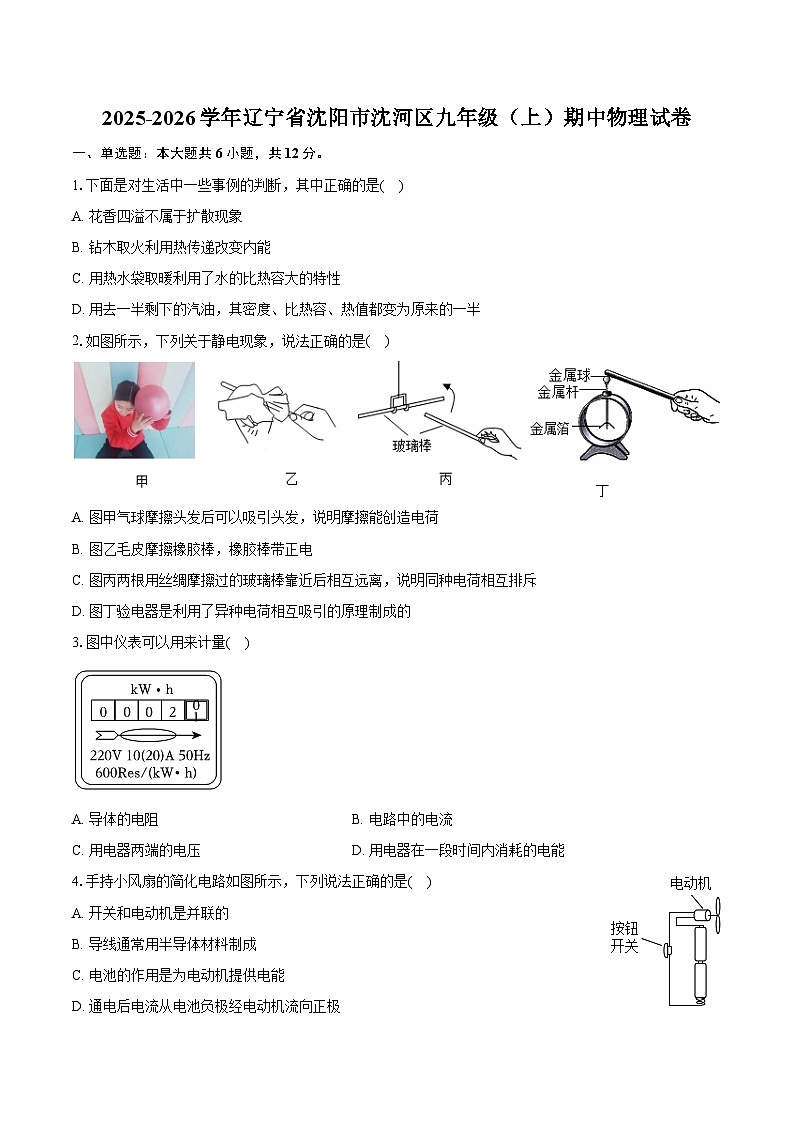

2025-2026学年辽宁省沈阳市沈河区九年级（上）期中物理试卷

这是一份2025-2026学年辽宁省沈阳市沈河区九年级（上）期中物理试卷，共23页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下面是对生活中一些事例的判断，其中正确的是( )
A. 花香四溢不属于扩散现象
B. 钻木取火利用热传递改变内能
C. 用热水袋取暖利用了水的比热容大的特性
D. 用去一半剩下的汽油，其密度、比热容、热值都变为原来的一半
2.如图所示，下列关于静电现象，说法正确的是( )
A. 图甲气球摩擦头发后可以吸引头发，说明摩擦能创造电荷
B. 图乙毛皮摩擦橡胶棒，橡胶棒带正电
C. 图丙两根用丝绸摩擦过的玻璃棒靠近后相互远离，说明同种电荷相互排斥
D. 图丁验电器是利用了异种电荷相互吸引的原理制成的
3.图中仪表可以用来计量( )
A. 导体的电阻B. 电路中的电流
C. 用电器两端的电压D. 用电器在一段时间内消耗的电能
4.手持小风扇的简化电路如图所示，下列说法正确的是( )
A. 开关和电动机是并联的
B. 导线通常用半导体材料制成
C. 电池的作用是为电动机提供电能
D. 通电后电流从电池负极经电动机流向正极

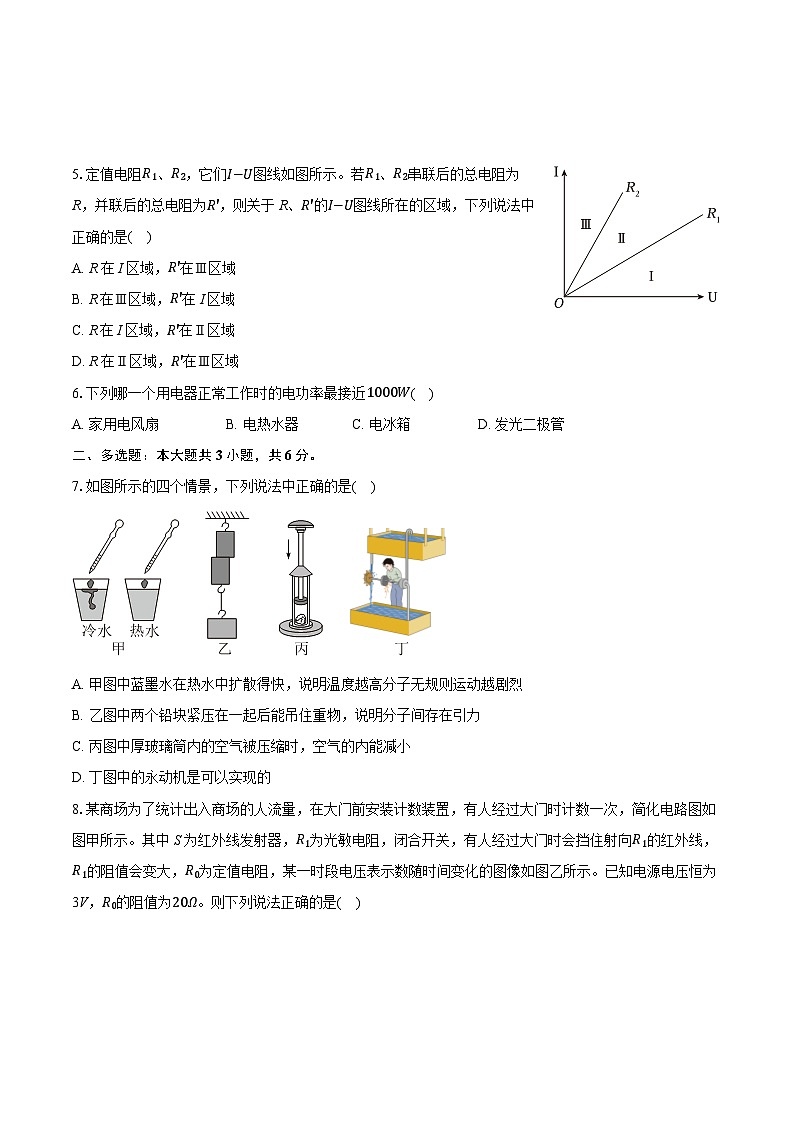

5.定值电阻R1、R2，它们I−U图线如图所示。若R1、R2串联后的总电阻为R，并联后的总电阻为R′，则关于R、R′的I−U图线所在的区域，下列说法中正确的是( )
A. R在I区域，R′在Ⅲ区域
B. R在Ⅲ区域，R′在I区域
C. R在I区域，R′在Ⅱ区域
D. R在Ⅱ区域，R′在Ⅲ区域
6.下列哪一个用电器正常工作时的电功率最接近1000W( )
A. 家用电风扇B. 电热水器C. 电冰箱D. 发光二极管
二、多选题：本大题共3小题，共6分。
7.如图所示的四个情景，下列说法中正确的是( )
A. 甲图中蓝墨水在热水中扩散得快，说明温度越高分子无规则运动越剧烈
B. 乙图中两个铅块紧压在一起后能吊住重物，说明分子间存在引力
C. 丙图中厚玻璃筒内的空气被压缩时，空气的内能减小
D. 丁图中的永动机是可以实现的
8.某商场为了统计出入商场的人流量，在大门前安装计数装置，有人经过大门时计数一次，简化电路图如图甲所示。其中S为红外线发射器，R1为光敏电阻，闭合开关，有人经过大门时会挡住射向R1的红外线，R1的阻值会变大，R0为定值电阻，某一时段电压表示数随时间变化的图像如图乙所示。已知电源电压恒为3V，R0的阻值为20Ω。则下列说法正确的是( )
A. 电压表的示数为2V时，计数器会计数一次
B. R1两端的电压为1V时，计数器会计数一次
C. 有人经过大门时，R1的阻值为40Ω
D. 有人经过大门和没有人经过大门时R1的阻值之比为4：1
9.如图所示的电路中，电源电压保持不变，P为滑动变阻器的滑片，关于该电路，下列说法正确的是( )
A. S1和S2都闭合，P向右移动时，电压表示数变大
B. S1和S2都闭合，P向右移动时，灯泡变亮
C. 只闭合S1，P向右移动时，电压表示数变大
D. 只闭合S1，P向右移动时，电流表示数不变
三、填空题：本大题共6小题，共12分。
10.如图是电阻甲和乙的U−I图像。当甲两端电压为0.5V时，通过它的电流为 A；将甲和乙串联，若电流为0.3A，则它们串联后的总电压为 V。
11.一辆氢动力试验汽车10min在平直路面上匀速行驶了1.2×104m，消耗了0.15kg的氢，汽车发动机的平均牵引力为1.0×103N(氢热值1.4×108J/kg)。在此过程中，汽车克服阻力做功 J；0.15kg氢完全燃烧放出的热量为 J。
12.如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=7：4，则R1：R2= ；当开关S断开。甲、乙两表为电流表时，两表的示数之比I甲：I乙= ；
13.如图所示的电路中，先断开S2，同时闭合S1和S3，两电表均有示数；再断开S1和S3并闭合S2，则电流表示数变 ，电压表示数变 。
14.将用不同纳米材料做成的A、B两板相互摩擦后，接入电路并闭合开关，电路中有电流通过(如图所示)，则此时A、B板整体在电路中相当于 (填电路元件)，A板相当于该元件的 极。
15.如图所示为某工程爆破使用定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识帮助专家进行排爆分析：
(1)定时器(时钟)安装在b导线上(未画出)，在定时阶段，b导线是通路，因此起爆器是短路；定时结束时，定时器会把b导线______，此时电流通过起爆器，所以在定时结束的瞬间起爆器立即爆炸；
(2)为使该定时爆炸装置停止工作，应立即剪断导线______(选填“a”或“b”)。
四、作图题：本大题共2小题，共4分。
16.根据如图所示的电路图，补全与之对应的实物图。
17.电动自行车两刹车手柄中各有一只开关S1和S2，在行驶中用任一只手柄刹车时，该手柄上的开关断开，电动机(用符号表示)停止工作。请画出符合要求的电路图。
五、实验探究题：本大题共4小题，共24分。
18.如图甲所示，某同学在做“比较不同物质吸热能力”的实验时，使用相同的电加热器给水和食用油加热。他得到如表数据：
(1)水和食用油吸收热量的多少是通过______(“升高的温度”或“加热的时间”)来体现的。
(2)分析第1、2次实验数据，可以得出的初步结论是：同种物质升高相同温度时，吸收热量的多少与物质的______有关。
(3)分析第______两次实验数据，可以得出的初步结论是：质量相同的同种物质，吸收热量的多少与物质的升高的温度有关。
(4)分析第1、3两次实验数据，可得出初步结论：______的吸热能力更强(选填“水”或“食用油”)。
(5)图乙是该同学根据实验数据绘制的图象，则a物质是______，其比热容是______J/(kg⋅∘C)。
19.小明和小红在“探究并联电路中电流的规律”的实验中：
(1)连接电路时开关应处于______状态，若要测量小灯泡L1所在支路的电流，电流表应接在图甲中______(选填“A”、”B”或“C处)。
(2)小明连接电路后，用电流表测出通过L1、L2和干路的电流，电流表指针指在如图乙的位置，其读数应为______A。
(3)小明正确操作并记录了多次数据，如表所示，初步得出的结论是(文字表述)______。
(4)小红指出小明所选的器材不利于得出普遍规律，请说明理由______。
20.小明用电流表和电压表测量未知电阻R的阻值。
(1)请根据图(a)的电路图，补充完整实物图，应该让M连接______接线柱(A或B)。
(2)连接电路后，闭合开关，电流表和电压表都有较小示数，无论怎样移动滑片，两表示数均无变化，其原因可能是______；
A.电阻R短路
B.电阻R断路
C.滑动变阻器短路
D.滑动变阻器连接两个下边接线柱了
(3)排除故障后，小明移动滑动变阻器的滑片测出多组电压值和电流值，并计入表格。当他将滑片移到滑动变阻器一端时，电压表指针刚好指向3V刻度线，电流表的示数如图(c)所示，据此可算出电阻R=______Ω；
(4)小明测出了多组电压值和电流值，算出对应的电阻值，他多次测量的目的是______；
(5)同组的小红用一个已知阻值的定值电阻R0和一个单刀双掷开关S0，设计了如图(d)所示的电路图测量电阻R的阻值。闭合开关S后，当S0接通触头1时，电压表示数为U1，______，电压表示数为U2，则被测电阻R=______(用R0、U1、U2表示)。
21.用5Ω、10Ω、20Ω的三个定值电阻探究电流与电阻的关系，滑动变阻器规格是“30Ω1A”，实验所用电源电压为6V。
(1)在图甲中，a表应为______表；b表应为______表。
(2)先将5Ω的定值电阻接入电路，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时记录数据，则本实验中控制的定值电阻两端的电压为______V；断开开关，将5Ω的定值电阻换成10Ω，闭合开关，应将滑动变阻器的滑片向______(选填“左”或“右”)端移动测量第2组数据；
(3)当接入20Ω的定值电阻时，无论怎样移动滑片，都不能使电压表示数达到这个电压值，你认为原因可能是滑动变阻器最大阻值太______(选填“大”或“小”)；
(4)根据实验数据描绘出电流与电阻倒数的图像如图丙所示，由图像可知，电压一定时，流过导体的电流与导体的电阻成______比。
六、计算题：本大题共2小题，共16分。
22.室内空调和电冰箱等家用电器中的温度传感器，是利用热敏电阻随温度变化而变化的特性工作的。如图甲是用热敏电阻测量环境温度的电路，电路中电流表的测量范围为0∼0.04A，滑动变阻器R的铭牌上标有“150Ω3A”字样。Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压恒为6V，请完成下列小题：
(1)将此电路放入温度为30∘C的环境中，闭合开关，调节滑动变阻器滑片P，使滑动变阻器接入电路的电阻R=100Ω，求电流表的示数。
(2)在保证整个电路元件的安全的前提下，通过调节滑动变阻器R的阻值可以调节电路的电功率，若环境温度为40∘C时，求整个电路的最大电功率。
23.某中学为学生供应开水，用锅炉将200L的水在标准气压下从25∘C加热至沸腾，燃烧了6kg的无烟煤，水的比热容为无烟煤的热值是3.4×107J/kg，ρ水=1.0×103kg/m3。试求：
(1)锅炉内200L的水吸收的热量是多少？
(2)6kg无烟煤完全燃烧放出的热量是多少？
(3)此锅炉的效率是多少？
七、综合题：本大题共1小题，共6分。
24.阅读下面材料并回答问题。
单缸六冲程内燃机
内燃机(Internalcmbustinengine)是将液体或气体燃料与空气混合后，直接输入汽缸内部的高压燃烧室燃烧爆发产生动力。内燃机具有体积小、质量小、便于移动、热效率高、起动性能好的特点。但是内燃机一般使用石油燃料，同时排出的废气中含有害气体的成分较高。
单缸四冲程内燃机的工作原理是，在吸气冲程中，活塞向下运动，进气门打开，空气和燃料混合物进入汽缸；在压缩冲程中，活塞向上运动，进气门和排气门关闭，混合物被压缩；在点火做功冲程中，火花塞产生电火花，点燃混合物，产生高温高压气体推动活塞向下运动；在排气冲程中，活塞向上运动，排气门打开，废气被排出汽缸。
科学家发明了一款单缸六冲程内燃机，如图所示。它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，立即向汽缸内喷水，推动活塞再次做功。发动机把水蒸气排放到一个冷却器，水蒸气在那里重新变成水。这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率。
(1)内燃机工作的原理是将______能转化为______能。
(2)单缸六冲程内燃机第五冲程的名称应该为______，水在该冲程中在高温汽缸内迅速______成高温、高压水蒸气。水蒸气膨胀做功，温度______。
(3)单缸六冲程内燃机第六冲程的名称应该为______。
答案和解析
1.【答案】C
【解析】解：A、花香四溢是分子的无规则运动引起的，属于扩散现象，故A错误；
B、钻木取火利用克服摩擦做功的方式改变内能，故B错误；
C、用热水袋取暖利用了水的比热容大的特性，可以保证相同质量的水在降低相同的温度时会放出更多的热量，故C正确；
D、密度、比热、热值都是物质的特性，不随物质的质量变化而变化，用去一半后，剩下汽油的密度、比热、热值不变，故D错误。
故选：C。
(1)物质是由分子组成的，组成物质的分子在不停地做无规则运动；
(2)改变物体内能的方式：做功和热传递；
(3)水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等；
(4)密度、比热、热值都是物质的属性，不随物质的质量变化而变化。
本题考查了分子热运动、热值、比热容以及水的比热容大的应用和改变物体内能的方法，属于基础题。
2.【答案】C
【解析】解：A、摩擦起电的实质是电子的转移，并不是创造了电荷，故A错误；
B、毛皮摩擦橡胶棒，橡胶棒带负电，故B错误；
C、两根用丝绸摩擦过的玻璃棒都带正电，它们靠近后相互排斥，说明同种电荷相互排斥，故C正确；
D、验电器利用了同种电荷相互排斥的原理，故D错误。
故选：C。
(1)用摩擦的方法可以使物体带电，摩擦起电的实质是电子的转移；
(2)规定毛皮摩擦过的橡胶棒带负电；
(3)规定丝绸摩擦过的玻璃棒带正电；
(4)验电器是利用了同种电荷相互排斥的原理制成的。
本题考查带电实质以及电荷之间的相互作用，难度不大。
3.【答案】D
【解析】解：由图可知该仪表为电能表，电能表是用来测量电路中一段时间消耗电能多少的工具。
故选：D。
电能表是测量电路中一段时间消耗电能多少的工具。
本题考查了电能表的用途，是一道基础题。
4.【答案】C
【解析】解：A.开关要控制电动机的通断，所以开关和电动机是串联的，故A错误；
B.导线一般是用导体材料来制成的，故B错误；
C.电池是电源，电源的作用就是为电动机提供电能的装置，故C正确。
D.通电后，电流从电池的正极经电动机流向电池的负极，故D错误。
故选：C。
开关与控制的用电器串联。
容易导电的物体叫导体，不容易导电的物体叫绝缘体。
电源：提供电能的装置，保证电路两端有电压，工作时将其他形式的能转化为电能。
电流方向有规定，在电源外部，电流从电源正极流出，经用电器回到电源负极。
本题主要考查了开关的作用，电线的材料，电源的作用，电流方向的规定。
5.【答案】A
【解析】解：由题意可知，R1、R2为定值电阻，R1、R2串联后的总电阻为R，并联后的总电阻为R′；
由图像可知，当电压一定时，通过R2的电流较大，所以，两电阻的大小关系为R1>R2，所以，图像越倾斜，电阻越小；串联电路的总电阻大于任何一个分电阻，所以，R在Ⅰ区域；并联电路的总电阻小于任何一个分电阻，所以，R′在Ⅲ区域，故A正确，BCD错误。
故选：A。
根据电阻的串并联确定R1、R2、R、R′之间的大小关系，根据欧姆定律判断电压相同时电流的大，；分析坐标图不同区域的意义即可解决。
本题考查了电阻的串并联特点和欧姆定律的应用，解决本题的关键是弄清楚图象中横纵坐标的物理含义。
6.【答案】B
【解析】解：由生活经验知家用电风扇的功率约为40W，电冰箱的功率约为200W，发光二极管的功率约为1W，电热水器的功率较大，约为1000W，故B正确。
故选：B。
根据生活经验和对常见电功率数值的认识分析。
本题考查电功率的估测，要认真观察生活，注意收集生活中常见的电器的电功率数据。
7.【答案】AB
【解析】解：A.将蓝墨水滴入冷水和热水中，可以看到墨水在热水中扩散得更快。热水中扩散快，说明温度越高，分子的无规则运动越剧烈，故A正确；
B.乙图中，将两个表面光滑洁净的铅块紧压在一起，它们会“粘”在一起，下面还能吊起重物，这表明分子间存在引力，故B正确；
C.丙图中，用力向下压缩活塞，对筒内的空气做功，空气的内能会增加，温度会升高，达到棉花的燃点时，棉花会燃烧，故C错误；
D.丁图所示的装置，设想水从高处流下冲击水车做功，同时带动水泵将水抽回高处，运行过程中由于摩擦的存在，机械能会减小，它在没有外界能量补充的情况下是不可能做到的，违背了能量守恒定律，所以永动机是不可能实现的，故D错误。
故选：AB。
(1)物质是由分子组成的，分子永不停息做无规则运动，分子之间存在间隙，分子同时存在相互作用的引力和斥力；温度越高，分子运动越剧烈；
(2)对物体做功，物体的内能变大；
(3)永动机是一种不需要外界输入能量或者只需要一个初始能量就可以永远做功的机器。在历史上，永动机一直被人们讨论和研究。这种机械是不可能制造出来的，原因是违反能量守恒定律。
本题中的小实验都是课本中学习的基础内容，虽然综合性较强，但难度却不大。
8.【答案】CD
【解析】解：由图甲知，R1与R0串联，电压表测定值电阻R0两端的电压；
ABC、由题可知，计数装置会在有人经过时计数一次，而有人经过时会挡住照向R1的光线，此时R1的阻值较大，由串联分压的规律可知此时R1两端的电压较大，则R0两端的电压较小，由图乙可知此时R0两端的电压为1V，即电压表示数为1V时，计数器会计数一次，此时R1两端的电压为U1=U−U0=3V−1V=2V，即R1两端的电压为2V时，计数器会计数一次，故AB错误；
此时电路的电流为：
I=U0R0=1V20Ω=0.05A，
由欧姆定律可知有人经过时R1的阻值为：U1′U0′
R1=U1I=2V0.05A=40Ω，故C正确；
D、由题意和图乙可知没有人通过大门时，R0两端的电压为2V，由串联电路中电压的规律知，R1两端的电压为：U′1=U−U′0=3V−2V=1V；
由串联分压原理知，R1的阻值为：
R1′=U1′U0′R0=1V2V×20Ω=10Ω，
有人经过大门和没有人经过大门时R1的阻值之比为：40Ω：10Ω=4：1，故D正确。
故选：CD。
由图甲可知，R1、R0串联，电压表测定值电阻R0两端的电压；
(1)由题知，计数装置会在有人经过时计数一次，而有人经过时会挡住照向R1的光线，此时R1的阻值较大，由串联分压的规律可知此时R1两端的电压较大，则R0两端的电压较小，结合图乙可知此时R0两端的电压，即可判断电压表示数为多少时，计数器会计数一次；
知道此时电压表的示数，根据欧姆定律求出此时电路中的电流，根据串联电路的电压特点求出R1两端的电压，再根据欧姆定律求出有人经过时R1的阻值；
(2)没有人通过商场大门时，由题意和图乙可知此时电压表示数为另一值，根据欧姆定律求出电阻值。
由此可求出有人通过商场大门和没有人通过商场大门时电路的电阻之比。
本题考查了串联电路的特点、欧姆定律的应用，有一定难度。
9.【答案】ACD
【解析】解：
AB、由图知，S1和S2都闭合时，灯泡和滑动变阻器串联，且滑片左边的电阻接入电路中；
P向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流减小；电压表测滑动变阻器的电压，因变阻器接入电路的电阻变大，其分担的电压变大，即电压表示数变大；因电流减小，则灯泡的实际功率减小，灯泡变暗，故A正确，B错误；
CD、只闭合S1，灯泡和滑动变阻器串联，且滑动变阻器始终以最大阻值接入电路(把电压表看作开路可知)，
则P向左移动时，电路的总电阻不变，电流不变，即电流表示数不变；电压表测滑动变阻器滑片P以左部分电阻的电压，P向右移动时滑片P以左部分的电阻变大，由U=IR可知，电压表示数变大，故C正确，D正确。
故选：ACD。
根据图示的电路，分析开关的闭合、断开情况，判定出电路的连接方式，根据电阻的变化判定电流、灯泡两端的变变化。
本题考查了电路的动态分析，能判定电路的连接方式是解题的关键。
10.【答案】0.1
2

【解析】解：由图像可知，当甲两端电压为0.5V时，通过它的电流为0.1A。
将甲和乙串联，串联电路中电流处处相等，由图像可知，当电流为0.3A时，甲两端的电压为：
U甲=1.5V，乙两端的电压为U乙=0.5V，串联电路中总电压等于各用电器两端电压之和，则总电压为：
U=U甲+U乙=1.5V+0.5V=2V。
故答案为：0.1；2。
(1)根据图象读出甲两端电压为0.5V时通过的电流；
(2)将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出它们两端的电压，串联电路中总电压等于各用电器两端电压之和。
本题考查了串联电路的电压特点，从图象中获取有用的信息是关键。
11.【答案】1.2×107
2.1×107

【解析】解：(1)由于氢动力试验汽车在平直路面上匀速行驶，则汽车发动机的平均牵引力与阻力相等，汽车行驶的阻力为：f=F=1.0×103N，汽车克服阻力做功为：W=fs=1.0×103N×1.2×104m=1.2×107J；
(2)0.15kg氢完全燃烧放出的热量为：
Q放=mq=0.15kg×1.4×108J/kg=2.1×107J。
故答案为：1.2×107；2.1×107。
(1)由于氢动力试验汽车在平直路面上匀速行驶，则汽车发动机的平均牵引力与阻力相等，再根据公式W=fs求出克服阻力做的功；
(2)根据公式Q放=mq求出0.15kg氢完全燃烧放出的热量。
本题考查燃料完全燃烧放热公式的应用，功的简单计算。
12.【答案】3：4
3：7

【解析】解：由图可知，闭合开关S，甲、乙两表均为电压表时，R1与R2串联，电压表甲测电源电压，电压表乙测R2的电压。已知两表的示数之比为U甲：U乙=7：4，即U：U2=U甲：U乙=7：4，
根据串联电路电压规律可得，R1、R2两端的电压之比，U1：U2=(U−U2)：U2=(7−4)：4=3：4，
串联电路中各处电流相等，由R=UI可知，电阻R1与R2的阻值之比：R1：R2=U1：U2=3：4；
当开关S断开，甲、乙两表都为电流表时，R1与R2并联，电流表甲测量通过R2的电流，电流表乙测量干路中的电流，
由于并联电路各支路两端的电压相等，所以R1与R2的电压相等，
由I=UR可知，通过R1与R2的电流之比：I1：I2=R2：R1=4：3，
由于并联电路干路中的电流等于各支路中的电流之和，
所以甲、乙两表的示数之比，即通过R2的电流与总电流之比为
I甲：I乙=I2：I=I2：(I1+I2)=3：(4+3)=3：7。
故答案为：3：4；3：7。
由图可知，闭合开关S，甲、乙两表均为电压表时，R1与R2串联，电压表甲测电源电压，电压表乙测R2的电压。根据串联电路电压规律可知R1、R2两端的电压之比，根据欧姆定律可知R1、R2的阻值之比；
当开关S断开，甲、乙两表都为电流表时，R1与R2并联，电流表甲测量通过R2的电流，电流表乙测量干路中的电流；根据并联电路的电压、电流规律和欧姆定律可知甲、乙两电流表的示数之比。
本题考查串、并联电路的电流、电压规律、欧姆定律的应用，能正确判断开关在不同状态下电路连接和电压表、电流表的测量对象是解题的关键。
13.【答案】小
小

【解析】解：如图所示，当断开S2，闭合开关S1和S3时，电路为并联电路，此时电压表测量电源电压，电流表测量干路电流；
当断开S1和S3，闭合开关S2时，电路为串联电路，电压表测量定值电阻R2两端的电压，电流表测量电路总电流；
电压表第一次测量电源电压，第二次测量串联电路中单个用电器的电压，所以电压表示数减小。电流表第一次测量并联电路中的总电流，第二次测量串联电路电流，因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以，R1与R2并联时的总电阻小于串联时的总电阻，所以由I=UR可知并联时电流表的示数较大，因此电流表的示数也减小。
故答案为：小；小。
如图所示，当断开S2，闭合开关S1和S3时，电路为并联电路，此时电压表测量电源电压，电流表测量干路电流。当断开S1和S3，闭合开关S2时，电路为串联电路，电压表测量定值电阻R2两端的电压，电流表测量电路总电流。
根据电压表的测量范围判断出电压表示数的变化；
根据串联后总电阻大于任何分电阻，并联后的总电阻小于任何分电阻以及欧姆定律判断出电路中电流的变化。
本题考查了串并联电路的特点和欧姆定律的灵活应用，分清电路的连接方式和电表所测的电路元件是关键。
14.【答案】电源
负

【解析】解：将A、B板接入如图所示的电路后闭合开关，电路中有电流通过，说明A、B板整体对外提供电能，相当于电路中的电源；
根据电路中电流方向可知，A板相当于电源负极。
故答案为：电源；负。
(1)电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，缺少或不完整都会影响电路的正常工作；
(2)在电源外部，电流从电源正极流向负极。
本题考查了电路组成和电源正负极的判断，属于基础知识考查。
15.【答案】断开； a
【解析】解：
(1)装置在拆除前，起爆器被短路，所以不工作，起爆器上没有电流通过，因此定时器(钟表)应该安装在b导线上，当定时器(钟表)定时结束时b导线被切断，为断路状态，此时电流能通过起爆器，所以在定时结束的瞬间起爆器立即爆炸；
(2)定时器(时钟)接在b导线上，在定时阶段，电路是通路，所以相当于是闭合的开关；为使爆炸装置停止工作，应剪断线a，这样电路就会因没有电源而处于断路状态。
故答案为：(1)断开；(2)a。
装置在拆除前，起爆器被短路，起爆器不工作；如果剪断a线，则电路处于断路状态，没有电流通过。据此分析回答。
此类题目是考查电路的三种状态的实际应用，短路包括电源短路和用电器短路，用电器短路时，用电器中没有电流通过，重点是能够识别电路。
16.【答案】
【解析】解：由电路图可知，两灯并联，开关S2在干路上，靠近电源的正极；开关S1在灯L1支路中，电路连接如图所示：
。
根据电路图可知两灯的连接方式和开关的位置，从而连接实物图。
本题考查电路的连接，注意各元件与电路图的一一对应。
17.【答案】解：由题可知，任一只手柄刹车时，该手柄上的开关立即断开、电动机停止工作，说明两开关相互影响、不能独立工作，则两开关应串联接在电路中，如下图所示：

【解析】任一只手柄刹车时，该手柄上的开关立即断开、电动机停止工作说明两开关相互影响、不能独立工作即为串联。
本题要牢牢把握住关键点“任一只手柄刹车时，开关立即断开、电动机停止工作”，从而判断出两个开关的连接方式是串联。
18.【答案】加热的时间 质量 3、4 水 食用油 2.1×103
【解析】解：(1)根据转换法，水和食用油吸收热量的多少是通过加热的时间来体现的；
(2)分析第1、2次实验数据知，同种物质升高相同温度时，质量越大，加热时间越长，故可以得出的初步结论是：同种物质升高相同温度时，吸收热量的多少与物质的质量有关；
(3)研究吸收热量的多少与物质的升高的温度有关，要控制物质的种类和质量相同，只改变升高的温度，故分析第3、4两次实验数据，可以得出的初步结论是：质量相同的同种物质，吸收热量的多少与物质的升高的温度有关；
(4)根据比较吸热能力的方法，分析1、3两次实验数据，可得出初步结论：水的吸热能力比食用油强；
(5)由图象知，加热相同的时间，水和食用油吸收相同的热量，a的温度计变化更快，说明a的比热容较小，为食用油；
由图象知，同样从10∘C升高到60∘C，水需要6min，食用油需要3min，可知Q水=2Q食用油，由Q=cm△t可知，c水=2c食用油，则c食用油=12×4.2×103J/(kg⋅∘C)=2.1×103J/(kg⋅∘C)。
故答案为：(1)加热的时间； (2)质量； (3)3、4；(4)水；(5)食用油；2.1×103。
(1)使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转化法；
(2)(3)(4)物质吸热多少与物质的种类、质量和升高的温度有关，研究与其中一个因素关系时，要控制另外的两个因素不变，据此分析回答；
(5)水的比热容大于食用油的比热容，加热相同时间，温度变化较小，据此分析即可；
可根据图象判断出水与食用油的吸收热量的关系，由Q=cmΔt计算出食用油的比热容。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
19.【答案】断开；A； 0.24； 并联电路干路的电流等于各支路电流之和； 选用灯泡的规格相同，且只测量一组数据，结论有偶然性
【解析】(1)实验连接过程中，开关应处于断开状态；电流表需要和被测用电器串联使用，若要测量小灯泡L1所在支路的电流，电流表应与L1串联，即接在A处；
(2)由图乙可知电流表的量程为0∼0.6A，分度值为0.02A，所以电流表示数为0.24A；
(3)分析表中数据可知：并联电路干路的电流等于各支路电流之和。
(4)根据并联电路各支路电压相同和欧姆定律，得出各支路的电流相等的原因是选用灯泡的规格相同，且只测量一组数据，结论有偶然性。
故答案为：(1)断开；A；(2)0.24；(3)并联电路干路的电流等于各支路电流之和；(4)选用灯泡的规格相同，且只测量一组数据，结论有偶然性。
(1)实验连接过程中，开关应处于断开状态；电流表需要和被测用电器串联使用；
(2)根据电流表的量程和分度值读数；
(3)分析表中数据得出结论；
(4)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
本题探究“探究并联电路中电流的规律”的实验，考查注意事项、电流的读数和归纳法的运用，属于常考命题点。
20.【答案】A；
D；
10；
求平均值，减小误差；
将S0接通触头2；U1−U2U2R0
【解析】(1)由电路图可知，当滑片向B端移动时，滑动变阻器接入电路的阻值变大，因此应该让M连接A接线柱；
(2)连接电路后，闭合开关，小灯泡不亮，电流表、电压表都有示数，电路为通路，电路的电流较小，电路的电阻较大，无论怎样移动滑动变阻器的滑片，灯泡都不发光，两电表示数均无变化，则变阻器不能起到变阻的作用，产生这一现象的原因是将变阻器下面两个接线柱连入了电路中，故选：D；
(3)由图可知，电流表使用的小量程，分度值为0.02A，示数为0.3A。实验中电压表并联在定值电阻两端测定值电阻两端的电压，则定值电阻两端电压为3V，定值电阻的阻值为R=UI=3V0.3A=10Ω；
(4)只进行一次实验就算出对应的电阻值误差较大，因此为了减小误差，需要多次测量求平均值；
(5)闭合开关S后，当S0接通触头1时，三个电阻串联，电压表测定值电阻R0和待测定值电阻Rx两端的总电压，则定值电阻R0和待测定值电阻Rx两端的总电压为U1；当S0接通触头2时，电压表测定值电阻R0两端的电压，即定值电阻R0两端的电压为U2，此时电路中的电流I=U0R0=U2R0；
由于电路的连接关系没有改变，各电阻的大小和通过的电流不变，由串联电路的电压规律可知，待测定值电阻两端的电压为Ux=U1−U2；
待测定值电阻Rx的阻值Rx=UxI=U1−U2U2R0=U1−U2U2R0。
故答案为：(1)A；
(2)D；
(3)10；
(4)求平均值，减小误差；
(5)将S0接通触头2；U1−U2U2R0。
(1)根据电路图，将实物图补充完整，根据滑动变阻器离A端越远电阻越大连接；
(2)连接电路后，闭合开关，小灯泡不亮，电流表、电压表都有示数，电路为通路，电路的电流较小，电路的电阻较大，无论怎样移动滑动变阻器的滑片，灯泡都不发光，两电表示数均无变化，说明变阻器不能起到变阻的作用，据此分析；
(3)当他将滑片移到滑动变阻器一端时，电压表指针刚好指向3V刻度线，电压表选用小量程，读出其示数；如图2所示，认清电流表量程和分度值读出电流表的示数；根据欧姆定律求出电阻R的阻值；
(4)该实验多次测量的目的是计算平均值，减小误差；
(5)由d图可知：没有电流表的情况下，利用定值电阻和电压表代替电流表与待测定值电阻Rx串联，首先测量定值电阻R0和待测定值电阻Rx两端的总电压，然后测出此时定值电阻R0两端的电压，根据串联电路的电压特点求出待测定值电阻Rx两端的电压，根据欧姆定律求出电路中的电流并计算待测定值电阻Rx的阻值。
本题用伏安法测量某定值电阻R阻值的实验，考查了电路连接、电流表读数、电阻的计算、减小误差的方法和影响电阻大小因素及设计实验方案测电阻的能力。
21.【答案】电压；电流；
2；右；
小；
反
【解析】(1)在“探究电流与电阻的关系”的实验中，电压表与定值电阻并联，电流表串联在电路中，因此a表为电压表，b表为电流表；
(2)由图乙可知，电流表量程为0−0.6A，分度值为0.02A，示数为0.4A，所以此时此定值电阻两端的电压U=IR=0.4A×5Ω=2V，则本实验中控制的定值电阻两端的电压为2V；探究电流与电阻的实验中应控制定值电阻两端的电压不变，实验中控制定值电阻两端的电压为2V，根据串联分压原理可知，将定值电阻由5Ω改换成10Ω的电阻，定值电阻增大，其分得的电压增大，要控制定值电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数仍为2V；
(3)实验中，定值电阻两端的电压始终保持2V不变，根据串联电路电压的规律，变阻器分得的电压U滑=U−UV=6V−2V=4V变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为R滑=2×20Ω=40Ω>30Ω；
即无论怎样移动滑片，都不能使电压表示数达到这个电压值，原因可能是滑动变阻器最大阻值太小；
(4)由图丙的I−1R的图像为一条过原点的直线可知，电压一定时，电流与电阻的倒数成正比，即电压一定时，电流与电阻成反比。
故答案为：(1)电压；电流；
(2)2；右；
(3)小；
(4)反。
(1)连接电路时，电压表并联在定值电阻两端，电流表串联在电路中；
(2)由图乙读出电流值，根据欧姆定律求出此时定值电阻两端的电压值；当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
(3)根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入20Ω电阻时变阻器连入电路中的电阻，进而分析可能的原因；
(4)由图丙，求出电流与电阻的乘积分析回答。
本题探究导体中电流跟电阻的关系，考查数据分析、欧姆定律的应用及操作过程和对器材的要求，是一道综合题，难度较大。
22.【答案】将此电路放入温度为30∘C的环境中，闭合开关，调节滑动变阻器滑片P，使滑动变阻器接入电路的电阻R=100Ω，电流表的示数为0.015A。
在保证整个电路元件的安全的前提下，通过调节滑动变阻器R的阻值可以调节电路的电功率，若环境温度为40∘C时，整个电路的最大电功率为0.18W
【解析】(1)由电路图可知，R与Rt串联，电流表测电路中的电流，由图乙可知，温度为30∘C时，热敏电阻的阻值为300Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表的示数I=UR+Rt=6V100Ω+300Ω=0.015A；
(2)由图乙可知，当环境温度为40∘C时，热敏电阻的阻值为200Ω。根据电功率公式P=UI，由于电源电压U恒定，当电路中电流最大时，电路的总功率最大。要使电路中电流最大，则电路的总电阻应最小。当滑动变阻器接入电路的电阻为零时，总电阻最小。此时电路中的最大电流为I大=URt′=6V200Ω=0.03A
因为电流表的量程为0∼0.04A，滑动变阻器允许通过的最大电流为3A，所以电路中的最大电流为0.03A，在各元件的安全范围内，则整个电路的最大电功率为：
P大=UI大=6V×0.03A=0.18W。
答：(1)将此电路放入温度为30∘C的环境中，闭合开关，调节滑动变阻器滑片P，使滑动变阻器接入电路的电阻R=100Ω，电流表的示数为0.015A。
(2)在保证整个电路元件的安全的前提下，通过调节滑动变阻器R的阻值可以调节电路的电功率，若环境温度为40∘C时，整个电路的最大电功率为0.18W。
由电路图可知，R与Rt串联，电流表测电路中的电流。
(1)根据图象读出温度为30∘C时热敏电阻的阻值，根据电阻的串联和欧姆定律求出电路中电流表的示数；
(2)由图乙所示图象可知，温度为40∘C时热敏电阻的阻值；
根据电功率公式P=UI，由于电源电压U恒定，当电路中电流最大时，电路的总功率最大。要使电路中电流最大，则电路的总电阻应最小。当滑动变阻器接入电路的电阻为零时，总电阻最小。由欧姆定律算出此时电路中的最大电流，根据电流表的量程和滑动变阻器允许通过的最大电流判断出电路中的最大电流，并与求出的电流比较判断出电路中的最大电流，根据P=UI算出整个电路的最大电功率。
本题是一道关于图象分析和利用欧姆定律进行计算的综合题，有一定的难度。
23.【答案】锅炉内200L的水吸收的热量是6.3×107J；
6 kg无烟煤完全燃烧放出的热量是2.04×108J；
此锅炉的效率是30.9%
【解析】(1)由ρ=mV可得，水的质量：
m水=ρ水V=1.0×103kg/m3×200×10−3m3=200kg，
锅炉内的水吸收的热量：
Q吸=c水m水Δt=4.2×103J/(kg⋅∘C)×200kg×(100∘C−25∘C)=6.3×107J；
(2)无烟煤完全燃烧放出的热量：
Q放=q煤m煤=3.4×107J/kg×6kg=2.04×108J；
(3)此锅炉的效率为：
η=Q吸Q放=6.3×107J2.04×108J×100%≈30.9%。
答：(1)锅炉内200L的水吸收的热量是6.3×107J；
(2)6kg无烟煤完全燃烧放出的热量是2.04×108J；
(3)此锅炉的效率是30.9%。
(1)根据密度公式可求水的质量，利用Q吸=cmΔt求出水吸收的热量；
(2)利用热量公式Q放=qm求解无烟煤完全燃烧放出的热量；
(3)根据η=Q吸Q放求出此锅炉的效率。
本题考查热量的计算，主要有吸热公式、燃料完全燃烧放热公式以及热效率公式的应用。
24.【答案】内；机械； 水蒸气做功冲程；汽化；降低； 排气冲程
【解析】(1)内燃机是热机的一种，其工作原理是燃料在汽缸内燃烧，产生高温高压的燃气，燃气膨胀推动活塞做功。这个过程是将燃气的内能转化为活塞运动的机械能，从而推动机械工作。
(2)由题可知，在第四冲程结束后，立即向汽缸内喷水，推动活塞再次做功，并结合图示5中活塞向下运动，可知这是利用水蒸气膨胀来做功的冲程，因此第五冲程应命名为水蒸气做功冲程。
水是液态，被喷入刚完成燃烧、温度很高的汽缸内，会吸收大量的热量，迅速从液态变为气态(水蒸气)，这一物态变化过程是汽化。
高温高压的水蒸气膨胀，推动活塞对外做功，此过程中水蒸气的内能转化为机械能，导致其自身的内能减少，温度降低。
(3)第五冲程(水蒸气做功冲程)结束后，汽缸内充满了水蒸气。为了开始下一个工作循环，需要将这些水蒸气排出。观察图示6，活塞向上运动，这个动作与四冲程内燃机的排气冲程类似，作用是排出汽缸内的气体。因此，第六冲程的名称应为排气冲程。
故答案为：(1)内；机械；(2)水蒸气做功冲程；汽化；降低；(3)排气冲程。
通过阅读材料，了解单缸六冲程内燃机的工作原理：
(1)内燃机是热机的一种，其工作原理是燃料在汽缸内燃烧，产生高温高压的燃气，燃气膨胀推动活塞做功。这个过程是将燃气的内能转化为活塞运动的机械能。
(2)由题可知，在第四冲程结束后，立即向汽缸内喷水，推动活塞再次做功，并结合图示5中活塞向下运动，可知这是利用水蒸气膨胀来做功的冲程，因此第五冲程应命名为水蒸气做功冲程。水是液态，被喷入刚完成燃烧、温度很高的汽缸内，会吸收大量的热量，迅速从液态变为气态(水蒸气)，这一物态变化过程是汽化。高温高压的水蒸气膨胀，推动活塞对外做功，此过程中水蒸气的内能转化为机械能，导致其自身的内能减少，温度降低。
(3)第五冲程(水蒸气做功冲程)结束后，汽缸内充满了水蒸气。为了开始下一个工作循环，需要将这些水蒸气排出。观察图示6，活塞向上运动，这个动作与四冲程内燃机的排气冲程类似，作用是排出汽缸内的气体。因此，第六冲程的名称应为排气冲程。
本题考查单缸六冲程内燃机的工作原理。物质
次数
质量m/kg
升高温度Δt/∘C
加热时间t/min
水
1
0.1
25
3
2
0.2
25
6
食用油
3
0.1
25
1.5
4
0.1
50
3
次数
A处电流IA/A
B处电流IB/A
C处电流IC/A
1
0.32
0.32
0.64
2
0.24
0.24
0.48
3
0.16
0.16
0.32
