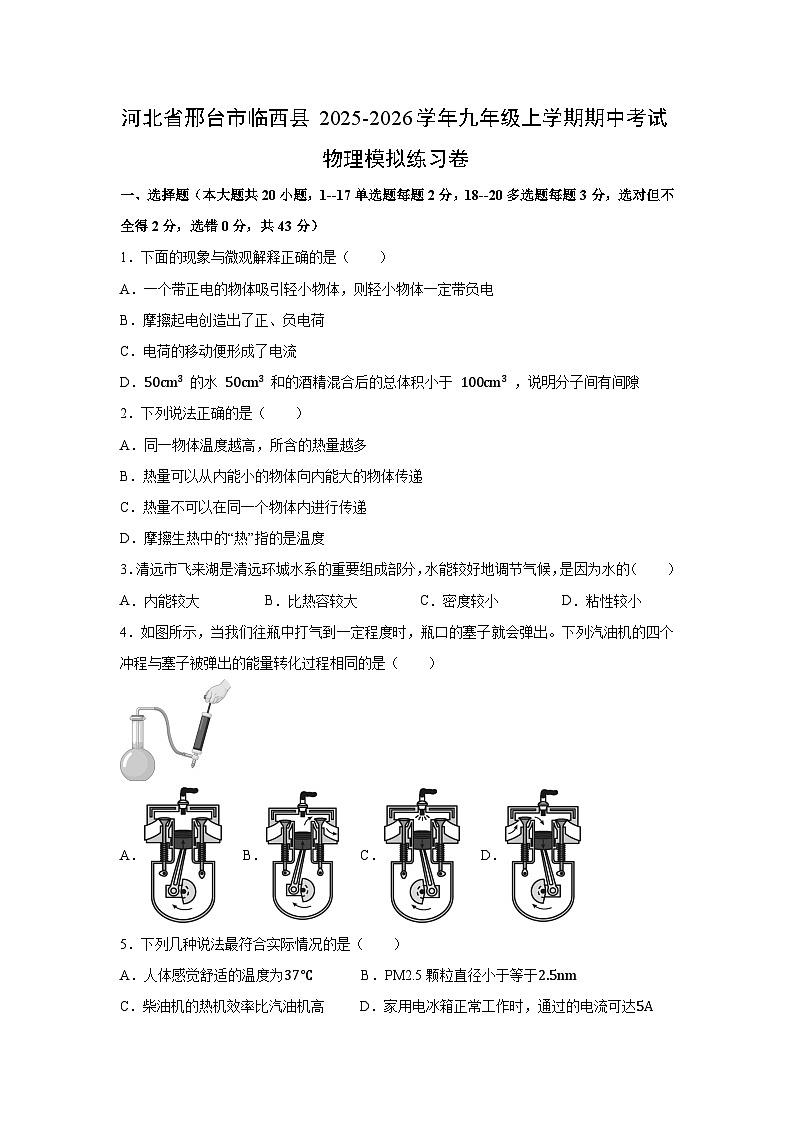

河北省邢台市临西县2025-2026学年九年级上学期期中考试模拟练习卷物理试卷

这是一份河北省邢台市临西县2025-2026学年九年级上学期期中考试模拟练习卷物理试卷，共15页。试卷主要包含了选择题，填空题，实验与探究，计算题等内容，欢迎下载使用。
1．下面的现象与微观解释正确的是（ ）
A．一个带正电的物体吸引轻小物体，则轻小物体一定带负电
B．摩擦起电创造出了正、负电荷
C．电荷的移动便形成了电流
D．50cm3 的水 50cm3 和的酒精混合后的总体积小于 100cm3 ，说明分子间有间隙
2．下列说法正确的是（ ）
A．同一物体温度越高，所含的热量越多
B．热量可以从内能小的物体向内能大的物体传递
C．热量不可以在同一个物体内进行传递
D．摩擦生热中的“热”指的是温度
3．清远市飞来湖是清远环城水系的重要组成部分，水能较好地调节气候，是因为水的（ ）
A．内能较大B．比热容较大C．密度较小D．粘性较小
4．如图所示，当我们往瓶中打气到一定程度时，瓶口的塞子就会弹出。下列汽油机的四个冲程与塞子被弹出的能量转化过程相同的是（ ）
A． B． C． D．
5．下列几种说法最符合实际情况的是（ ）
A．人体感觉舒适的温度为37℃ B．PM2.5颗粒直径小于等于2.5nm
C．柴油机的热机效率比汽油机高 D．家用电冰箱正常工作时，通过的电流可达5A

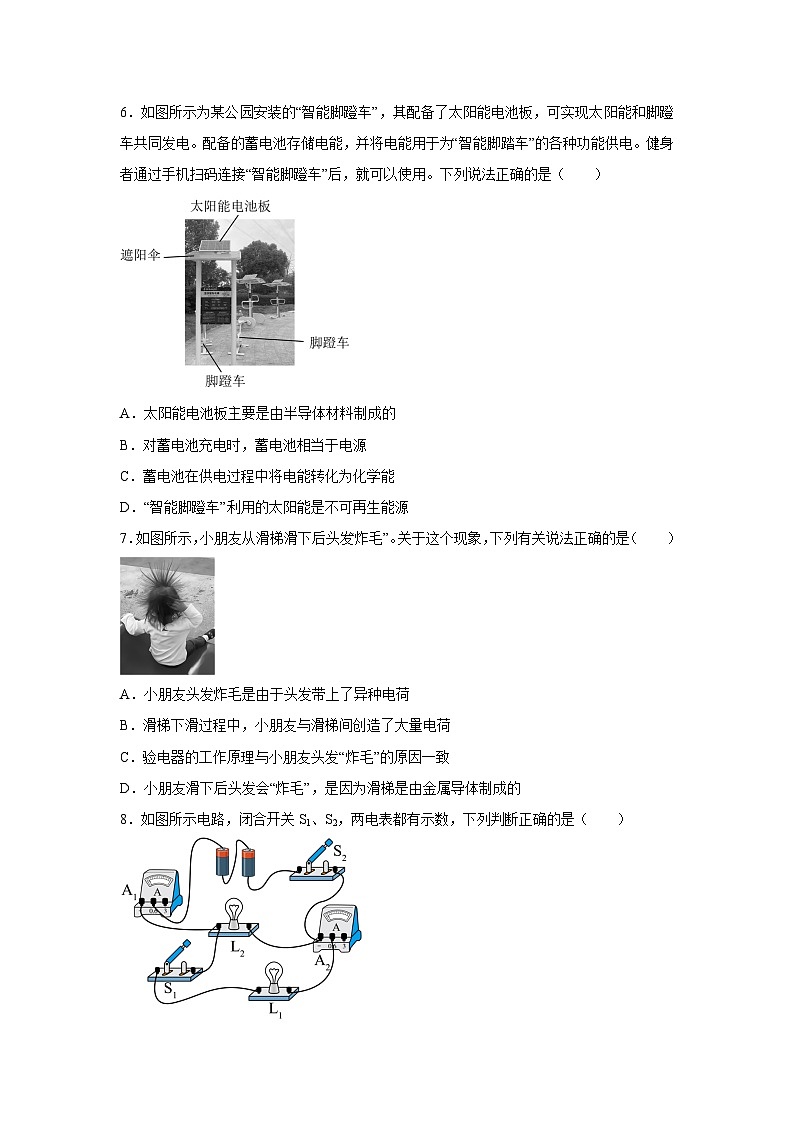

6．如图所示为某公园安装的“智能脚蹬车”，其配备了太阳能电池板，可实现太阳能和脚蹬车共同发电。配备的蓄电池存储电能，并将电能用于为“智能脚踏车”的各种功能供电。健身者通过手机扫码连接“智能脚蹬车”后，就可以使用。下列说法正确的是（ ）
A．太阳能电池板主要是由半导体材料制成的
B．对蓄电池充电时，蓄电池相当于电源
C．蓄电池在供电过程中将电能转化为化学能
D．“智能脚蹬车”利用的太阳能是不可再生能源
7．如图所示，小朋友从滑梯滑下后头发“炸毛”。关于这个现象，下列有关说法正确的是（ ）
A．小朋友头发炸毛是由于头发带上了异种电荷
B．滑梯下滑过程中，小朋友与滑梯间创造了大量电荷
C．验电器的工作原理与小朋友头发“炸毛”的原因一致
D．小朋友滑下后头发会“炸毛”，是因为滑梯是由金属导体制成的

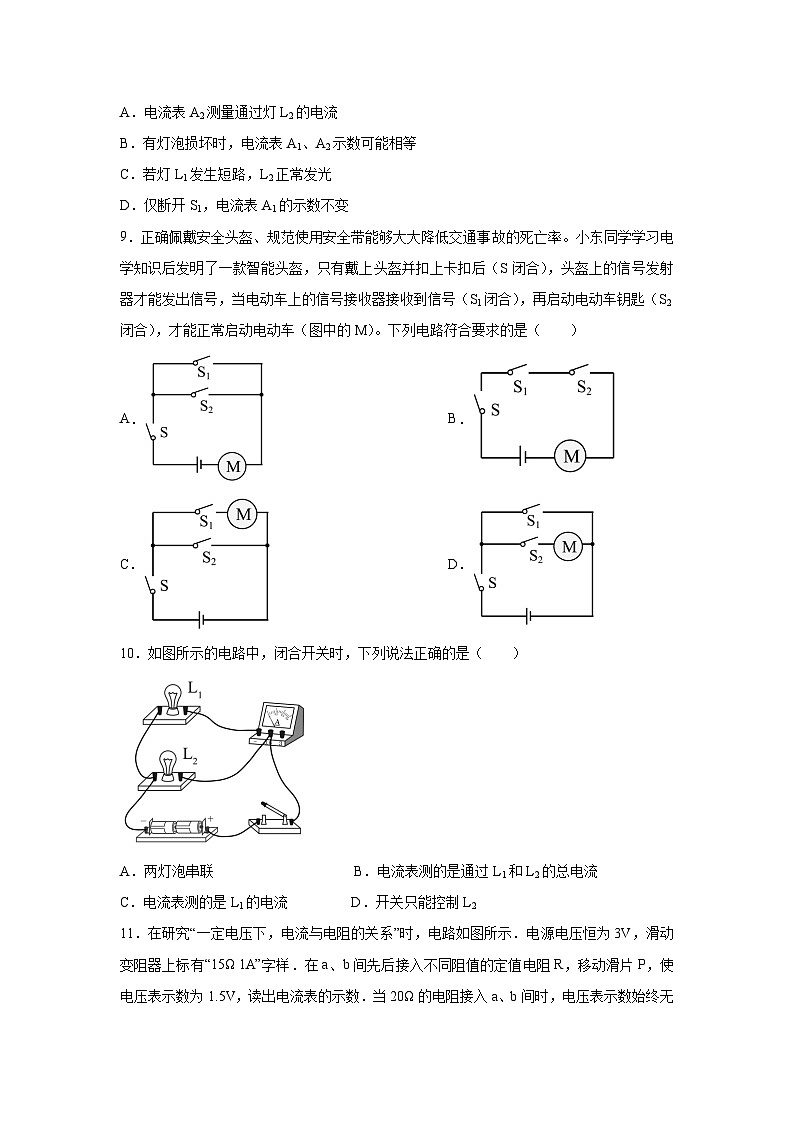

8．如图所示电路，闭合开关S1、S2，两电表都有示数，下列判断正确的是（ ）
A．电流表A2测量通过灯L2的电流
B．有灯泡损坏时，电流表A1、A2示数可能相等
C．若灯L1发生短路，L2正常发光
D．仅断开S1，电流表A1的示数不变
9．正确佩戴安全头盔、规范使用安全带能够大大降低交通事故的死亡率。小东同学学习电学知识后发明了一款智能头盔，只有戴上头盔并扣上卡扣后（S闭合），头盔上的信号发射器才能发出信号，当电动车上的信号接收器接收到信号（S1闭合），再启动电动车钥匙（S2闭合），才能正常启动电动车（图中的M）。下列电路符合要求的是（ ）
A．B．
C．D．
10．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两灯泡串联 B．电流表测的是通过L1和L2的总电流
C．电流表测的是L1的电流 D．开关只能控制L2
11．在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（ ）
​
A．滑动变阻器阻值太小B．电源电压3V太高
C．20Ω的阻值太小D．控制的电压1.5V太高
12．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2Ω，电压表内阻为20kΩ，待测电阻约为10Ω，则最佳的测量电路是图中的 ( )
A．B．
C．D．
13．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V2和V3的指针完全一样，如图乙所示。开关闭合后，下列说法正确的是（ ）
A．V3测电源电压B．V1示数为2.5V
C．电源电压为12.5VD．无法比较L1和L2的阻值大小
14．如图所示，将一根电阻为6R 的粗细均匀的镍铬合金线做成一个环，在环上6个对称的点上，焊接6个不计电阻的导线，并与接线柱连接，现有一根不计电阻的导线将6个接线柱中的任意两个相连接，利用这种方法，可以在其他各接线柱之间获得的不同阻值(不含零电阻)的总个数和最大电阻值分别是 ( )
A．9个，1.5RB．12个，2.0RC．15个，2.5RD．18个，3.0R
15．东东老师在做“测量小灯泡正常发光的电阻”演示实验时，针对实验中遇到的问题，让同学们自己解释了相关现象，下列解释正确的是（ ）
A．按要求规范连接电路，实验开始，闭合开关，灯泡不发光，电路可能是正常的
B．电压表、电流表的量程选大了
C．若出现灯泡不亮，电流表无示数，电压表有示数的现象，说明灯泡的灯座短路了
D．滑动变阻器的滑片向右滑动时，两个表的示数都变小
16．如图甲所示的电路中，电源电压恒定，小灯泡L的灯丝电阻不变，R0是定值电阻。闭合开关S，将滑动变阻器R的滑片P由A端移到B端的过程中，两电压表示数随电流表示数变化的关系图像如图乙所示。下列说法正确的是（ ）
A．电源电压U=10.8VB．定值电阻R0=8Ω
C．小灯泡L的最大功率为2.88WD．滑动变阻器的最大阻值为28Ω
17．在创新实践活动中，小明和小亮为学校小花园的储水箱设计了一个水位监测装置，内部简化电路图如图所示。电源电压一定，R0为定值电阻，R1为滑动变阻器，水位计由电压表改装而成。闭合开关S，水箱中水位上升时，连杆带动滑片P向上移动，下列分析正确的是（ ）
A．R1接人电路的电阻变大B．通过R0的电流变小
C．电压表的示数变小D．电阻R0的功率变大
18．如图所示，电源电压保持不变，闭合开关S，滑动变阻器R2的滑片向右移动时，下列判断正确的是（ ）
A．电压表V的示数变大B．电流表A1的示数不变
C．电流表A2的示数变大D．电压表V的示数不变
19．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（ ）
A．电阻甲为定值电阻
B．当电阻甲两端电压为2V时，R甲＝0.4Ω
C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
20．如图所示的电路，电源电压恒为12V，只闭合开关S、S1，滑动变阻器的滑片P在B端时，电流表示数为0.4A，电压表示数为8V；只闭合开关S、S2，将滑片P从B端向A端移动，直到小灯泡正常发光，电流表示数为0.5A，电压表示数为2V。下列说法正确的是（ ）
A．定值电阻R0的大小为20Ω B．滑动变阻器的最大阻值为20Ω
C．小灯泡的额定功率为2.5W D．两次实验中，电路消耗的最大功率为4.8W
二、填空题（共18分）
21．打开中药包会闻到淡淡的药香味，这是 现象。慢火熬制，等药汤沸腾后，药香味更加浓郁，这说明温度越高，分子的运动越 (选填“剧烈”或“缓慢”).药汤很难被压缩，是因为分子间存在 (选填“引力”或“斥力”)。
22．如图是单缸四冲程汽油机的 冲程；汽油机工作时会产生大量的热，需要用水为其降温，这是利用水的 （选填“密度”“热值”或“比热容”）大的特点，通过________的方式改变汽油机的内能。
23．丝绸摩擦过的玻璃棒带 电，是因为玻璃棒在摩擦的过程中 电子，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图甲所示，原因是 .若将另一带电小球与验电器金属球接触，发现箔片闭合，如图乙所示，则此带电小球带 电.
24．如图所示，当只闭合开关S2、S3时，电路中灯泡 发光；要使灯L1、L2组成并联电路，则需闭合开关 ；当开关S1、S2、S3闭合时，出现 现象。
25．如图甲所示电路，电源电压为4V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为 V，L2两端的电压为 V．
26． 利用热敏电阻（电阻随温度变化）设计了如图甲所示的电路，电源电压保持不变。先将变阻器滑片P从最右端移动到最左端，图乙是这一过程中电流表和电压表V1示数的关系图像，然后保持滑片P位置不动，在不损坏元作的条件下对热敏电阻加热，小灯泡逐渐变亮，直至正常发光，此时电压表V2示数为1V，图丙是这一过程中电流表示数随热敏电阻R阻值变化的关系图像。通过分析可知：随着温度的升高该热敏电阻的阻值将 （填“变大”、“不变”或“变小”），滑动变阻器最大阻值为 Ω，小灯泡的额定电功率为
W。
27．如图所示电路，电源电压和定值电阻R0保持不变，闭合开关S，调节电阻箱阻值R，当R=6Ω时，电流表示数为0.25A；当R=9Ω时，电流表示数为0.2A。则R0= Ω；当电路中电流为0.4A时，R和R0的功率之比为 。
28．某高速公路收费站对过往的货车实施计重收费，某同学结合所学的物理知识设计了如图所示的计重原理图。称重计是用 （选填“电压表”或“电流表”）改装而成的；随着货车质量的增大，电路中的电表示数将 （选填“增大”或“减小”）。
三、实验与探究（共19分）
29．按要求作图；
（1）“珍爱生命，预防溺水”。由于光的折射，池水看起来比实际浅，所以不能贸然下水游泳。如题1图所示，A是池底的物体，A'是岸上的人看到的A的像，请在题1图中将人看到像的光路图补充完整，并标出入射角i。
（2）如题2图所示，工人站在某一平台上，想用图中的滑轮将重物A拉起，请画出最省力的绕线方式。
（3）很多学校都安装了如题3图甲所示的门禁系统，通过刷脸识别（开关S1）可开启闸口，通过手动按钮（开关S2）也可开启闸口，闸口由电动机控制，请将题图乙的电路图补充完整。
30．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
31．如图甲是“探究并联电路的电流规律”的实验装置。
（1）如图甲所示电路，闭合开关S，电流表测量的是灯泡 （选填“L1”或“L2”）的电流，实验中应该选择规格 （选填“相同”或“不同”）的灯泡；
（2）完成实验后，利用已有器材又找来电压表探究“串联电路的电压规律”，设计了图乙所示电路。选择合适的器材多次实验并记录数据，如下表所示。由此可得出串联电路的电压规律： （用U、U1、U2写表达式即可）。
32．小明用伏安法测小灯泡的电阻，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）图甲有一处连接错误，请在错误处画“×”，并用笔画线代替导线将实物图连接正确；
（2）连接电路时，滑动变阻器的滑片P应位于 （选填“左”或“右”）端；
（3）连接好电路之后，闭合开关S，移动滑片P，发现小灯泡始终不发光，观察发现电流表示数为零，电压表有示数，则可能的原因是 （选填序号）；
①小灯泡的灯丝断了 ②小灯泡与灯座接触不良；
③小灯泡被短接 ④滑动变阻器滑片接触不良。
（4）排除故障后，当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，此时小灯泡两端电压为 V，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片P向
（选填“左”或“右”）移；
（5）小明根据实验数据描点作图（如图丙），请你从功率的角度分析出现图中U-I关系的原因 。
四、计算题（15分）
33．如图所示电路，电源电压U=9V保持不变，定值电阻R1=10Ω，闭合开关S，电压表示数为3V。求：
（1）通过定值电阻R1的电流；
（2）定值电阻R2的阻值；
（3）通电5min，电阻R2消耗电能所占电源消耗电能的百分比。
34．如图甲是科技小组设计的“智能温控小屋”简化电路，受控电路功率随时间的变化关系如图乙所示。当室温上升至28℃时冷却系统开始工作，当室温降至23℃时停止工作。Rt为热敏电阻，其阻值随温度的升高而减小，当控制电路中的电流为0.15A时，衔铁刚好被吸下，控制电路电源电压恒为3V。定值电阻R0为100Ω，线圈电阻忽略不计。求：
（1）受控电路30min内消耗的电能；
（2）受控电路工作时，通过电阻R0的电流；
（3）热敏电阻Rt的变化范围。
【参考答案】
1．【答案】D
2．【答案】B
3．【答案】B
4．【答案】C
5．【答案】C
6．【答案】A
7．【答案】C
8．【答案】B
9．【答案】B
10．【答案】C
11．【答案】A
12．【答案】B
13．【答案】C
14．【答案】A
15．【答案】B
16．【答案】C
17．【答案】D
18．【答案】BD
19．【答案】AC
20．【答案】BC
21．【答案】扩散；剧烈；斥力
22．【答案】做功；比热容；热传递
23．【答案】正；失去；同种电荷相排斥；负
24．【答案】L1；S1、S2；电源短路
25．【答案】1.5；2.5
26．【答案】变小；10；3
27．【答案】6；1∶4
28．【答案】电流表；增大
29．【答案】（1）
（2）
（3）
30．【答案】
31．【答案】（1）L1；不同
（2）U=U1+U2
32．【答案】（1）
（2）右
（3）①②
（4）2；左
（5）小灯泡的实际功率越大，温度越高，电阻越大
33．【答案】（1）根据图片可知，定值电阻R1与R2串联，电压表测R1两端的电压。
根据欧姆定律可知，通过定值电阻R1的电流I1=U1R1=3V10Ω=0.3A。
（2）此时R2两端的电压U2=U-U1=9V-3V=6V；
串联电路各处电流都相等，则通过电路的电流I=I1=0.3A；
那么定值电阻R2的阻值为R2=U2I=6V0.3A=20Ω。
（3）通电5min，电阻R2消耗电能所占电源消耗电能的百分比
W2W=U2ItUIt=U2U=6V9V×100%=66.7%。
34．【答案】（1）由图乙可知，受控电路30min内工作了20min，所以可以得出消耗的电能为W＝Pt＝1200W×20×60s＝1.44×106J
（2）由图甲可知，衔铁被吸下时，受控电路工作，此时控制电路中R0与Rt并联，由并联电路中电压的规律知，R0两端的电压为U0＝U＝3V
通过电阻R0的电流为I0=U0R0=3V100Ω=0.03A
（3）由题意可知，当室温上升至28℃时冷却系统开始工作前，控制电路只有热敏电阻接入电路，此时R0断路，此时经过热敏电阻的电流最大为0.15A，电阻最小时恰好衔铁被吸下，因此可以求出Rt的最小值Rtmin=UItmax=3V0.15A=20Ω
衔铁被下瞬间，冷却系统开始工作，温度不再上升，而是下降，电阻Rt开始变大，但由于衔铁被吸下后定值电阻R0被接入电路，R0与Rt并联，当电路中的总电流小到0.15A时，衔铁才会被弹回，此时经过Rt的电流为It＝I－I0＝0.15A－0.03A＝0.12A；；
此时Rt的阻值最大为Rt=UIt=3V0.12A=25Ω；
因为Rt的阻值随温度的升高而减小，若Rt的阻值继续减小，电路中的电流变大，衔铁被吸下，冷却系统开始工作，温度降低，此时Rt的阻值会增大，故Rt的阻值最大为25Ω，故热敏电阻Rt的变化范围为20Ω≤Rt≤25Ω。
答：（1）受控电路30min内消耗的电能为1.44×106J；
（2）受控电路工作时，通过电阻R0的电流为0.03 A；
（3）热敏电阻Rt的变化范围为20Ω≤Rt≤25Ω。实验次数
L1两端电压U1V
L2两端电压U2V
L1、L2两端电压UV
1
1.3
1.5
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
