能结合用电需求和家庭电路基本组成及连接规则，设计家庭电路。
在设计家庭电路的过程中，能整合物理、数学、工程等知识，分析日常生活中的用电安全问题并提出解决方案。
经历收集信息、方案制订与评估、合作交流等过程，培养科学探究能力。
通过实践活动，提高安全用电意识，总结交流生活中的安全用电原则，践行安全与健康生活。

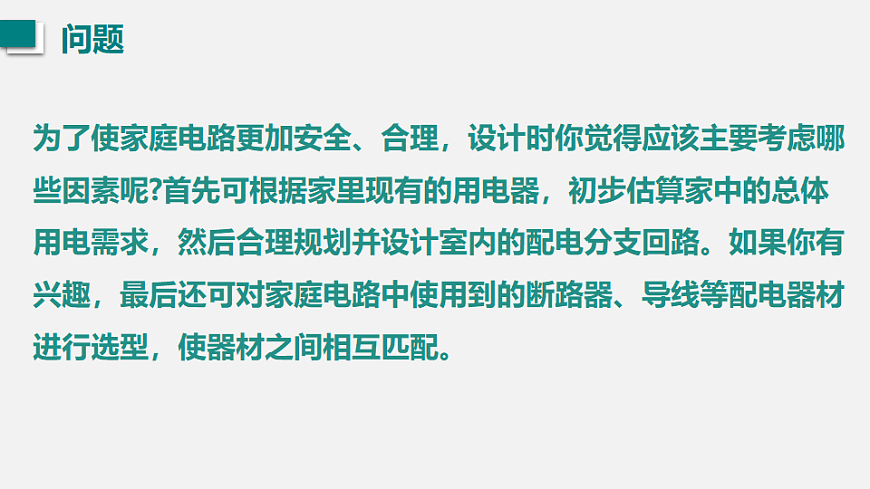

为了使家庭电路更加安全、合理，设计时你觉得应该主要考虑哪些因素呢?首先可根据家里现有的用电器，初步估算家中的总体用电需求，然后合理规划并设计室内的配电分支回路。如果你有兴趣，最后还可对家庭电路中使用到的断路器、导线等配电器材进行选型，使器材之间相互匹配。

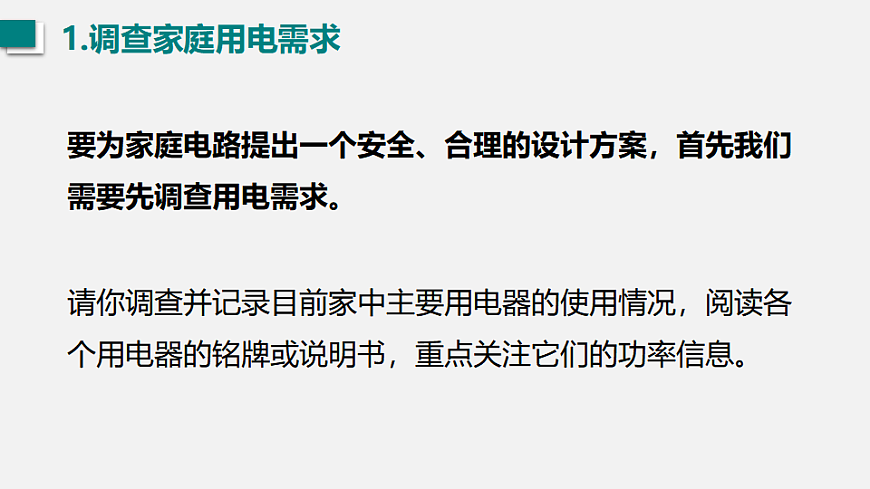

要为家庭电路提出一个安全、合理的设计方案，首先我们需要先调查用电需求。
请你调查并记录目前家中主要用电器的使用情况，阅读各个用电器的铭牌或说明书，重点关注它们的功率信息。
观察配电箱，看看有几条分支回路，每条分支回路开关的额定电流是多少？

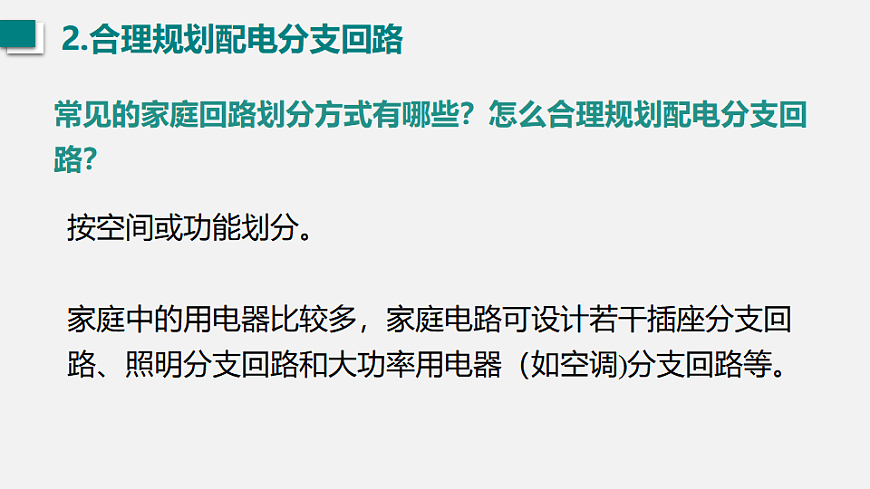

常见的家庭回路划分方式有哪些？怎么合理规划配电分支回路？
家庭中的用电器比较多，家庭电路可设计若干插座分支回路、照明分支回路和大功率用电器（如空调)分支回路等。
相线、中性线、保护线连接
通常情况下，导线的横截面积越大，长时间通电时所允许的最大安全电流也会越大。根据你所设计的各条分支回路的用电情况，总功率大的分支回路要选粗一些的导线，还是细一些的？家庭电路中的供电导线是不是横截面积越大越好？你认为在选择导线时，除了安全因素，还要考虑哪些因素?
1.从安全角度看，家庭电路设计方案中，哪些细节可能存在安全隐患？
2.从可行性角度，可结合一些生活习惯进行考虑，如插座位置的选定是否符合使用习惯，怎样设计更方便？
检验方案的可行性与安全性
请你结合家中用电器的调查和使用情况，尝试分析家庭用电安全隐患，总结出一些生活中的安全用电原则。
尽量不同时使用多个大功率用电器。不接触低压带电体，不靠近高压带电体。更换灯泡、搬动用电器前应断开电源开关。不弄湿用电器，不损坏绝缘层。保险装置、插座、导线、家用电器等达到使用寿命时应及时更换。
跨学科实践：为家庭电路做设计
