专题11 导体的电阻 （PPt）2025-2026学年高二上物理必修三人教版2019 期中课件专题知识点+习题

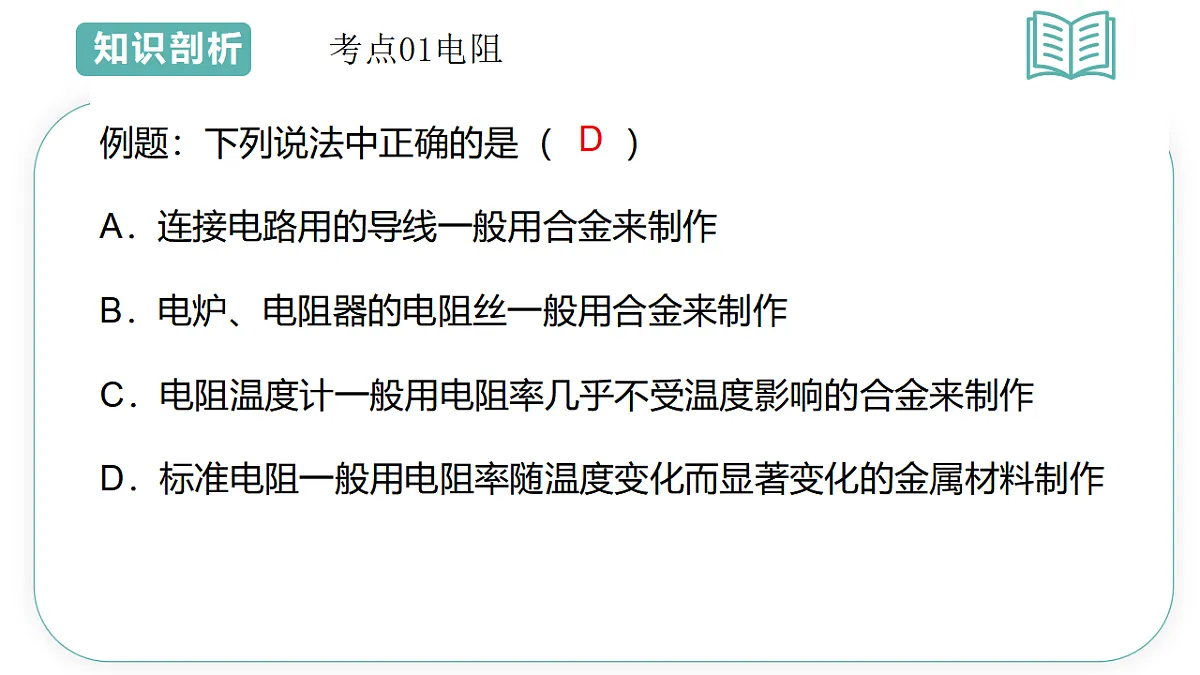

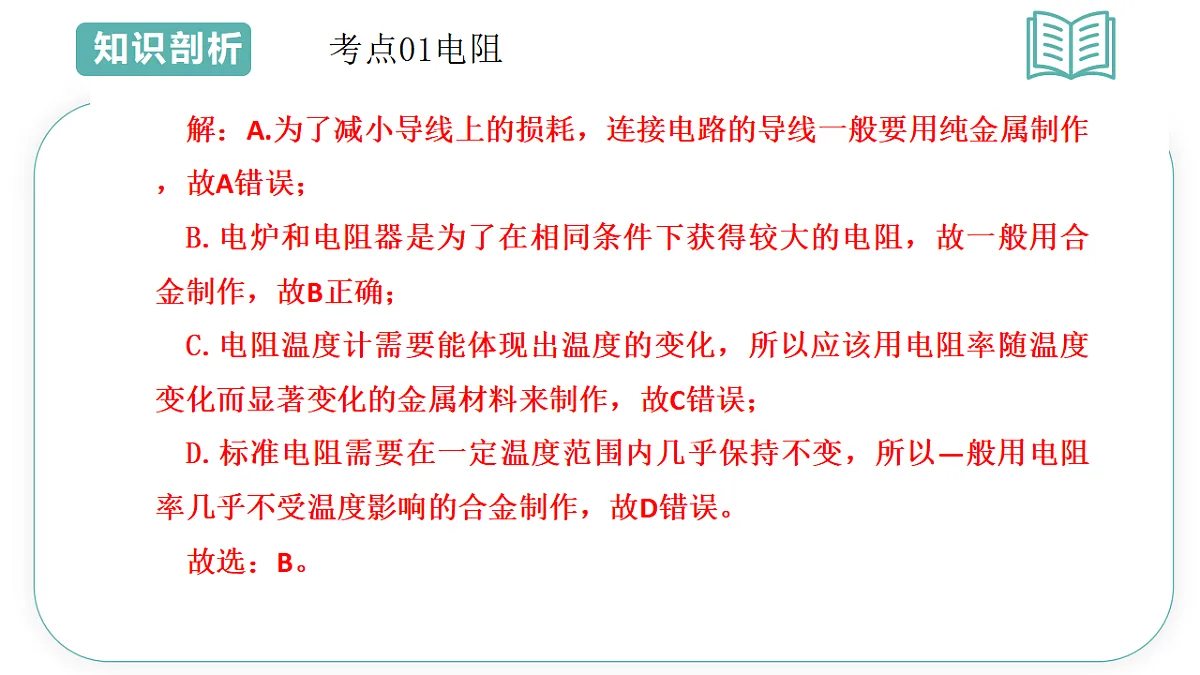

人教版2024必修三实验探究(1)实验原理选取一个导体，用电压表测量导体两端的电压，用电流表测量通过导体的电流，观察并记录数据，在坐标系中作出U-1图像(如图11-2-1甲所示)进行探究分析，找出规律。然后再观察通过不同导体的电流、电压的变化规律。实验电路如图乙所示。1考点01电阻 考点01电阻 2考点01电阻例题：下列说法中正确的是（　　）A．连接电路用的导线一般用合金来制作B．电炉、电阻器的电阻丝一般用合金来制作C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作D考点01电阻解：A.为了减小导线上的损耗，连接电路的导线一般要用纯金属制作，故A错误；B.电炉和电阻器是为了在相同条件下获得较大的电阻，故一般用合金制作，故B正确；C.电阻温度计需要能体现出温度的变化，所以应该用电阻率随温度变化而显著变化的金属材料来制作，故C错误；D.标准电阻需要在一定温度范围内几乎保持不变，所以—般用电阻率几乎不受温度影响的合金制作，故D错误。故选：B。考点01电阻探究问题导体的电阻是导体本身的一种属性，由导体自身的因素决定，那么导体的电阻R与哪些因素有关呢?实验电路(如图11-2-3所示)12考点02影响导体电阻的因素实验原理(1)四个不同的导体串联，通过它们的电流相同，因此，电阻之比等于相应的电压之比。(2)用控制变量法，探究导体的电阻与长度、横截面积、材料的关系。3考点02影响导体电阻的因素 4考点02影响导体电阻的因素例题：关于电阻率，以下说法不正确的是（　　）A．纯金属的电阻率较小，合金的电阻率较大，绝缘体的电阻率最大B．半导体的电阻率随着温度的升高而减小C．超导体的电阻率为零，所以对电流的阻碍作用为零D．电阻率的大小只随温度的变化而变化，与材料本身无关D考点02影响导体电阻的因素解：A、纯金属的电阻率较小，合金的电阻率较大，绝缘体的电阻率是最大的，故A正确；B、半导体的电阻率随温度的升高而减小，与金属电阻率的情况正好相反，故B正确；C、超导体的电阻为零，所以对电流的阻碍作用也为零，故C正确；D、电阻率的大小是由材料本身性质决定的，还受温度的影响，故D错误。本题是选不正确的，故选D。考点02影响导体电阻的因素 1考点03电阻定律和电阻率 2考点03电阻定律和电阻率常用于制作热敏电阻。③有些合金的电阻率几乎不受温度变化的影响，常用于制作标准电阻。如锰铜合金。(5)半导体和超导现象①半导体：导电性能介于导体和绝缘体之间的材料。特性：热敏特性:温度升高,电阻率减小；光敏特性:光强增大,电阻率减小；掺杂特性:掺入微量杂质,电阻率减小②超导现象：一些金属在温度特别低时电阻可以降到0,这种现象叫作超导现象。考点03电阻定律和电阻率 1考点04通过对比理解电阻、电阻定律和电阻率电阻与电阻率的区别与联系2考点04通过对比理解电阻、电阻定律和电阻率 3考点04通过对比理解电阻、电阻定律和电阻率 3考点04通过对比理解电阻、电阻定律和电阻率例题：如图所示是一火警报警电路的示意图，其中R3为用某种材料制成的传感器。值班室的显示器为电路中的电流表，电源（内阻不可忽略）两极之间接一报警器。已知当传感器R3所在处出现火情时，显示器的电流表示数I变大，则这种报警器的R3的材料选择和报警条件设置应该符合（　　）A．R3材料的电阻率随温度的升高而增大B．R3材料的电阻率随温度的升高而减小C．报警器两端的电压大于某值时报警D．报警器两端的电压小于某值时报警AC考点04通过对比理解电阻、电阻定律和电阻率解：AB、当出现火情时，显示器的电流表示数I变大，说明电阻R2两端电压变大，因为R2和R3并联，而并联部分电压变大，说明并联部分的电阻变大，所以应该是R3的电阻变大，所以R3材料的电阻率随温度的升高而增大，故A正确，B错误；CD、报警器两端的电压等于电源的输出电压，设为U，设电源电动势为E，内阻为r,当传感器R3所在处出现火情时，R3变大，则外电阻变大，电路中的电流变小，根据闭合电路的欧姆定律有U=E-Ir,由上面的分析可知，电源的输出电压变大，此时报警器报警，说明报警器两端的电压大于某值时报警，故C正确，D错误。故选：AC。考点04通过对比理解电阻、电阻定律和电阻率 12考点05导体的伏安特性曲线 3考点05导体的伏安特性曲线I-U图线与U-I图线的比较伏安特性曲线不是直线的，即电流与电压不成正比的电学元件，称为4考点05导体的伏安特性曲线考点05导体的伏安特性曲线1．（2024秋•浙江期中）下列四组物理量与其对应单位，均为基本物理量与国际单位制下的基本单位的是（　　）A．位移（m）电场强度（V/m）B．重力（N）电压（V）C．质量（kg）电流强度（A）D．加速度（m/s2）电阻（Ω）C解：根据七个基本物理量及基本单位为长度（m）、质量（kg）、时间（s）、电流（A）、温度（K）、物质的量（mol）、发光强度（cd）。故C正确，ABD错误；故选：C。考点01电阻及其性质 D考点02欧姆定律的简单应用解：AB、导体电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，故AB错误。C、在I﹣U图像中，图像斜率的倒数为电阻，所以电流变化相同时，电压变化较小的图像是属于阻值较小的电阻，故C错误。D、由欧姆定律可知，通过一段导体的电流跟加在它两端的电压成正比，与电阻成反比，故D正确。故选：D。考点02欧姆定律的简单应用 A 考点03电阻定律的内容及表达式4（2024秋•绿园区校级期中）某金属导线的电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻变为（　　）A．2RB．4RC．8RD．16RD 考点04利用电阻定律求电阻5．（2024秋•福清市期中）某金属导线的电阻率为ρ，电阻为R，常温下现将它均匀拉长到原来的两倍，则该导线的（　　）A．电阻率变为2ρB．电阻率变为8ρC．电阻变为2RD．电阻变为4RD 考点05电阻率及其影响因素 D 考点06利用电阻定律求电阻率7．（2024秋•五华区校级期中）两种相同材料制成的均匀圆柱形导体A、B，其质量相同，当它们并联接入电路时，其电流之比IA：IB＝1：16，则它们的横截面积之比SA：SB为（　　）A．1：2B．2：1C．1：4D．4：1C 考点07利用电阻定律求导线长度或横截面积8．（2024春•广河县校级期中）有一电学元件，温度升高时电阻却大幅度减小，则这种元件可能是（　　）A．金属导体B．绝缘体C．半导体D．超导体C解：大部分金属导体随着温度的升高电阻增大，绝缘体电阻不变，超导体无电阻；而半导体的导电能力介于导体和绝缘体之间。根据半导体对热敏感的特性可制成热敏电阻。故选：C。考点08半导体与超导现象 B 考点09线性元件及其伏安特性曲线10．（2024秋•丰台区期中）某同学通过实验，描绘出了两个电阻R1、R2的伏安特性曲线，如图所示，两条图线交于点P，R2的图像在P点的切线与纵轴的交点值为0.4。下列说法正确的是（　　）A．R1的电阻为0.5ΩB．当U＝1V时，R2与R1的电阻相等C．R2的电阻随电压的增大而减小D．当U＝1V时，R2的电阻为10ΩB考点10非线性元件及其伏安特性曲线 考点10非线性元件及其伏安特性曲线11．（2024秋•乾安县校级期中）在“探究决定导线电阻的因素”的实验中，以下操作中错误的是 （　　）A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C．用伏安法测电阻时采用电流表内接法，多次测量后算出平均值D．实验中应保持金属丝的温度不变AC考点11研究导体电阻与长度、横截面积及材料的定量关系解：A、应测量出金属丝连入电路的有效长度三次，求平均值，而不是全长，故A错误；B、为了减小实验误差，应用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值，B正确；C、金属丝电阻很小，与电压表内阻相差很大，使电压表和金属丝并联，电压表的分流作用很小，应采用电流表外接法，故C错误；D、金属丝的电阻率随温度的改变而改变，为保持电阻率不变，应保持温度不变，故D正确；本题选择错误的，故选：AC。考点11研究导体电阻与长度、横截面积及材料的定量关系12．（2024秋•北京校级期中）某同学利用如图所示的电路描绘小灯泡的伏安特性曲线．在实验中，他将滑动变阻器的滑片从左端匀速滑向右端，发现电流表的指针始终在小角度偏转，而电压表的示数开始时变化很小，但当滑片接近右端时电压表的示数迅速变大．为了便于操作并减小误差，你认为应采取的措施是（　　）A．换用最大阻值更大的滑动变阻器，将导线a的M端移到电流表“3”接线柱上B．换用最大阻值更大的滑动变阻器，将导线b的N端移到电流表“0.6”接线柱上C．换用最大阻值更小的滑动变阻器，将导线a的M端移到电流表“3”接线柱上D．换用最大阻值更小的滑动变阻器，将导线b的N端移到电流表“0.6”接线柱上D考点12描绘小灯泡的伏安特性曲线解：由图示电路图可知，电流表选择3A量程，将滑动变阻器的滑片从左端匀速滑向右端，发现电流表的指针始终在小角度偏转，说明电流表所选量程太大，应选择0.6A量程，应把导线b的N端移到电流表的“0.6”接线柱上；从左向右移动滑片时，电压表的示数开始时变化很小，当滑片接近右端时电压表的示数迅速变大，说明所选择的滑动变阻器最大阻值太大，为方便实验操作，应选择最大阻值较小的滑动变阻器，故ABC错误，D正确。故选：D。考点12描绘小灯泡的伏安特性曲线
