2025-2026学年北京市文汇教育集团九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年北京市文汇教育集团九年级（上）期中物理试卷-自定义类型，共13页。试卷主要包含了单选题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

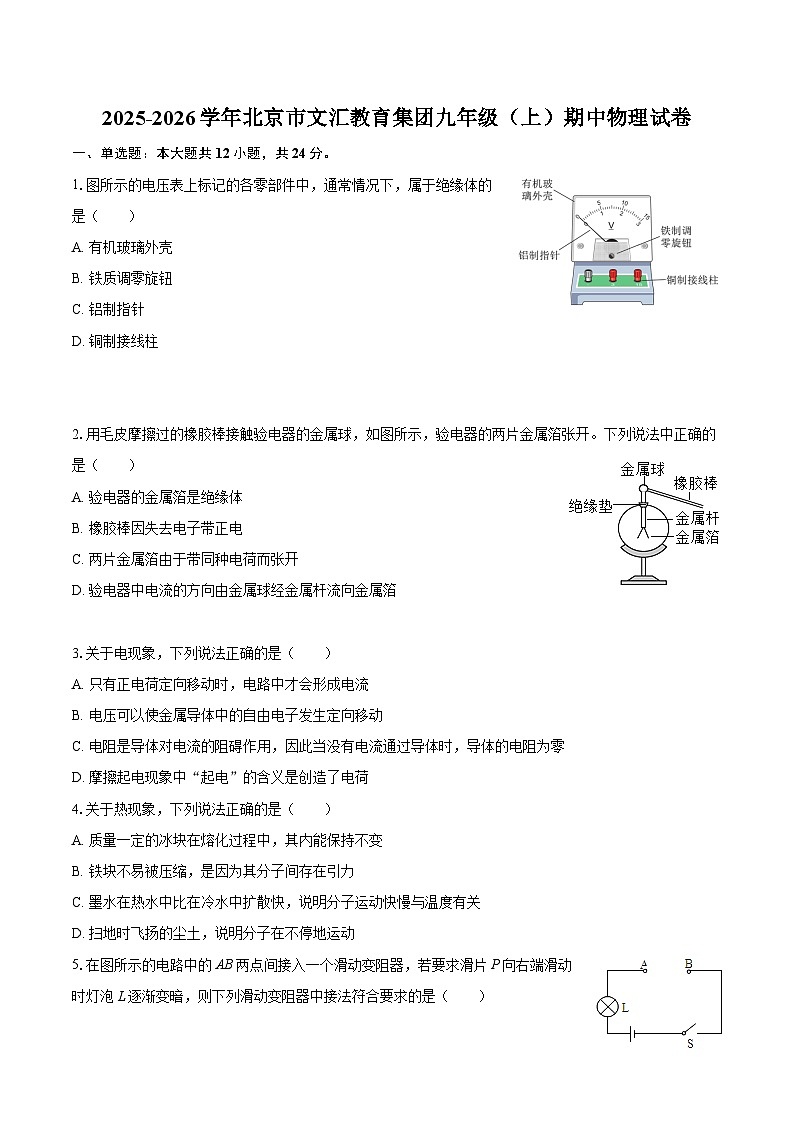

1.图所示的电压表上标记的各零部件中，通常情况下，属于绝缘体的是（ ）
A. 有机玻璃外壳
B. 铁质调零旋钮
C. 铝制指针
D. 铜制接线柱
2.用毛皮摩擦过的橡胶棒接触验电器的金属球，如图所示，验电器的两片金属箔张开。下列说法中正确的是（ ）
A. 验电器的金属箔是绝缘体
B. 橡胶棒因失去电子带正电
C. 两片金属箔由于带同种电荷而张开
D. 验电器中电流的方向由金属球经金属杆流向金属箔
3.关于电现象，下列说法正确的是（ ）
A. 只有正电荷定向移动时，电路中才会形成电流
B. 电压可以使金属导体中的自由电子发生定向移动
C. 电阻是导体对电流的阻碍作用，因此当没有电流通过导体时，导体的电阻为零
D. 摩擦起电现象中“起电”的含义是创造了电荷
4.关于热现象，下列说法正确的是（ ）
A. 质量一定的冰块在熔化过程中，其内能保持不变
B. 铁块不易被压缩，是因为其分子间存在引力
C. 墨水在热水中比在冷水中扩散快，说明分子运动快慢与温度有关
D. 扫地时飞扬的尘土，说明分子在不停地运动
5.在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯泡L逐渐变暗，则下列滑动变阻器中接法符合要求的是（ ）
A. B.
C. D.

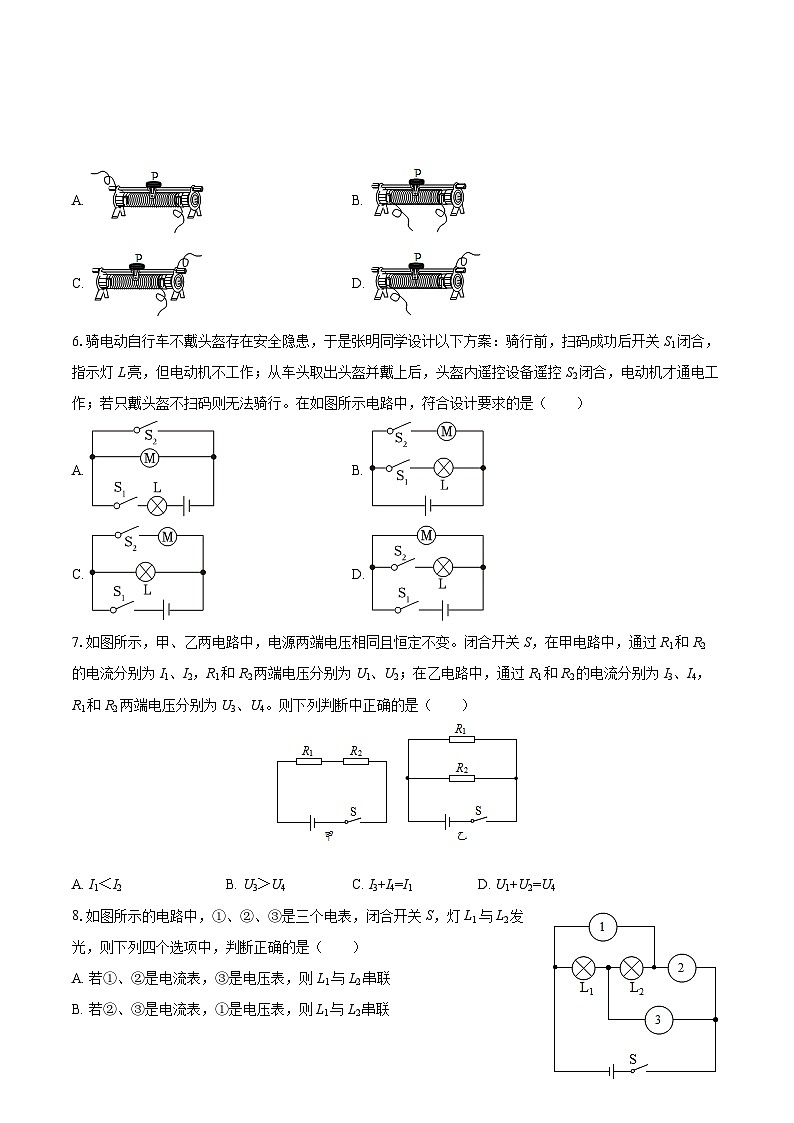

6.骑电动自行车不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。在如图所示电路中，符合设计要求的是（ ）
A. B.
C. D.
7.如图所示，甲、乙两电路中，电源两端电压相同且恒定不变。闭合开关S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2；在乙电路中，通过R1和R2的电流分别为I3、I4，R1和R2两端电压分别为U3、U4。则下列判断中正确的是（ ）
A. I1＜I2B. U3＞U4C. I3+I4=I1D. U1+U2=U4
8.如图所示的电路中，①、②、③是三个电表，闭合开关S，灯L1与L2发光，则下列四个选项中，判断正确的是（ ）
A. 若①、②是电流表，③是电压表，则L1与L2串联
B. 若②、③是电流表，①是电压表，则L1与L2串联
C. 若①、③是电流表，②是电压表，则L1与L2并联
D. 若①、③是电压表，②是电流表，则L1与L2并联

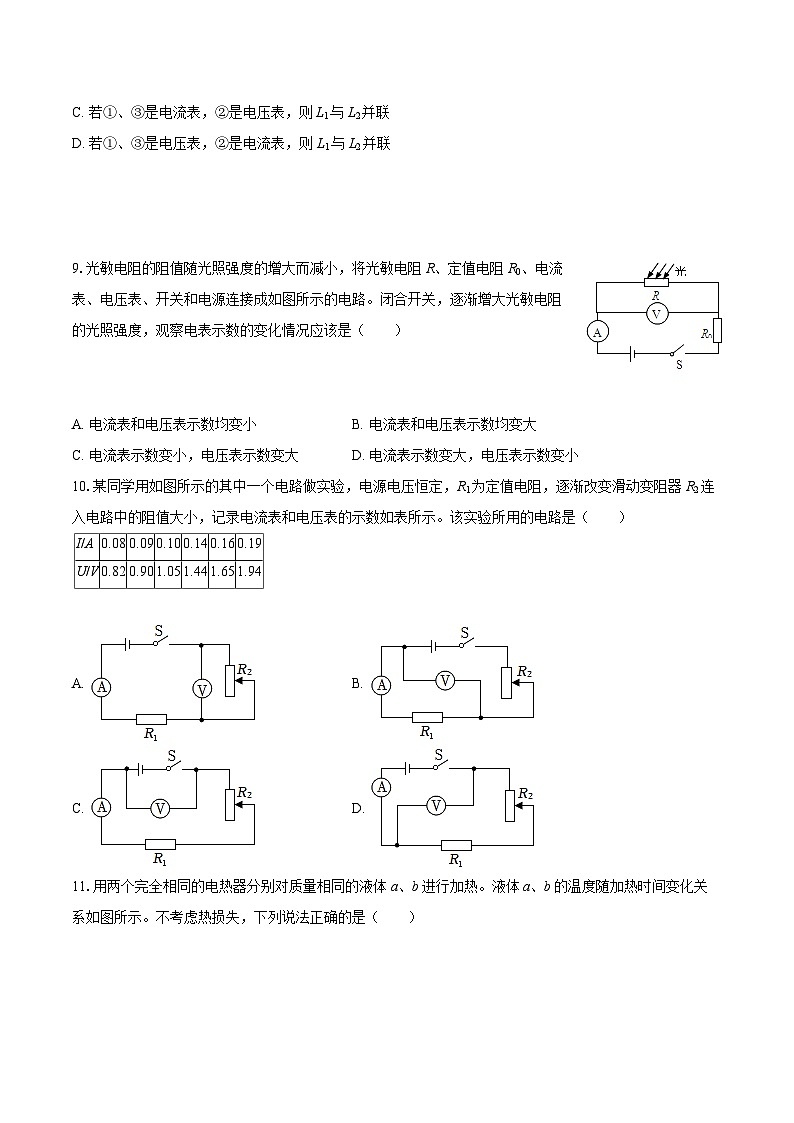

9.光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）
A. 电流表和电压表示数均变小B. 电流表和电压表示数均变大
C. 电流表示数变小，电压表示数变大D. 电流表示数变大，电压表示数变小
10.某同学用如图所示的其中一个电路做实验，电源电压恒定，R1为定值电阻，逐渐改变滑动变阻器R2连入电路中的阻值大小，记录电流表和电压表的示数如表所示。该实验所用的电路是（ ）
A. B.
C. D.
11.用两个完全相同的电热器分别对质量相同的液体a、b进行加热。液体a、b的温度随加热时间变化关系如图所示。不考虑热损失，下列说法正确的是（ ）
A. 液体a比液体b温度升高得快
B. 液体a的比热容是液体b的比热容的2倍
C. 相同时间内，液体a吸收的热量比液体b吸收的热量少
D. 升高相同温度，液体a吸收的热量比液体b吸收的热量多
12.如图是电阻R1、R2的I-U图像。由图可知（ ）
A. 电阻R1=10Ω，R2=2Ω
B. 当R1、R2并联在电压为1V电路中，电路中总电流为0.2A
C. 当R1、R2串联后接在电源电压为4.5V的电路中，电路中的电流为0.3A
D. 当R2两端电压为3V时，通过R2的电流为0.5A
二、多选题：本大题共3小题，共6分。
13.如图所示实验，试管内的水沸腾后，软木塞从试管口飞出，以下说法正确的是（ ）
A. 试管口出现的白雾是水蒸气
B. 酒精灯加热水，使水的内能增大，是通过做功的方式改变内能的
C. 水蒸气对木塞做功，水蒸气的内能减少
D. 使木塞飞出的能量转化过程与内燃机的做功冲程相同
14.关于图中的电路，下列说法正确的是（ ）
A. 电流表A2测的是干路电流
B. 电流表A1测的是通过L1的电流
C. 电流表A1的示数小于电流表A2的示数
D. 灯L1比灯L2亮的原因是灯L2两端电压比灯L2两端电压大
15.如表提供了几种物质的比热容，请你依据表格中的信息判断，下列说法中正确的是（ ）
A. 物质发生物态变化后，其比热容不发生变化
B. 内陆地区昼夜温差比沿海地区明显是因为砂石比热容比水小
C. 质量相等的水和酒精，吸收相同的热量后，酒精升高的温度比较大
D. 水的比热容表示1kg水温度升高1℃吸收的热量是4.2×103J/（kg•℃）
三、填空题：本大题共2小题，共6分。
16.如图是与电学有关的三个实验情景。
（1）梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑如图甲所示，说明：带电体可以吸引______。
（2）两根没有与丝绸摩擦过的玻璃棒按如图乙所示的方式放置，不发生排斥现象；它们分别与丝绸摩擦后再次按如图乙所示方式放置，出现了排斥现象，说明______。
（3）在烧杯中加入盐水，将铜片和锌片放在盐水中，就可以制成一个电池。试着用电压表测量这个自制电池的电压，如图丙所示。则______（填“铜”或“锌”）片是电池的负极，该电池的电压为______V。
17.小明用干电池、开关、一个滑动变阻器、一块数字电流表、一块数字电压表、六个阻值已知且阻值不同的定值电阻、若干导线，探究通过导体的电流跟导体的电阻的关系。小明通过实验得到下表实验数据，发现 ，由此可得实验结论： 。
四、实验探究题：本大题共6小题，共22分。
18.小军和小亮在探究并联电路中干路电流与各支路电流之和关系的实验中，设计了如图甲所示的实验电路图，并连接了如图乙所示的实验电路。
（1）闭合开关S，电流表测量的是对应图甲中的______（选填“A”、“B”或“C”）点的电流。
（2）小亮发现在图乙所示的电路中，只需移动一根导线，就可以测量另外一点的电流。请你画出一种改接的方法：在移动的导线上画“×”，并用笔画线代替导线画出导线改接的位置。经你改动后，电流表测量的是对应图甲中A点的电流。
（3）如表是小亮在实验中用两盏规格相同的灯泡得到的实验数据，IA、IB、IC分别表示通过A、B、C三点的电流。他根据数据得出：在并联电路中，干路电流等于各支路电流之和。小军认为小亮得出该结论不太合理，请你帮小亮改进该实验，写出接下来的实验操作：______。
19.如图所示，是小于同学探究影响导体电阻大小因素的实验装置。镍铬合金丝a、b的横截面积相同。
（1）图甲所示的实验中，通过观察______来判断电路中电阻大小。接入电路的镍铬合金丝由a换成b后，小灯泡的亮度变亮。由此说明，导体电阻的大小与______有关。
（2）你认为______（选填“图甲”或“图乙”）所示的实验电路更好，理由是______。
20.小东同学做“探究电流与电压是否成正比”的实验时，电路连接如图甲所示。
（1）闭合开关前，应将滑动变阻器的滑片P移动到______（选填“A”或“B”）端。
（2）闭合开关后，发现电流表没有示数，但电压表有明显示数，产生这种现象的原因可能是：______。（填“R短路”、“R断路”或“滑动变阻器断路”）
（3）滑动变阻器在本实验中除保护电路外，另一个主要作用是：______。
A.改变电阻R两端的电压
B.控制电阻R两端的电压保持不变
C.控制通过电阻R的电流保持不变
（4）请你帮小东设计出数据记录表格。
（5）小东根据实验数据在坐标系中描的点如图乙所示。请你在图乙中画出I-U图像。
（6）根据（5）中的图像，能够得到的结论是：______。
21.小东做“比较不同物质吸热情况”的实验。
（1）图甲所示，在两个相同的烧杯中加入初温相同、______相同的水和食用油。实验选用相同的电加热器的目的是：使水和食用油在相同时间内______；
（2）图乙中为水和食用油在加热过程中温度随时间变化的图象。根据图像可判断出a物质是______（选填“水”或“食物油”）。
22.小强想知道“铅笔芯的电阻R随温度变化的关系”，设计了如图所示的电路（加热装置与测温装置未画出）。他选择的器材有定值电阻R0、电流表、开关、若干导线、酒精灯、电子温度计、一段2B铅笔芯和电压恒定的稳压电源。请根据探究问题和设计方案，回答下列问题：
（1）该实验要探究的问题中，自变量是______；
（2）同组的小敏看到小强设计的电路后，她认为“由于不知道铅笔芯两端的电压，从而无法判断其电阻是否发生变化”。你认为小敏的观点是______（选填“正确”或“错误”）的。
请陈述你的判断理由：______。
23.实验桌上有如下器材：满足实验要求的电源、已调好的电流表和电压表、开关、滑动变阻器各一个、阻值已知的定值电阻（阻值不同）多个、导线若干。小东想用以上的器材设计实验证明：“当导体两端电压一定时，通过导体的电流大小与导体电阻成反比”。断开开关S，他连接了如图所示的电路，滑动变阻器调到最大阻值处，其中R为定值电阻。然后按如下步骤完成实验。
①闭合开关S，调节滑动变阻器滑片P到适当的位置，电压表的示数为U，读出此时电流表的示数I，并把R、I记录在表格中。
②更换阻值不同的定值电阻，调节滑动变阻器的滑片P到另一位置，读出此时电流表的示数I，把R、I记录在表格中。
③仿照步骤②，再做四次实验，并把实验数据记录在表格中。请回答下列问题：
（1）小东实验过程中存在的问题：______。
（2）请你针对小东实验过程中存在的问题，写出改正措施：______。
五、综合题：本大题共3小题，共12分。
24.阅读《半导体》并回答问题。
半导体ㅤㅤ导体导电性能好，绝缘体导电性能比较差。有一些材料，例如锗、硅，导电性能介于导体和绝缘体之间，常常称做半导体。温度、光照、杂质等外界因素对半导体的导电性能有很大影响。利用半导体材料可以制作二极管、三极管。如果把很多二极管、三极管和电阻、电容等元件直接做在硅单晶片上（俗称芯片），就成了集成电路，如图1所示。集成电路是20世纪最重要的发明之一，现代的收音机、电视机、电话机、计算机，以及打电话用的IC卡、算账用的计算器，里面都有集成电路。没有半导体就没有我们今天的现代化生活。
ㅤㅤ硅片也称硅晶圆（如图2所示），是最主要的半导体材料，硅晶圆的直径越大，在每个硅片上经过一次工艺循环可制作的集成电路芯片数就越多，每个芯片的成本也就越低，但硅片尺寸越大，对微电子工艺设备、材料和技术的要求也越高。
ㅤㅤ我国的半导体事业起步较晚，集成电路的设计、封装、测试和晶圆制备等领域还有很大的发展空间，我国一大批优秀的科技工作者们正在夜以继日地努力工作，不断打破在集成电路领域的技术壁垒。
根据上述材料，回答下列问题。

（1）温度、______和杂质等外界因素对半导体导电性会产生很大影响。
（2）大尺寸硅晶圆对芯片制作的意义是______。
（3）如图3所示为二极管在电路中的符号，把它接入电路中测量通过它的电流和它两端电压的关系时，规定二极管的正极与电源的正极相连时二极管两端的电压为正向电压，二极管的正极与电源的负极相连时二极管两端的电压为负向电压。实验中测得某晶体二极管中的电流随它两端电压变化的规律如图4所示。
①请你根据图4所示的曲线，描述通过二极管的电流与二极管两端电压的关系具有怎样的特点。
②请你根据二极管的特点说说它在电路中可能会有哪些作用（写出一种即可）。
25.图甲所示的是一种家用天然气泄漏检测仪，其内部简化电路图如图乙所示，工作电压（电源两端电压）为4.5V，定值电阻的电阻R为100Ω，天然气气敏电阻的电阻是R0。当报警器两端的电压达到3V时报警。
（1）画出该电路的等效电路图；
（2）当报警器刚好报警时，电路中的电流大小；
（3）当报警器刚好报警时，R0的大小？
26.如图所示电路，电源电压保持不变，电阻R1=5Ω。当开关S闭合，S1、S2都断开时，电流表示数为0.2A，电压表示数为3V；若开关S、S1、S2都闭合时，电流表示数为0.9A。
求：（1）画出开关S、S1、S2都闭合时的等效电路图。
（2）电阻R2的阻值为多少？
（3）电源电压为多少？
（4）R3的阻值为多少？
1.【答案】A
2.【答案】C
3.【答案】B
4.【答案】C
5.【答案】D
6.【答案】C
7.【答案】D
8.【答案】C
9.【答案】D
10.【答案】B
11.【答案】D
12.【答案】C
13.【答案】CD
14.【答案】AC
15.【答案】BC
16.【答案】轻小物体； 同种； 铜；2.4
17.【答案】电流与电阻乘积为一定值
导体两端电压一定时，通过导体的电流跟导体的电阻成反比

18.【答案】C； ；换用不同规格的灯泡多次测量
19.【答案】小灯泡的明暗程度；导体的长度； 图乙；更好的显示电路中电流的大小变化
20.【答案】A； R断路； A； 在电阻一定时，通过导体的电流与导体两端的电压成正比
21.【答案】质量；吸收相同热量； 水
22.【答案】（1）铅笔芯的温度；（2）错误；电源电压保持不变，R0的电阻保持不变，铅笔芯的电阻变化时，则总电阻发生变化，根据欧姆定律知，电路中的电流就会发生变化由电流表示数的变化就可判断铅笔芯电阻的变化。
23.【答案】步骤②中没有更换定值电阻，控制电阻R两端的电压不变； 更换定值电阻，调节滑动变阻器的滑片P，使定值电阻R两端的电压仍为U
24.【答案】光照 降低每个芯片的成本
25.【答案】；
当报警器刚好报警时，电路中的电流大小为0.015A；
当报警器刚好报警时，R0的大小为200Ω
26.【答案】。
电阻R2的阻值为15Ω；
电源电压为4V；
R3的阻值为40Ω I/A
0.08
0.09
0.10
0.14
0.16
0.19
U/V
0.82
0.90
1.05
1.44
1.65
1.94
几种物质的比热容c/[J•（kg•℃）-1]
水4.2×103
冰2.1×103
酒精2.4×103
砂石0.92×103
煤油2.1×103
铝0.55×103
水银0.14×103
铜0.39×103
电阻R/Ω
5
10
15
20
25
40
电流I/A
0.40
0.20
0.13
0.10
0.08
0.05
IA/A
IB/A
（IA+IB）/A
IC/A
0.16
0.16
0.32
0.32
