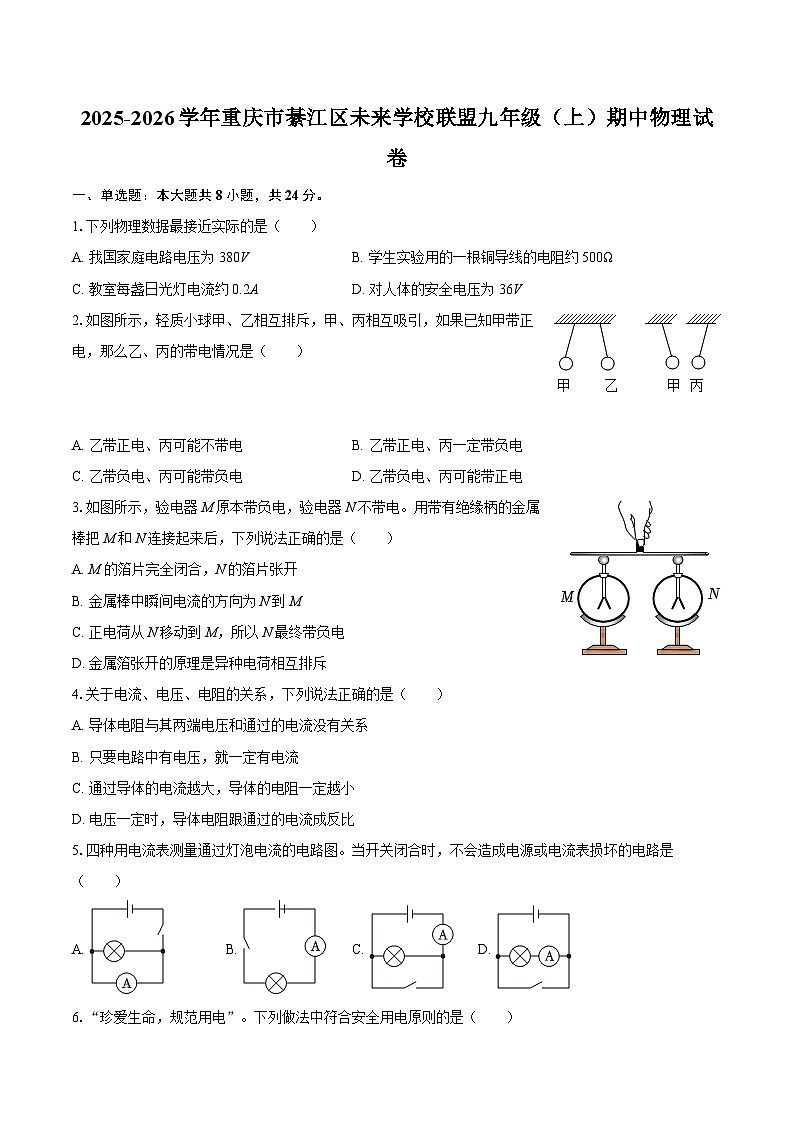

2025-2026学年重庆市綦江区未来学校联盟九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年重庆市綦江区未来学校联盟九年级（上）期中物理试卷-自定义类型，共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列物理数据最接近实际的是（ ）
A. 我国家庭电路电压为380VB. 学生实验用的一根铜导线的电阻约500Ω
C. 教室每盏日光灯电流约0.2AD. 对人体的安全电压为36V
2.如图所示，轻质小球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（ ）
A. 乙带正电、丙可能不带电B. 乙带正电、丙一定带负电
C. 乙带负电、丙可能带负电D. 乙带负电、丙可能带正电
3.如图所示，验电器M原本带负电，验电器N不带电。用带有绝缘柄的金属棒把M和N连接起来后，下列说法正确的是（ ）
A. M的箔片完全闭合，N的箔片张开
B. 金属棒中瞬间电流的方向为N到M
C. 正电荷从N移动到M，所以N最终带负电
D. 金属箔张开的原理是异种电荷相互排斥
4.关于电流、电压、电阻的关系，下列说法正确的是（ ）
A. 导体电阻与其两端电压和通过的电流没有关系
B. 只要电路中有电压，就一定有电流
C. 通过导体的电流越大，导体的电阻一定越小
D. 电压一定时，导体电阻跟通过的电流成反比
5.四种用电流表测量通过灯泡电流的电路图。当开关闭合时，不会造成电源或电流表损坏的电路是（ ）
A. B. C. D.
6.“珍爱生命，规范用电”。下列做法中符合安全用电原则的是（ ）

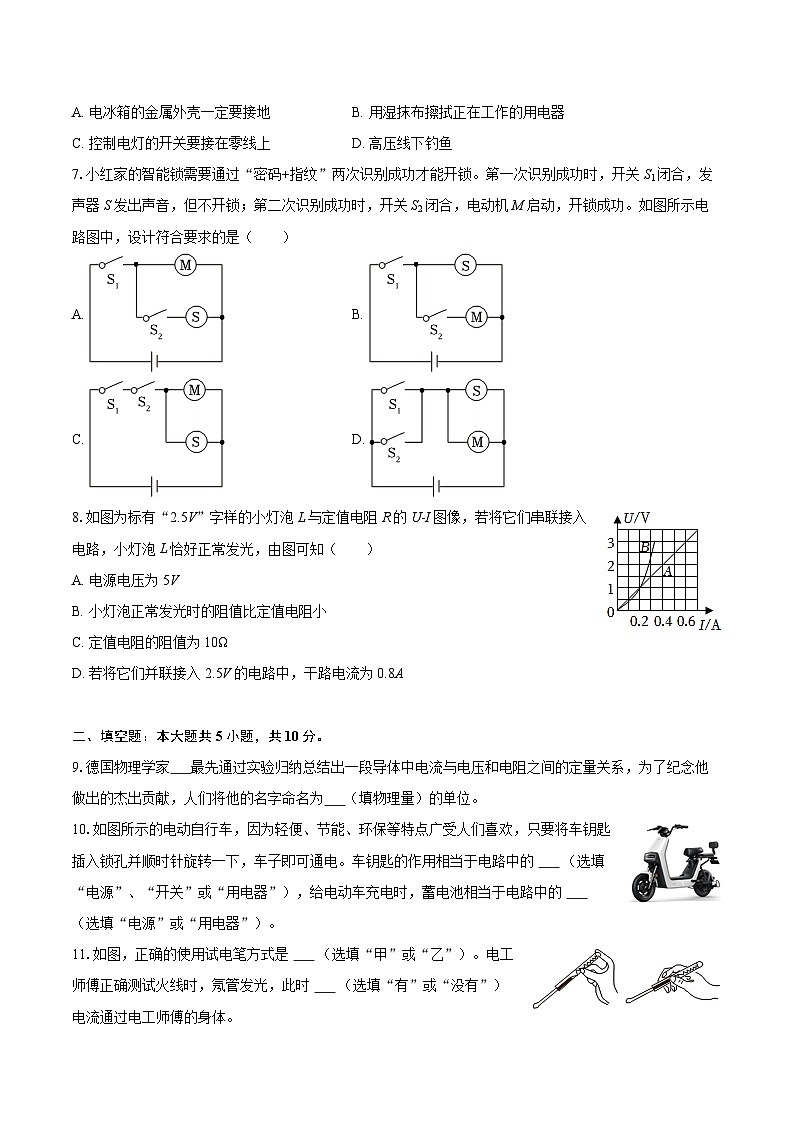

A. 电冰箱的金属外壳一定要接地B. 用湿抹布擦拭正在工作的用电器
C. 控制电灯的开关要接在零线上D. 高压线下钓鱼
7.小红家的智能锁需要通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时，开关S1闭合，发声器S发出声音，但不开锁；第二次识别成功时，开关S2闭合，电动机M启动，开锁成功。如图所示电路图中，设计符合要求的是（ ）
A. B.
C. D.
8.如图为标有“2.5V”字样的小灯泡L与定值电阻R的U-I图像，若将它们串联接入电路，小灯泡L恰好正常发光，由图可知（ ）
A. 电源电压为5V
B. 小灯泡正常发光时的阻值比定值电阻小
C. 定值电阻的阻值为10Ω
D. 若将它们并联接入2.5V的电路中，干路电流为0.8A
二、填空题：本大题共5小题，共10分。
9.德国物理学家 最先通过实验归纳总结出一段导体中电流与电压和电阻之间的定量关系，为了纪念他做出的杰出贡献，人们将他的名字命名为 （填物理量）的单位。
10.如图所示的电动自行车，因为轻便、节能、环保等特点广受人们喜欢，只要将车钥匙插入锁孔并顺时针旋转一下，车子即可通电。车钥匙的作用相当于电路中的 （选填“电源”、“开关”或“用电器”），给电动车充电时，蓄电池相当于电路中的 （选填“电源”或“用电器”）。
11.如图，正确的使用试电笔方式是 （选填“甲”或“乙”）。电工师傅正确测试火线时，氖管发光，此时 （选填“有”或“没有”）电流通过电工师傅的身体。

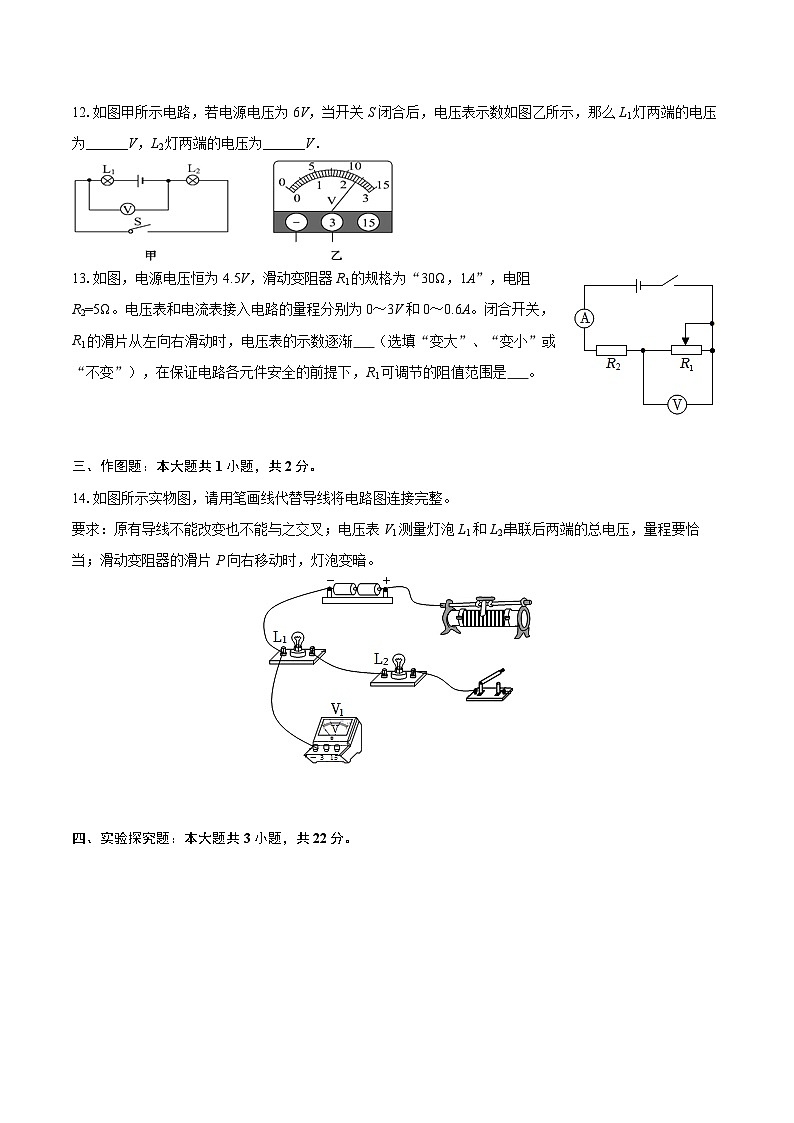

12.如图甲所示电路，若电源电压为6V，当开关S闭合后，电压表示数如图乙所示，那么L1灯两端的电压为______V，L2灯两端的电压为______V．
13.如图，电源电压恒为4.5V，滑动变阻器R1的规格为“30Ω，1A”，电阻R2=5Ω。电压表和电流表接入电路的量程分别为0～3V和0～0.6A。闭合开关，R1的滑片从左向右滑动时，电压表的示数逐渐 （选填“变大”、“变小”或“不变”），在保证电路各元件安全的前提下，R1可调节的阻值范围是 。
三、作图题：本大题共1小题，共2分。
14.如图所示实物图，请用笔画线代替导线将电路图连接完整。
要求：原有导线不能改变也不能与之交叉；电压表V1测量灯泡L1和L2串联后两端的总电压，量程要恰当；滑动变阻器的滑片P向右移动时，灯泡变暗。
四、实验探究题：本大题共3小题，共22分。
15.物理学习小组的同学们做“探究并联电路中电流规律”的实验。请你完成下列内容：

（1）小刚同学连接电路时，连接完最后一根导线发现灯泡发光，原因是______。
（2）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是______（选“A”“B”或“C”）处的电流。
（3）①小金同学在某次测量时，闭合开关前，发现电流表指针如图丙所示，原因是______。
②在排除故障后，电流表的示数如图丁所示，则电流表的示数为______A。
（4）小姚同学要测量通过L2的电流，只需将图乙中导线______（选填“a”或“b”）的一端改接到电流表的负接线柱上。
（5）小薛同学测出一组A、B、C三处的电流，数据如下表所示，由此她得出结论：干路电流______（选填“大于”“小于”或“等于”）各支路电流之和。
小组内交流讨论后，一致认为小薛同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格______（选填“相同”或“不同”）的灯泡进行实验。
（6）她们按照上面的操作重复做了几次实验，得到了多组数据，其目的是______。
16.在探究“电流与电阻的关系”的实验中，设计了如图甲所示的电路，电源电压恒为6V，滑动变阻器规格为“40Ω，1A”，阻值分别为5Ω、10Ω、20Ω、30Ω的定值电阻R。
（1）实验时须注意安全用电，因此连接电路时开关应处于______状态；
（2）根据图甲，用笔画线代替导线将图乙中的电路连接完整；
（3）电路连接完整后，实验前将滑片P调至最______（选填“左”或“右”）端；
（4）闭合开关后，某同学发现电流表无示数，电压表有示数且示数接近电源电压。请你分析电路故障原因可能是：______；
（5）用5Ω的电阻进行实验后，再换用10Ω的电阻继续实验，若想保持定值电阻两端的电压不变，滑片应该适当向______（填“左”或“右”）移动；
（6）最后整理数据时，发现有一组数据出现了错误，请你仔细分析，实验中控制定值电阻两端的电压为______V，出现错误的应该是第______组，原因可能是：______。
17.小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。
（1）测小灯泡电阻的实验原理是______。
（2）测量过程中，某一次的电流值如图乙所示，则电流值是______A。这时，灯丝突然烧断，则电压表的示数______（选填“变大”、“变小”或“不变”）。换相同规格的灯泡，重测的数据如下表格，并绘出I-U图丙中的A所示。
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？______。说出你的理由______。
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I-U图象如图丙中的B所示，你认为错误的原因可能是______。
五、计算题：本大题共2小题，共16分。
18.如图所示的电路，R1=30Ω，R2=20Ω，开关S闭合后，电流表A的示数为0.4A．求：
（1）电源的电压；
（2）通过R2的电流；
（3）干路中的电流。
19.神舟十九号载人飞船在2024年10月30日发射前，科技人员设计了如图甲所示的模拟检测电路来检验飞船舱体的气密性。电源电压不变，定值电阻R1=10Ω，R2为压力传感器，其阻值随环境气压的变化规律如图乙所示，将R2置于舱体中，舱体置于真空室中。舱体不漏气时，舱体内气压为1.0×105Pa,此时电压表示数为15V。舱体不漏气时，求：
（1）通过R1的电流；
（2）电源电压；
（3）当舱内的气压值为0.8×105Pa时，电压表的示数。
六、综合题：本大题共1小题，共6分。
20.如图所示，电源电压为4.5V且保持不变，电阻R1两端的电压为3V，电阻R2的阻值为5Ω，求：
（1）电阻R2两端的电压U2
（2）通过电阻R1的电流。（对某一导体而言，通过它的电流I与加在它两端的电压U和它自身的电阻R的关系是：）
1.【答案】C
2.【答案】A
3.【答案】B
4.【答案】A
5.【答案】B
6.【答案】A
7.【答案】B
8.【答案】D
9.【答案】欧姆
电阻

10.【答案】开关
用电器

11.【答案】甲
有

12.【答案】3.6 2.4
13.【答案】变大
2.5～10Ω

14.【答案】解：电压表V1测量灯泡L1和L2串联后两端的总电压，电压表应并联在电源的两端；
由图可知，电源电压由2节干电池组成，电源电压为3V，所以电压表选用小量程；
滑动变阻器的滑片P向右移动时，灯泡变暗，则电路中的电流变小，根据欧姆定律可知，电路中的总电阻变大，滑动变阻器接入电路的电阻变大，所以滑动变阻器应接左下接线柱，如图所示：

15.【答案】连接电路时开关没有断开 C 电流表没有调零 0.24 a 等于 不同 排除偶然性，得出普遍规律
16.【答案】断开； ； 左； 定值电阻R断路； 左； 3；3；没有控制定值电阻R两端的电压与其它次实验相同
17.【答案】R= 0.26;变大 不同意;灯丝的电阻随温度升高而增大 电压表并联在滑动变阻器两端
18.【答案】解：由电路图可知，两电阻并联，电流表测R1支路的电流。
（1）由I=得：
电源的电压：
U=U2=U1=I1R1=0.4A×30Ω=12V；
（2）通过R2的电流：
I2===0.6A，
（3）干路电流：
I=I1+I2=0.4A+0.6A=1A。
答：（1）电源的电压为12V；
（2）通过R2的电流为0.6A；
（3）干路中的电流为1A。
19.【答案】通过R1的电流是1.5A；
电源电压为30V；
当舱内的气压值为0.8×105Pa时，电压表的示数是12V
20.【答案】电阻R2两端的电压为1.5V 通过电阻R1的电流为0.3A。 IA/A
IB/A
IC/A
0.2
0.2
0.4
实验组
1
2
3
4
电阻（Ω）
5
10
20
30
电流（A）
0.6
0.3
0.2
0.1
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
