物理八年级上册（2024）平面镜成像的特点课时作业

这是一份物理八年级上册（2024）平面镜成像的特点课时作业，共16页。试卷主要包含了单选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题

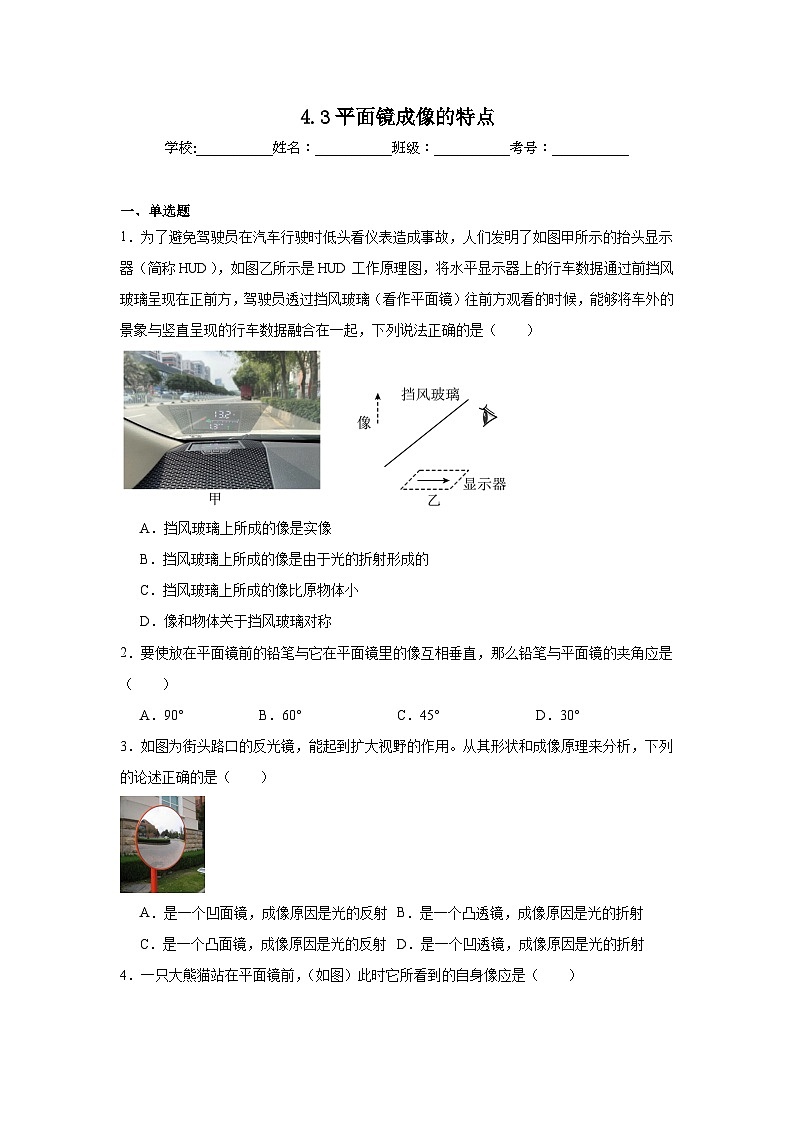

1．为了避免驾驶员在汽车行驶时低头看仪表造成事故，人们发明了如图甲所示的抬头显示器（简称HUD），如图乙所示是HUD工作原理图，将水平显示器上的行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃（看作平面镜）往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法正确的是（ ）
A．挡风玻璃上所成的像是实像
B．挡风玻璃上所成的像是由于光的折射形成的
C．挡风玻璃上所成的像比原物体小
D．像和物体关于挡风玻璃对称
2．要使放在平面镜前的铅笔与它在平面镜里的像互相垂直，那么铅笔与平面镜的夹角应是（ ）
A．90°B．60°C．45°D．30°
3．如图为街头路口的反光镜，能起到扩大视野的作用。从其形状和成像原理来分析，下列的论述正确的是（ ）
A．是一个凹面镜，成像原因是光的反射B．是一个凸透镜，成像原因是光的折射
C．是一个凸面镜，成像原因是光的反射D．是一个凹透镜，成像原因是光的折射

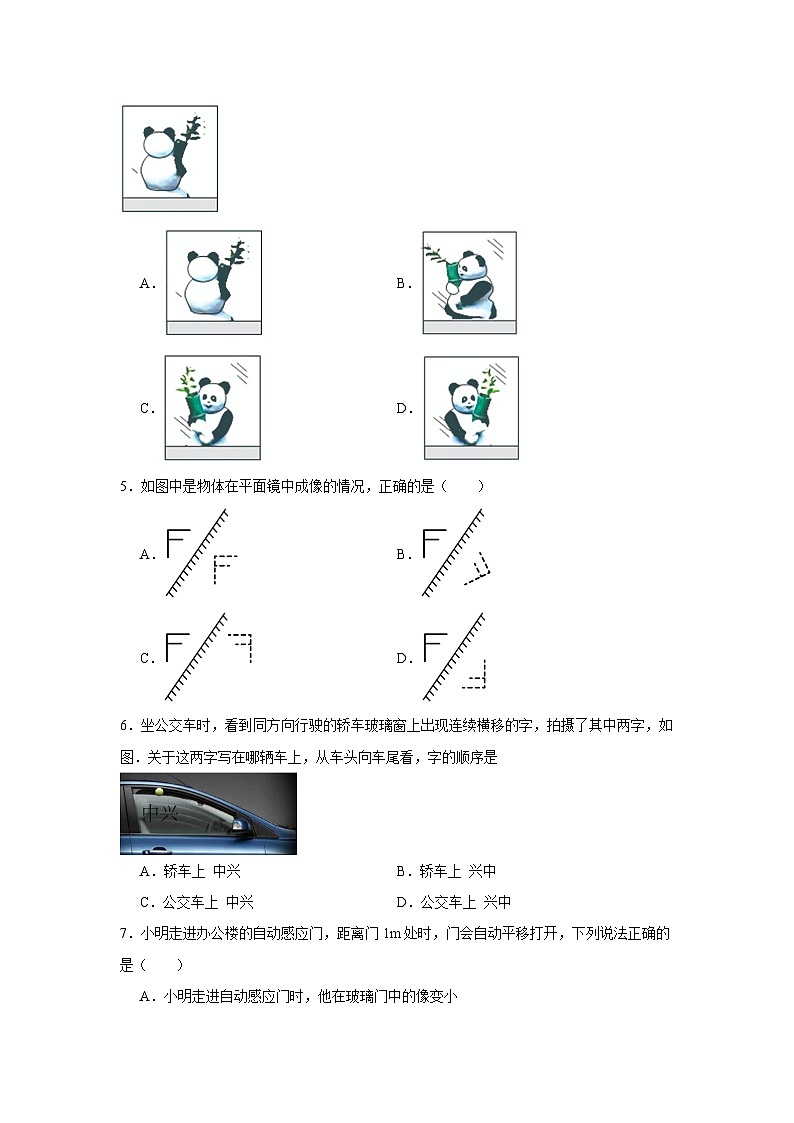

4．一只大熊猫站在平面镜前，（如图）此时它所看到的自身像应是（ ）
A．B．
C．D．
5．如图中是物体在平面镜中成像的情况，正确的是（ ）
A．B．
C．D．
6．坐公交车时，看到同方向行驶的轿车玻璃窗上出现连续横移的字，拍摄了其中两字，如图．关于这两字写在哪辆车上，从车头向车尾看，字的顺序是
A．轿车上 中兴B．轿车上 兴中
C．公交车上 中兴D．公交车上 兴中
7．小明走进办公楼的自动感应门，距离门1m处时，门会自动平移打开，下列说法正确的是（ ）
A．小明走进自动感应门时，他在玻璃门中的像变小
B．小明距离门1m处时，自动感应门接收到人体发出的紫外线而打开
C．小明距离门1m处时，他在玻璃门中的像离他2m
D．当门自动平移打开时，他在玻璃门中的像的位置随着门的移动将改变

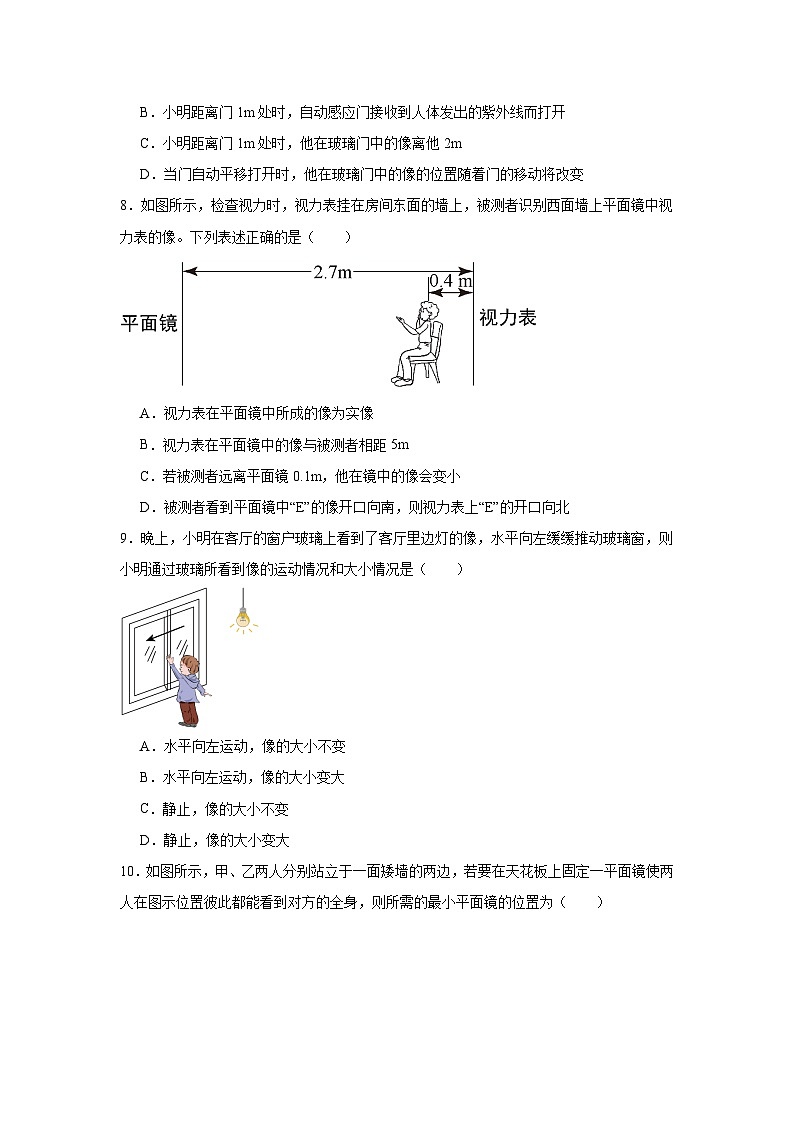

8．如图所示，检查视力时，视力表挂在房间东面的墙上，被测者识别西面墙上平面镜中视力表的像。下列表述正确的是（ ）
A．视力表在平面镜中所成的像为实像
B．视力表在平面镜中的像与被测者相距5m
C．若被测者远离平面镜0.1m，他在镜中的像会变小
D．被测者看到平面镜中“E”的像开口向南，则视力表上“E”的开口向北
9．晚上，小明在客厅的窗户玻璃上看到了客厅里边灯的像，水平向左缓缓推动玻璃窗，则小明通过玻璃所看到像的运动情况和大小情况是（ ）
A．水平向左运动，像的大小不变
B．水平向左运动，像的大小变大
C．静止，像的大小不变
D．静止，像的大小变大
10．如图所示，甲、乙两人分别站立于一面矮墙的两边，若要在天花板上固定一平面镜使两人在图示位置彼此都能看到对方的全身，则所需的最小平面镜的位置为（ ）
A．bcB．bdC．cdD．ce
二、填空题
11．如图甲是汽车抬头显示（Head Up Display），简称HUD。图乙是它的成像原理，显示器上的重要行车数据通过前挡风玻璃成像在正前方，驾驶员不必低头，就可以看到车辆行驶的车速、油耗等信息。HUD的显示器水平放置在汽车中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角为 度。HUD有一个技术难题，即挡风玻璃所成的像易产生重影，影响使用效果。重影产生的原因是挡风玻璃有一定的 （填“厚度”或“透明度”）。

12．一只鸟在湖面上空飞行，水中出现小鸟的“倒影”。若小鸟往高处飞，则“倒影”大小 （选填“变大”“变小”或“不变”）。
13．如图小严站在地铁站台，他透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌，及自己在玻璃屏蔽门后面的虚像。小严根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验。完成下面的步骤和问题。
（1）小严相对于玻璃屏蔽门前后移动直到观察到自己的像与 重合，记下 。
（2）量出 的距离。
（3）除记录工具外，小严要完成上述实验必需使用的仪器是 。
（4）步骤（2）中量得的距离就是玻璃屏蔽门到广告牌之间的距离d，物理依据是：平面镜成像时，物体与像到镜子的距离 。
（5）测量完毕，刚好有一列车进站，停在广告牌前，在玻璃屏蔽门还没有打开前，小严 （选填“能”或“不能”）看到自己的虚像。
14．“以铜为镜，可正衣冠”。用磨光的铜面做镜面，观察自己的像。铜镜中的像是通过光的 形成的，当人由远及近走向铜镜的过程中，像到镜面的距离 ，像的大小 。（后两空均选填“变大”“变小”或“不变”）
15．茶卡盐湖位于青海省境内，被旅行者们称为中国“天空之镜”，如图所示，蓝天白云的倒影与湖面相接，美不胜收。在湖中能看到蓝天白云，是由于光在湖面处发生 （选填“镜面”或“漫”）反射，形成了蓝天白云的 （选填“实”或“虚”）像。
16．如图所示，竖直放置的平面镜能绕水平轴MN转动，小明站在平面镜正前方，他在镜中成的是 （选填“实”或“虚”）像；小明垂直镜面移动8cm，他与像的距离改变 cm；为了让他站着就能看到镜中脚的像，可以让平面镜绕轴沿 时针方向转动。
17．如图所示，甲站立在一面矮墙的左侧，乙躺在该面矮墙右侧的地面上，若在天花板上固定一平面镜，两人通过平面镜便能互相看到对方，说明光路是 的。若要使甲、乙两人在图示位置彼此都能看到对方的全身，则所需的最小平面镜的位置应为 （填字母）。
18．小文在参观科技馆的时候发现了一个3D全息投影展示台（如图1甲）。围绕展台可以从前后左右四个角度观察汽车的外形，其原理是利用四个反射面反射液晶电视上的图像.请帮小文设计利用平板电脑（相当于展台的液晶电视），反射面选用4片茶色透明三角形塑料片等器材，制作一个3D全息投影展示台。
(1)制作三维图片时，若希望出现图乙中的立体F像，则平板电脑屏幕1区图形应设计成图2中的_________。
A．B．
C．D．
(2)在组装四个反射面时，反射面A与平板屏幕的夹角应为 度，才可以使立体F像与平板电脑屏幕垂直。
(3)尝试投影后发现立体F像成像位置太高，这时他应调整平板电脑上四个图像 （填“远离”或“靠近”）平板电脑屏幕中心O点，移动的过程中，像移动的方向是 。
19．在探究平面镜成像大小与物体大小的关系实验中，如图丙所示，在玻璃板前放置一支点燃的蜡烛A，可以看到它在玻璃板后面的 ，将另一支外形相同但 （选填“点燃”或“未点燃”）的蜡烛B放在玻璃板后面并移动，直到蜡烛B与蜡烛A的像完全重合，经过比较可知，蜡烛A的像的大小与蜡烛A的大小 （选填“相等”或“不相等”）。
20．张红根据所学的平面镜知识解决了如下实际问题：如图，固定在水面上方的光源S发出一束光经水面反射后在光屏上有一个光斑A，已知光束与水面的夹角为45°，S'是光源经水面反射所成的像。当水面降低时，反射角将 （选填“变大”、“不变”或“变小”），光斑A将 （选填“向左”、“向右”或“不”）移动。若S'移动了20cm，则水面高度变化了 cm。
三、实验题
21．为了探究平面镜成像特点，小薇同学准备了白纸、薄玻璃板、刻度尺、光屏和A、B两只大小相同的蜡烛。
①实验时，薄玻璃板需 放置在水平桌面上；
②如图所示，点燃蜡烛A，她应从蜡烛 （选填“A”或“B”）所在一侧观察蜡烛A的像，同时用蜡烛B与蜡烛A的像重合并记录位置；
③使用刻度尺的目的是便于比较像与物到平面镜的 关系。
四、综合题
22．“西塞山前白鹭飞，桃花流水鳜鱼肥。”是唐代张志和的词句。在平静湖面上方，一只白鹭水平滑翔。白鹭的“倒影”是由于光的 而形成的。随着白鹭向高处飞去，它的像 （选填“靠近”或“远离”）水面。如图中A点表示白鹭的位置，请在图中画出光从白鹭经水面反射进入人眼的光路图 。
23．阅读短文，回答问题；
智能汽车
随着科学技术的发展，汽车逐渐智能化，如图甲是汽车抬头显示系统（HcadUpDisplay），简称HUD。HUD是利用平面镜成像原理工作的，如图乙所示，将显示器上的重要行车数据通过前挡风玻璃投射在正前方，驾驶员透过前挡风玻璃观察前方路况的同时，不必低头能够轻易的将车外的景象与车辆信息通过挡风玻璃所成的像融合在一起，从而避免分散注意力，确保驾驶舒适安全；
车窗所采用的“智能玻璃”具有单向透光功能，使用时反射面必须是迎光面，就能从车内看到车外明亮的景物，从车外看不见较暗的车内景象这种玻璃还能根据车外光照度自动调节透明度（透明度是指车内光照度与车外光照度的比值），实现车内的光照度为一个适宜的定值，经测算车外光照度和玻璃的透明度乘积为定值，其图像如图戊所示；
（1）下列与汽车相关的说法中正确的是 ；
A．玻璃具有单向透光功能时，说明光路是不可逆的
B．行车数据在挡风玻璃上所成的像是正立、等大的实像
C．行车数据在挡风玻璃上所成的像是由光的折射形成的
D．夜间为了安全行车，应关闭车内的灯
（2）已知某车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面的夹角为 度，驾驶员发现挡风玻璃所成的像过低，不便于观察，这时需要将显示器沿水平方向 （选填“远离”或“靠近”）挡风玻璃；
（3）炎热的夏天，“智能玻璃”的单向透光可以有效减少 （选填“红”或“紫”）外线对人体皮肤的伤害，HUD有一个技术难题，即挡风玻璃所成的像易产生重影（如图丙所示），影响使用效果，重影产生的原因是挡风玻璃有 （选填“厚度”或“透明度”）；
（4）为减弱重影影响，厂方对前挡风玻璃进行了改造，应选用如图丁中 所示的玻璃；
（5）“智能玻璃”能根据车外光照度自动调节玻璃的透明度，当车外光照度为400Lx时，“智能玻璃”的透明度会自动调节约为 %。
《4.3平面镜成像的特点》参考答案
1．D
【详解】A．挡风玻璃相当于平面镜，根据平面镜成像特点可知，挡风玻璃上所成的像是正立的虚像，故A错误；
B．挡风玻璃相当于平面镜，所成的像是由于光的反射形成的，故B错误；
CD．根据平面镜成像特点，像和物关于镜面对称，所成的像与物体等大．故C错误，D正确。
故选D。
2．C
【详解】因铅笔与它在平面镜中的像互相垂直，根据平面镜成像的特点，此时平面镜将铅笔与像的夹角平分，所以铅笔与平面镜的夹角为
90°×=45°
故ABD不符合题意，C符合题意。
故选C。
3．C
【详解】街头路口的反光镜，是凸面镜，能起到扩大视野的作用，成像原理是光的反射。
故选C。
4．D
【详解】根据平面镜成像的特点，像与物关于平面镜对称；大熊猫通过平面镜成像，并且它的像与本身关于镜面对称，大熊猫站在平面镜前，他看到自己的像是D，故D符合题意，ABC不符合题意。
故选D。
5．B
【详解】平面镜成的像与物体等大，又关于镜面对称，所以物体成的像看起来是左右相反的。
A．选项中像与物体左右相同，物像不是关于镜面对称，故A不符合题意；
B．选项中物体与像大小相等，像与物关于镜面对称，故B符合题意；
C．选项中物体与像不是关于平面镜对称，故C不符合题意；
D．选项中像相对于物是倒立的，像与物关于平面镜不是对称的，故D不符合题意。
故选B。
6．D
【详解】试题分析：由图可以看出横移的字出现在轿车的玻璃上，是由于轿车反射公交车上的字，因此字在公交车上，图中字为中兴，根据平面镜成像的特点，公交车上字由车头到车尾为兴中，故选D．
【考点定位】平面镜成像
7．C
【详解】A.小明走进自动感应门时，他在玻璃门中的像大小不变，故A错误；
B.小明距离门1m处时，自动感应门接收到人体发出的红外线而打开，故B错误；
C.根据像和物到平面镜的距离相等，小明距离门1m处时，小明的像距离门的距离为1m，所以他在玻璃门中的像离他2m，故C正确；
D.当门自动平移打开时，他在玻璃门中的像的位置随着门的移动不会改变，故D错误。
故选C。
8．B
【详解】A．视力表在平面镜中所成的像为虚像，故A错误；
B．视力表在平面镜中的像与到平面镜的距离为2.7m，平面镜到测试者的距离为
那么视力表在平面镜中的像到测试者的距离为
故B正确；
C．若被测者远离平面镜0.1m，像的大小与物体的大小有关，物体的大小不变，像的大小不变，故C错误；
D．被测者看到平面镜中“E”的像开口向南，因为像与物关于平面镜对称，则视力表上“E”的开口向南，故D错误。
故选B。
9．C
【详解】根据平面镜成像特点：物与像大小相等，所以灯的像的大小不变；像与灯关于平面镜对称，镜面所在的平面没有变化，只改变镜面的位置，灯的像的位置不会变化，因此看到的像是静止的，故ABD不符合题意，C符合题意。
故选C。
10．B
【详解】如图所示，甲、乙两人在平面镜里成的像的位置，分别过乙的像的头顶和脚底分别作两条直线到甲的眼睛，过甲的像的头顶和脚底分别作两条直线到乙的眼睛（这两条直线就可以确定出所需最小平面镜的位置），由这四条直线与墙的交点即可确定出所需最小平面镜的位置应为bd。故B符合题意，ACD不符合题意。
故选B。
11． 45 厚度
【详解】[1]车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，则挡风玻璃与水平面夹角为45度。
[2]重影产生的原因是挡风玻璃有一定的厚度，两个面都会反射成像。
12．不变
【详解】水面相当于平面镜，小鸟在水中的“倒影”是光的反射形成的平面镜成像现象。根据平面镜成像的特点：像与物大小相等，像的大小只与物体本身大小有关，与物体到平面镜的距离无关。所以当小鸟往高处飞时，“倒影”大小不变 。
13． 广告牌 自己的位置 自己与门的距离 刻度尺 相等 能
【详解】（1）[1][2]根据物和像到平面镜的距离相等，小严相对于玻璃屏蔽门前后移动直到观察到自己的像与广告牌重合，记下自己的位置。
（2）[3]量出自己与门的距离，即广告牌与门的距离。
（3）[4]除记录工具外，需要测量距离，故要完成上述实验必需使用的仪器是刻度尺。
（4）[5]步骤（2）中量得的距离就是玻璃屏蔽门到广告牌之间的距离d，物理依据是：平面镜成像时，物体与像到镜子的距离相等。
（5）[6]平面镜成像的原理是光的反射。所以列车停在广告牌前，小严能看到自己的虚像。
14． 反射 变小 不变
【详解】[1]铜镜中的像是平面镜成像，成像的原理是光的反射。
[2]当人由远及近走向铜镜的过程中，人到镜面的距离减小，像到镜面的距离减小。
[3]平面镜成像原理中像与物体等大，当人由远及近走向铜镜的过程中，人的大小不变，故像的大小不变。
15． 镜面 虚
【解析】【小题1】[1][2]在湖中能看到蓝天白云，这是白云在湖中的倒影，倒影属平面镜成像现象，其原理是光的反射，光在湖面处发生镜面反射．根据平面镜成像特点可知所成的像是虚像。
16． 虚 16 顺
【详解】[1]据平面镜所成像的特点可知，平面镜所成的像是虚像，所以小明同学在镜中的像是虚像。
[2]小明垂直镜面移动8cm，由于像到平面镜的距离等于物到平面镜的距离，所以小明镜中的像也垂直镜面移动8cm，那么他与像的距离改变值为
8cm+8cm=16cm
[3]为了让他站着就能看到镜中脚的像，即让脚反射出来的光线经平面镜反射后能够射入人的眼睛，所以应让平面镜倾斜一些，绕轴沿顺时针方向转动。
17． 可逆 bd
【详解】[1]甲、乙都可以通过平面镜看到对方，即彼此发出的光线射入了对方的眼睛，说明反射时光路是可逆的。
[2]如图，根据平面镜成像特点找出甲、乙二人在平面镜里所成的像，分别通过甲的头顶和脚底像乙的眼睛作两条直线，通过乙的头顶和脚底向甲的眼睛作两条直线，由这四条直线与天花板的交点可以确定出所需最小平面镜的位置应为bd。
18．(1)B
(2)45
(3) 靠近 竖直向下
【详解】（1）投影的原理是利用四个反射面反射成像；根据平面镜成像时，像与物体对称，因而如图B所示，故选B。
（2）像与物体垂直成90度角，镜面是对称面，位于角平分线上，反射面A与平板屏幕的夹角应为45度。
（3）发现立体F像成像位置太高，离镜面较远，必须靠近，因而他应调整平板电脑上四个图像靠近反射面；物体水平移动，像与物体垂直，则像竖直向下移动。
19． 像 未点燃 相等
【详解】[1]平面镜是由于光的反射成像，在探究平面镜成像大小与物体大小的关系实验中，如图所示，在玻璃板前放置一支点燃的蜡烛A，可以看到它在玻璃板后面的像。
[2]将另一支外形相同的蜡烛B放在玻璃板后面并移动，直到蜡烛B与蜡烛A的像完全重合，为使得明暗对比更强烈，成像更清晰，蜡烛B不点燃。
[3]蜡烛B与蜡烛A的像完全重合，根据等效替代法，蜡烛A的像的大小与蜡烛A的大小相等。
20． 不变 向右 10
【详解】[1]因为入射光线方向不变，当水面下降时，再次得到的水面与原来是平行的，反射光线与原来的反射光线是平行的，故反射角不变。
[2]当液面下降时，由于入射角不变，所以反射光线与原来的反射光线平行，故光屏上的光斑A向右移动。由下图可见，B点在A点右侧。
[3]当水面降低时，光源S到水面的距离变大了，所以像到水面的距离也变大了。由于像距等于物距，则当水面升高或降低h，物距和像距都增大或减小h，若S'移动了20cm，则物距和像距变化了10cm，所以水面高度变化了10cm。如下图
21． 竖直 A 距离
【详解】①[1]平面镜所成的像与物体关于镜面对称，实验时，为了便于确定像的位置，薄玻璃板需竖直放置在水平桌面上，玻璃板方向与桌面垂直。
②[2]因平面镜所成的像为光的反射形成的虚像，故应从蜡烛A所在一侧观察蜡烛A的像。
③[3]使用刻度尺可以测量物和像到平面镜的距离，从而比较像与物到平面镜的距离关系。
22． 反射 远离
【详解】[1]白鹭的倒影属于平面镜成像，是由于光的反射而形成的虚像。
[2]随着白鹭向高处飞去，即白鹭远离水面，由平面镜成像的特点，像到平面镜的距离和物体到平面镜的距离相等可知，它的像也远离水面。
[3]由题可知，A点表示白鹭的位置，平面镜成像时，像与物体关于镜面对称，据此画出白鹭的像，连接人的眼睛和，则连线与水面的交点为反射点（入射点）O，连接AO为入射光线、连接O和眼睛可得反射光线，如图所示：
23． D 45 远离 紫 厚度 B 15
【详解】（1）[1] ABC．根据平面镜成像特点和原理可知，行车数据在挡风玻璃上所成的像是由于光的反射而形成的正立等大虚像，且光路具有可逆性，故ABC错误；
D．夜间车内开灯会在玻璃上发生光的反射而成像，干扰司机查看车外路况，不应开灯，故D正确。
故选D。
（2）[2]根据平面镜成像的特点可知像与物体镜面对称，因为像与物体相互垂直，则平面镜与水平面的夹角应为45°。
[3] 驾驶员发现挡风玻璃所成的像过低，不便于观察，则应使像的位置升高一些并使像离挡风玻璃(平面镜)远一些，由平面镜成像的特点可知像与物体镜面对称，这时需要将显示器沿水平方向远离挡风玻璃。
（3）[4]过量的紫外线会对身体皮肤造成伤害，“智能玻璃”的单向透光可以有效减少紫外线。
[5]重影产生的原因是挡风玻璃有一定的厚度，两个面都会反射成像。
（4）[6] 由丁图可知，使用上厚下薄的B玻璃时，两个反射面的反射光略微发散，其反向延长线倾向于会聚，虚像落在反向延长线上，能让两个虚像尽可能靠近，从而减少重影的影响，所以应选用如图丁中B所示的玻璃效果更好。
（5）[7] 由题意可知：“智能玻璃”能根据车外光照度自动调节玻璃的透明度，实现车内的光照度为一个适宜的定值，根据图像，车外光照度与透明度乘积为一定值6000(不考虑单位)，故当车外光照度为400Lx时，透明度约为15%。
题号
1
2
3
4
5
6
7
8
9
10
答案
D
C
C
D
B
D
C
B
C
B
