安徽省淮北市部分学校联考九年级上学期11月期中物理试题（解析版）-A4

这是一份安徽省淮北市部分学校联考九年级上学期11月期中物理试题（解析版）-A4，共14页。

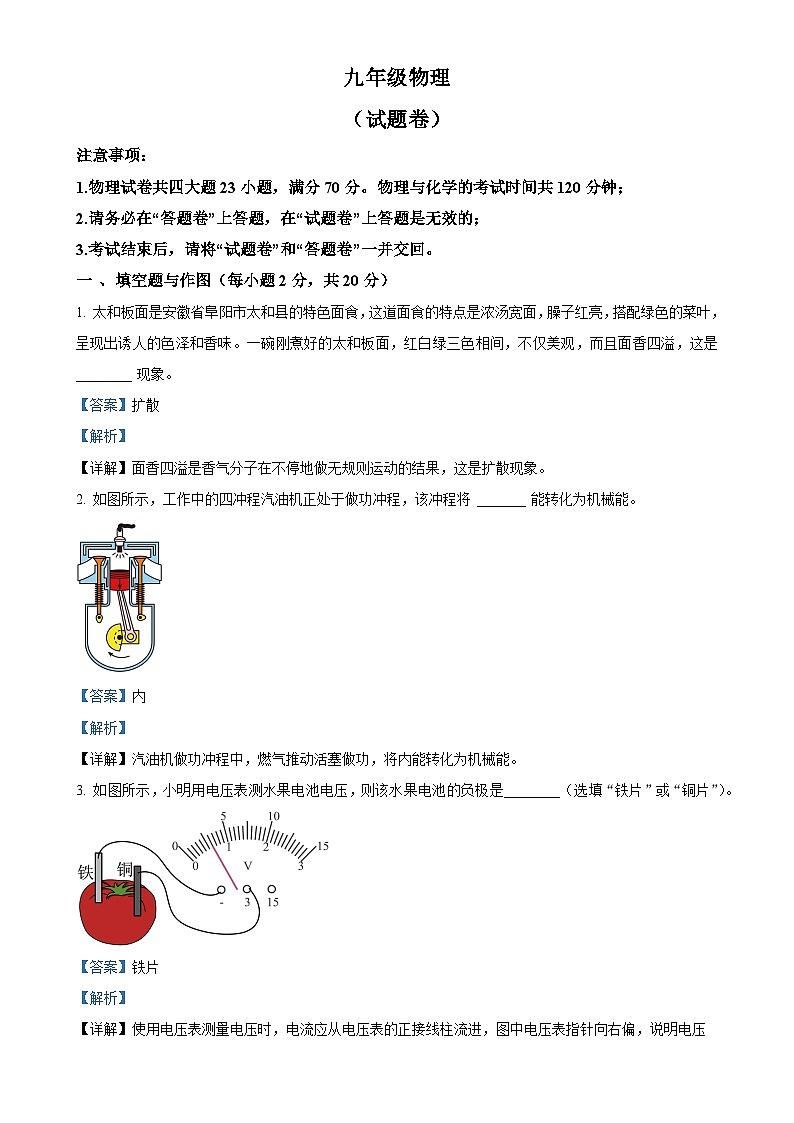

1.物理试卷共四大题23小题，满分70分。物理与化学的考试时间共120分钟；
2.请务必在“答题卷”上答题，在“试题卷”上答题是无效的；
3.考试结束后，请将“试题卷”和“答题卷”一并交回。
一 、填空题与作图（每小题2分，共20分）
1. 太和板面是安徽省阜阳市太和县的特色面食，这道面食的特点是浓汤宽面，臊子红亮，搭配绿色的菜叶，呈现出诱人的色泽和香味。一碗刚煮好的太和板面，红白绿三色相间，不仅美观，而且面香四溢，这是________ 现象。
【答案】扩散
【解析】
【详解】面香四溢是香气分子在不停地做无规则运动的结果，这是扩散现象。
2. 如图所示，工作中的四冲程汽油机正处于做功冲程，该冲程将 _______ 能转化为机械能。
【答案】内
【解析】
【详解】汽油机做功冲程中，燃气推动活塞做功，将内能转化为机械能。
3. 如图所示，小明用电压表测水果电池电压，则该水果电池的负极是________（选填“铁片”或“铜片”）。
【答案】铁片
【解析】
【详解】使用电压表测量电压时，电流应从电压表的正接线柱流进，图中电压表指针向右偏，说明电压表正常工作，电流从电源正极流出，铜片与3V接线柱相连，铁片与负接线柱相连，可知铜片是电源正极，铁片是电源负极。

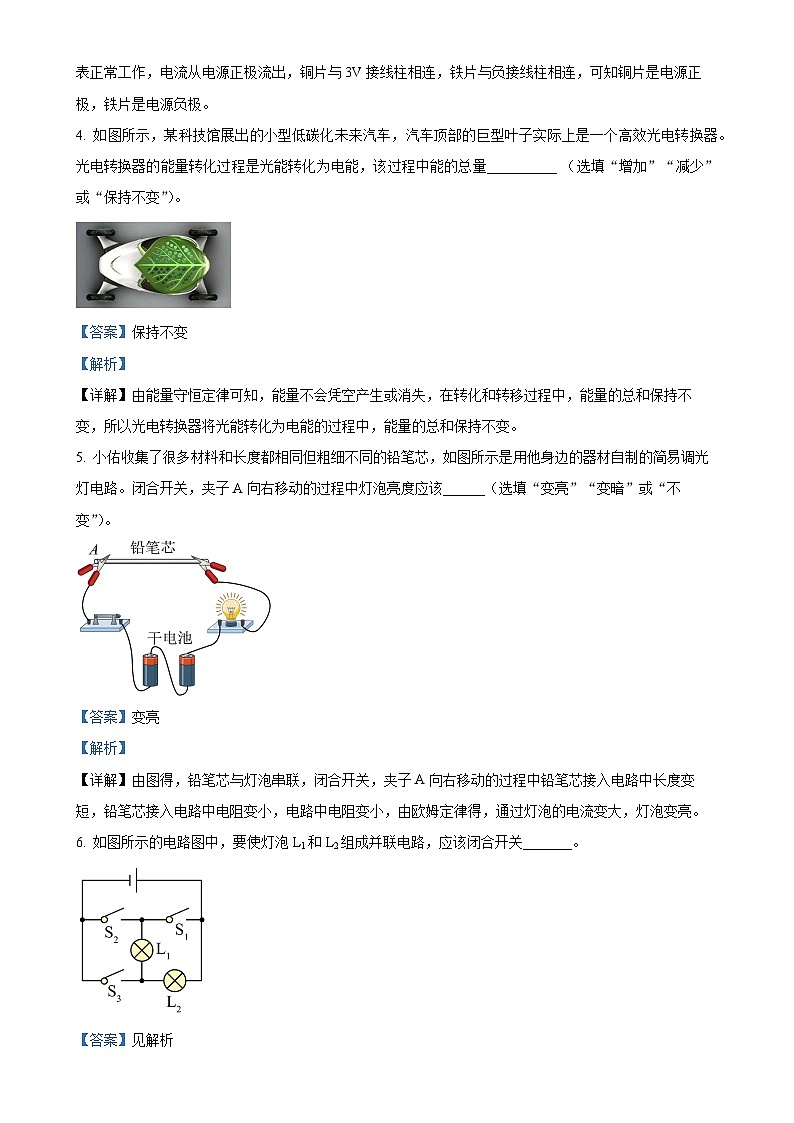

4. 如图所示，某科技馆展出的小型低碳化未来汽车，汽车顶部的巨型叶子实际上是一个高效光电转换器。光电转换器的能量转化过程是光能转化为电能，该过程中能的总量__________ （选填“增加”“减少”或“保持不变”）。
【答案】保持不变
【解析】
【详解】由能量守恒定律可知，能量不会凭空产生或消失，在转化和转移过程中，能量的总和保持不变，所以光电转换器将光能转化为电能的过程中，能量的总和保持不变。
5. 小佑收集了很多材料和长度都相同但粗细不同的铅笔芯，如图所示是用他身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该______（选填“变亮”“变暗”或“不变”）。
【答案】变亮
【解析】
【详解】由图得，铅笔芯与灯泡串联，闭合开关，夹子A向右移动的过程中铅笔芯接入电路中长度变短，铅笔芯接入电路中电阻变小，电路中电阻变小，由欧姆定律得，通过灯泡的电流变大，灯泡变亮。
6. 如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该闭合开关_______。
【答案】见解析
【解析】
【详解】若只闭合S2时，电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路；要使灯泡L1和L2组成并联电路，即电流有两条路径，所以应闭合S1和S3，断开S2。

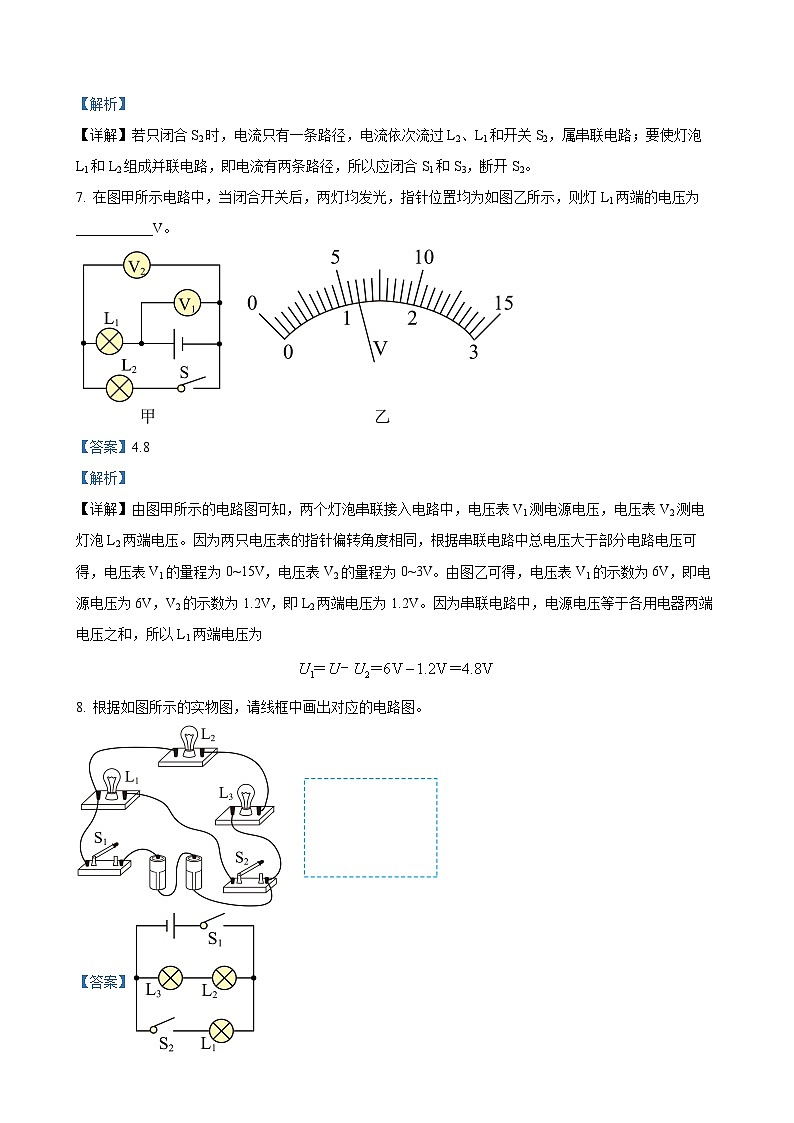

7. 在图甲所示电路中，当闭合开关后，两灯均发光，指针位置均为如图乙所示，则灯L1两端的电压为___________V。
【答案】4.8
【解析】
【详解】由图甲所示的电路图可知，两个灯泡串联接入电路中，电压表V1测电源电压，电压表V2测电灯泡L2两端电压。因为两只电压表的指针偏转角度相同，根据串联电路中总电压大于部分电路电压可得，电压表V1的量程为0~15V，电压表V2的量程为0~3V。由图乙可得，电压表V1的示数为6V，即电源电压为6V，V2的示数为1.2V，即L2两端电压为1.2V。因为串联电路中，电源电压等于各用电器两端电压之和，所以L1两端电压为
8. 根据如图所示的实物图，请线框中画出对应的电路图。
【答案】
【解析】
【详解】由图可知，灯泡L2和L3串联后再和L1并联，开关 S2只控制L1，开关S控制整个电路，电路图如下：
9. 图是物理老师在课堂上演示的两个实验示意图｡图甲中，老师用毛皮摩擦过的橡胶棒a接触验电器的金属小球b时，同学们发现验电器的金属箔片张开了｡在这一过程中，电流的方向是从______（选填“a到b”或“b到a”）｡
【答案】b到a
【解析】
【分析】
【详解】正电荷定向移动的方向为电流方向，而毛皮摩擦过的橡胶棒带负电荷，它与验电器的金属小球接触时，负电荷由橡胶棒a转移到金属小球b，所以电流方向为b到a。
10. 为了减少环境污染，共建绿水青山的美好生态，我市部分农村地区已经用上了天然气烧水煮饭，设天然气热值为4.2107J/kg，若完全燃烧0.2kg天然气放出的热量的25%被一个标准大气压下12.5kg、70℃的水吸收，能使水的温度升高_________℃。[c水=4.2103J/（kg·℃）]
【答案】30
【解析】
【详解】完全燃烧0.2kg天然气放出的热量为
则水吸收的热量为
则是升高的温度为
已知水的初温是70℃，保准气压下水的沸点是100℃，则水能升高的温度为
二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）
11. 改变物体内能的方法有做功和热传递两种。下列增大铁丝内能的四个做法中，与另外三个方法不同的是（ ）
A. 摩擦铁丝，使它变热B. 把铁丝放在火上烤，使它变热
C. 反复敲打铁丝，使它变热D. 不断来回弯折铁丝，使它变热
【答案】B
【解析】
【详解】A．摩擦铁丝，使它变热，铁丝克服摩擦力做功，内能增大，是通过做功改变内能的；
B．把铁丝放在火上烤，使它变热，铁丝吸收热量，内能增大，是通过热传递改变内能的；
C．反复敲打铁丝，使它变热，是通过做功改变内能的；
D．不断来回弯折铁丝，使它变热，，是通过做功改变内能的，故ACD不符合题意，C符合题意。
故选B。
12. 如图是用带负电的橡胶棒靠近气球时的情形，则气球（ ）
A. 带负电B. 带正电C. 不带电D. 无法判断
【答案】A
【解析】
【详解】毛皮摩擦过的橡胶棒带负电，根据同种电荷相互排斥知道，气球一定带负电荷。
故选A。
13. 下列有关热学知识的表述，说法正确的是（ ）
A. 1kg酒精与1g酒精的热值相等B. 破镜不能重圆说明分子间有斥力
C. 没有燃烧的燃料，热值等于零D. 柴油机的热机效率通常为100%
【答案】A
【解析】
【详解】A．热值是燃料的一种特性，与燃料的种类有关，与燃料的质量无关，故A正确；
B．破镜不能重圆是因为镜子碎片接触时达不到产生分子力作用的距离，不能说明分子间有斥力，故B错误；
C．热值是燃料的一种特性，与燃料的种类有关，与燃料是否燃烧无关，没有燃烧的燃料，热值不等于零，故C错误；
D．热机在工作时通常要克服机件摩擦做额外功，因此热机效率不能达到100%，故D错误。
故选A
14. 不少家用电器上使用的电位器就是变阻器，其结构如图所示。关于它的使用，下列说法错误的是（ ）
A. 电位器通过改变接入电路中电阻丝的长度来改变阻值大小
B. 将A 和C 接入电路，当滑片旋动时，不改变电位器的电阻大小
C. 将B 和C 接入电路，当滑片顺时针旋动时，电位器接入电路的电阻变小
D. 将A 和B 接入电路，当滑片逆时针旋动时，电位器接入电路的电阻变大
【答案】D
【解析】
【详解】A．电位器实质上就是一个滑动变阻器，它是通过改变接入电路中电阻丝的长度来改变接入电路中的电阻的大小，从而改变电路中的电流，故A正确，不符合题意；
B．若将A和C接入电路，则接入了电阻丝的全长，相当于接入了一个定值电阻，此时滑片的位置改变并不会改变接入电路中的电阻的大小，因此无法改变通过电位器的电流，故B正确，不符合题意；
C．若将B和C接入电路，则滑片与C之间的电阻丝被接入电路，当滑片顺时针旋动时，接入电路中的电阻丝的长度变短，因此电位器接入电路的电阻变小，故C正确，不符合题意；
D．若将A和B接入电路，则滑片与A之间的电阻丝被接入电路，当滑片逆时针旋动时，接入电路中的电阻丝的长度变短，因此电位器接入电路的电阻变小，通过电位器的电流应变大，故D错误，符合题意。
故选D。
15. 如图共享双人电动助力车成为越来越多景区配备的一种便民交通工具，为了保证驾驶的安全性，车上配备了转向灯和蜂鸣器。当驾驶者拨下“左转”开关，车头左转向灯亮且蜂鸣器响；当驾驶者拨下“右转”开关，车头右转向灯亮且蜂鸣器响。为满足该需求，下列电路图设计合理的是（用电铃代替蜂鸣器）（ ）
A B.
C. D.
【答案】C
【解析】
【详解】根据题意可知，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，这说明两个灯泡工作是互不影响，都是并联的。由于电路中只有一个蜂鸣器，所以蜂鸣器应该串联在干路中接入电路中；左、右转向灯不能同时亮，说明电路中的开关是单刀双掷开关，故ABD不符合题意，C符合题意。
故选C
16. 用两个相同的电热器给质量相等的物体甲和乙加热，它们的温度随加热时间变化的图像如图所示。已知甲物体的比热容是，据此判断乙物体的比热容为（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由图可知，加热相同的4min时间，吸收相同的热量，甲升温，乙升温，甲乙质量相同，根据可知比热容和温度变化量成反比，所以甲乙比热容之比为
则乙物体的比热容为
故C符合题意，ABD不符合题意。
故选C。
17. 如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示.则（ ）
A. 两灯是串联连接的
B. 流过L1的电流是0.6A
C. 流过L2的电流是2.6A
D. 干路电流是3.2A
【答案】B
【解析】
【详解】A．由电路图知道，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误；
B．电流表A1测L1支路的电流，电流表A1的示数为0.6A，则流过L1的电流是0.6A，故B正确；
CD．由图乙所示电流表知道，电流表A2的示数应大于0.6A，所以量程应为0～3A，分度值为0.1A，示数2.6A，即干路电流为2.6A，由于并联电路电流规律知道
I=I1+I2
故通过灯L2的电流
故CD错误。
故选B。
三、实验题（第18小题4分，第19小题6分，第20 小题6分，共16分）
18. 在“比较不同物质吸热能力”的实验中，实验装置如图所示：
（1）实验中，应选用规格相同的电加热器分别给初温和质量相同的甲、乙两种液体加热，加热相同时间，两种液体吸收的热量_________；
（2）记录实验数据如表所示，分析实验数据可知，______（选填“甲”或“乙”）液体的吸热能力较强。
【答案】（1）相等 （2）甲
【解析】
【小问1详解】
规格相同的加热器，加热相同的时间，放出的热量相同，放出的热量被液体吸收，所以在相同的时间内，液体吸收的热量相同。
【小问2详解】
由表中数据可知，加热1min，甲液体温度升高7摄氏度，乙液体温度升高15摄氏度，甲液体温度升高的少，可知甲液体吸热能力更强。
19. 学校物理兴趣小组进行了如下实验，在“连接串联电路”实验中，实验电路如图所示：
（1）连接好电路后闭合开关S， 发现L1、L2两只灯泡都不亮。用手按一下灯泡L1时 ，L1、L2仍然都不亮；按一下灯泡L2时，两灯都亮，松开手两灯又不亮，则故障可能是 （选填序号）；
A L1 灯丝断了B. L2灯丝断了
C. L1 与灯座接触不良D. L2与灯座接触不良
（2）上述现象也证明，串联电路中的各用电器 ________（选填“能”或“不能”）独立工作；
（3）闭合开关时，观察到灯L1 比 L2亮些，则通过L1和 L2的电流 _______ （选填“相等”或“不相等”）。
【答案】（1）D （2）不能
（3）相等
【解析】
【小问1详解】
连接好电路后闭合开关S，发现L1、L2两只灯泡都不亮，说明电路时断路，用手按一下灯泡L1时，L1、L2仍然都不亮，说明电路仍然是断路，故不是L1的问题，按一下灯泡L2时，两灯都亮，松开手两灯又不亮，说明是L2的问题，因为按一下两灯都亮，所以是与灯座接触不良，故选D。
【小问2详解】
L2出现问题L1也不能工作，说明串联电路中各用电器不能独立工作。
【小问3详解】
串联电路中各处电流相等，所以通过L1和L2的电流相等。
20. 在探究“串联电路电压规律”的实验中，装置如图所示。
（1）如图是小勇在测量L2两端的电压的电路，但其中有一根导线连接错误，请你在连错的导线 上画“×”，并用笔画线代替导线将电路连接正确；______
（2）改正电路后，小勇继续用这个电压表测量电路两端电压和L1、L2两端的电压，每次拆接电压表时，开关应该是_______ （选填“断开”或“闭合”）的。将数据记录在表格中，由表中数据可得：在串联电路中，_________（用表中字母表示）。
【答案】（1） （2） ①. 断开 ②. U=U1+U2
【解析】
【小问1详解】
原电路中，电压表与L1串联后再与L2并联是错误的，为了测L2两端的电压，应将电压表并联在L2两端，同时使灯L1和L2串联，即电流不能分支，改正后电路图如图所示：
【小问2详解】
[1]为了保护电路，每次拆接电压表时，开关应该是断开状态。
[2]由表中的数据可得
U=U1+U2=1.6V+1.2V=2.8V
U=U1+U2=1.1V+1.7V=2.8V
U=U1+U2=2.1V+0.8V=2.9V
所以可得，在串联电路中，电路两端的电压等于各用电器电压之和，即
U=U1+U2
四、计算题（第21小题6分，第22小题6分，第23小题8分，共20分；解答要有必要的公式和过程）
21. 小明家里有一款台灯，当闭合控制灯泡的开关时，台灯会发光，同时这款台灯有内置音响，可以播放部分音乐。该台灯的等效电路如图所示。若该款台灯需要用到4节干电池串联作为电源，且每节干电池电压为U₀=1.5V，则：
（1）该款台灯的电源电压多大?
（2）同时闭合开关 S1、S2，灯泡和音响都正常工作，则灯泡正常工作的电压是多大?
（3）同时闭合开关S1、S2，该电路中的干路电流为0.6 A， 通过灯泡的电流为 0.4A，则通过音响的电流是多大?
【答案】（1）6V； （2）6V；
（3）0.2A
【解析】
【小问1详解】
该款台灯的电源电压为
U=4U0=4×1.5V=6V
【小问2详解】
同时闭合开关S1、S2，灯泡和音响都正常工作，音响和灯泡为并联，根据并联电路电压相等，则灯泡正常工作的电压为
U1=U2=U=6V
【小问3详解】
根据并联电路干路电流等于各支路电流之和，通过音响的电流
I2=I-I1=0.6A-0.4A=0.2A
22. 《天工开物》中详细记载了火井制盐（如图所示）的过程：“西川有火井……，但以长竹剖开去节合缝漆布，一头插入井底，其上曲接，以口紧对釜脐，注卤水釜中。只见火意烘烘，水即滚沸。”请回答下列问题：
（1）天然气完全燃烧放出的热量为多少？
（2）若天然气通过卤井给卤水（含盐的水）加热，已知卤井的热效率为30%，则可使多少千克卤水从升高到？【卤水的比热容为 】
【答案】（1）6.3×107J （2）100kg
【解析】
【小问1详解】
1.5m3的天然气完全燃烧放出的热量
Q放=Vq天然气=1.5m3×4.2×107J/m3=6.3×107J
【小问2详解】
已知卤井的热效率为30%，则卤水吸热的热量
Q吸=ηQ放=30%×6.3×107J=1.89×107J
由Q吸=cm(t-t0)可得，卤水的质量
23. 如图所示的电路中，电源电压保持10V不变。
（1）当开关S闭合，S1、S2断开时，电流表A的读数为0.25A，求通过L1、L2、L3的电流分别为多少？
（2）当开关S、S1、S2都闭合时，电流表A的读数为2.2A，电流表A1的读数为1A，电流表A2的读数为2A，求通过灯L1、L2的电流分别为多少？
（3）若将电流表A1、A2分别替换为电压表V1、V2，当开关S、S1、S2都闭合时，电压表V1的读数为8V，电压表V2的读数为5V，求灯L1、L3两端的电压分别为多少。
【答案】（1）0.25A，0.25A，0.25A
（2）1.2A，0.8A
（3）5V，2V
【解析】
【小问1详解】
由电路图可知，当开关S闭合，S1、S2断开时，L1、L2、L3串联，电流表A测电路中电路，因串联电路中电流处处相等，因此通过L1、L2、L3的电流都为0.25A。
【小问2详解】
由电路图可知，当开关S、S1、S2都闭合时，灯泡L1、L2、L3并联，A测干路电流，A1测通过L2和L3的电流，A2测通过L1和L2的电流，则有
①
②
③
由①②③可得
，，
即通过L1的电流为1.2A，通过L2的电流为0.8A。
【小问3详解】
若将电流表A1、A2分别替换为电压表V1、V2，当开关S、S1、S2都闭合时，灯泡L1、L2、L3串联，V1测L1和L2的电压，V2测L2和L3的电压，则由串联电路电压可知
①
②
③
由①②③可得
，，
加热时间/min
0
1
2
3
4
甲的温度/
20
27
34
41
48
乙的温度/
20
35
50
65
80
实验次数
电路两端电压U/V
L1两端电压U1/V
L2两端电U2/V
1
2.8
1.6
1.2
2
2.8
1.1
1.7
3
2.9
2.1
0.8
