目标要求 1.会用实验探究变压器原、副线圈电压与匝数的关系，体会控制变量法，了解实验误差的产生原因。2.知道变压器的工作原理，掌握变压器的特点，并能分析、解决实际问题。3.会对远距离输电线路各物理量分析和计算。
考点一 实验：探究变压器原、副线圈电压与匝数的关系
1.实验原理
(1)实验电路图(如图所示)：
(2)实验方法：控制变量法
①n1、U1一定，研究n2和U2的关系。
②n2、U1一定，研究n1和U2的关系。
2.实验器材
学生电源(低压交流电源，小于12 V)1个、可拆变压器1个、多用电表1个、导线若干。
3.实验过程
(1)保持原线圈的匝数n1和电压U1不变，改变副线圈的匝数n2，研究n2对副线圈电压U2的影响。
①估计被测电压的大致范围，选择多用电表交流电压挡适当量程，若不知道被测电压的大致范围，则应选择交流电压挡的最大量程进行测量。
②组装可拆变压器：把两个线圈穿在铁芯上，闭合铁芯，用交流电压挡测量输入、输出电压。
(2)保持副线圈的匝数n2和原线圈两端的电压U1不变，研究原线圈的匝数对副线圈电压的影响。重复(1)中步骤。
4.数据处理
由数据分析变压器原、副线圈两端电压U1、U2之比与原、副线圈的匝数n1、n2之比的关系。
5.注意事项
(1)在改变学生电源电压、线圈匝数前均要先断开电源开关，再进行操作。
(2)为了人身安全，学生电源的电压不能超过12 V，通电时不能用手接触裸露的导线和接线柱。
(3)为了多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测，大致确定被测电压后再选用适当的挡位进行测量。

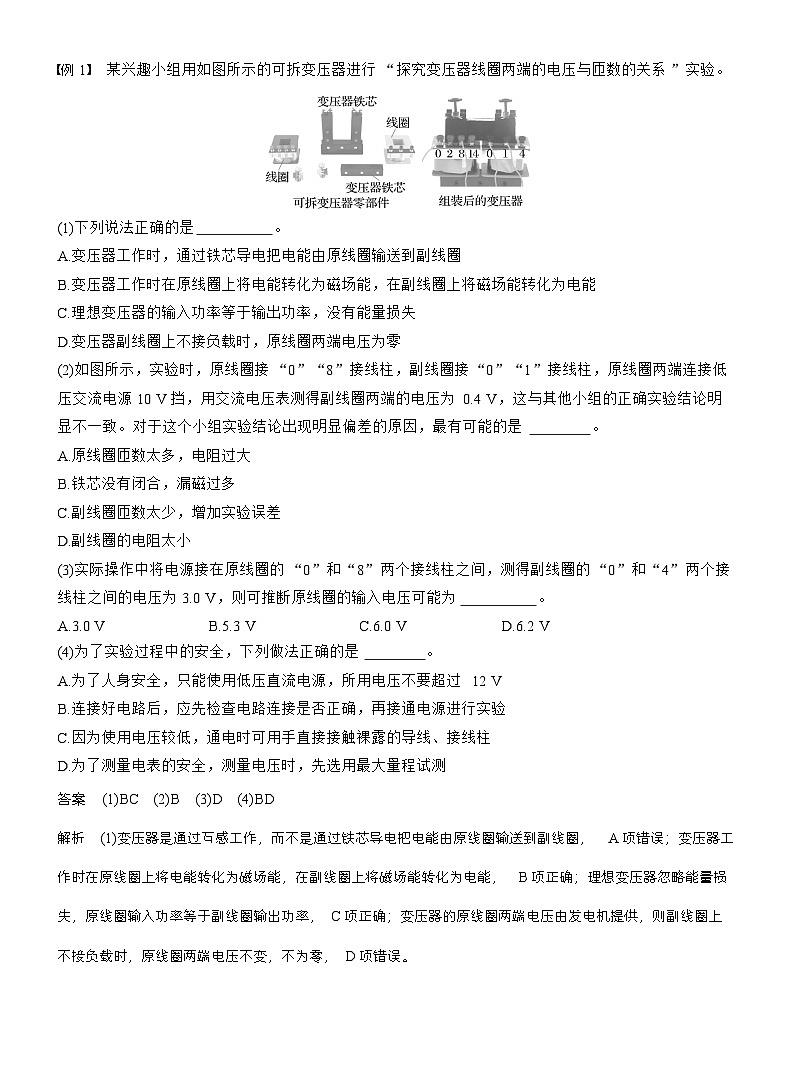

例1 某兴趣小组用如图所示的可拆变压器进行“探究变压器线圈两端的电压与匝数的关系”实验。
(1)下列说法正确的是 。
A.变压器工作时，通过铁芯导电把电能由原线圈输送到副线圈
B.变压器工作时在原线圈上将电能转化为磁场能，在副线圈上将磁场能转化为电能
C.理想变压器的输入功率等于输出功率，没有能量损失
D.变压器副线圈上不接负载时，原线圈两端电压为零
(2)如图所示，实验时，原线圈接“0”“8”接线柱，副线圈接“0”“1”接线柱，原线圈两端连接低压交流电源10 V挡，用交流电压表测得副线圈两端的电压为0.4 V，这与其他小组的正确实验结论明显不一致。对于这个小组实验结论出现明显偏差的原因，最有可能的是 。
A.原线圈匝数太多，电阻过大
B.铁芯没有闭合，漏磁过多
C.副线圈匝数太少，增加实验误差
D.副线圈的电阻太小
(3)实际操作中将电源接在原线圈的“0”和“8”两个接线柱之间，测得副线圈的“0”和“4”两个接线柱之间的电压为3.0 V，则可推断原线圈的输入电压可能为 。
A.3.0 VB.5.3 VC.6.0 VD.6.2 V
(4)为了实验过程中的安全，下列做法正确的是 。
A.为了人身安全，只能使用低压直流电源，所用电压不要超过12 V
B.连接好电路后，应先检查电路连接是否正确，再接通电源进行实验
C.因为使用电压较低，通电时可用手直接接触裸露的导线、接线柱
D.为了测量电表的安全，测量电压时，先选用最大量程试测
答案 (1)BC (2)B (3)D (4)BD
解析 (1)变压器是通过互感工作，而不是通过铁芯导电把电能由原线圈输送到副线圈，A项错误；变压器工作时在原线圈上将电能转化为磁场能，在副线圈上将磁场能转化为电能，B项正确；理想变压器忽略能量损失，原线圈输入功率等于副线圈输出功率，C项正确；变压器的原线圈两端电压由发电机提供，则副线圈上不接负载时，原线圈两端电压不变，不为零，D项错误。

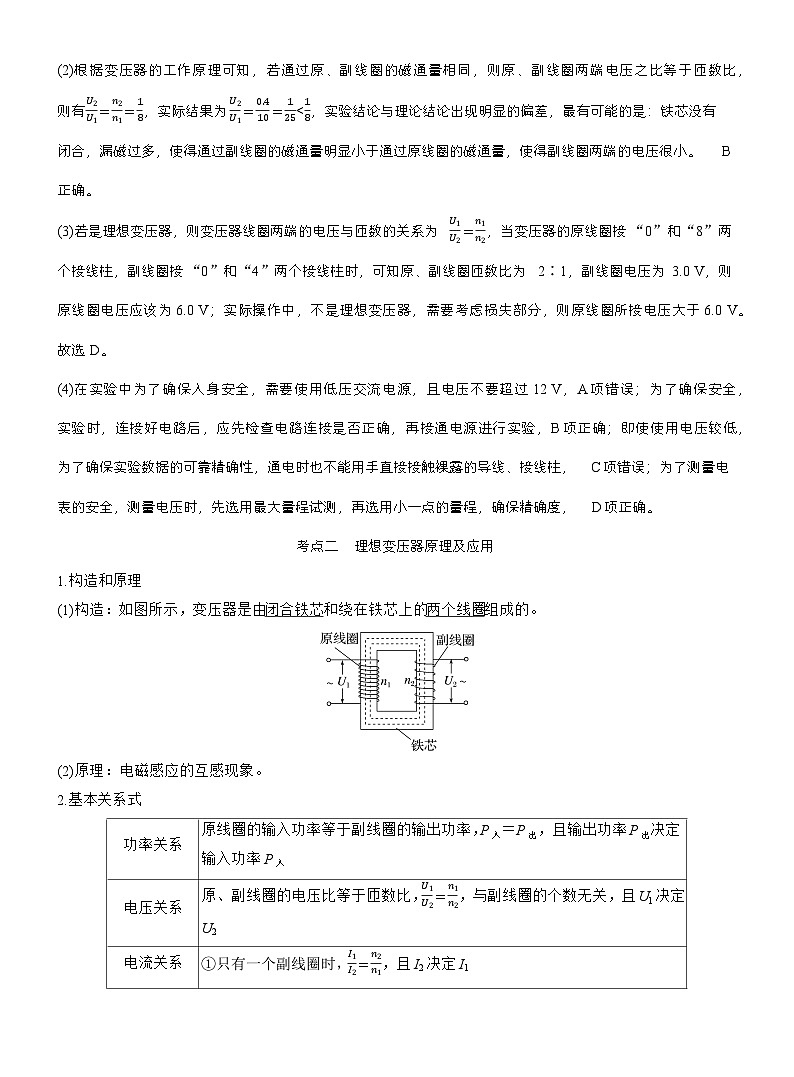

(2)根据变压器的工作原理可知，若通过原、副线圈的磁通量相同，则原、副线圈两端电压之比等于匝数比，则有U2U1＝n2n1＝18，实际结果为U2U1＝0.410＝125
