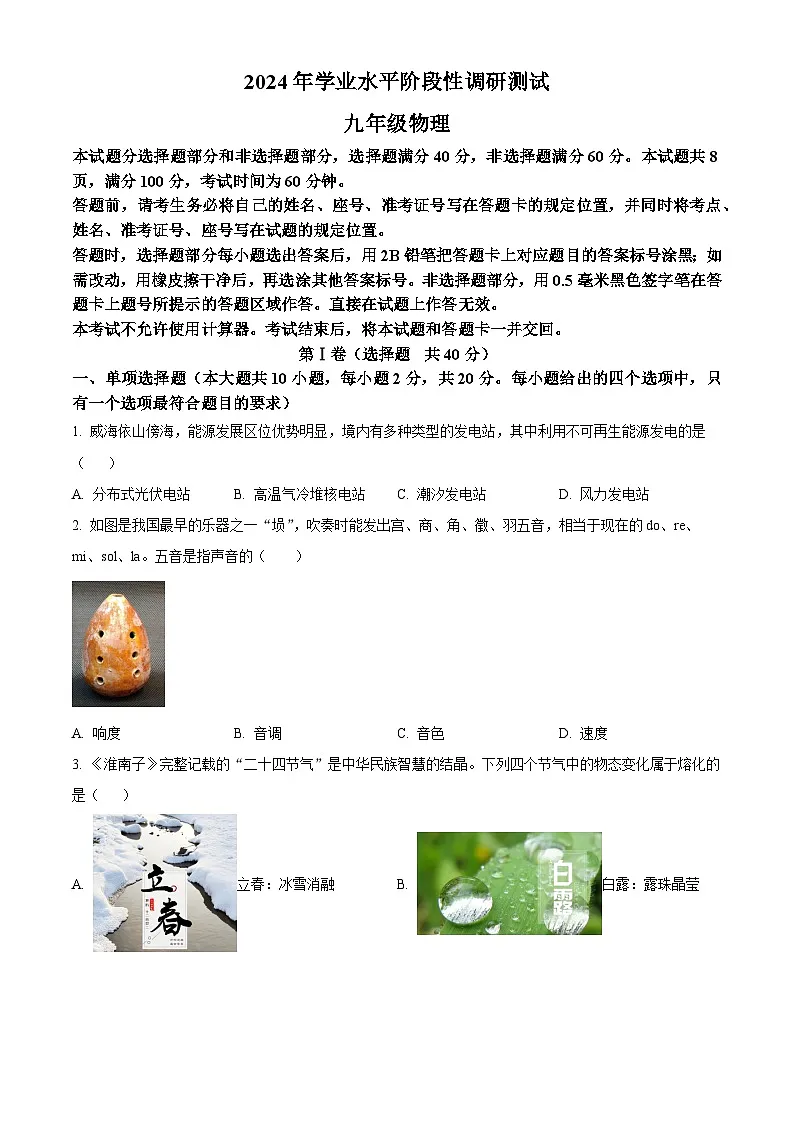

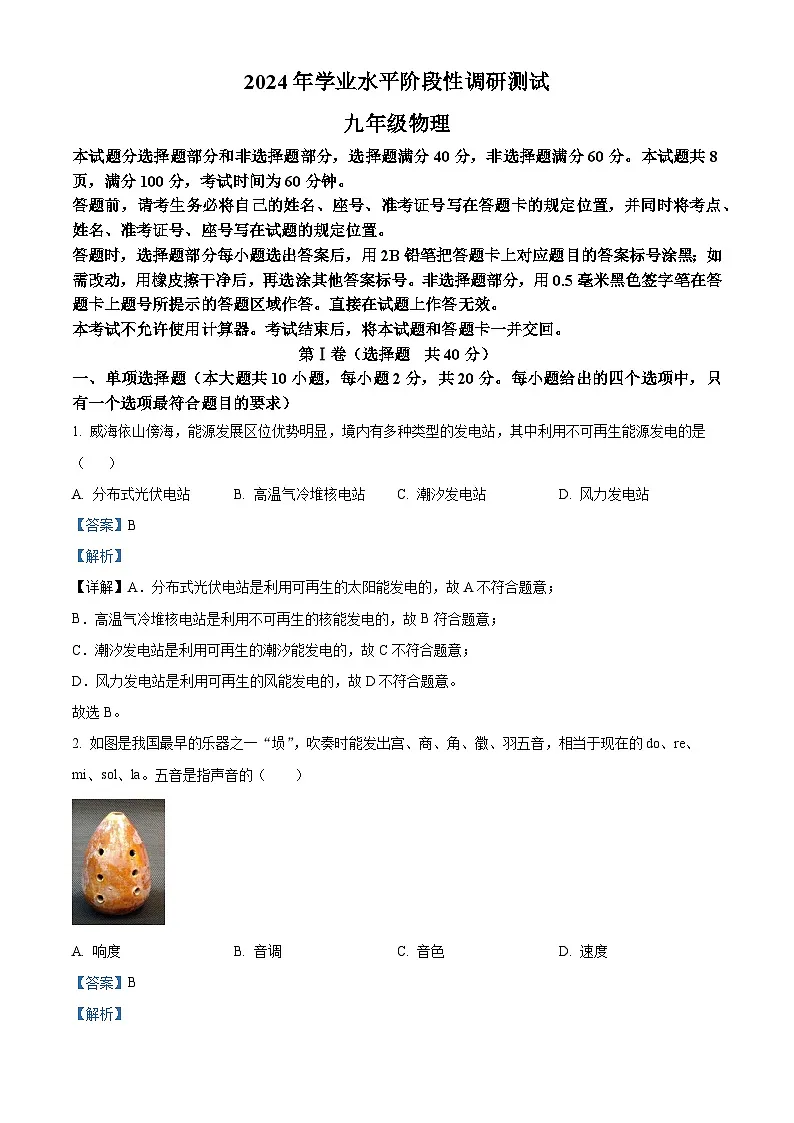

精品解析：2024年山东省济南市槐荫区中考二模物理试题含答案

这是一份精品解析：2024年山东省济南市槐荫区中考二模物理试题含答案，文件包含精品解析2024年山东省济南市槐荫区中考二模物理试题原卷版docx、精品解析2024年山东省济南市槐荫区中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
答题前，请考生务必将自己的姓名、座号、准考证号写在答题卡的规定位置，并同时将考点、姓名、准考证号、座号写在试题的规定位置。
答题时，选择题部分每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。非选择题部分，用0.5毫米黑色签字笔在答题卡上题号所提示的答题区域作答。直接在试题上作答无效。
本考试不允许使用计算器。考试结束后，将本试题和答题卡一并交回。
第Ⅰ卷（选择题 共40分）
一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求）
1. 威海依山傍海，能源发展区位优势明显，境内有多种类型的发电站，其中利用不可再生能源发电的是（ ）
A. 分布式光伏电站B. 高温气冷堆核电站C. 潮汐发电站D. 风力发电站
【答案】B
【解析】
【详解】A．分布式光伏电站是利用可再生的太阳能发电的，故A不符合题意；
B．高温气冷堆核电站是利用不可再生的核能发电的，故B符合题意；
C．潮汐发电站是利用可再生的潮汐能发电的，故C不符合题意；
D．风力发电站是利用可再生的风能发电的，故D不符合题意。
故选B。
2. 如图是我国最早的乐器之一“埙”，吹奏时能发出宫、商、角、徵、羽五音，相当于现在的d、re、mi、sl、la。五音是指声音的（ ）

A. 响度B. 音调C. 音色D. 速度
【答案】B
【解析】

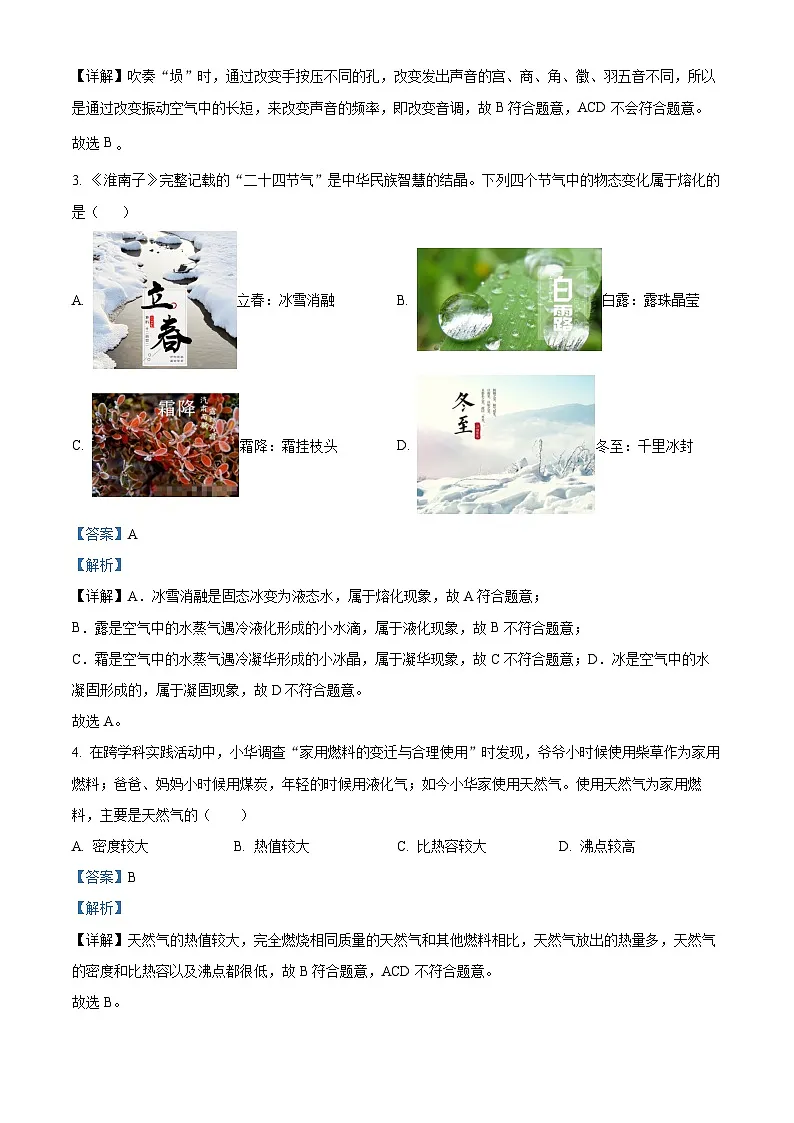

【详解】吹奏“埙”时，通过改变手按压不同的孔，改变发出声音的宫、商、角、徵、羽五音不同，所以是通过改变振动空气中的长短，来改变声音的频率，即改变音调，故B符合题意，ACD不会符合题意。
故选B
3. 《淮南子》完整记载的“二十四节气”是中华民族智慧的结晶。下列四个节气中的物态变化属于熔化的是（ ）
A. 立春：冰雪消融B. 白露：露珠晶莹
C. 霜降：霜挂枝头D. 冬至：千里冰封
【答案】A
【解析】
【详解】A．冰雪消融是固态冰变为液态水，属于熔化现象，故A符合题意；
B．露是空气中的水蒸气遇冷液化形成的小水滴，属于液化现象，故B不符合题意；
C．霜是空气中的水蒸气遇冷凝华形成的小冰晶，属于凝华现象，故C不符合题意；D．冰是空气中的水凝固形成的，属于凝固现象，故D不符合题意。
故选A。

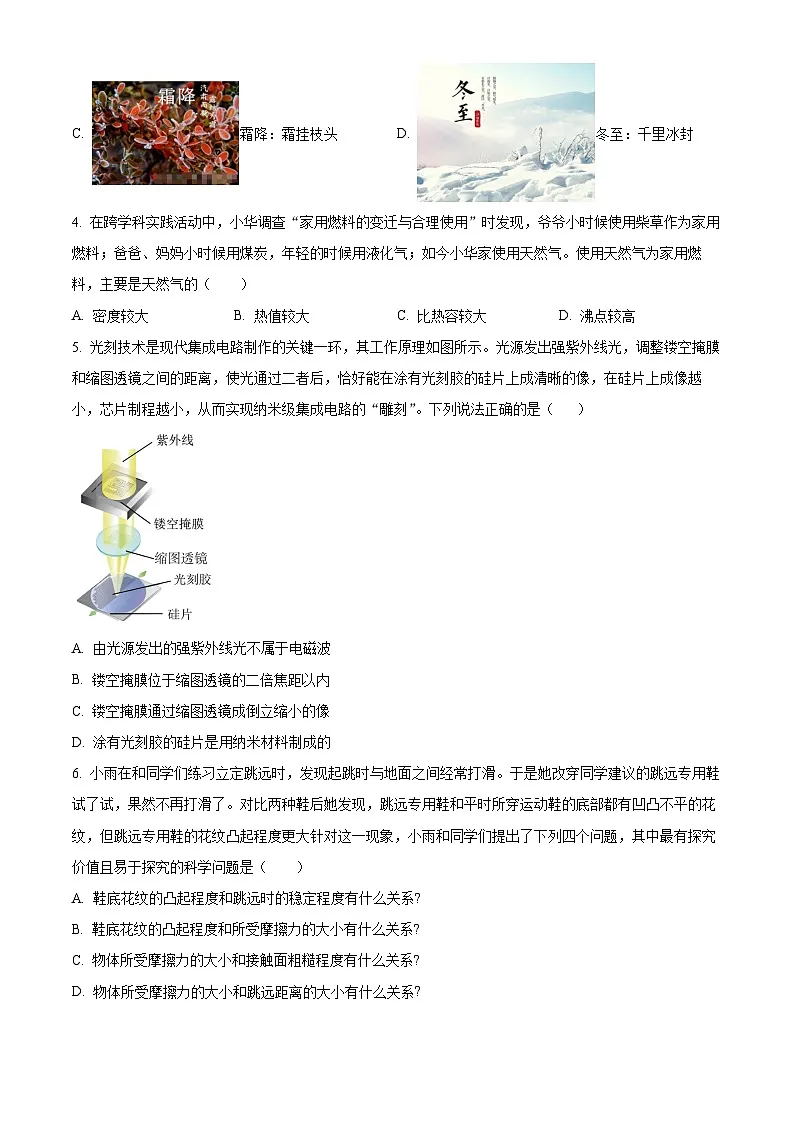

4. 在跨学科实践活动中，小华调查“家用燃料的变迁与合理使用”时发现，爷爷小时候使用柴草作为家用燃料；爸爸、妈妈小时候用煤炭，年轻的时候用液化气；如今小华家使用天然气。使用天然气为家用燃料，主要是天然气的（ ）
A. 密度较大B. 热值较大C. 比热容较大D. 沸点较高
【答案】B
【解析】
【详解】天然气的热值较大，完全燃烧相同质量的天然气和其他燃料相比，天然气放出的热量多，天然气的密度和比热容以及沸点都很低，故B符合题意，ACD不符合题意。
故选B。

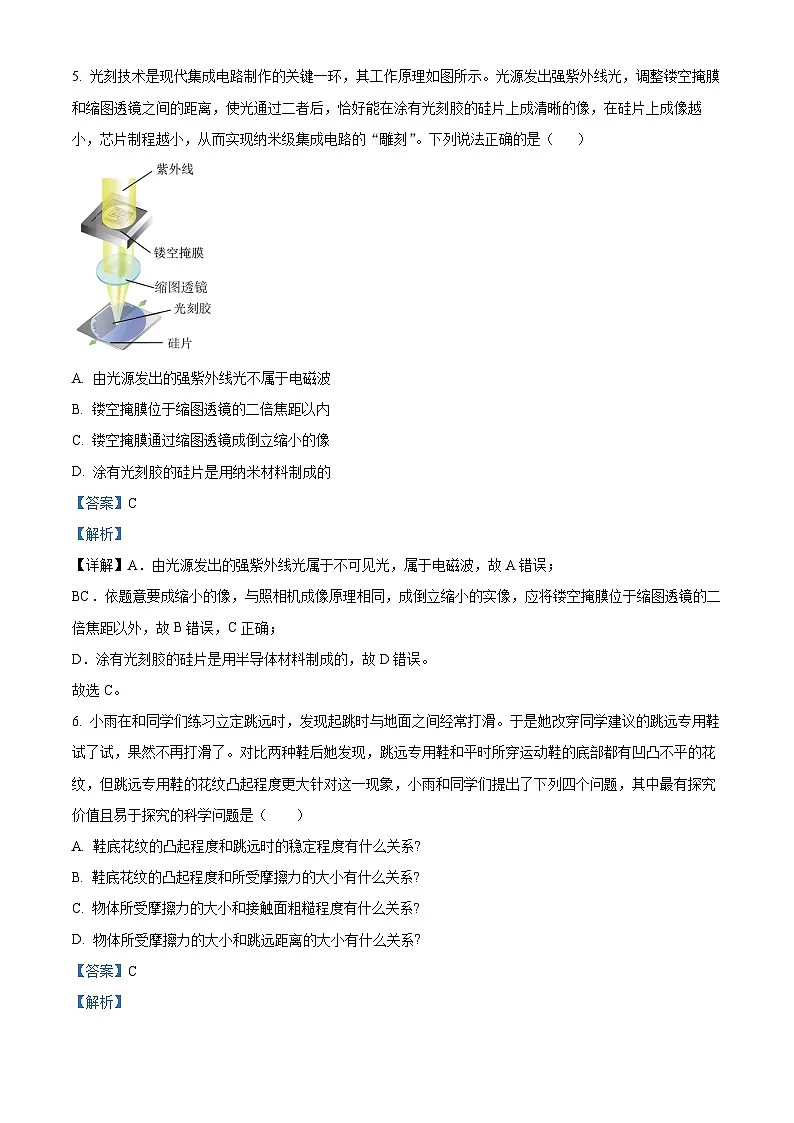

5. 光刻技术是现代集成电路制作的关键一环，其工作原理如图所示。光源发出强紫外线光，调整镂空掩膜和缩图透镜之间的距离，使光通过二者后，恰好能在涂有光刻胶的硅片上成清晰的像，在硅片上成像越小，芯片制程越小，从而实现纳米级集成电路的“雕刻”。下列说法正确的是（ ）
A. 由光源发出的强紫外线光不属于电磁波
B. 镂空掩膜位于缩图透镜的二倍焦距以内
C. 镂空掩膜通过缩图透镜成倒立缩小的像
D. 涂有光刻胶的硅片是用纳米材料制成的
【答案】C
【解析】
【详解】A．由光源发出的强紫外线光属于不可见光，属于电磁波，故A错误；
BC．依题意要成缩小的像，与照相机成像原理相同，成倒立缩小的实像，应将镂空掩膜位于缩图透镜的二倍焦距以外，故B错误，C正确；
D．涂有光刻胶的硅片是用半导体材料制成的，故D错误。
故选C。
6. 小雨在和同学们练习立定跳远时，发现起跳时与地面之间经常打滑。于是她改穿同学建议的跳远专用鞋试了试，果然不再打滑了。对比两种鞋后她发现，跳远专用鞋和平时所穿运动鞋的底部都有凹凸不平的花纹，但跳远专用鞋的花纹凸起程度更大针对这一现象，小雨和同学们提出了下列四个问题，其中最有探究价值且易于探究的科学问题是（ ）
A. 鞋底花纹的凸起程度和跳远时的稳定程度有什么关系?
B. 鞋底花纹的凸起程度和所受摩擦力的大小有什么关系?
C. 物体所受摩擦力的大小和接触面粗糙程度有什么关系?
D. 物体所受摩擦力的大小和跳远距离的大小有什么关系?
【答案】C
【解析】
【详解】运动鞋底面有凹凸不平的花纹，增大鞋底和地面之间的粗糙程度来增大摩擦力，防止滑倒，故最有探究价值且易于探究的科学问题是物体所受摩擦力的大小和接触面粗糙程度有什么关系，故ABD不符合题意，C符合题意。
故选C。

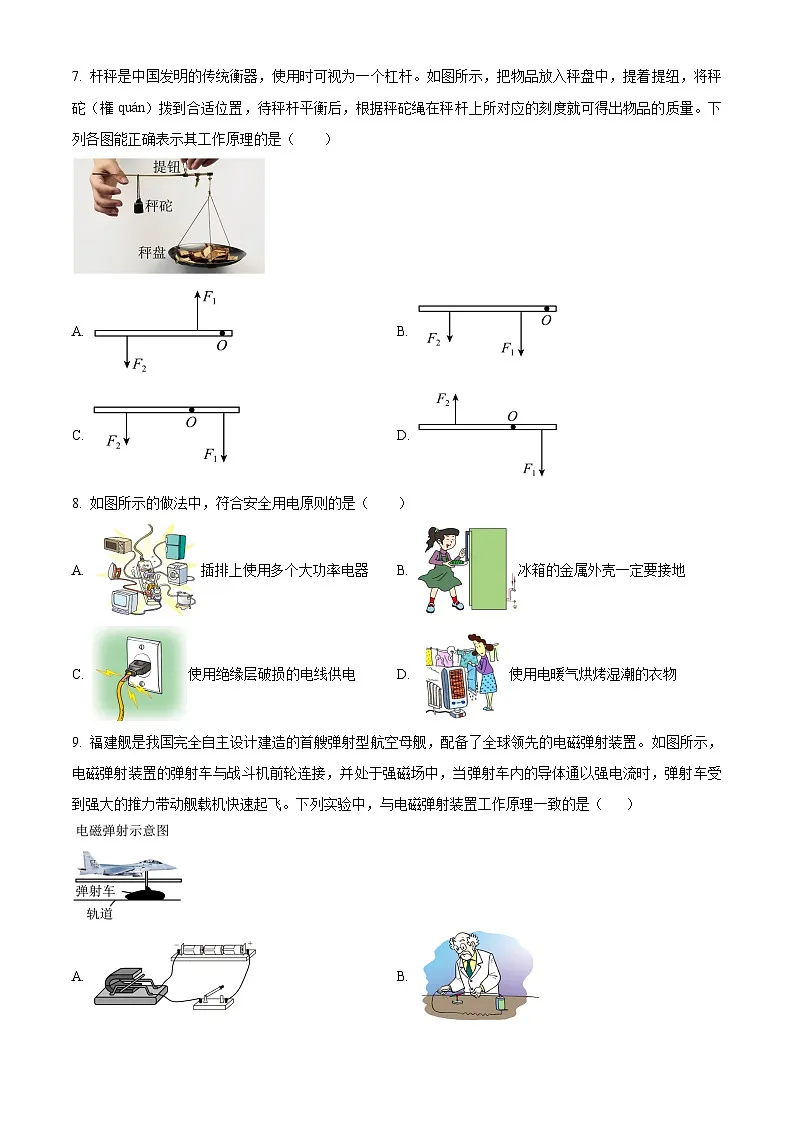

7. 杆秤是中国发明的传统衡器，使用时可视为一个杠杆。如图所示，把物品放入秤盘中，提着提纽，将秤砣（権quán）拨到合适位置，待秤杆平衡后，根据秤砣绳在秤杆上所对应的刻度就可得出物品的质量。下列各图能正确表示其工作原理的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由图可知，杆秤中间用手拉着的提钮为支点，秤盘中的物体质量较大，对杆秤向下的拉力为动力，力臂较小，秤砣质量较小，对杆秤向下的拉力为阻力，力臂较大，动力和阻力分别在支点两侧，故C符合题意，ABD不符合题意。
故选C。
8. 如图所示的做法中，符合安全用电原则的是（ ）
A. 插排上使用多个大功率电器B. 冰箱的金属外壳一定要接地
C. 使用绝缘层破损的电线供电D. 使用电暖气烘烤湿潮的衣物
【答案】B
【解析】
【分析】
【详解】A．插排上使用多个大功率电器可导致家庭电路电流过大，容易引起火灾，故A不符合题意；
B．冰箱的金属外壳一定要接地是为了防止金属外壳带电使人触电，故B符合题意；
C．使用绝缘层破损的电线供电容易引起触电事故，故C不符合题意；
D．用电暖气烘烤湿潮的衣物容易引起触电事故，故D不符合题意。
故选B。
9. 福建舰是我国完全自主设计建造的首艘弹射型航空母舰，配备了全球领先的电磁弹射装置。如图所示，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。下列实验中，与电磁弹射装置工作原理一致的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】由题意可知，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中，当弹射车内的导体通以强大电流时，即可受到强大的推力，由此可知其工作原理是通电导体在磁场中受力而运动。
A．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射车的工作原理相同，故A符合题意。
B．图中是奥斯特实验，证明了电流周围存在磁场，与电磁弹射车工作原理不一致，故B不符合题意；
C．图中没有电源，是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应原理，故C不符合题意；
D．图中是说明通电导体周围存在磁场，与电磁弹射车工作原理不一致，故D不符合题意；
故选A。
10. 如图是雨滴在空中下落过程中速度与时间的关系图。雨滴在三个时刻中具有的动能分别是、、，重力势能分别是、、，若不考虑下落过程中雨滴的质量变化，则（ ）

A. ，B. ，
C. ，D. ，
【答案】D
【解析】
【详解】雨滴质量不变，由图可知雨滴在三个时刻的速度关系为，所以动能关系为；高度不断下降，则重力势能不断减小，所以重力势能关系为。故ABC不符合题意，D符合题意。
故选D。
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求）
11. 小华所估测的下列数据最接近实际的是（ ）
A. 安全电压是指36V的电压B. 初中物理课本重力约为4N
C. 舒适的室内温度约为26℃D. 家庭入户门的高度约为2m
【答案】CD
【解析】
【详解】A．对人体而言，安全电压为不高于36V，故A不符合题意；
B．初中物理课本的质量约为
其重力约为
故B不符合题意；
C．由生活经验得，舒适的室内温度在26℃左右，故C符合题意；
D．一般情况下，家庭入户门的高度约为2m，故D符合题意。
故选CD。
12. 关于以下如图所示的实验现象及说明的问题，下列说法正确的是（ ）
A. 凸透镜正对太阳光一段时间后纸片会被烧焦，说明凸透镜对光有会聚作用
B. 滚摆上下运动过程中达到的最高点越来越低，说明这一过程中能量不守恒
C. 向两张纸的中间吹气时它们会互相靠近，说明气体在流速大的地方压强小
D. 玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内存在磁场
【答案】AC
【解析】
【详解】A．将凸透镜正对太阳光，在透镜另一侧的纸上可以得到一个很小很亮的光点，一段时间后，光点处温度急剧升高，达到纸的燃点，纸片就会被烧焦，这说明了凸透镜对光线有会聚作用，故A正确；
B．滚摆上下运动的过程中，需要克服阻力做功，有一部分机械能转化成了内能，但在能的转化和转移过程中，能的总量保持不变。故B错误；
C．当向中间吹气时，中间的空气流动速度增大，压强减小。纸外侧的压强不变，纸受到向内的压强大于向外的压强，受到向内的压力大于向外的压力，纸在压力差的作用下向中间靠拢，说明气体流速越大的地方压强越小，故C正确；
D．玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内磁场的分布与条形磁铁的磁场相似，故D错误。
故选AC。
13. 所有推动社会发展的科学知识和规律，都是经过众多科学家长期、艰苦地科学探究得来的。下列关于科学家及其发现的陈述，符合物理学发展实际的是（ ）
A. 阿基米德提出“运动不需要力维持”，为牛顿第一定律的建立奠定了基础
B. 格里克用马德堡半球实验证明了大气压的存在，并准确测出大气压的值
C. 欧姆对电流与电压及电阻的关系进行了深入研究，最后归纳出欧姆定律
D. 法拉第发现了电磁感应现象，进步揭示了电现象和磁现象之间的联系
【答案】CD
【解析】
【详解】A.伽利略提出“运动不需要力维持”，为牛顿第一定律的建立奠定了基础，所以A错误
B.格里克用马德堡半球实验证明了大气压的存在，但准确测出大气压的值是托里拆利，故B错误
C.欧姆对电流与电压及电阻的关系进行了深入研究，最后归纳出欧姆定律，是正确的
D.法拉第发现了电磁感应现象，进步揭示了电现象和磁现象之间的联系是正确的。
故选CD
14. “赏中华诗词、寻文化基因，品生活之美”，《中国诗词大会》深受观众青睐。关于诗句中涉及到的物理知识，下列说法正确的是（ ）
A. “满架蔷薇一院香”中的“一院香”是因为分子不停地做无规则运动
B. “两岸青山相对出，孤帆一片日边来”中“青山相对出”参照物是孤帆
C. “水晶帘动微风起”中的“帘动”说明风施加的力改变了帘的运动状态
D. “掬水月在手”中的“月在手”是月亮通过手中的水面反射形成的虚像
【答案】ABCD
【解析】
【详解】A．“满架蔷薇一院香”中的“一院香”描述的是蔷薇花的香气弥漫了整个院子。这是因为蔷薇花中的芳香分子在不停地做无规则运动，这种运动使得香气分子能够扩散到整个院子中，从而被人们嗅到。故A正确；
B．“两岸青山相对出，孤帆一片日边来”中“青山相对出”描述的是青山相对于某个物体在运动。在这里，参照物是孤帆。因为当孤帆在江面上行驶时，青山相对于孤帆的位置在发生变化，所以看起来青山好像在“动”。故B正确；
C．“水晶帘动微风起”中的“帘动”说明帘子受到了力的作用，并且这个力改变了帘子的运动状态。在这里，这个力就是风施加的。风对帘子施加了一个力，使得帘子从静止状态变为运动状态，或者改变了帘子的运动方向或速度。故C正确；
D．“掬水月在手”中的“月在手”描述的是月亮的像出现在手中的水面上。这是因为当月光照射到水面上时，水面会作为一个平面镜对月光进行反射，形成一个虚像。这个虚像就是人们看到的“月在手”。故D正确。
故选ABCD。
15. 自然界的能量是守恒的，它只会从一种形式转化为其他形式，或者从一个物体转移到其他物体，下列事例中涉及能量转移的是（ ）
A. 牛奶放到热水中，热水的温度降低
B. 小车在斜面上滑下后，推动木块移动
C. 卫生间的排气扇通电后，快速旋转
D. 流星从夜空中快速划过发出耀眼光芒
【答案】AB
【解析】
【详解】A．牛奶放到热水中，热水的温度降低，这是通过热传递改变内能，属于能量的转移，故A符合题意；
B．小车在斜面上滑下后，推动木块移动，小车的机械能传递给木块，属于能量的转移，故B符合题意；
C．卫生间的排气扇通电后，快速旋转，电能转化为机械能，属于能量的转化，故C不符合题意；
D．流星从夜空中快速划过发出耀眼光芒，克服摩擦做功，机械能转化为内能，属于能量的转化，故D不符合题意。
故选AB
第Ⅱ卷（非选择题 共60分）
三、非选择题（本大题共12小题，共60分）
16. 小华参加学校科技节的纸船承重比赛，虽然他不停地往船内放硬币，但他的小船仍稳稳地漂在水面上。在他向小船内加硬币的过程中，纸船所受浮力_______（选填“变大”“变小”或“不变”），纸船底部受到液体的压强_______（选填“变大”“变小”或“不变”）。
【答案】 ①. 变大 ②. 变大
【解析】
【分析】
【详解】[1]由于小船始终处于漂浮状态，由漂浮条件知道，浮力与物体的重力相等，由于不停地往船内放硬币，重力增大，所以小船所受浮力变大。
[2]浮力变大时，水的密度不变，由知道，则V排增大，纸船底部没入水中的深度增大，由知道，纸船底部受到液体的压强变大。
17. 高速铁路在途径居民区的地方设置了防治噪声的声屏障，这样能大大减弱噪声对沿途居民的干扰。声屏障是从噪声的______（“产生”“传播”或“接收”）环节来防治噪声的：由于列车具有______不能立即停住，进站前列车要提前刹车。
【答案】 ①. 传播 ②. 惯性
【解析】
【详解】[1]设置了防治噪声的声屏障可以阻碍声音传播到附近的居民耳朵中，这是从声音的传播环节进行防治的。
[2]由于列车具有惯性，所以列车有保持原来运动的状态，因此不能立刻停住，进站前列车要提前刹车。
18. 济南泉水来源于南部山区，如图所示，大气降水渗入地下后，顺石灰岩渗漏带向北流，至城区遇到岩体阻挡，喷涌而出。五龙潭“月牙飞瀑”的出现标志着泉水全部喷涌。眼眼清泉的成因可以用___________原理解释。“清泉石上流”，吸引着众多市民前来亲水纳凉。阳光下石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，这主要是因为水和石板具有不同的___________。
＋
【答案】 ①. 连通器 ②. 比热容
【解析】
【详解】[1]上端开口、下部相连通的容器叫连通器，连通器中的同种液体不流动时，各容器中的液面总是相平的，泉眼和山上的水构成连通器，连通器中的同种液体，液面是相平的，所以眼眼清泉的成因可以用连通器原理解释。
[2]因为水的比热容较大，这样在同样的日照条件下，质量相同的水和岩石吸收相同的热量，由可知，水的温度变化小，石板的温度变化大，所以水凉，石板烫，所以主要是因为水和石板具有不同的比热容。
19. 如图甲所示是某车间自动除尘装置的简化电路图。空气中尘埃浓度较少时，光源发出来的光被挡板挡住了。当空气中尘埃浓度达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，使电路中的电流增大，在衔铁的作用下，开启自动除尘模式。光敏电阻的阻值符合图像乙中的______（选填“A”或“B”），除尘器的位置应接在电路中的______（选填“a”“b”或“c”）位置。
【答案】 ①. B ②. “b”
【解析】
【详解】[1]当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上时，电路中的电流增大，根据欧姆定律可知光敏电阻的阻值减小，即光敏电阻阻值随浓度的增大而减小，故B正确。
[2]当电路中的电流增大，电磁铁的磁性增强，吸引衔铁，使动触点和下面的静触点接触，开启自动除尘模式，所以除尘器的位置应接在电路中的“b”位置。
20. 建筑工人用细线悬挂一个200g的重物作为重垂线来检查墙壁是否竖直。请在答题卡上相应位置画出所悬挂的重物受到重力的示意图。
【答案】
【解析】
【详解】重物的在重力
重力的方向是竖直向下的，作用点在物体的重心，如图：
21. 智能锁正在逐步走进千家万户。如图为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关闭合，指纹正确相当于开关闭合，开门由电动机完成。请你在虚线框中设计出符合上述要求的智能锁电路。
【答案】
【解析】
【详解】密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成，且两种方式均能开门，所以密码开关和指纹开关并联，电动机在干路中，如下图
22. 如图中国“向阳红06”船总长91米、船宽14.7米、船底深7.6米，满载排水量（排开水质量）4900t，是一艘装备精良的现代化综合海监船（）。试求满载时“向阳红06”船受到的浮力有多大？
【答案】4.9×107N
【解析】
【详解】满载排水量为
满载时，“向阳红06”船受到的浮力
23. 我国云南省有一种野牛，被当地人称为“白袜子”（如图），属国家重点保护动物。某动物保护组织在我国西南边陲云南寻找国家重点保护动物野牛时，采集到了野牛在水平沙地上站立时留下的脚印石蜡模型。经测量该石蜡模型的平均厚度为2cm，质量为450g；对该沙地进行抗压实验，发现使沙地达到相同深度的压强为。已知石蜡的密度，取，通过计算回答：
（1）石蜡模型的体积是多少？
（2）头野牛在水平沙地上站立时对沙地的压力是多少？
（3）这头野牛的质量是多少？
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）由密度公式可得，石蜡模型的体积为
（2）野牛在水平沙地上站立时与地面总的接触面积为
则野牛站立时对地面的压力
（3）因为野牛站立在水平沙地上，所以
则野牛的质量为
答：（1）石蜡模型的体积是；
（2）头野牛在水平沙地上站立时对沙地的压力是；
（3）这头野牛的质量是。
24. 恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原理图。S为电源开关，通过控制温控开关可实现“保温”“加热”两个挡位间的切换。电源电压，、是电热丝，，“加热”时恒温箱电路的总电流为2.5A。通过计算回答：
（1）“保温”时恒温箱的电功率是多少？
（2）电热丝的阻值是多少？
【答案】（1）110W
（2）110Ω
【解析】
【小问1详解】
由图可知，“保温”时开关S1接左侧触点，电路为只有R1的简单电路，因此“保温”时恒温箱的电功率就是R1的电功率，所以“保温”时恒温箱的电功率是
【小问2详解】
由图可知，加热挡时，开关S1接右侧两触点，电路为R1与R2并联，此时通过R1的电流为
根据并联电流规律可知通过R2的电流为
电热丝的阻值是
25. 茶圣陆羽在《茶经》中，形容沸腾的水“势如奔涛”。物理兴趣小组的小明同学用图甲所示的实验装置进行了关于“水沸腾”的实验探究。
（1）在图甲中，在组装该实验装置时，应当先调整固定______（选填“铁圈”或“铁杆”）的位置。
（2）在对水进行加热的过程中，小明判断烧杯中水沸腾的依据是______。
A. 水中有大量气泡上升、变大到水面破裂
B. 温度计的示数已经达到了100℃
C. 温度计的示数在一段时间内保持不变
D. 温度计的示数不变后还需要继续加热
（3）水沸腾时烧杯的上方出现大量的“白气”，“白气”是由水蒸气______形成的，杯口附近______（选填“A”或“B”）处的“白气”更浓。
（4）撤去酒精灯，水不能持续沸腾，说明水沸腾时需要______。
（5）实验中给一定质量的水加热，其温度与时间的关系如图乙中a图线所示，若其他条件不变，仅将水的质量增加，则温度与时间的关系图线正确的是______。
A. a图线B. b图线C. c图线D. d图线
【答案】（1）铁圈 （2）C
（3） ①. 液化 ②. B （4）加热
（5）C
【解析】
【小问1详解】
在实验中，需要用酒精灯的外焰加热，温度计使用时，玻璃泡不能接触杯底和杯壁，所以应先确定铁圈的高度。
【小问2详解】
ABC．水沸腾的标志是温度达到沸点后保持不变，并且伴随着大量的气泡产生和上升。具体来说，当烧杯中的水开始有大量气泡上升、变大到水面破裂时，这通常意味着水已经接近或达到沸点。然而，仅凭气泡的产生并不能确定水是否沸腾，因为即使水没有沸腾，也可能由于加热而产生气泡。因此，我们需要同时观察温度计的示数。当温度计的示数在一段时间内保持不变时，我们可以确定水已经沸腾。故AB不符合题意，C符合题意；
D．“温度计的示数不变后还需要继续加热”虽然描述了沸腾的一个特点（即沸腾需要持续加热来维持），但并不是判断水是否沸腾的直接依据。故D不符合题意。
故选C。
【小问3详解】
][1][2]水沸腾时烧杯的上方出现大量的“白气”，这些“白气”并不是水蒸气本身，而是水蒸气遇冷后液化形成的小水滴。由于水蒸气在上升过程中遇到较冷的空气而液化，因此杯口附近温度较低的地方（即B处）的“白气”会更浓。
【小问4详解】
撤去酒精灯后，水不能持续沸腾，这说明水沸腾时需要持续吸收热量。一旦停止加热，水就无法继续吸收热量来维持沸腾状态。
【小问5详解】
若其他条件不变，由于水的比热容是固定的，当水的质量增加时，要使水升高相同的温度，就需要吸收更多的热量。而实验中加热的功率是保持不变的，也就是说单位时间内提供的热量是一定的，所以质量增加的水在加热过程中，其温度上升的速度会变慢，即达到相同温度所需的时间会更长。仅将水的质量增加后，其温度与时间的关系图线将会是一个与a图线形状相似但时间轴被拉伸的图形。这是因为质量增加导致温度上升速度变慢，但沸点不变。发现只有c图线符合这一特点。
26. 小明同学利用如图所示装置进行“探究平面镜成像的特点”的实验：
（1）小明选用玻璃板而不选用平面镜，是因为这样_______________；
（2）实验时，小明在玻璃板前放一支点燃的蜡烛甲，还要在玻璃板后面放一支未点燃的蜡烛乙，对这两支蜡烛的要求是______________；
（3）小明在寻找蜡烛甲的像的位置时，眼睛应在玻璃板放有蜡烛______(选填“甲” 或“乙”)的一侧观察；
（4）如果小明在寻找蜡烛甲的像的位置时，无论怎样沿桌面移动蜡烛乙， 都不能使它与蜡烛甲的像重合，可能的原因是______；
（5）在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛甲的两个像．形成两个像的原因是___________；解决这一问题的办法是______________。
【答案】 ①. 便于确定像的位置 ②. 长短、粗细完全相同 ③. 甲 ④. 玻璃板没有垂直桌面放置 ⑤. 玻璃板的前后两个表面同时发生反射，每个表面成一个像 ⑥. 换一块薄一点的玻璃板
【解析】
【详解】（1）[1]用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于透过玻璃板确定像的位置。
（2）[2]因为物体与像的大小相等，因此甲、乙蜡烛必须高度、粗细完全一样，否则无法比较物体与像的关系。
（3）[3]在寻找蜡烛甲的像的位置时，眼睛应在玻璃板放有蜡烛甲的一侧观察。
（4）[4]无论如何移动后面的蜡烛，都不能与像重合，说明玻璃板与水平桌面不垂直时，像也不和桌面垂直，所以不会重合。
（5）[5][6]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，可以换较薄的玻璃板。
27. 小华同学要用“伏安法”测量标有“2.5V”字样的小灯泡的电阻，连接了如图甲所示的电路。
（1）请你帮助小华用笔画线替代导线将图甲中的电路连接完整。
（2）闭合开关之前，应将滑动变阻器的滑片P滑到______端（选填“左”或“右”）。
（3）小华同学正确连接电路后，闭合开关发现灯泡不发光，电压表有示数，电流表指针不偏转，产生这一现象的原因是_________。
（4）故障排除后，小华重新进行了实验，并将实验数据记录在下表中。小华同学在做实验序号为3的实验时，电流表的指针位置如图乙所示，此时，通过小灯泡灯丝的电流为______。
（5）小华顺利完成了五次测量后，注意到用这五次测量数据算出的电阻值并不相同，他认为这是由于读数误差造成的。小丽则认为，虽然读数会有误差，但小华的实验结果并不能单纯用误差来解释。因为由读数误差造成的结果会有的偏大有的偏小，而小华测得的小灯泡电阻值随电压增大、亮度增强而______。结合小灯泡发热发光的特殊性，小丽认为小灯泡的电阻值不同可能与____________有关，并通过教科书相关部分“信息窗”栏目得到了证实。小华同意小丽的观点，根据小丽的观点自己设计的实验表格中存在着一处不足，该不足之处是：__________。
【答案】（1） （2）右
（3）灯泡断路 （4）0.14A
（5） ①. 增大 ②. 温度 ③. 设计小灯泡灯丝电阻的平均值R/Ω一栏
【解析】
【小问1详解】
由题意可知，电流表的量程为0~0.6A，电流表、灯泡、滑动变阻器串联在电路中，电压表选择小量程与灯泡并联，如图所示：
【小问2详解】
为了保护电路，闭合开关前，滑动变阻器滑片应置于阻值最大处，即最右端。
【小问3详解】
串联电路闭合开关后灯泡不发光，电流表指针不偏转，说明电路断路，电压表有示数，则是灯泡断路。
【小问4详解】
由图乙可知，电流表量程为0~0.6A，分度值为0.02A，指针所在位置的是示数为0.14A。
【小问5详解】
[1][2][3]在实验时灯丝长度、横截面积、材料不变，电压增大，亮度增大，温度升高，电阻增大；电阻变化不单单是误差引起，可能是温度变化引起的；不能采用多次测量求平均值的方法求灯泡电阻，实验表格存在的不足之处是：设计小灯泡灯丝电阻的平均值R/Ω一栏。实验序号
1
2
3
4
5
小灯泡两端的电压
1.0
1.5
2.0
2.5
3.0
通过小灯泡的电流
0.10
0.12
0.16
0.18
小灯泡的灯丝电阻
10.0
12.5
15.6
16.7
小灯泡灯丝电阻的平均值
小灯泡的亮度
微弱
暗
较亮
亮
耀眼
