2025-2026学年上海市华育中学（理科班7、8班）八年级（上）月考物理试卷（10月份）-自定义类型

这是一份2025-2026学年上海市华育中学（理科班7、8班）八年级（上）月考物理试卷（10月份）-自定义类型，共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。

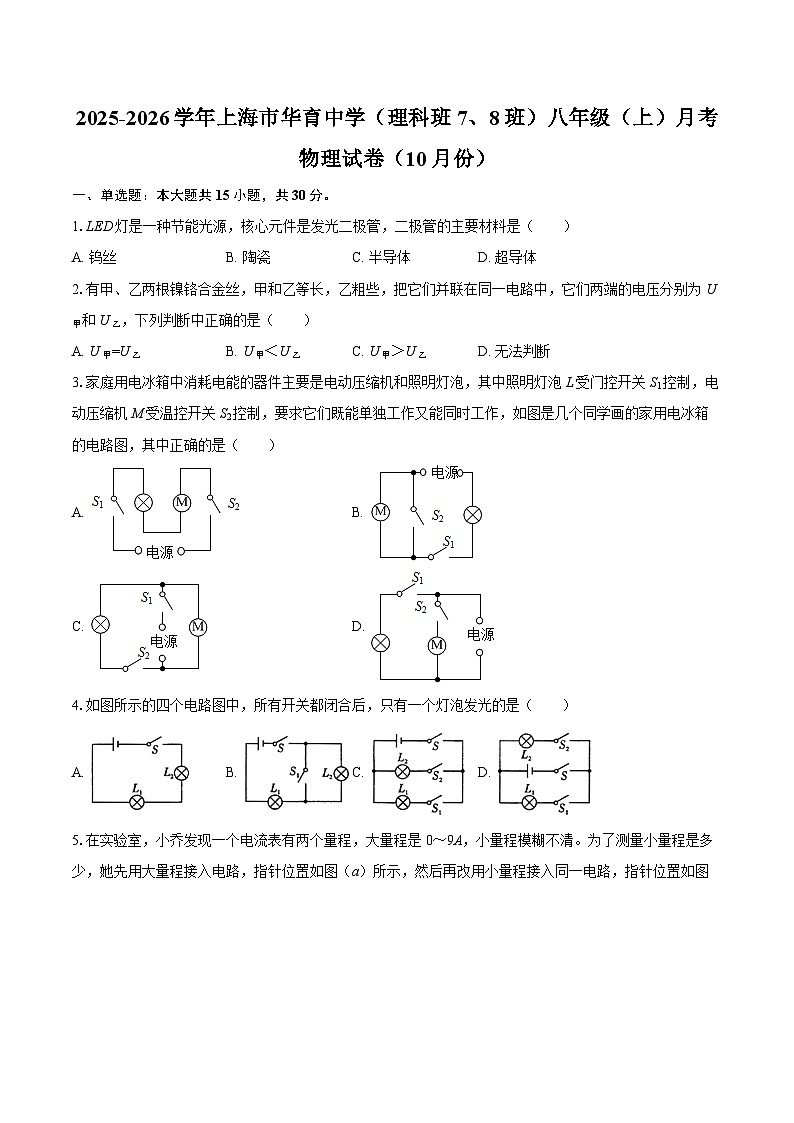

1.LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（ ）
A. 钨丝B. 陶瓷C. 半导体D. 超导体
2.有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（ ）
A. U甲=U乙B. U甲＜U乙C. U甲＞U乙D. 无法判断
3.家庭用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡，其中照明灯泡L受门控开关S1控制，电动压缩机M受温控开关S2控制，要求它们既能单独工作又能同时工作，如图是几个同学画的家用电冰箱的电路图，其中正确的是（ ）
A. B.
C. D.
4.如图所示的四个电路图中，所有开关都闭合后，只有一个灯泡发光的是（ ）
A. B. C. D.

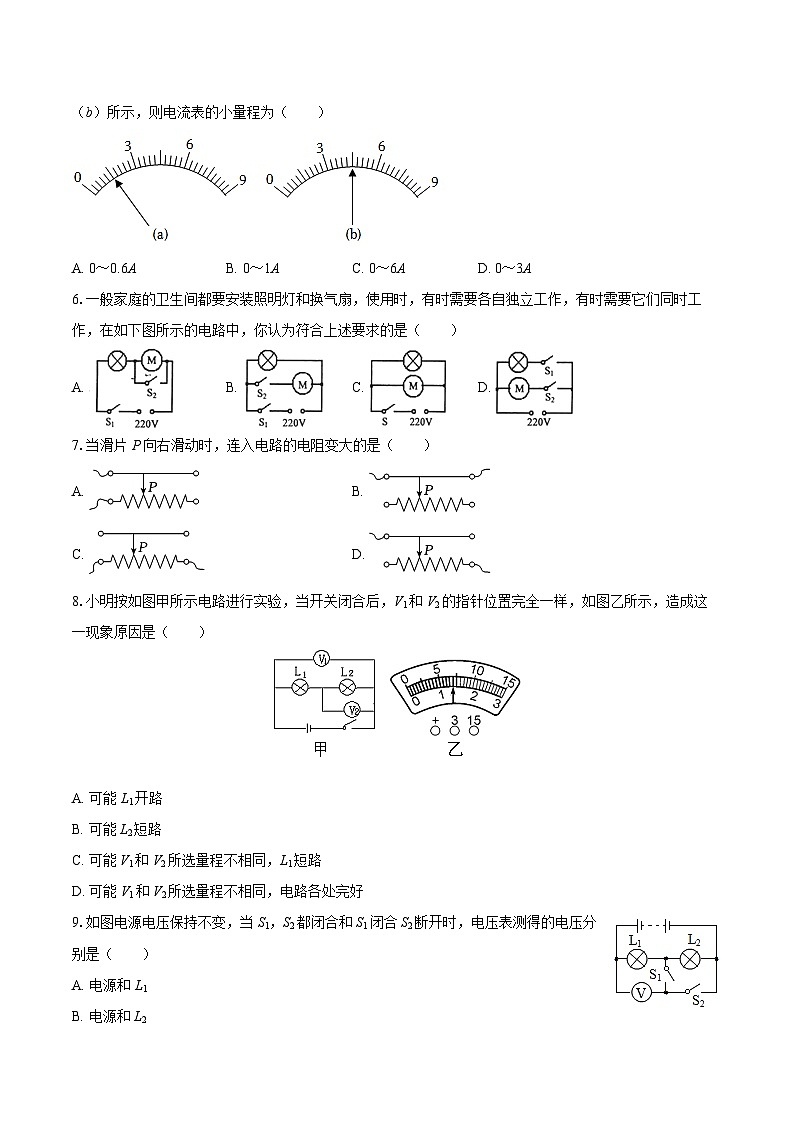

5.在实验室，小乔发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针位置如图（b）所示，则电流表的小量程为（ ）
A. 0～0.6AB. 0～1AC. 0～6AD. 0～3A
6.一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如下图所示的电路中，你认为符合上述要求的是（ ）
A. B. C. D.
7.当滑片P向右滑动时，连入电路的电阻变大的是（ ）
A. B.
C. D.
8.小明按如图甲所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象原因是（ ）
A. 可能L1开路
B. 可能L2短路
C. 可能V1和V2所选量程不相同，L1短路
D. 可能V1和V2所选量程不相同，电路各处完好
9.如图电源电压保持不变，当S1，S2都闭合和S1闭合S2断开时，电压表测得的电压分别是（ ）
A. 电源和L1
B. 电源和L2
C. L2和L1
D. L1和L2

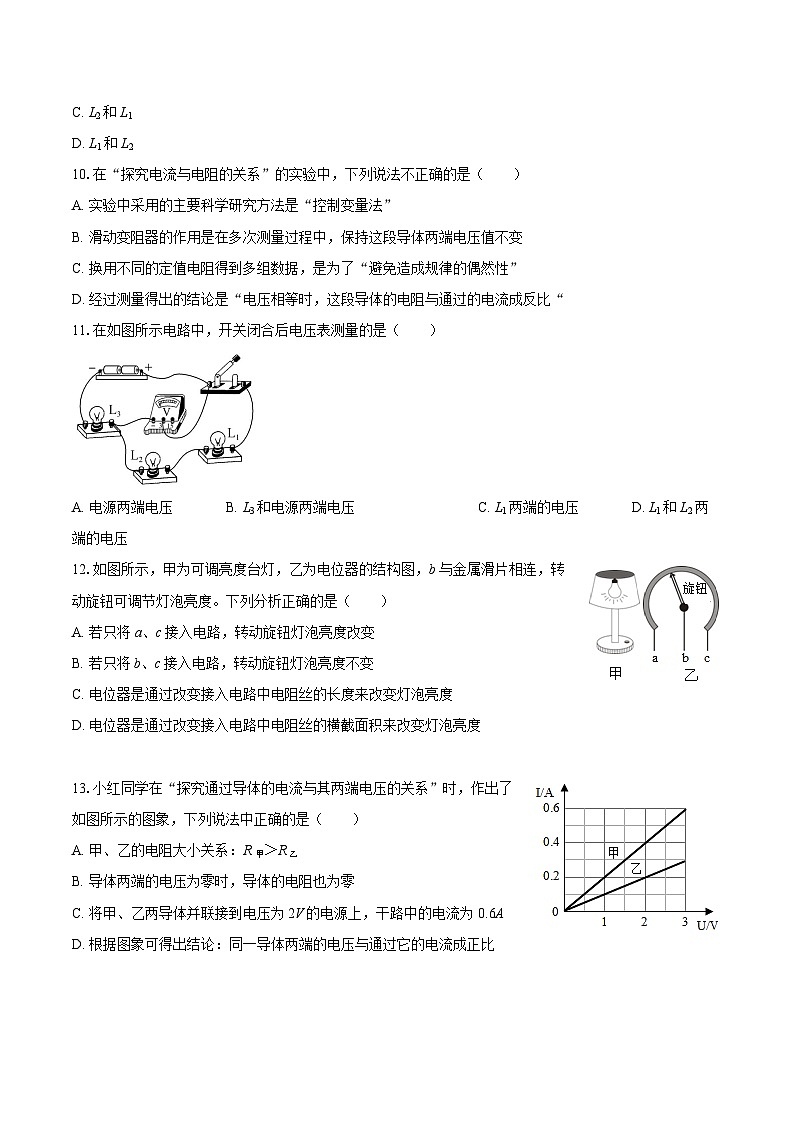

10.在“探究电流与电阻的关系”的实验中，下列说法不正确的是（ ）
A. 实验中采用的主要科学研究方法是“控制变量法”
B. 滑动变阻器的作用是在多次测量过程中，保持这段导体两端电压值不变
C. 换用不同的定值电阻得到多组数据，是为了“避免造成规律的偶然性”
D. 经过测量得出的结论是“电压相等时，这段导体的电阻与通过的电流成反比“
11.在如图所示电路中，开关闭合后电压表测量的是（ ）
A. 电源两端电压B. L3和电源两端电压C. L1两端的电压D. L1和L2两端的电压
12.如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（ ）
A. 若只将a、c接入电路，转动旋钮灯泡亮度改变
B. 若只将b、c接入电路，转动旋钮灯泡亮度不变
C. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
13.小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（ ）
A. 甲、乙的电阻大小关系：R甲＞R乙
B. 导体两端的电压为零时，导体的电阻也为零
C. 将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D. 根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
14.小语利用如图的电路探究“导体中电流跟电阻的关系”，电源电压保持不变，更换阻值不同的电阻R2，通过调节滑动变阻器接入电路的电阻R1，正确完成实验，记录各次实验中电压表示数U和电流表示数I，描点画出下列四幅图，其中最接近实际的是（ ）
A.
B.
C.
D.
15.小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I-图象，如图乙，由图可知（ ）
A. 定值电阻两端电压控制为2V不变
B. 当电流为0.2A时，电阻R为0.1Ω
C. 当滑片向右移时，电压表数变大
D. 当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1：2
二、填空题：本大题共4小题，共8分。
16.如图甲所示的电路中，电源电压保持4.5V不变，电压表量程为“0-3V“，电流表量程为“0-0.6A“，灯泡上标有“3.8V10Ω“字样。闭合开关，将滑片P滑到某一位置时，电压表示数如图乙所示，此时灯泡的两端电压为______V；当滑动变阻器断路时，______表可能被烧坏。
17.如图所示，闭合开关后，电压表V1测量______两端的电压：电压表V2测量______两端的电压：通过灯L1的电流I1与通过灯L2的电流I2的关系是：I1______（选填“＞”、“=”或“＜”）I2
18.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示，电池的正极是______（填“锌片”或“铜片”）。
19.如图所示，是一种自动测定油箱内油面高度的装置，其中油量表是用______表改装的；当油箱中的油面下降时，R的电阻值将______。（选填“增大”、“减小”或“不变”）
三、作图题：本大题共2小题，共4分。
20.根据电路图，用笔画线代替导线，将图中的实物连接起来使之完整。
21.如图所示电路中有两个小灯，请在图中〇内，分别填入“A”、“V”或“×”的符号，要使电路正确。
四、实验探究题：本大题共1小题，共6分。
22.小毅同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4V不变，可用的定值电阻有R1、20欧、30欧各一个。
（1）请用笔画线代替导线，将甲图中实物电路连接完整。
（2）开关闭合前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端，这是为______。
（3）实验过程中，移动滑片的目的是______。
（4）第一次实验时，电流表的示数如图乙所示，此时定值电阻的阻值为______Ω。
（5）接下来的操作是______；将滑片向______移动，直到______。
五、综合题：本大题共2小题，共20分。
23.在如图所示电路的“〇”中填上适当的电表符号，填上后要求灯L1和L2均能正常发光。
24.在如图所示的电路中，电源电压为18伏且保持不变，R2的阻值为20欧，闭合开关S，电流表示数如图（a）所示。
（1）R1的阻值为______欧。此时R2两端的电压大小为______伏。
（2）小屹同学认为只要将电压表的连接导线从c改接到a点，电压表就能直接测出R1两端电压。你觉得他的想法______（可行/不可行），理由是______。
（3）保持各电表量程不变，用滑动变阻器R0（标有“50欧1安”字样）替换电阻R1、R2中的一个，闭合开关S，在不超电表量程的条件下，移动变阻器滑片，使两电表指针偏离零刻度线的角度相同。通过计算说明变阻器R0替换的电阻，及此时电流表示数。
1.【答案】C
2.【答案】A
3.【答案】D
4.【答案】B
5.【答案】D
6.【答案】D
7.【答案】A
8.【答案】D
9.【答案】A
10.【答案】D
11.【答案】D
12.【答案】C
13.【答案】C
14.【答案】A
15.【答案】A
16.【答案】3.3 电压
17.【答案】L1 L2 =
18.【答案】铜片
19.【答案】电压 减小
20.【答案】
21.【答案】或或
22.【答案】；
A；保护电路；
控制定值电阻两端电压相同；
12；
更换20欧、30欧定值电阻；右；电压表示数为2.4V
23.【答案】答：要使两灯都能发光，上面的“〇”中应填入电流表，这样电流经过电流表发生分流，电流分别经过L1、L2，两灯并联且都能发光；下面的“〇”中应填入电压表，因为这个“〇”与灯泡是并联的。见答图：

24.【答案】25；8；
不可行；电压表正负接线柱接反了； 变阻器R0替换的电阻R2，此时电流表示数为0.36A
