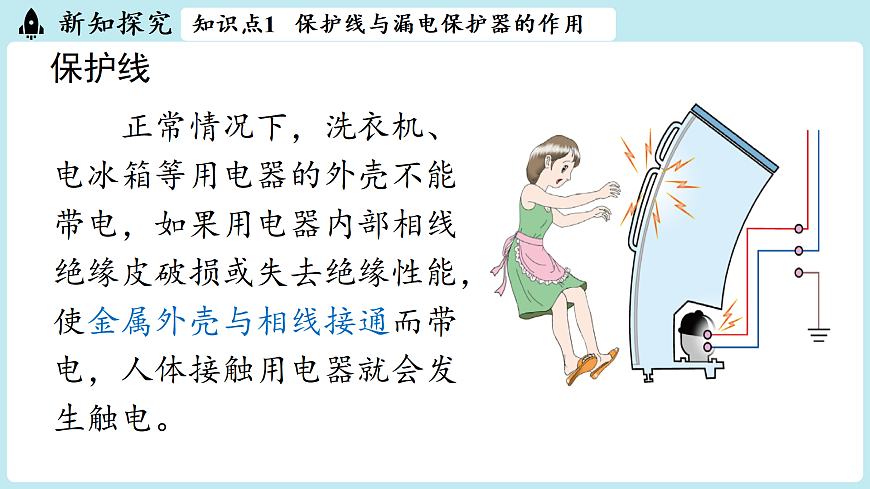

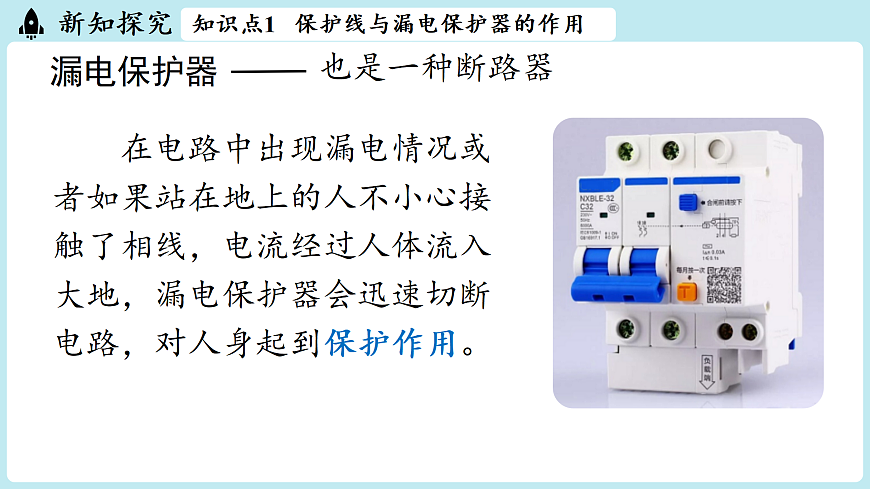

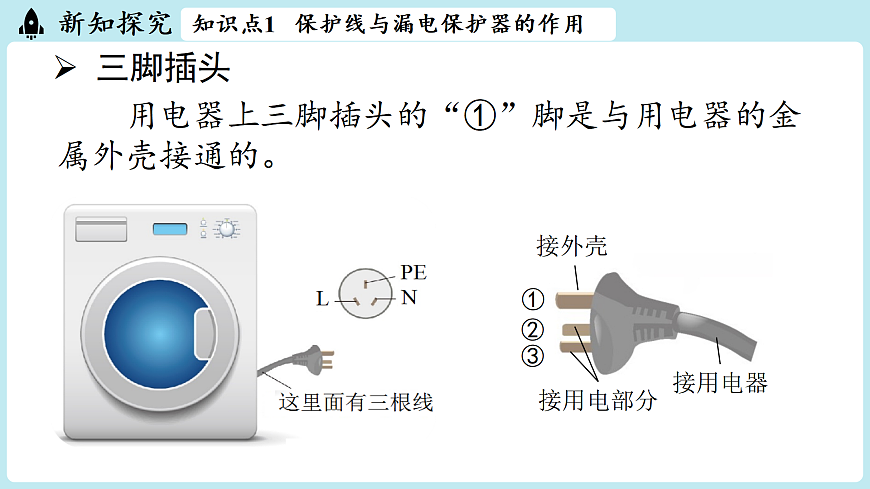

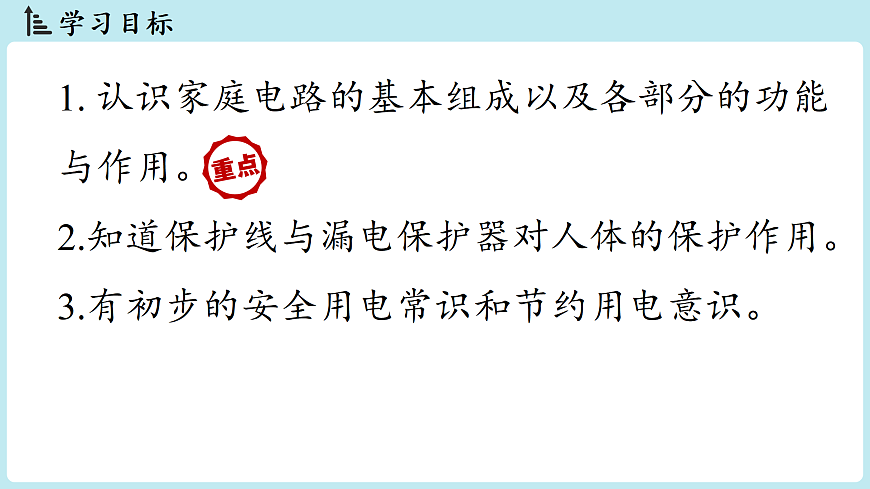

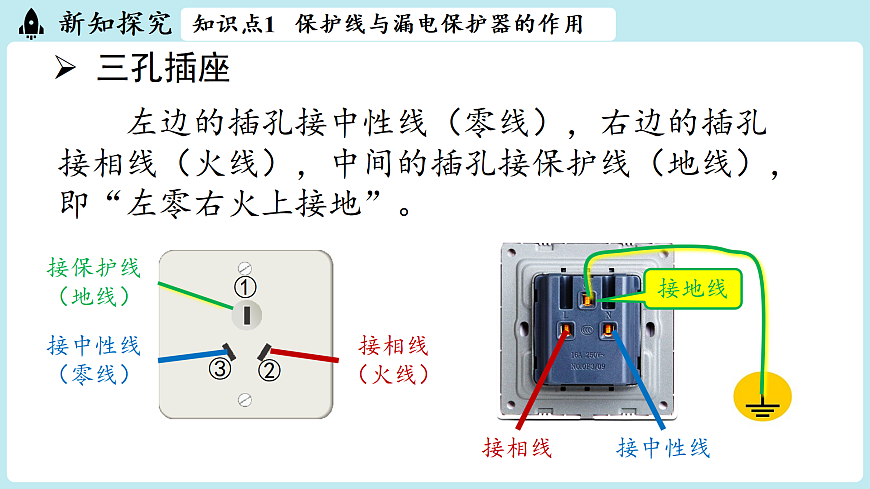

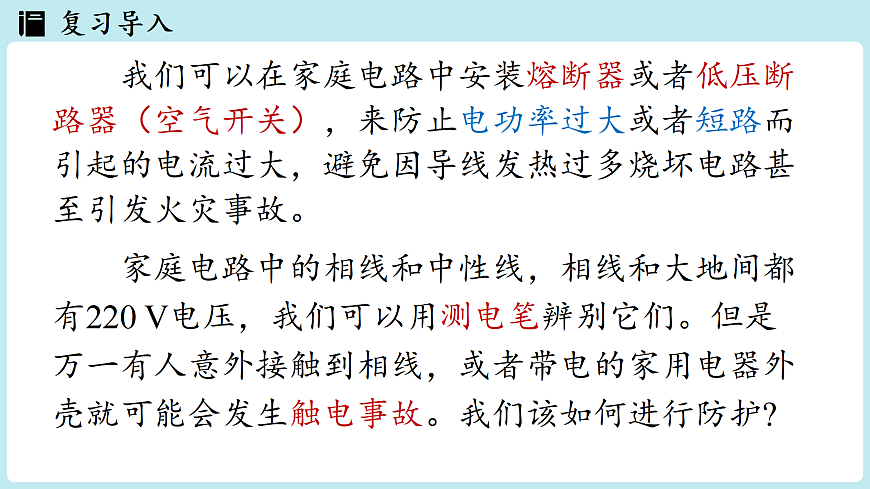

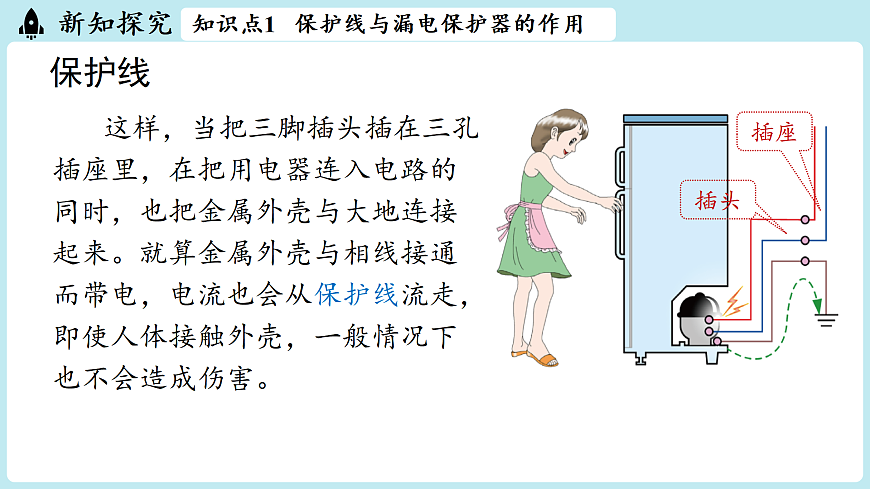

第十九章 生活用电 九下物理 RJ第2节 家庭电路的基本组成 第2课时1. 认识家庭电路的基本组成以及各部分的功能与作用。2.知道保护线与漏电保护器对人体的保护作用。3.有初步的安全用电常识和节约用电意识。学习目标复习导入 家庭电路中的相线和中性线，相线和大地间都有220 V电压，我们可以用测电笔辨别它们。但是万一有人意外接触到相线，或者带电的家用电器外壳就可能会发生触电事故。我们该如何进行防护? 我们可以在家庭电路中安装熔断器或者低压断路器（空气开关），来防止电功率过大或者短路而引起的电流过大，避免因导线发热过多烧坏电路甚至引发火灾事故。新知探究知识点1 保护线与漏电保护器的作用 保护线 正常情况下，洗衣机、电冰箱等用电器的外壳不能带电，如果用电器内部相线绝缘皮破损或失去绝缘性能，使金属外壳与相线接通而带电，人体接触用电器就会发生触电。新知探究知识点1 保护线与漏电保护器的作用 三孔插座 左边的插孔接中性线（零线），右边的插孔接相线（火线），中间的插孔接保护线（地线），即“左零右火上接地”。接相线（火线）接保护线（地线）接中性线（零线）接地线接相线接中性线③①②三脚插头新知探究知识点1 保护线与漏电保护器的作用 用电器上三脚插头的“①”脚是与用电器的金属外壳接通的。新知探究知识点1 保护线与漏电保护器的作用 这样，当把三脚插头插在三孔插座里，在把用电器连入电路的同时，也把金属外壳与大地连接起来。就算金属外壳与相线接通而带电，电流也会从保护线流走，即使人体接触外壳，一般情况下也不会造成伤害。保护线插头插座新知探究知识点1 保护线与漏电保护器的作用 漏电保护器 在电路中出现漏电情况或者如果站在地上的人不小心接触了相线，电流经过人体流入大地，漏电保护器会迅速切断电路，对人身起到保护作用。也是一种断路器例1.如图所示是一个安装在卧室墙上的三孔插座，安装符合安全用电要求，下列说法正确的是（　　）典型例题A．①孔和③孔之间的电压是220 VB．①孔所接的导线通过插头与用电器的金属外壳相连C．将一根导线的两端金属部分别插入①孔和③孔，会造成短路D．正确使用测电笔分别测试三个孔，氖管不发光的孔接的是中性线③①②接相线接保护线接中性线解析：A.保护线和中性线之间的电压为0 V；B.正确；C.同A，不会短路；D.氖管不发光，该孔所接的是中性线和保护线。B练习1.如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）练习应用解析：空气开关的作用是当电路中的电流过大时自动切断电源而保护电路；漏电保护器的作用是当发生漏电时自动切断电源，防止人体触电事故的发生。A.当电灯电流过大时，空气开关③会跳闸B.当插座漏电时，空气开关①会跳闸C.当空调电流过大时，漏电保护器会迅速切断电路D.空气开关跳闸，问题解决后，必须更换新的空气开关A新知探究知识点2 家庭电路的基本组成家庭电路的基本组成 由进户线、电能表、总开关（含保险装置）、插座、用电器、导线等组成。计量所消耗的电能断开时，室内全部电路与外面的输电线分离，保证安全接家用电器发电厂新知探究知识点2 家庭电路的基本组成 为了能够更加合理、安全地分配电能以及方便用户维修操作，有的家庭还设有室内配电箱。根据实际用电需求，可将家庭电路规划为若干分支回路，由配电箱将导线引入各个房间内，进行供电。新知探究想想议议 说一说图中设计了几条分支回路吗? 每条分支回路的主要用途有哪些?知识点2 家庭电路的基本组成新知探究知识点2 家庭电路的基本组成三条分支回路：其他插座、空调插座和照明分支回路。空调专用各分支回路互不影响接用电器照明新知探究知识点2 家庭电路的基本组成 将卫生间、厨房等房间的插座另成回路，且加装漏电保护器，形成更多的分支回路，各分支回路之间互不影响。例2.请用笔画线表示导线，将图中的电灯、开关和插座接入家庭电路中。典型例题解析： 为防止触电事故，在三孔插座中，除两个孔分别接相线和中性线外，还有一个孔接在保护线上；从安全角度考虑，控制电灯的开关要连接在相线和电灯之间。课堂小结家庭电路的基本组成电流过大的防护家庭电路的基本组成相线和中性线的辨别熔断器、低压断路器测电笔保护线与漏电保护器防止触电进户线—电能表—总开关（含保险）—插座和用电器等1.观察家里的三脚插头，它的三只“脚”中哪只更长? 为什么要这样设计? 随堂练习解析： 三脚插头中接地线的那只脚更长。这样设计是为了在插入插座时，接地线先接通，电器金属外壳先接地；拔出时，接地线后断开，能全程保障电器外壳接地，防止漏电时人触电，提升用电安全性。A. 洗衣机只能在220 V的电压下工作B. 洗衣机正常工作时，10 s内会产生1 500 J的热量C. 洗衣机外壳和相线绝缘损坏，外壳带电时，总电路中的保险丝会熔断D. 洗衣机外壳和相线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流2. 某款洗衣机的铭牌标有“220 V　150 W”。下列说法正确的是（ 　）随堂练习D正常工作不是电热器电流过大才会熔断A. 应在A处接开关，B处接灯泡B. 插座上接入电风扇后，与灯泡是并联的C. 用测电笔接触插座的左孔，氖管会发光D. 若控制灯泡的开关短路，则保险丝会熔断3.如图所示，这是家庭电路的一部分，若在图中A和B位置分别接入一盏电灯和开关，下列相关说法正确的是（　　）随堂练习接在相线和电灯间中性线闭合状态B4.如图甲所示的是一个常用的插线板。正常情况下，插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可以提供工作电压。某同学在使用时发现，即使指示灯损坏，在开关闭合时插孔也能提供工作电压。根据上述现象，你认为指示灯和开关是怎样连接的? 请在图乙中画出开关、指示灯和插孔的连接方式，并把插线板与电源线接通。随堂练习解析：（1）指示灯和开关是并联的。随堂练习（2）如图。4.请在图乙中画出开关、指示灯和插孔的连接方式，并把插线板与电源线接通。解析：
