2025-2026学年北京市通州区运河中学九年级（上）月考物理试卷（10月份）-自定义类型

这是一份2025-2026学年北京市通州区运河中学九年级（上）月考物理试卷（10月份）-自定义类型，共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

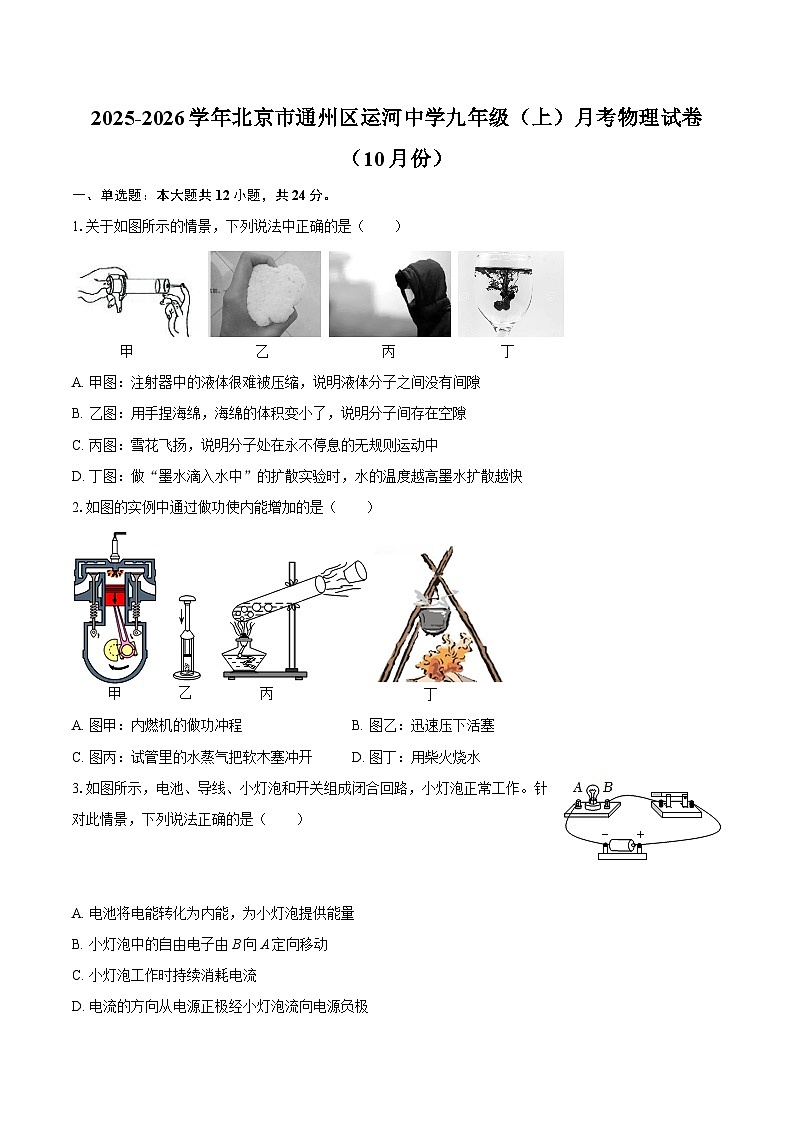

1.关于如图所示的情景，下列说法中正确的是（ ）
A. 甲图：注射器中的液体很难被压缩，说明液体分子之间没有间隙
B. 乙图：用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C. 丙图：雪花飞扬，说明分子处在永不停息的无规则运动中
D. 丁图：做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
2.如图的实例中通过做功使内能增加的是（ ）
A. 图甲：内燃机的做功冲程B. 图乙：迅速压下活塞
C. 图丙：试管里的水蒸气把软木塞冲开D. 图丁：用柴火烧水
3.如图所示，电池、导线、小灯泡和开关组成闭合回路，小灯泡正常工作。针对此情景，下列说法正确的是​（ ）
A. 电池将电能转化为内能，为小灯泡提供能量
B. 小灯泡中的自由电子由B向A定向移动
C. 小灯泡工作时持续消耗电流
D. 电流的方向从电源正极经小灯泡流向电源负极

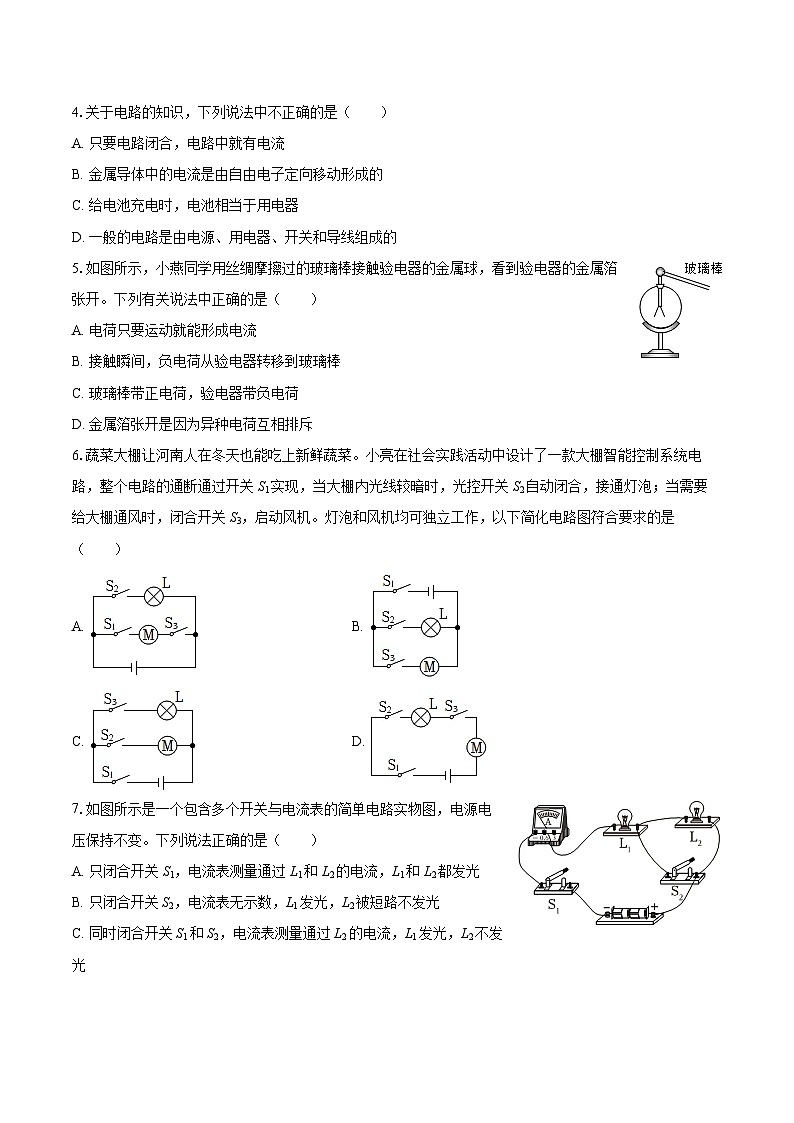

4.关于电路的知识，下列说法中不正确的是（ ）
A. 只要电路闭合，电路中就有电流
B. 金属导体中的电流是由自由电子定向移动形成的
C. 给电池充电时，电池相当于用电器
D. 一般的电路是由电源、用电器、开关和导线组成的
5.如图所示，小燕同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开。下列有关说法中正确的是（ ）
A. 电荷只要运动就能形成电流
B. 接触瞬间，负电荷从验电器转移到玻璃棒
C. 玻璃棒带正电荷，验电器带负电荷
D. 金属箔张开是因为异种电荷互相排斥
6.蔬菜大棚让河南人在冬天也能吃上新鲜蔬菜。小亮在社会实践活动中设计了一款大棚智能控制系统电路，整个电路的通断通过开关S1实现，当大棚内光线较暗时，光控开关S2自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S3，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（ ）
A. B.
C. D.

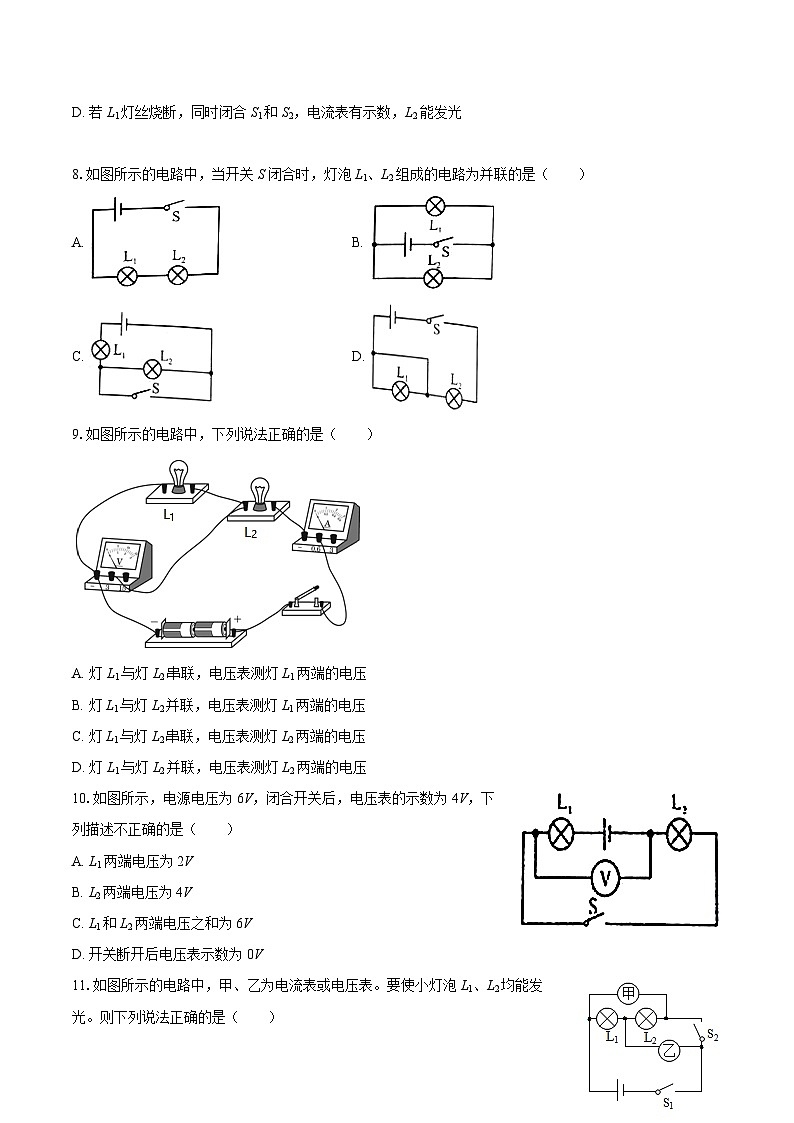

7.如图所示是一个包含多个开关与电流表的简单电路实物图，电源电压保持不变。下列说法正确的是（ ）
A. 只闭合开关S1，电流表测量通过L1和L2的电流，L1和L2都发光
B. 只闭合开关S2，电流表无示数，L1发光，L2被短路不发光
C. 同时闭合开关S1和S2，电流表测量通过L2的电流，L1发光，L2不发光
D. 若L1灯丝烧断，同时闭合S1和S2，电流表有示数，L2能发光
8.如图所示的电路中，当开关S闭合时，灯泡L1、L2组成的电路为并联的是（ ）
A. B.
C. D.
9.如图所示的电路中，下列说法正确的是（ ）
A. 灯L1与灯L2串联，电压表测灯L1两端的电压
B. 灯L1与灯L2并联，电压表测灯L1两端的电压
C. 灯L1与灯L2串联，电压表测灯L2两端的电压
D. 灯L1与灯L2并联，电压表测灯L2两端的电压
10.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A. L1两端电压为2V
B. L2两端电压为4V
C. L1和L2两端电压之和为6V
D. 开关断开后电压表示数为0V
11.如图所示的电路中，甲、乙为电流表或电压表。要使小灯泡L1、L2均能发光。则下列说法正确的是（ ）
A. S1、S2都闭合，甲为电流表，乙为电压表
B. S1、S2都闭合，甲为电压表，乙为电流表
C. S1闭合、S2断开，甲、乙均为电压表
D. S1闭合、S2断开，甲、乙均为电流表
12.如图所示的电路，电源电压不变。闭合开关，通过L1的电流是0.2A，通过电流表A1的电流是0.7A，通过电流表A2的电流是0.5A，则下列说法正确的是（ ）
A. 通过L2的电流是0.4A
B. 通过L3的电流是0.3A
C. 电流表A的示数是1.2A
D. 电流表A的示数是0.9A
二、多选题：本大题共3小题，共6分。
13.关于内能及其利用，下列说法正确的是（ ）
A. 一切物体都具有内能
B. 足球运动越慢，它的内能越小
C. 冬天搓手取暖，是通过做功的方式改变内能
D. 热机的功率大，效率就一定高
14.关于如图所示的各种电现象，下列解释错误的是（ ）
A. 图甲：用丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中丝绸得到了电子
B. 图乙：验电器A中正电荷通过金属棒流向验电器B，使验电器B中的金属箔带同种正电荷而张开
C. 图丙：摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
D. 图丁：用细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球一定带有异种电荷
15.琪琪设计并画出了如图所示的电路图。关于该电路图，下列说法正确的是（ ）
A. 只闭合开关S1，只有灯泡L2发光
B. 只闭合开关S2，两个灯泡并联
C. 当三个开关都闭合时，两个灯泡串联
D. 当三个开关都闭合时，电路短路
三、填空题：本大题共4小题，共8分。
16.如图所示，电流表的示数为 A。
17.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是______V，电池的正极是______（选填“锌片”或“铜片”）。
18.如图甲所示，磨平的铅块能紧紧地“粘”在一起，说明分子之间有______力；如乙图所示，老师向装有少量水的瓶子内不断打气，当瓶塞跳起来时，水蒸气内能______（选填“增加”或“减小”），看到瓶内出现白雾，白雾是水蒸气______（填物态变化名称）形成的小水滴。
19.如图所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出。这是通过______的方式将水蒸气的内能转化为塞子的机械能（选填“做功”或“热传递”）。图______（选填“甲”或“乙”）中汽油机的工作过程与这一实验过程中原理是一致的。
四、作图题：本大题共1小题，共1分。
20.根据实物图画出电路图。
五、实验探究题：本大题共4小题，共19分。
21.如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是50g,烧杯内的液体质量和初温也相同。
（1）比较不同燃料的热值，应选择______两图进行实验，实验时要观察液体的温度变化量比较两种燃料的热值大小；比较不同物质的比热容，应选择______两图进行实验；
（2）比较不同物质的比热容，选用如图合适装置加热相同一段时间后，绘制出温度时间图像（如图戊），由图像可看出液体a的比热容______（选填“大于”、“小于”或“等于”）液体b的比热容。
22.如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
（1）在连接电路时，开关应处于______状态。
（2）图甲中电流表测量的是通过灯泡______的电流；
（3）小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是______。
（4）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是______A。
（5）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线______（选填“a“、“b”、“c”）的右端接在电流表的______（选填“3”、“0.6”、“-”）接线柱上。
（6）闭合开关后，小明发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，请你帮他想出一种简单可行的判断方法______。
23.在“探究串联电路电压规律”实验中，某同学把两只小灯泡L1、L2串联起来接到电源上，如图甲所示。
（1）闭合开关，两只小灯泡均能发光，测量的结果为：UAB=1.5V，UBC=1.5V，UAC=3V，根据以上测量结果可知：该同学选用的两只小灯泡的规格是______（选填“相同”或“不相同”）的，由此______（选填“能”或“不能”）得到普遍规律；
（2）通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压的关系式为______（用图中所给的符号表示）；
小明在研究并联电路的电流规律时，所用实验器材如图2所示，请完成下列任务：
（3）如表所示记录了实验过程中得到的部分数据，电流表A3的示数如图3所示，请将该数据填入表格中；
（4）在误差允许范围内，分析表中的数据可初步得到的结论是______，同学们指出实验次数太少，需要更换不同规格的灯泡进行多次实验，这样做的目的是为了______。
24.利用两端电压不变的电源、两个电流表、两个不同规格的小灯泡、滑动变阻器、开关和导线若干，探究在串联电路中，流入第二个灯泡的电流I2与流入第一个灯泡的电流I1是否相等。
（1）画出实验电路图。
（2）画出实验数据记录表格。
六、计算题：本大题共2小题，共9分。
25.牛顿小组的同学在做“探究串联电路电压特点”的实验时连接了如图（a）所示电路。V1和V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为如图（b）所示，请你计算：

（1）灯泡L1和L2两端的电压；
（2）若将灯泡L1和L2改接为如图所示（c）的电路，电源电压保持不变，闭合开关后灯泡L1和L2都发光，此时A1电流表的示数为1.5A，电流表A2的示数为1.2A，则通过灯泡L2的电流和L2两端的电压。
26.在如图所示的电路中，L1和L2为两只灯泡，当开关闭合后电流表A1、A2的示数分别为0.5A和0.2A，电压表V的示数为3V，求：
（1）灯泡L1和L2两端的电压分别是多少？
（2）电源电压是多少？
（3）流过灯泡L1和L2的电流分别是多少？
七、综合题：本大题共1小题，共3分。
27.阅读材料，回答下列问题。
新能源汽车
近年来，汽车在给人们带来便利的同时，也给环境造成非常大的压力，于是新能源汽车就应运而生了，很多汽车生产厂家为了迎合消费者的观念，生产了油电混动汽车。某款油电混动汽车不仅可以使用电力当作动力，也可以使用汽油当作动力。当车辆快速行驶或蓄电池储存电能过低时，只有内燃机工作，既向车轮输出能量，又给蓄电池充电，从而提高能量利用率（能量利用率指有效利用能量占全部能量的百分比）。并且该油电混动汽车行驶时，“油门”踏板一旦被松开，汽车便启动动力回收系统，将减速运动时的部分动能转化为电能储存在电池组中，进一步提高能量利用率。
（1）利用充电桩对汽车蓄电池充电时，蓄电池相当于电路中的______（选填“电源”“开关”或“用电器”）。
（2）启用动力回收系统后，刹车距离比不启用时要______（选填“长”或“短”）。
（3）某次测试时，测试人员驾驶一辆油电混动汽车在平直公路上以50km/的速度匀速行驶2h,消耗燃油10kg,这些汽油完全燃烧放出的热量为______J。（燃油热值q=4.72×107J/kg）
1.【答案】D
2.【答案】B
3.【答案】D
4.【答案】A
5.【答案】B
6.【答案】C
7.【答案】A
8.【答案】B
9.【答案】A
10.【答案】D
11.【答案】D
12.【答案】D
13.【答案】AC
14.【答案】BD
15.【答案】AD
16.【答案】2.6
17.【答案】0.5 铜片
18.【答案】引 减小 液化
19.【答案】做功 乙
20.【答案】解：
由实物图知，灯泡L与电动机并联，开关S1在灯泡L支路上，开关S2在电动机支路上，电路图如图所示。

21.【答案】甲乙；甲丙； 小于
22.【答案】断开 L2 电流表量程选择太小 1.2 b - 从灯座上取下一盏灯泡，若另一盏灯泡仍发光则是并联，反之是串联
23.【答案】相同；不能； UAC=UAB+UBC； 0.52； 并联电路干路电流等于各支路电流之和；得出普遍性的规律
24.【答案】答：（1）从电源正极依次串联电流表A1、灯LA、LB、电流表A2、滑动变阻器以及开关回到电源负极，接入滑动变阻器可以多次测量如下图所示：

（2）根据记录的物理量，实验数据记录表如下所示：

25.【答案】解：（1）由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；
串联电路总电压等于各部分电路两端的电压之和，由图b所示电压表可知，两电压表指针位置相同，
则电压表V1的量程为0～15V，分度值为0.5V，示数为6V，电压表V2的量程为0～3V，分度值为0.1V，示数为1.2V；
则灯L1两端电压为1.2V，灯L2两端电压U2=U-U1=6V-1.2V=4.8V；
（2）由图c所示电路可知，两灯泡并联，电流表A2测L1支路电流，电流表A1测干路电流，
通过L2的电流：I2=I-I1=1.5A-1.2A=0.3A；
灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。
答：（1）L1两端电压为1.2V，L2两端的电压为4.8V；
（2）通过L2的电流为0.3A，L2两端的电压为6V。
26.【答案】解：（1）由电路图可知，L1和L2并联，电压表测量的是L2两端的电压，
由并联电路电压规律可知，L2两端的电压等于L1两端的电压，且等于电源电压。
所以灯泡L1和L2两端的电压U1=U2=3V；
（2）电源电压U=U2=3V；
（3）由图可知，电流表A1测量的是干路的电流，即Ⅰ=0.5A，电流表A2测量的是L2的电流，则流过灯泡L2的电流I2=0.2A，
由并联电路电流的规律可知，流过灯泡L1的电流I1=I-I2=0.5A-0.2A=0.3A。
答：（1）灯泡L1和L2两端的电压都为3V；
（2）电源电压是3V；
（3）流过灯泡L1的电流为0.3A，流经灯泡L2的电流是0.2A。
27.【答案】用电器； 短； 4.72×108 A1的示数I1/A
A2的示数I2/A
A3的示数I3/A
0.2
0.3
______
I1/A






I2/A
