内蒙古鄂伦春自治旗2024-2025学年九年级上学期第二次阶段性测试物理试卷

这是一份内蒙古鄂伦春自治旗2024-2025学年九年级上学期第二次阶段性测试物理试卷，共8页。试卷主要包含了选择题，实验题，综合应用题等内容，欢迎下载使用。

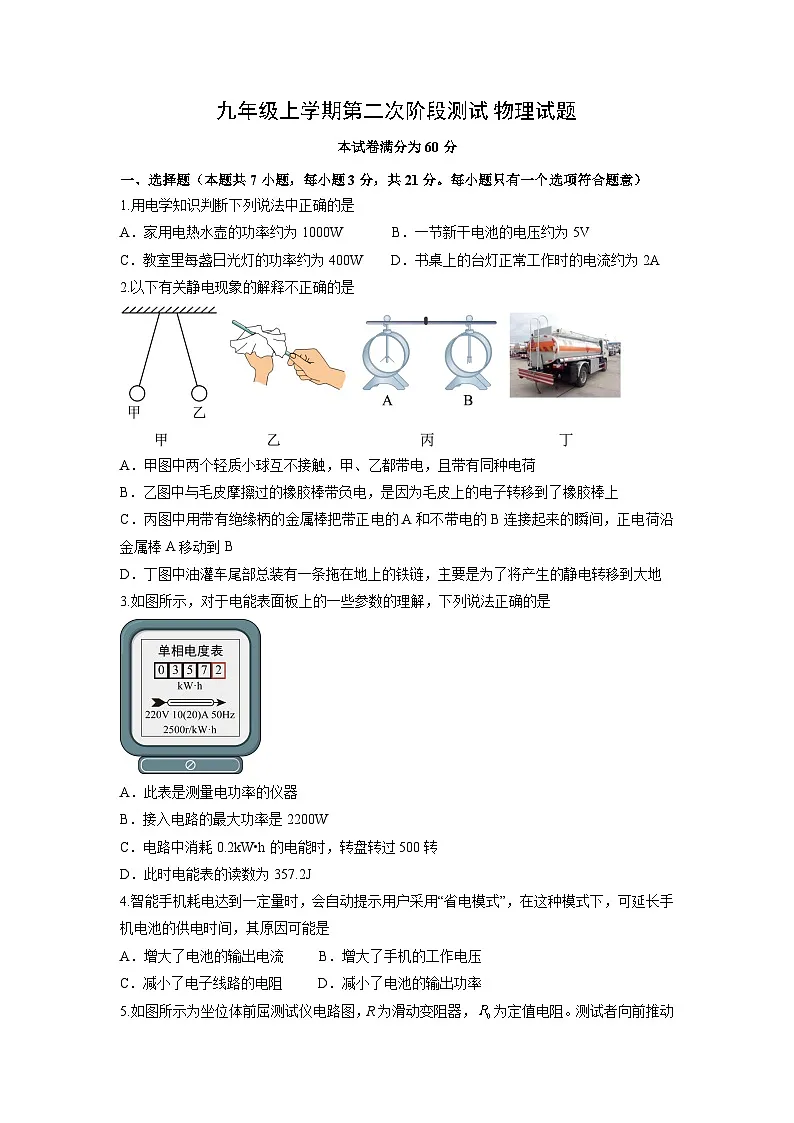

一、选择题（本题共7小题，每小题3分，共21分。每小题只有一个选项符合题意）
1.用电学知识判断下列说法中正确的是
A．家用电热水壶的功率约为1000W B．一节新干电池的电压约为5V
C．教室里每盏日光灯的功率约为400W D．书桌上的台灯正常工作时的电流约为2A
2.以下有关静电现象的解释不正确的是
A．甲图中两个轻质小球互不接触，甲、乙都带电，且带有同种电荷
B．乙图中与毛皮摩擦过的橡胶棒带负电，是因为毛皮上的电子转移到了橡胶棒上
C．丙图中用带有绝缘柄的金属棒把带正电的A和不带电的B连接起来的瞬间，正电荷沿金属棒A移动到B
D．丁图中油灌车尾部总装有一条拖在地上的铁链，主要是为了将产生的静电转移到大地
3.如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是
A．此表是测量电功率的仪器
B．接入电路的最大功率是2200W
C．电路中消耗0.2kW•h的电能时，转盘转过500转
D．此时电能表的读数为357.2J
4.智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长手机电池的供电时间，其原因可能是
A．增大了电池的输出电流 B．增大了手机的工作电压
C．减小了电子线路的电阻 D．减小了电池的输出功率

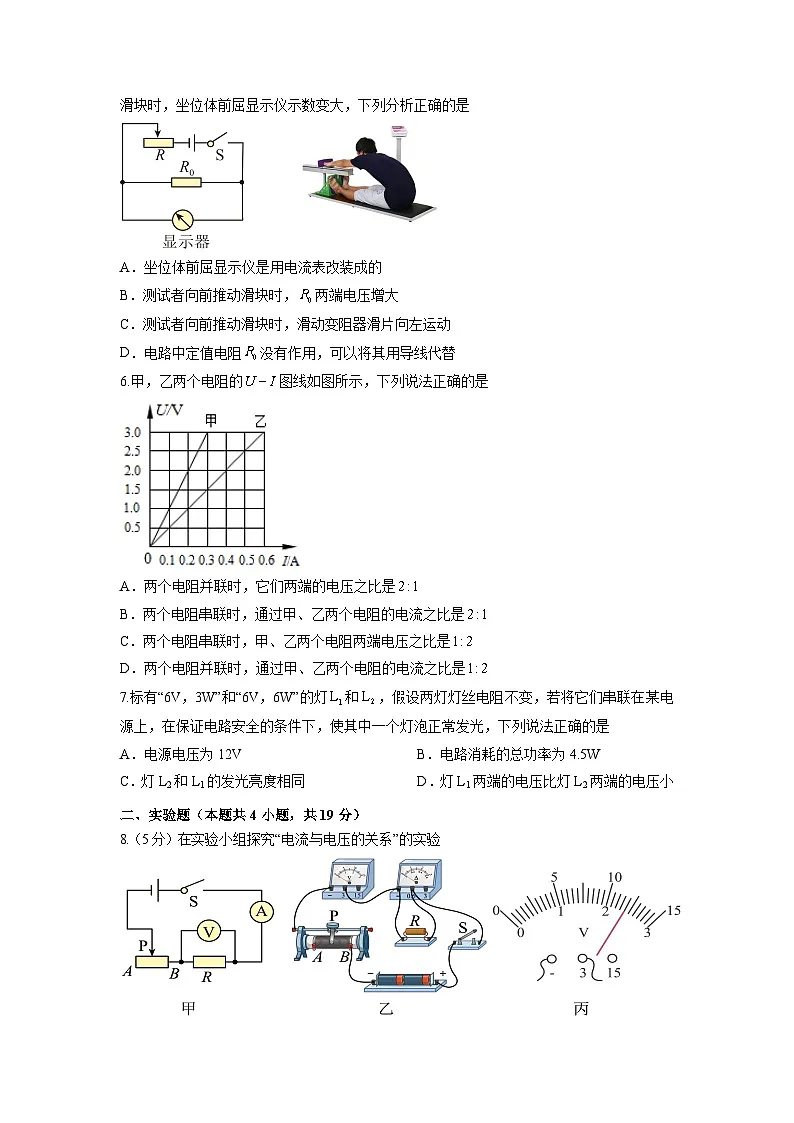

5.如图所示为坐位体前屈测试仪电路图，R为滑动变阻器，为定值电阻。测试者向前推动滑块时，坐位体前屈显示仪示数变大，下列分析正确的是
A．坐位体前屈显示仪是用电流表改装成的
B．测试者向前推动滑块时，两端电压增大
C．测试者向前推动滑块时，滑动变阻器滑片向左运动
D．电路中定值电阻没有作用，可以将其用导线代替
6.甲，乙两个电阻的图线如图所示，下列说法正确的是
A．两个电阻并联时，它们两端的电压之比是
B．两个电阻串联时，通过甲、乙两个电阻的电流之比是
C．两个电阻串联时，甲、乙两个电阻两端电压之比是
D．两个电阻并联时，通过甲、乙两个电阻的电流之比是
7.标有“6V，3W”和“6V，6W”的灯和，假设两灯灯丝电阻不变，若将它们串联在某电源上，在保证电路安全的条件下，使其中一个灯泡正常发光，下列说法正确的是
A．电源电压为12V B．电路消耗的总功率为4.5W
C．灯L2和L1的发光亮度相同 D．灯L1两端的电压比灯L2两端的电压小
二、实验题（本题共4小题，共19分）
8.（5分）在实验小组探究“电流与电压的关系”的实验

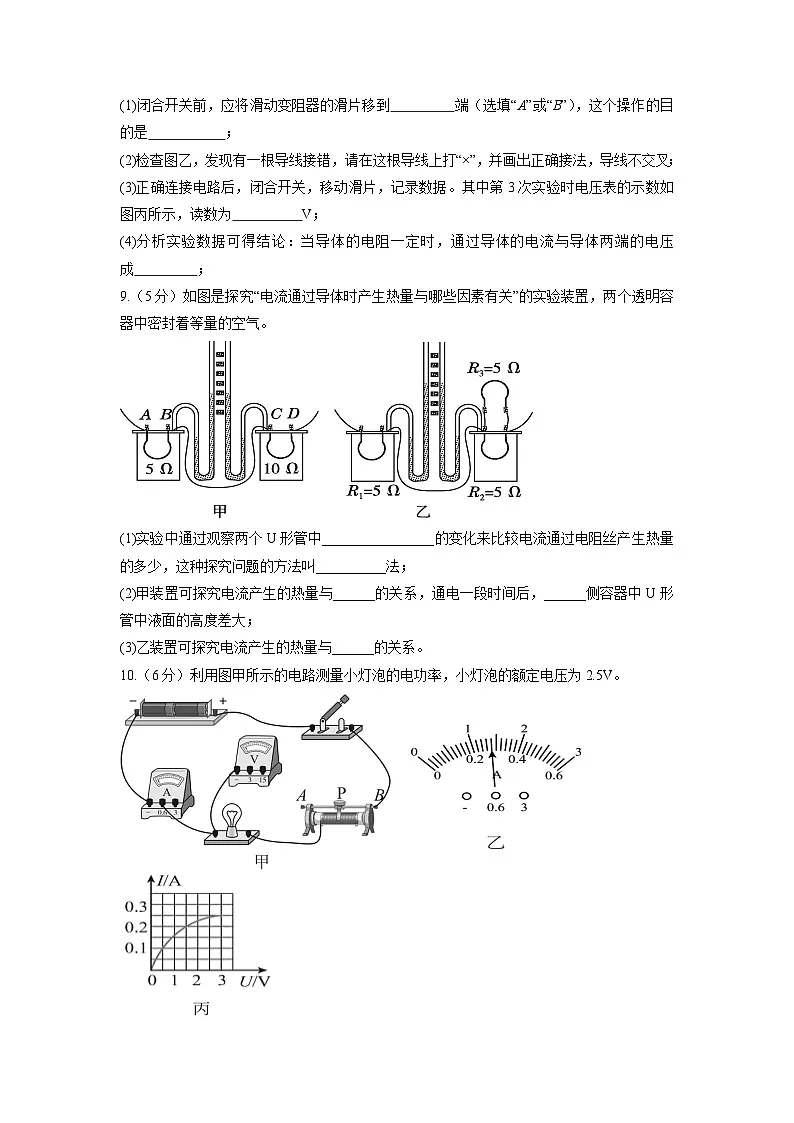

(1)闭合开关前，应将滑动变阻器的滑片移到 端（选填“A”或“B”），这个操作的目的是 ；
(2)检查图乙，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，导线不交叉；
(3)正确连接电路后，闭合开关，移动滑片，记录数据。其中第3次实验时电压表的示数如图丙所示，读数为 V；
(4)分析实验数据可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成 ；
9.（5分）如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
(1)实验中通过观察两个U形管中________________的变化来比较电流通过电阻丝产生热量的多少，这种探究问题的方法叫__________法；
(2)甲装置可探究电流产生的热量与______的关系，通电一段时间后，______侧容器中U形管中液面的高度差大；
(3)乙装置可探究电流产生的热量与______的关系。
10.（6分）利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。
(1)实验原理是 ，实验方法是 ；
(2)用笔画线代替导线，将图甲所示的器材连接成完整电路；
(3)小灯泡正常发光时，电流表的示数如图乙所示，则通过灯L的电流为 A；小灯泡的额定电功率为 W；
(4)图丙所示的图像，是某实验小组绘制成的，根据图像的信息可知，小灯泡的电阻与_______有关。
11.（3分）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其中A是锰铜合金丝，B、C和D是镍铬合金丝。将编号为A、B的电阻丝分别接入电路进行实验，发现接B导线时，灯泡明显变暗。
(1)分析可得出初步结论：导体的电阻大小与导体的________有关。
(2)进一步分析可得，更适合制作电阻器材料的是 。
(3)实验过程中某小组同学更换电阻丝时发现小灯泡亮度变化不明显，原因可能是______
____________________________________________________________________________。
综合应用题（本题共3小题，共20分）
【要求：写出公式、单位及必要的文字说明】
（6分）小强同学用“6V0.6A”小灯泡L，“10Ω1A”滑动变阻器R等材料自制了一盏台灯。如图所示是台灯的电路图，当闭合开关S后，把滑片P移到最左端时，小灯泡正常发光。（忽略灯丝阻值的变化）求：
电源电压U；
小灯泡L的电阻；
开关闭合后，整个电路工作时的最小电功率。
13.（8分）在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω。闭合开关，电流表A1、A2的示数分别为0.8 A、0.3 A，求：
(1)该电路电源电压；
(2)1min内电路消耗的电能；
(3)1min内电流通过电动机产生的热量。
14.（6分）小军家里有一款高、低温两挡电烤炉，他查看使用说明书，收集到如下的一些信息：额定电压220V，低温挡电功率880W，高温挡电功率1980W，电路原理图如图所示，R1、R2为电热丝，S2为温控开关。
(1)当开关S1闭合、S2断开时，电烤炉处于什么样的工作状态？
(2)求温控开关S2断开后，电烤炉工作15min消耗的电能；
(3)求电热丝R2的阻值。
【参考答案】
一、单选题（每题3分，共21分）
1.【答案】A
2.【答案】C
3.【答案】C
4.【答案】D
5.【答案】B
6.【答案】D
7.【答案】B
二、实验题（本题共4小题，共19分）
8.【答案】(1)A 保护电路 (2) (3)2.4 (4)正比
9.【答案】(1)液面高度 转换 (2)电阻 右 (3)电流
10.【答案】(1)P=UI 伏安法 (2) (3)0.28 0.7 (4)温度
11.【答案】(1)材料 (2)镍铬合金 (3)电阻丝的阻值相差太小
三、综合应用题（本题共3小题，共20分）
12.【答案】(1)当闭合开关S后，把滑片P移到最左端时，灯泡单独工作，灯泡正常发光，则灯泡的额定电压即为电源电压，为6V。
(2)小灯泡L的电阻为
(3)开关闭合后，根据可知，当变阻器的阻值最大时，整个电路工作时的电功率最小，此时电路中的总阻值为
整个电路工作时的最小电功率为
13.【答案】由图可知，R0与电动机并联，A2测通过R0的电流，I0＝0.3 A，A1测干路电流，I＝0.8 A。
(1)电源电压U＝U0＝I0R0＝0.3 A×20 Ω＝6 V。
(2)1min内电路消耗的电能
W＝UIt＝6 V×0.8 A×60 s＝288 J。
(3)电动机工作时通过线圈的电流
I机＝I－I0＝0.8 A－0.3 A＝0.5 A，
1min内电流通过电动机产生的热量
Q＝I机2R圈t＝(0.5 A)2×2 Ω×60 s＝30 J。
14.【答案】(1)由电路图可知，开关S1闭合、S2断开时，电路为R1的简单电路，电路中的总电阻最大（大于并联时的总电阻），根据
电路中的总功率最小，电烤炉处于低温挡。
(2)由功率公式可得，在低温挡正常工作15min消耗的电能
W＝P低温t＝880W×15×60s＝7.92×105J
(3)由电路图可知，开关S1、S2闭合时，R1与R2并联，电路中的总电阻最小，电路的总功率最大，电烤炉处于高温挡，因并联电路各支路可独立工作、互不影响，故电路中总功率等于各用电器功率之和，所以，R2的电功率：
P2＝P高温﹣P低温＝1980W﹣880W＝1100W
因并联电路中各支路两端的电压相等，所以，R2的阻值
