2026年春沪科版九年级物理全一册 18.3 磁场对通电导线的作用（课件）

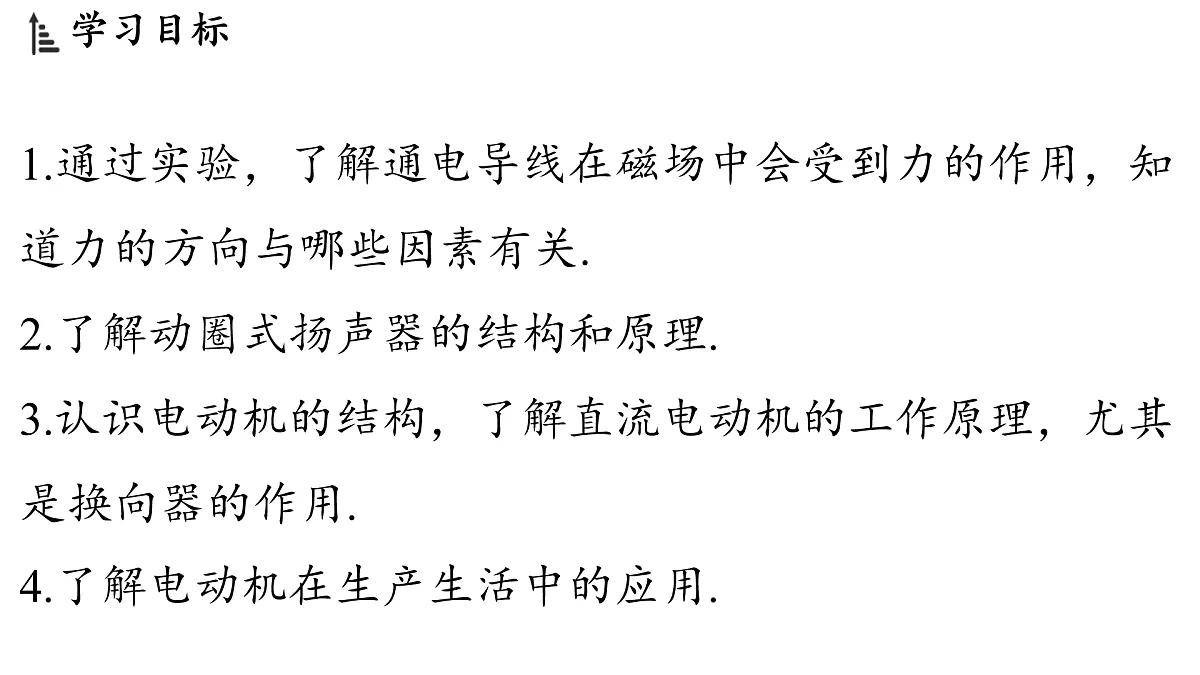

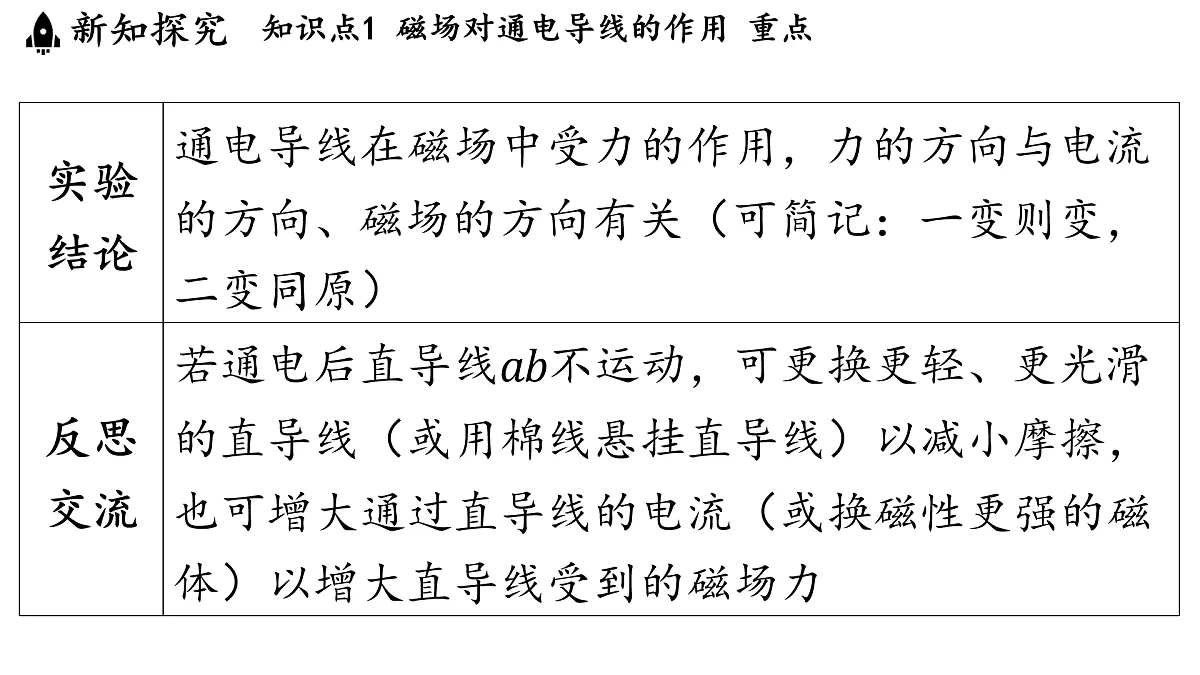

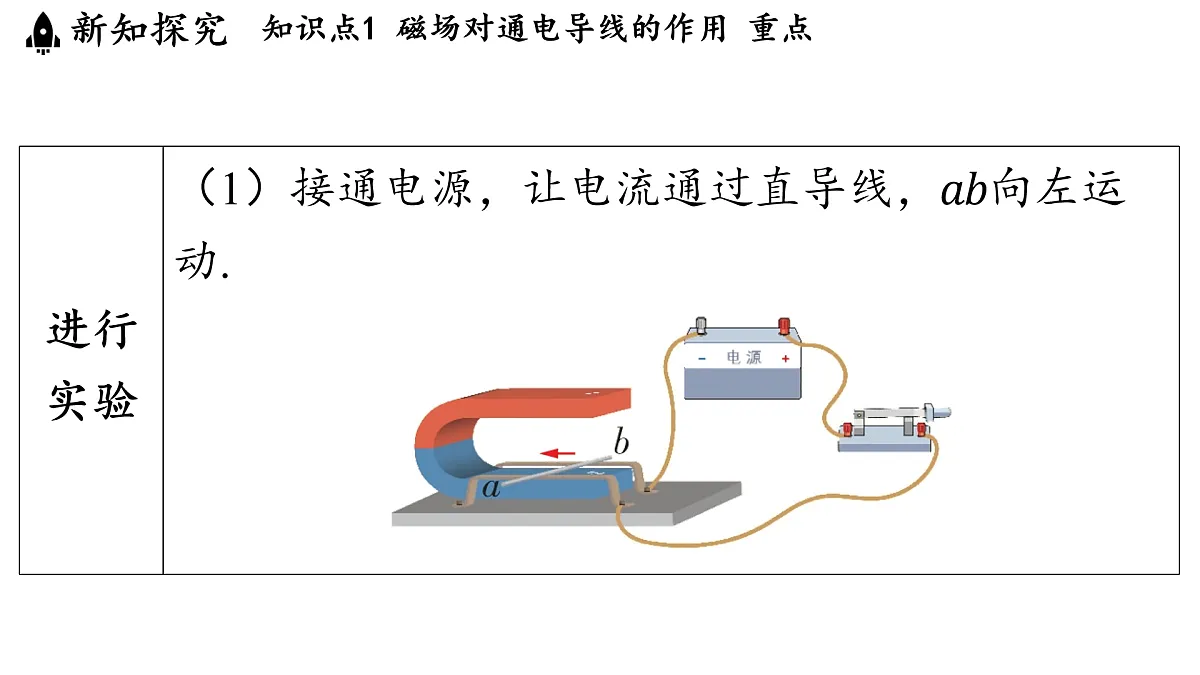

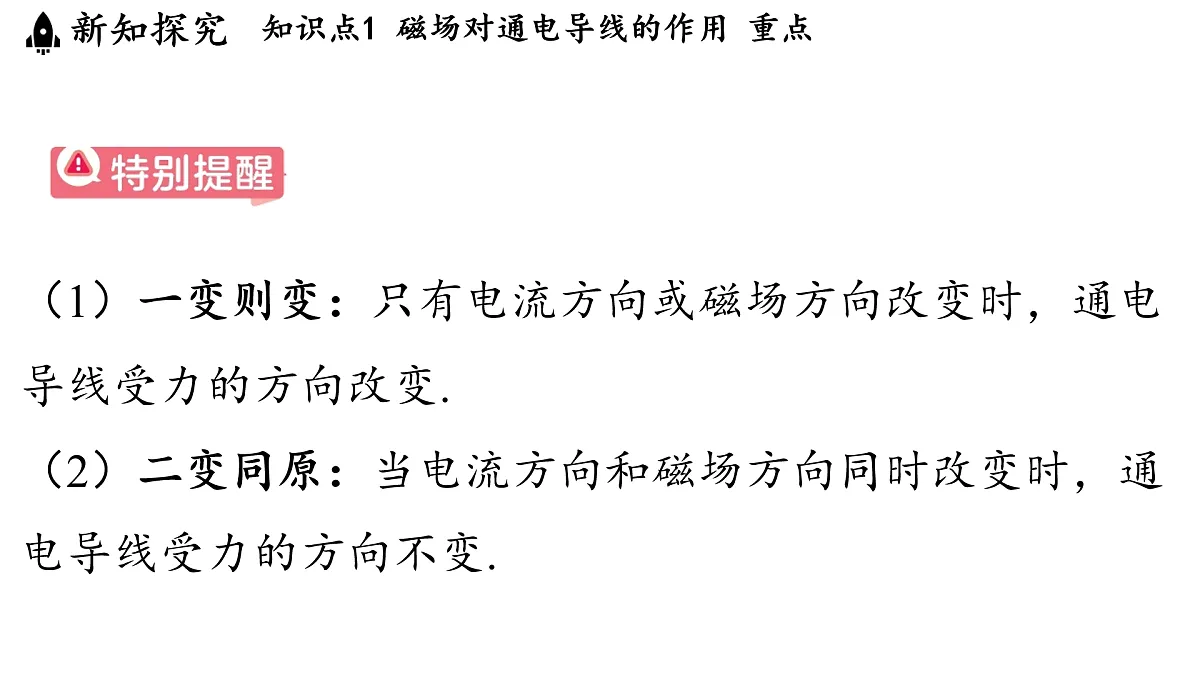

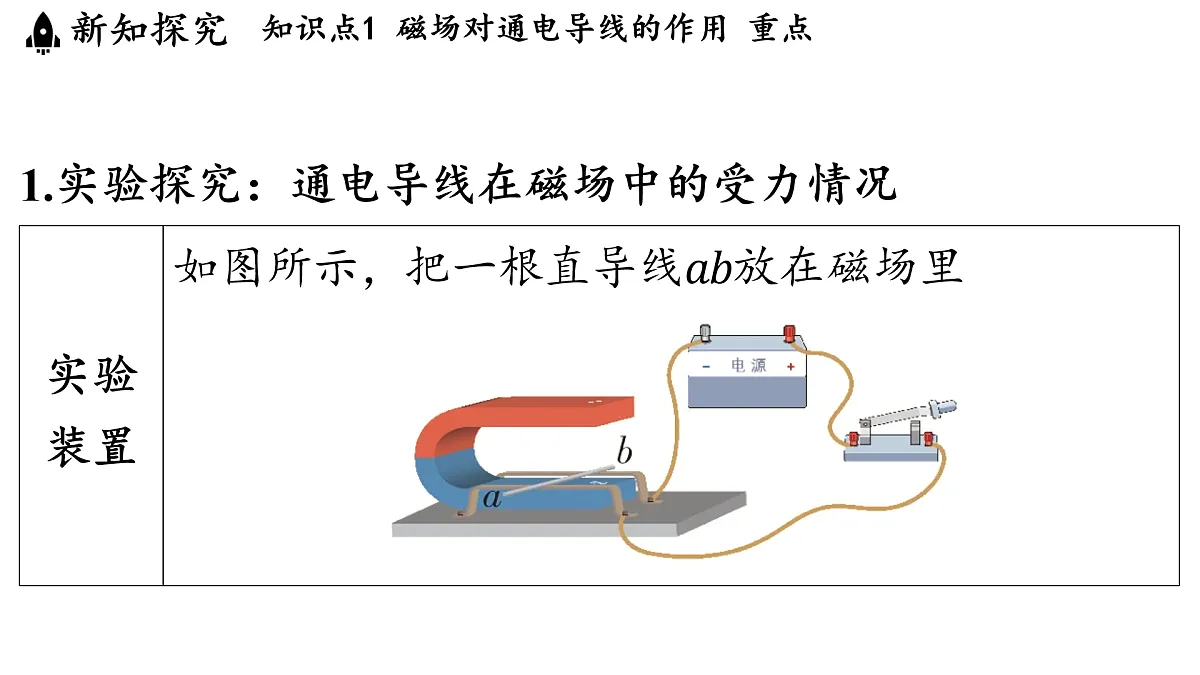

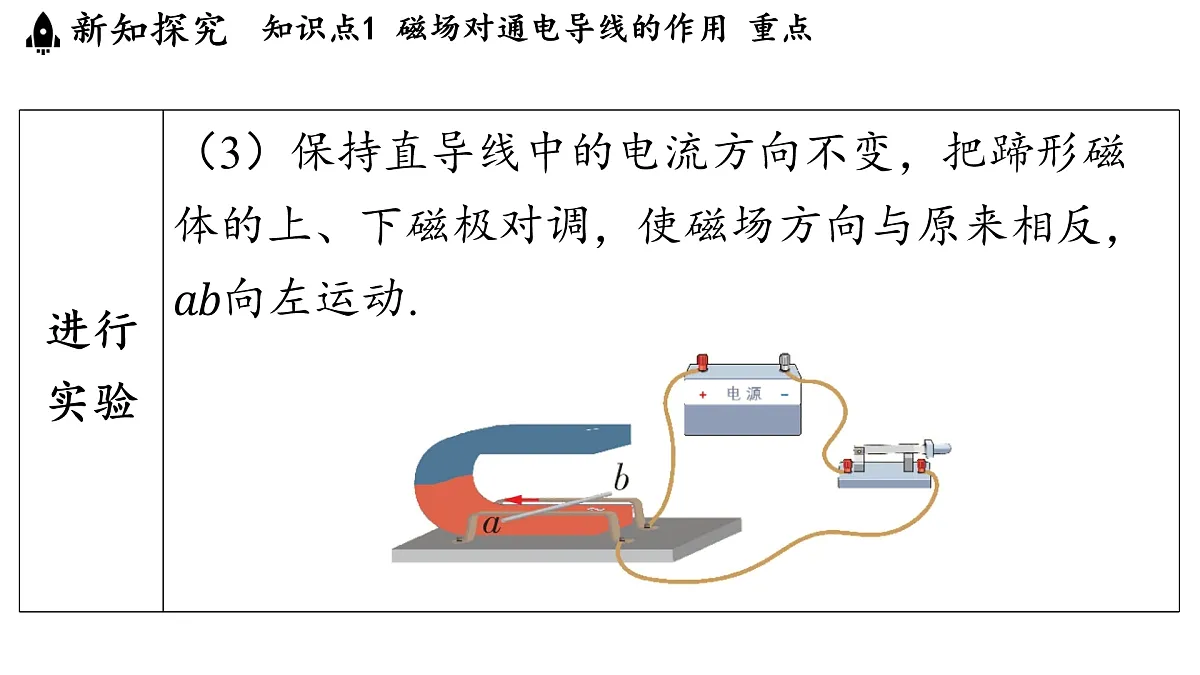

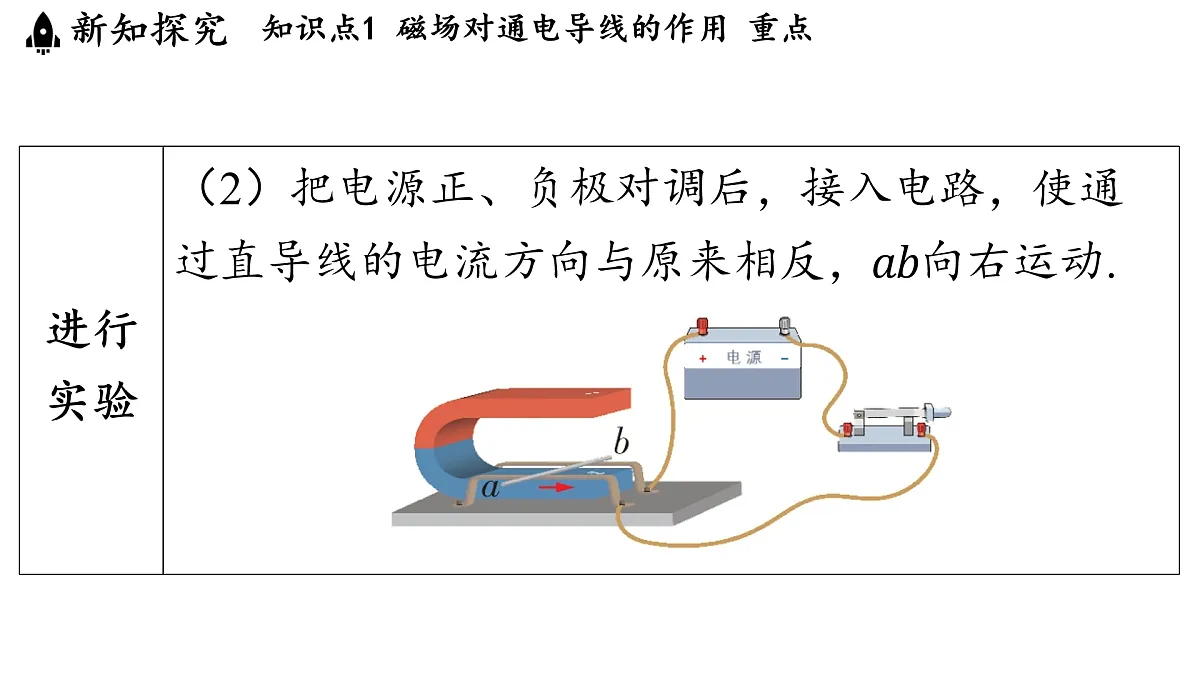

1.通过实验，了解通电导线在磁场中会受到力的作用，知道力的方向与哪些因素有关.2.了解动圈式扬声器的结构和原理.3.认识电动机的结构，了解直流电动机的工作原理，尤其是换向器的作用.4.了解电动机在生产生活中的应用.1.实验探究：通电导线在磁场中的受力情况（1）一变则变：只有电流方向或磁场方向改变时，通电导线受力的方向改变.（2）二变同原：当电流方向和磁场方向同时改变时，通电导线受力的方向不变.通电导线在磁场中不一定会受力不是在任何情况下通电导线在磁场中都受到力的作用.当导线中的电流方向与磁感线方向相同或相反（即电流方向与磁感线方向平行）时，如图甲所示，通电导线不受磁场力的作用；当导线中的电流方向与磁感线方向垂直时，如图乙所示，通电导线所受磁场力最大.甲：相互平行乙：相互垂直2.动圈式扬声器扬声器俗称喇叭，是一种将电信号转换成声信号的器件，利用通电导线在磁场中受力的作用制作而成.（1）结构：主要由线圈、永久磁体、锥形纸盆等构成.（2）原理：线圈处在永久磁体的磁场中，当有电流通过时，会受到磁场的作用力而运动.由于扬声器工作时通过线圈的电流是随声音而变化的，所以线圈受到的力也是变化的，从而带动纸盆来回振动发出声音.典例 1 [ 长沙模拟 ] 如图所示为探究“磁场对通电导线的作用”的实验装置. 铁[解析] 为了使实验效果明显，选择的导线应是非铁磁性材料（防止被磁化而吸引），故不能选用铁质材料. 力对调磁极（或对调电源正、负极） 1.电动机的结构如图为学生实验用的电动机，主要由磁体、线圈、换向器、电刷等组成，电源通过电刷、换向器与线圈连接.2.电动机的工作原理电动机是根据通电导线在磁场中会受力的作用的原理制成的.甲乙丙丁3.换向器的作用每当线圈刚转过平衡位置时，换向器能自动改变线圈中的电流方向，从而改变线圈的受力方向，使线圈能连续转动.电动机通电后不转动的常见原因（1）电源电压太低，电动机线圈中电流过小.（2）磁体磁性太弱（或失去了磁性），磁场对通电线圈的力太小（或线圈不受力）.（3）线圈刚好处于平衡位置，线圈中无电流，线圈不受磁场力作用.（4）换向器与电刷接触不良，线圈中无电流.（5）轴与支架、换向器与电刷之间摩擦力太大. 4.电动机工作时的能量转化电动机工作时主要将电能转化为机械能，由于线圈中存在电阻，电流流经线圈时（ 电流的热效应）也会将部分电能转化为内能，即产生电热.5.电动机的优点启停方便，构造简单，制造便宜，占地较小，效率高，对环境污染小.6.电动机的分类和应用（1）分类：电动机根据工作电流不同分为直流电动机和交流电动机，直流电动机由直流电源供电，交流电动机由交流电源供电.（2）应用：家庭生活中的电风扇、电冰箱、洗衣机、电动自行车及一些电动玩具都用到电动机；在工农业生产中，机床、水泵、电力机车、电梯等都需要由电动机驱动.电动机转向、转速的调节影响线圈转向的因素是电流方向和磁场方向，影响线圈转速的因素是电流大小和磁场强弱.因此改变转向，只需改变电流方向或磁场方向；改变转速，只需改变电流大小或磁场强弱. 图18-32 某小组制作的一个简易电动机. [广西中考] 如图，兴趣小组制作了一个电动机，给线圈通电，轻轻一推，线圈就会持续转动.下列关于电动机的说法正确的有 ( )ACA.电动机主要由磁体和线圈组成B.电动机主要把动能转化为电能C.对调电源正、负极可以改变线圈的转动方向D.电流通过线圈产生的热量与线圈的电阻无关 典例2 如图为直流电动机的基本构造示意图.以下相关的分析中正确的是( )B
