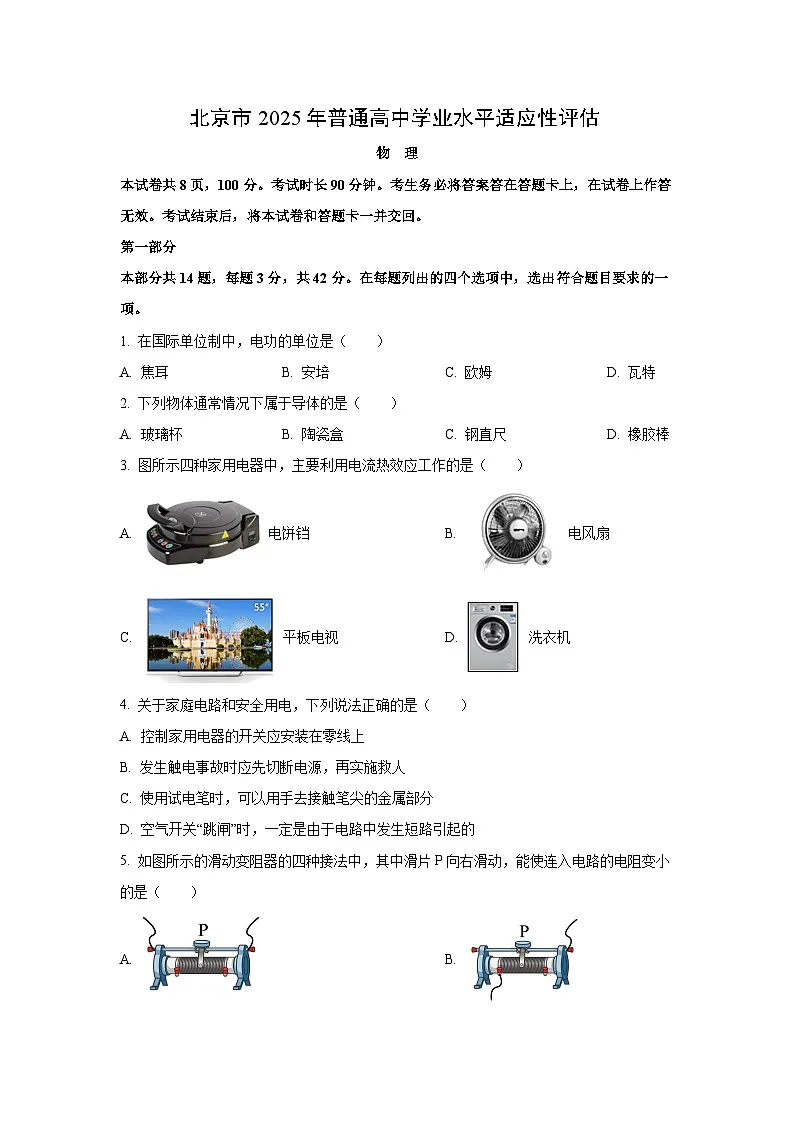

本试卷共8页，100分。考试时长90分钟。考生务必将答案答在答题卡上，在试卷上作答无效。考试结束后，将本试卷和答题卡一并交回。
第一部分
本部分共14题，每题3分，共42分。在每题列出的四个选项中，选出符合题目要求的一项。
1. 在国际单位制中，电功的单位是（ ）
A. 焦耳B. 安培C. 欧姆D. 瓦特
2. 下列物体通常情况下属于导体的是（ ）
A. 玻璃杯B. 陶瓷盒C. 钢直尺D. 橡胶棒
3. 图所示四种家用电器中，主要利用电流热效应工作的是（ ）
A. 电饼铛B. 电风扇
C. 平板电视D. 洗衣机
4. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 控制家用电器的开关应安装在零线上
B. 发生触电事故时应先切断电源，再实施救人
C. 使用试电笔时，可以用手去接触笔尖的金属部分
D. 空气开关“跳闸”时，一定是由于电路中发生短路引起的
5. 如图所示的滑动变阻器的四种接法中，其中滑片P向右滑动，能使连入电路的电阻变小的是（ ）
A. B.
C. D.

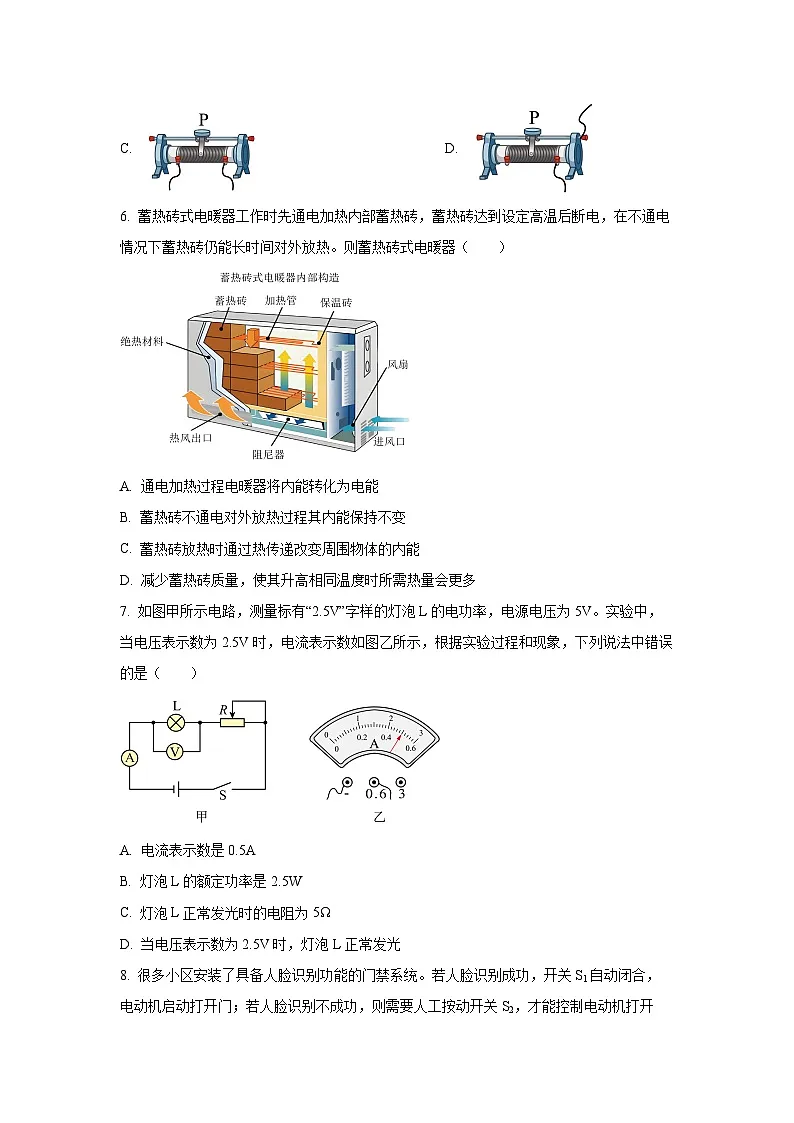

6. 蓄热砖式电暖器工作时先通电加热内部蓄热砖，蓄热砖达到设定高温后断电，在不通电情况下蓄热砖仍能长时间对外放热。则蓄热砖式电暖器（ ）
A. 通电加热过程电暖器将内能转化为电能
B. 蓄热砖不通电对外放热过程其内能保持不变
C. 蓄热砖放热时通过热传递改变周围物体的内能
D. 减少蓄热砖质量，使其升高相同温度时所需热量会更多
7. 如图甲所示电路，测量标有“2.5V”字样的灯泡L的电功率，电源电压为5V。实验中，当电压表示数为2.5V时，电流表示数如图乙所示，根据实验过程和现象，下列说法中错误的是（ ）
A. 电流表示数是0.5A
B. 灯泡L的额定功率是2.5W
C. 灯泡L正常发光时的电阻为5Ω
D. 当电压表示数为2.5V时，灯泡L正常发光

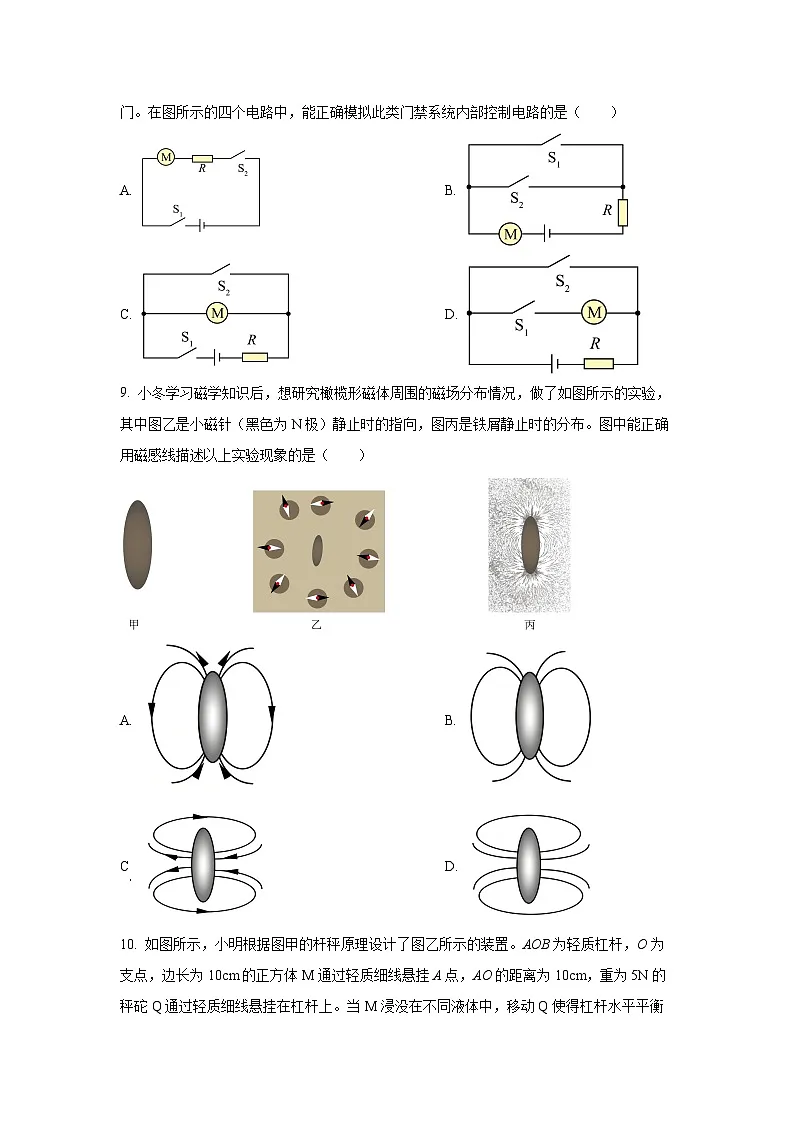

8. 很多小区安装了具备人脸识别功能的门禁系统。若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门。在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（ ）
A. B.
C. D.
9. 小冬学习磁学知识后，想研究橄榄形磁体周围的磁场分布情况，做了如图所示的实验，其中图乙是小磁针（黑色为N极）静止时的指向，图丙是铁屑静止时的分布。图中能正确用磁感线描述以上实验现象的是（ ）
A. B.
C D.
10. 如图所示，小明根据图甲的杆秤原理设计了图乙所示的装置。AOB为轻质杠杆，O为支点，边长为10cm的正方体M通过轻质细线悬挂A点，AO的距离为10cm，重为5N的秤砣Q通过轻质细线悬挂在杠杆上。当M浸没在不同液体中，移动Q使得杠杆水平平衡时，在Q悬挂的位置标上相应液体的密度，就可以把此装置制作成密度秤。已知OB的距离为 80cm，当M未浸入液体中，Q悬挂于B点刚好能使杠杆水平平衡。不计支点处的摩擦，下列说法正确的是（ ）
A. M浸没在水中时所受的浮力为1N
B. M的质量为40kg
C. 水的密度应标在距离O点60cm处
D. 离O点越近的位置标的液体密度越小
11. 如图是某道路限载报警器的工作原理图。电源电压不变，R1是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法正确的是（ ）
A. 电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B. 检测时，车的质量越大电磁铁的磁性越弱
C. 力敏电阻R1的阻值随压力的增大而增大
D. 若要提高设定的限载质量，应将滑片P向左移动
12. 即热式电热水器具有即开即用，不用提前预热，没有预热时的热量散失等特点，相比传统储水式电热水器平均可以省电15%~30%，因此被国家划归为节能产品。某型号即热式电热水器和传统储水式电热水器的铭牌如图所示。下列说法中正确的是（ ）
A. 两台电热水器均可直接在110V的电源上正常工作
B. 正常工作时，即热式电热水器比储水式电热水器消耗电能多
C. 正常工作时，即热式电热水器比储水式电热水器消耗电能快
D. 正常工作时，即热式电热水器比储水式电热水器通过的电流小
13. 小明按照图甲连接了实验电路，电源电压恒定，闭合开关S，滑片P从图甲中位置由右向左滑动的过程中，记录了不同位置电流表和电压表的示数。他依据实验数据作出U−I图像，如图乙所示。当电压表示数是4.5V时，电阻R0消耗的电功率大小是（ ）
A. 1.5WB. 3WC. 4.5WD. 6.75W
第二部分
本部分共7题，共58分。
14. 小明想探究物体在平面镜中像的高度与物体高度的关系，他准备的实验器材有透明玻璃板、支架、刻度尺、两支相同规格且可以改变高度的电子蜡烛（A和B）。实验装置如图所示，其中透明玻璃板与水平桌面垂直，他的主要实验步骤如下：
①将电子蜡烛A调到适当高度，用刻度尺测量其高度为，记录在表格中；
②将电子蜡烛A放在玻璃板前5cm处，将电子蜡烛B放到玻璃板后，调节B的位置和高度，直到B与A的像完全重合，用刻度尺测量此时B的高度为，记录在表格中；
③将电子蜡烛A放在玻璃板前10cm处，将电子蜡烛B放到玻璃板后，调节B的位置和高度，直至B与A的像完全重合，用刻度尺测量此时B的高度为，记录在表格中；
④多次改变电子蜡烛A到玻璃板的距离，仿照步骤②和③再做4次实验，将数据记录在表格中。
请完成下列问题：
（1）他计划探究的问题中的自变量是；
（2）他实验过程中存在的问题是；
（3）根据实验目的，请你帮助他画出实验数据记录表。
15. 小京用如图甲所示电路测量小灯泡在不同电压下的功率，实验中所用电源的电压恒为3V，小灯泡的额定电压为2.5V。
（1）小京正确连接电路后闭合开关，发现小灯泡不发光，电流表示数几乎为0，电压表示数接近3V，则故障可能是___________；
A. 滑动变阻器断路B. 小灯泡断路C. 小灯泡短路
（2）排除故障后，小京移动滑动变阻器的滑片到某位置，电压表示数如图乙所示，则电压表的示数为___________V。为了测量小灯泡正常发光时的功率，他接下来的操作应是___________；
（3）小京将多次实验测得的电流和对应的电压绘制了如图丙所示的I-U图像，根据图像可知，小灯泡正常发光时的功率为___________W；
（4）小京分析图丙图像发现：随着小灯泡的功率变大，其电阻也变大。产生这种现象的原因是___________。
16. 用图甲所示的装置提升重为880N的物体A，动滑轮重为120N。卷扬机对绳子的拉力F所做功随时间变化的图像如图乙所示，物体A在4s内匀速竖直上升了2m。求：
（1）物体A上升的速度；
（2）拉力F的大小；
（3）4s内动滑轮对物体拉力所做的功；
（4）此滑轮组提升物体A的机械效率；
17. 如图所示是科创小组设计的水库自动泄洪控制装置的模型，模型顶部开有小孔，A为压力传感器，B是密度小于水且不吸水的圆柱体，能沿固定的光滑细杆在竖直方向自由移动。当模型内水深时，B与模型底面刚好接触且压力为零。水面上涨到设计的警戒水位时，圆柱体对压力传感器的压力为2.5N，触发报警装置，开启阀门泄洪。已知圆柱体B的底面积，高，g取。
（1）画出水深时圆柱体B的受力示意图。
（2）求圆柱体B的重力。
（3）刚触发报警装置时，B浸入水中的深度。
18. 如图所示，是某电加热饮水机的简化电路图，其中R1、R2为阻值一定的电热丝。当饮水机处于加热状态时，水被迅速加热，达到预定温度时，通过控制开关S2，可使饮水机处于保温状态。已知饮水机处于加热状态的功率为550W，保温状态的功率为220W，电源电压保持220V不变。
（1）请你利用所学知识，判断当开关S1闭合、S2断开时，饮水机处于加热状态还是保温状态？（要求：写出判断过程和结论）
（2）求饮水机处于保温状态时，工作5min所消耗的电能；
（3）求电热丝R1的阻值。
19. 如图所示电路，电源两端电压为U=4.5V且保持不变。电阻R1=10，滑动变阻器R2铭牌上标有“20 2A”字样，电流表的量程为0~0.6A，两块电压表的量程均为0~3V。小明认为：闭合开关S，在保证电路各元件安全的条件下，滑动变阻器R2的阻值可以在0~20范围调节；且电流表的示数可以在0~0.6A变化。请你利用所学知识和上述数据，判断小明的结论是否正确。请写出计算、推理过程和你的结论。
20. 小北查阅资料发现：实验中有时需要用两个滑动变阻器共同调节电路中的电流，当电阻变化量相同时，若电路中电流改变明显，则该滑动变阻器可用作粗调，反之则用作微调。于是他设计了如图所示的电路：将最大阻值为10Ω的滑动变阻器M和最大阻值为200Ω的滑动变阻器N，接入两端电压恒为U的电路中，开始时滑片均位于滑动变阻器的中点。当仅将滑动变阻器M接入电路的阻值增加R时，电流表的示数减小了IM；当仅将滑动变阻器N接入电路的阻值增加R时，电流表的示数减小了IN。分析判断滑动变阻器M用作粗调还是微调。
即热式电热水器
额定电压
220V
频率
50Hz
额定功率
8500W
设定温度
30~55℃
储水式电热水器
额定电压
220V
频率
50Hz
额定功率
2200W
设定温度
75℃
