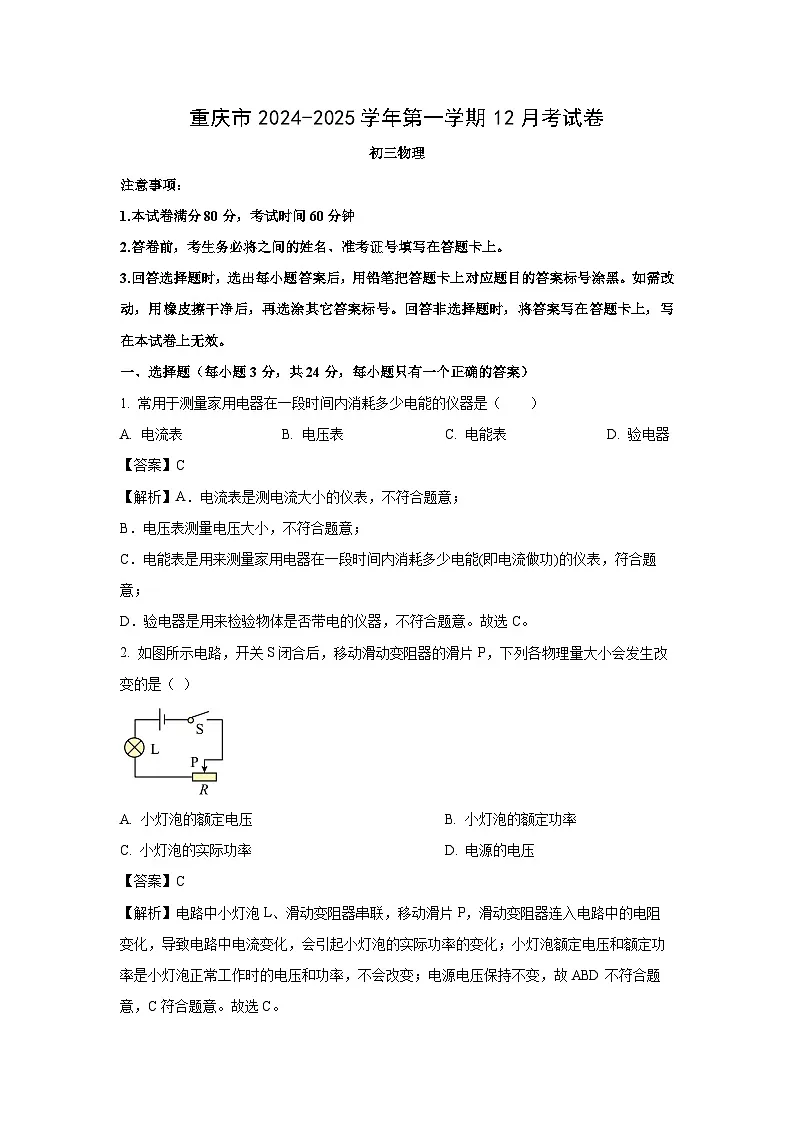

重庆市万州区2024-2025学年九年级上学期12月月考物理试卷（解析版）

这是一份重庆市万州区2024-2025学年九年级上学期12月月考物理试卷（解析版），共12页。试卷主要包含了5A+1A=1等内容，欢迎下载使用。
注意事项：
1.本试卷满分80分，考试时间60分钟
2.答卷前，考生务必将之间的姓名、准考证号填写在答题卡上。
3.回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
一、选择题（每小题3分，共24分，每小题只有一个正确的答案）
1. 常用于测量家用电器在一段时间内消耗多少电能的仪器是（ ）
A. 电流表B. 电压表C. 电能表D. 验电器
【答案】C
【解析】A．电流表是测电流大小的仪表，不符合题意；
B．电压表测量电压大小，不符合题意；
C．电能表是用来测量家用电器在一段时间内消耗多少电能(即电流做功)的仪表，符合题意；
D．验电器是用来检验物体是否带电的仪器，不符合题意。故选C。
2. 如图所示电路，开关S闭合后，移动滑动变阻器的滑片P，下列各物理量大小会发生改变的是（ ）
A. 小灯泡的额定电压B. 小灯泡的额定功率
C. 小灯泡的实际功率D. 电源的电压
【答案】C
【解析】电路中小灯泡L、滑动变阻器串联，移动滑片P，滑动变阻器连入电路中的电阻变化，导致电路中电流变化，会引起小灯泡的实际功率的变化；小灯泡额定电压和额定功率是小灯泡正常工作时的电压和功率，不会改变；电源电压保持不变，故ABD不符合题意，C符合题意。故选C。

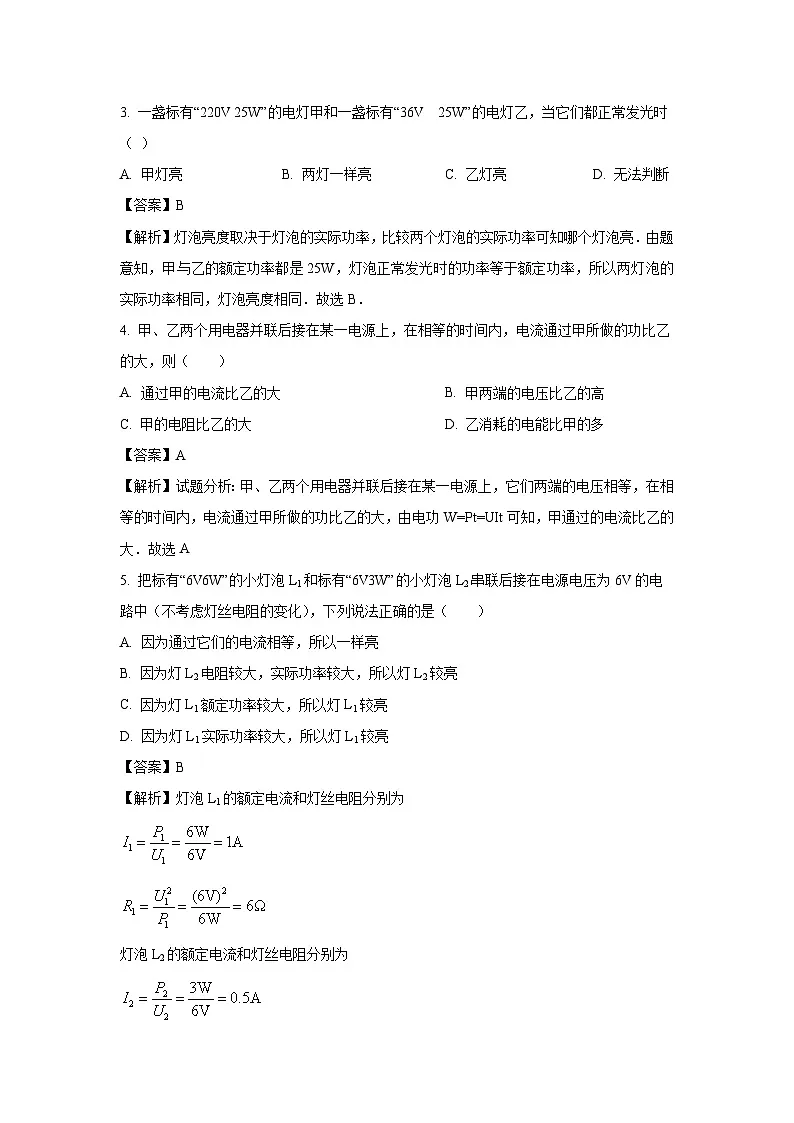

3. 一盏标有“220V 25W”的电灯甲和一盏标有“36V 25W”的电灯乙，当它们都正常发光时（ ）
A. 甲灯亮B. 两灯一样亮C. 乙灯亮D. 无法判断
【答案】B
【解析】灯泡亮度取决于灯泡的实际功率，比较两个灯泡的实际功率可知哪个灯泡亮．由题意知，甲与乙的额定功率都是25W，灯泡正常发光时的功率等于额定功率，所以两灯泡的实际功率相同，灯泡亮度相同．故选B．
4. 甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则（ ）
A. 通过甲的电流比乙的大B. 甲两端的电压比乙的高
C. 甲的电阻比乙的大D. 乙消耗的电能比甲的多
【答案】A
【解析】试题分析：甲、乙两个用电器并联后接在某一电源上，它们两端的电压相等，在相等的时间内，电流通过甲所做的功比乙的大，由电功W=Pt=UIt可知，甲通过的电流比乙的大．故选A
5. 把标有“6V6W”的小灯泡L1和标有“6V3W”的小灯泡L2串联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是（ ）
A. 因为通过它们的电流相等，所以一样亮
B. 因为灯L2电阻较大，实际功率较大，所以灯L2较亮
C. 因为灯L1额定功率较大，所以灯L1较亮
D. 因为灯L1实际功率较大，所以灯L1较亮
【答案】B
【解析】灯泡L1的额定电流和灯丝电阻分别为
灯泡L2的额定电流和灯丝电阻分别为
灯泡L1和灯泡L2串联后电流I实相等，根据公式P实=I实2R实可知，因为灯L2电阻较大，实际功率较大，所以灯L2较亮。故选B。
6. 将两电热丝R1、R2串联起来，接在电路中，如图所示，若R1＞R2，则先被点燃的火柴是（ ）
A. 两电热丝上的火柴同时被点燃B. 电护丝R2上的火柴
C. 电炉丝R1上的火柴D. 无法确定
【答案】C
【解析】因为两电热丝R1、R2串联，所以通过它们的电流和通电时间都相同；根据焦耳定律可知，在电流和通电时间一定时，电阻越大产生的热量越多； 因为，所以，电炉丝R1的温度高，火柴先被点燃，故C符合题意，ABD不符合题意。
故选C。
7. 小英同学在门外走廊拍了一张自家电能表的照片，如图所示．她仔细观察照片后得到下列结论，你认为正确的是（ ）
A. 电能表的额定电流为10A
B. 1kW•h的电能，指示灯闪3200次
C. 电能表的额定功率为2200W
D. 拍照片时，小英家已消耗的电能为7624.1J
【答案】B
【解析】A. 电能表上的电流值，代表标定电流，即长时间稳定工作时不许超过的最大电流，所以A不正确；B. 3200imp/kW⋅h:接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上指示灯闪烁3200次．符合实际，所以B正确．C. 电压值和电流值的乘积代表功率，但这是接在这个电能表上的用电器的最大功率是不许超过的数值，而不是电能表的额定功率．所以C不正确；D. 电能表的示数应读为7624.1kW⋅h，所以D不正确．故选B.
8. 如图所示，电源电压保持不变，小灯泡L1，L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0~12Ω，当S1，S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光，不考虑温度对灯泡电阻的影响，则（ ）
A. 电源电压为6V
B. 两灯都正常发光时电流表的示数为3A
C. 整个电路的最小功率是2.25W
D. 整个电路的最大功率是12W
【答案】A
【解析】A．当S1，S2和S3都闭合，滑动变阻器的滑片滑到a端时，小灯泡L1和小灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，所以，电源的电压U=U1=U2=6V
故A符合题意；
B．由P=UI可得，两小灯泡都正常发光时，通过L1的电流
通过L2的电流
因并联电路中干路电流等于各支路电流之和，所以两灯都正常发光时电流表的示数I=I1+I2=0.5A+1A=1.5A
故B不符合题意；
C．由可得，小灯泡L1的电阻
小灯泡L2的电阻
当S1、S3闭合且滑片位于b端时，L1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小总功率
故C不符合题意；
D．当S1，S2和S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以，整个电路的最大功率P大=P1+P2=3W+6W=9W
故D不符合题意故选A。
二、填空题：（每空2分，共计14分）
9. 将两个电阻R1、R2并联接到电源两端，若通过它们的电流之比I1∶I2=2∶3，则这两个电阻的阻值之比R1∶R2为______，R1、R2消耗的电功率之比为______。
【答案】 3∶2 2∶3
【解析】[1]两个电阻R1、R2并联接到电源两端时，因并联电路中各支路两端的电压相等，所以，由 知道两电阻的阻值之比是
==
[2]由P=UI可得，两电阻的功率之比
= ==
10. 如图所示的电路中，电源电压保持不变．只闭合开关S，电流表的示数为0.1A；再闭合开关S1，电流表的示数为0.5A．那么闭合S、S1后，在相同的时间内，电流通过电阻R1、R2所做电功之比______．
【答案】1：4
【解析】只闭合开关S，电流表的示数为0.1A，这是通过R1的电流；再闭合开关S1，R1、R2组成并联电路，电流表的示数为0.5A，是干路电流，电流表的示数0.1A为R1支路的电流，由并联电路电流特点得R2的电流为I2=I-I1=0.5A-0.1A=0.4A．由W=UIt得，在相同的时间内，电流通过电阻R1、所做电功W1=UI1t=U×0.1At，电流通过电阻R2所做电功W2=UI2t= U×0.4At，故W1/W2=（U×0.1At）/ （U×0.4At）=1：4．
11. 某段电路两端电压为3V，5s内电流做功20J，这段电路消耗的电功率是________；这段电路的电阻是______。
【答案】 4W 2.25Ω
【解析】[1]这段电路消耗的电功率
[2]由可得，这段电路的电阻
12. 如图所示电路，电源电压和灯泡Ｌ的电阻值均保持不变，灯泡Ｌ标有“12V 6W”字样。闭合开关S，当滑动变阻器滑片P移到中点时，电压表示数为3V；当滑动变阻器滑片P移到最右端b点时，电压表示数为5V；则电源电压为______V，滑动变阻器的最大电阻值为_______Ω。
【答案】 15 12
【解析】[1][2]由电路图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压。灯泡L的电阻
因串联电路中各处的电流相等，所以，当滑动变阻器滑片P移到中点和移到最右端b点时，电路中的电流分别为
因串联电路中总电阻等于各分电阻之和，且电源电压不变，电源电压
R滑=12Ω
电源电压
三、探究与实验题（每空2分、共计20分）
13. 小明用两节干电池测小灯泡的功率，电路如图（甲）所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20 2A”。
（1）在图（甲）中，用笔画线代替导线将电路连接完整________；
（2）连接电路时，开关必须________，滑动变阻器的滑片应移到最________（选填“左”或“右”）端。
（3）当电压表的示数达到2V时，电流表的示数如图（乙）所示，其读数为________，此时，灯泡的功率为________W，为使灯泡正常发光，应将滑片向________（选填“左”或“右”）移动。
【答案】（1） （2） 断开 左
（3） 0.24A 0.48 右
【解析】【小问1详解】
测小灯泡的功率的原理为，需要把电压表并联在灯泡两端，电流表串联在电路中，且电流表和电压表的正负接线柱不能接反，完整的电路图如下：
【小问2详解】
[1][2]为了保护电路，连接电路时，开关必须断开，滑动变阻器的滑片应移到阻值最大处，即最左端。
【小问3详解】
[1]由图甲可知，电流表选择小量程，分度值为0.02A，由图乙可知，电流表示数为0.24A。
[2]此时，灯泡的功率为
[3]电压表的读数为2V，小于灯的额定电压2.5V，要使灯泡正常发光，应增大灯泡两端的电压，由串联电路电压的规律可知，应减小变阻器两端的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，即滑片向右移动，当电压表示数为2.5V时，小灯泡正常发光，小灯泡达到额定功率。
14. 一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A，小明想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10；1A”、“50；0.5A'’和“1k；1A“的滑动变阻器，导线若干，电源（电压为12V）。
（1）小明设计了如图甲所示电路图，通过分析你认为小明应选用规格为________的滑动变阻器。
（2）实物图乙中已连接了部分电路，请你根据电路图用笔画线代替导线，将电路乙连接完整________。
（3）小明正确选择了滑动变阻器，将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V，具体原因是________。
（4）小明排除故障后，继续实验．当电压表的示数为6V时。电流表的示数（如图丙所示）为________A，小灯泡的额定功率是________W。
【答案】（1）“50；0.5A'’
（2）
（3）见解析 （4） 0.32 1.92
【解析】【小问1详解】
已知电源电压U=12V，小灯泡额定电压UL​=6V，正常工作电流约为I=0.3A，当小灯泡正常工作时，滑动变阻器两端的电压U滑​=U−UL​=12V−6V=6V
根据欧姆定律​，可得此时滑动变阻器接入电路电阻
“10；1A”的滑动变阻器最大阻值小于20Ω，无法满足要求；“1kΩ 1A”的滑动变阻器阻值太大，调节不方便；“50；0.5A”的滑动变阻器既能满足电阻要求，又能通过的电流不小于0.3A，所以应选用规格为“50Ω 0.5A”的滑动变阻器。
【小问2详解】
滑动变阻器按一上一下的原则与电流表串联，电压表测量小灯泡两端电压，如下图所示
【小问3详解】
闭合开关，灯泡发光较暗，电流表有示数，说明电路是通路；任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V，原因是滑动变阻器同时接了下面两个接线柱，此时滑动变阻器相当于一个定值电阻。
【小问4详解】
[1]由图丙可知，电流表的量程为0−0.6A，分度值为0.02A，其示数为0.32A。
[2]根据电功率的计算公式P=UI，小灯泡的额定功率P额​=U额​I额​=6V×0.32A=1.92W
四、论述计算题（本大题共3个小题，共计22分．解答应写出必要的文字说明、解答步骤和公式，只写出最后答案的不能给分）
15. 如图所示,把20 Ω的电阻R1和30 Ω的电阻R2串联起来,接在电压为6 V的电源上.闭合开关后,求:
(1)R1和R2的总电阻;
(2)电流表的示数;
(3)电路消耗的总功率.
【答案】(1)50 Ω (2)0.12 A (3)0.72 W
【解析】（1）因为串联电路中的总电阻等于各分电阻之和，所以，电路中的总电阻是R=R1 +R2 =20Ω+30Ω=50Ω；
（2）由欧姆定律知道，电流表的示数是
（3）由公式P=UI可得电路消耗的总功率是P=UI=6V×0.12A=0.72W
16. 某电热壶铭牌上标有“220V；1000W”字样，当其正常工作时，把质量为2kg、温度为30℃的水加热到80℃，用时10min【】。求：
（1）加热过程中，电热水壶放出的热量是多少J？
（2）水吸收的热量是多少J？
（3）电热壶烧水的效率是多大？
【答案】（1）
（2）
（3）
【解析】【小问1详解】
电热壶正常工作时功率为 ，工作时间
电热壶放出的热量等于消耗的电能
【小问2详解】
水的质量 ，比热容 ，温度变化
水吸收的热量为
【小问3详解】
电热壶的效率
17. 如图所示的电路中，电源电压保持不变，灯L标有“12V 12W”的字样，R2=12Ω，当S1、S2都闭合时．电流表示数为1.2A．这时灯L正常发光（忽略温度对灯丝电阻的影响），求：
（1）电源电压；
（2）电阻R1的阻值；
（3）若将开关S1、S2都断开．此时灯L实际消耗的功率是多少？
【答案】（1）12V；（2）60Ω；（3）3W．
【解析】（1）当S1、S2都闭合时，L与R1并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯泡正常发光，所以，电源的电压U=UL=12V；
（2）当S1、S2都闭合时，由P=UI可得，通过灯泡的电流：IL=PL/UL=12W/12V=1A，
因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流：I1=I-IL=1.2A-1A=0.2A，由I=U/R可得，
R1的阻值：R1=U/I1=12V/0.2A=60Ω；
（3）灯泡的电阻：RL=UL/IL=12V/1A=12Ω，将开关S1、S2都断开时，L与R2串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I′=U/RL+R2=12V/12Ω+12Ω=0.5A，则灯L实际消耗的功率：PL=（I'）2RL=（0.5A）2×12Ω=3W．
