高中物理人教版 (2019)必修 第三册电势能和电势示范课课件ppt

这是一份高中物理人教版 (2019)必修 第三册电势能和电势示范课课件ppt，共70页。

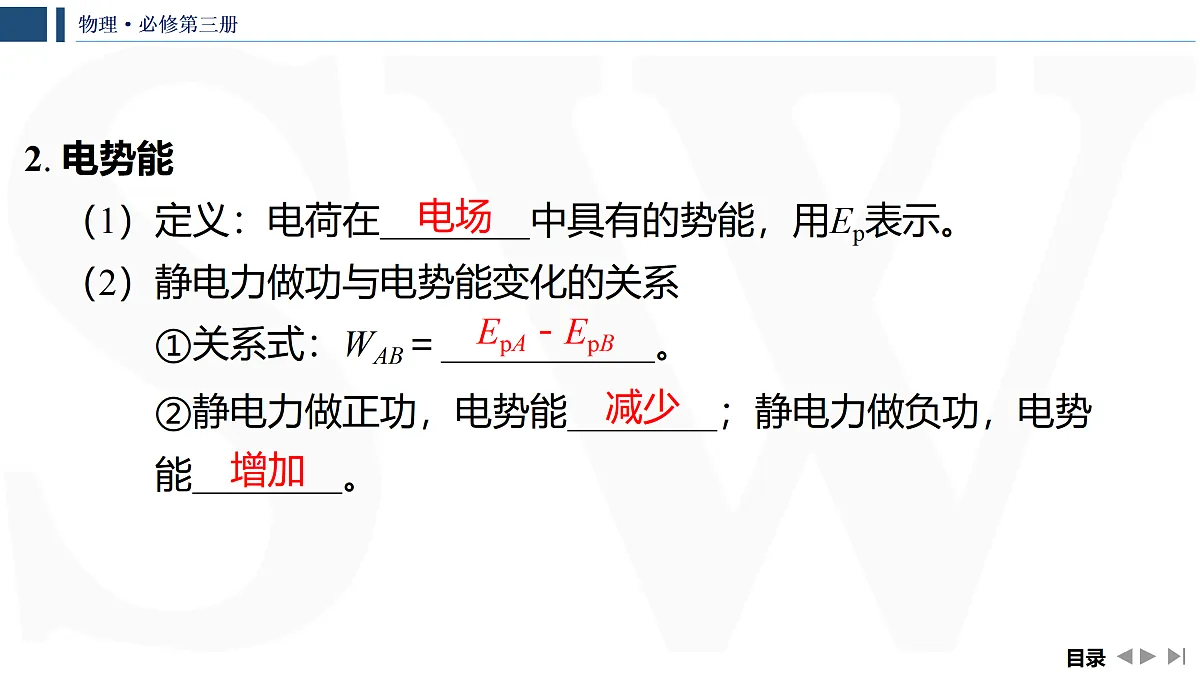

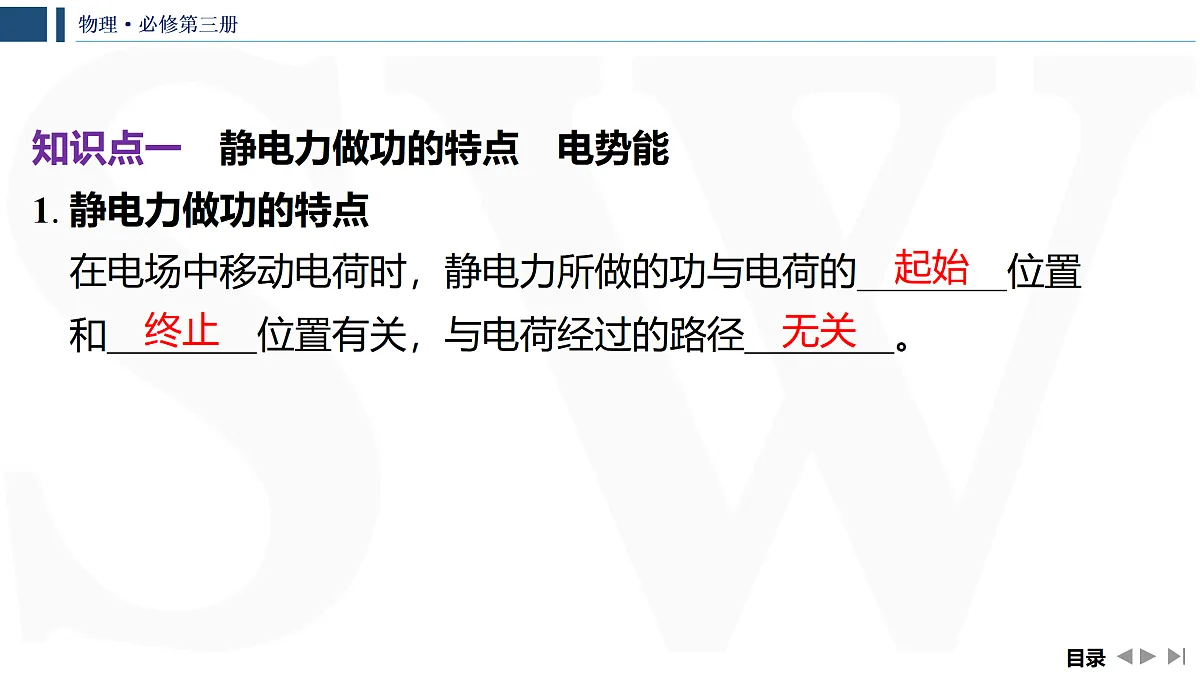

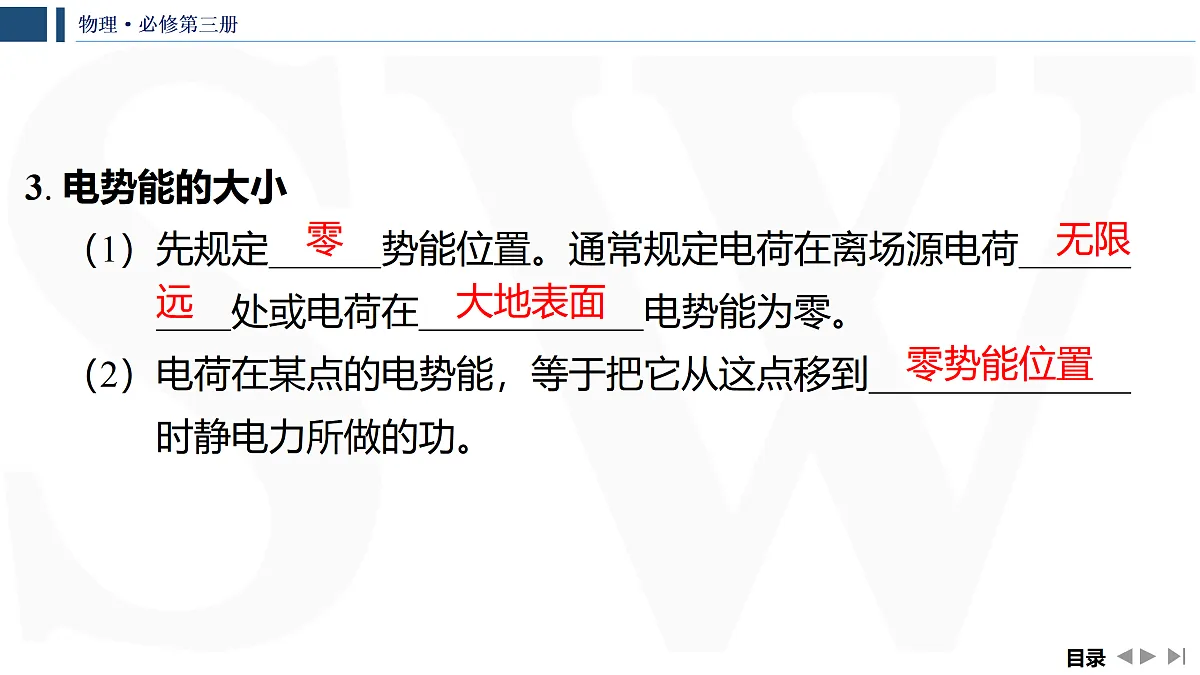

1.电势能和电势目 录 01.基础知识·准落实02.核心要点·快突破03.教学效果·勤检测04.课时训练·提素能基础知识·准落实梳理归纳 自主学习 01知识点一　静电力做功的特点　电势能1. 静电力做功的特点在电场中移动电荷时，静电力所做的功与电荷的 ⁠位置和 位置有关，与电荷经过的路径 ⁠。起始　终止　无关　②静电力做正功，电势能 ；静电力做负功，电势能 ⁠。减少　增加　2. 电势能（1）定义：电荷在 中具有的势能，用Ep表示。（2）静电力做功与电势能变化的关系①关系式：WAB＝ ⁠。电场　EpA－EpB　3. 电势能的大小（1）先规定 势能位置。通常规定电荷在离场源电荷 ⁠ 处或电荷在 ⁠电势能为零。（2）电荷在某点的电势能，等于把它从这点移到 ⁠时静电力所做的功。零　无限远　大地表面　零势能位置　知识点二　电势1. 定义：电荷在电场中某一点的 ⁠与它的电荷量之比。 3. 单位：在国际单位制中，电势的单位是 ，符号是 ⁠。4. 与电场线方向的关系：沿着电场线方向电势逐渐 ⁠。5. 标矢性：电势是标量，只有大小，没有方向，但有 ⁠之分。电势能　 伏特　V　降低　正负　【情景思辨】如图所示，一个不计重力的试探电荷在匀强电场中a点由静止释放运动到b点。（1）图中的电荷为正电荷，释放后静电力做正功，电荷的电势能减小。（　√　）（2）电荷的电势能是相对的，其大小与规定的零势能点有关。（　√　）√√（3）电场中a点电势低于b点电势。（　×　）（4）电荷从a点运动到b点，其电势能的变化量由静电力做功决定。（　√　）×√核心要点·快突破互动探究 深化认知 02要点一　静电力做功与电势能变化的关系【探究】如图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧。在矿粉分离的过程中，静电力对矿粉做正功还是做负功？矿粉的电势能如何变化？提示：正功，电势能减少。【归纳】1. 电势能的性质2. 电势能大小的四种判断方法（1）做功判断法：电场力做正功，电势能减小；电场力做负功，电势能增大。（2）电荷电势法：正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能大。（3）公式法：由Ep＝qφ，将q、φ的大小、正负号一起代入公式进行判断。（4）能量守恒法：在电场中，若只有电场力做功，电荷的动能和电势能相互转化，动能增大时，电势能减小，反之电势能增大。【典例1】　将电荷量为6×10－6 C的负电荷从电场中的A点移到B点，克服静电力做了3×10－5 J的功，再从B移到C，静电力做了1.2×10－5 J的功，则：（1）该电荷从A移到B，再从B移到C的过程中，电势能共改变了多少？答案：增加1.8×10－5 J　解析：负电荷从A移到C，静电力做的功WAC＝－3×10－5 J＋1.2×10－5 J＝－1.8×10－5 J，电势能增加1.8×10－5 J。（2）如果规定A点的电势能为零，则该电荷在B点和C点的电势能分别为多少？答案：3×10－5 J 1.8×10－5 J解析： WAB＝EpA－EpB＝－3×10－5 J，又EpA＝0，则EpB＝3×10－5 J。WAC＝EpA－EpC＝－1.8×10－5 J，又EpA＝0，则EpC＝1.8×10－5 J。 1. （多选）一个电荷只在静电力作用下从电场中的A点移到B点时，静电力做了5×10－6 J的功，那么（　　）解析：　电荷只在静电力作用下从电场中的A点移到B点时，静电力做正功，电势能减少，静电力做了多少正功，电荷的电势能就减少多少，由动能定理可知，动能就增加多少。因电荷在A点的动能和电势能不知道，所以不能确定电荷在B点的动能和电势能，故选项A、B错误，C、D正确。2. 如图所示，在真空中有两个带电荷量相等的正电荷q1和q2，它们分别固定在A、B两点，CD为A、B连线的中垂线。现将正电荷q3由C沿CD移至无限远处，在此过程中（　　）解析：　根据电场的叠加可知，CD线上各点场强方向均由C指向D，C点的场强为零，无穷远处场强也为零，所以将q3由C点沿CD移至无穷远的过程中，场强先逐渐增大，后逐渐减小，q3受到的静电力先逐渐增大，后逐渐减小，C错误，D正确；静电力一直对q3做正功，q3的电势能不断减小，A、B错误。要点二　电势的理解和计算1. 电势的性质2. 电势高低的三种判断方法（1）依据电场线方向：沿电场线方向电势逐渐降低。（2）电荷的正负：取无限远处电势为零，正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势高，靠近负电荷处电势低。（3）依据电势能的高低：正电荷电势能大处电势较高，负电荷电势能大处电势较低。【典例2】　如果把q＝1.0×10－8 C的正电荷从无限远处移到电场中的A点，需要克服静电力做功W＝1.2×10－4 J，那么：（1）q在A点的电势能和A点的电势各是多少？答案：1.2×10－4 J　1.2×104 V　 （2）q未移入电场前，A点的电势是多少？答案：1.2×104 V解析： A点的电势是由电场本身决定的，跟A点是否有电荷存在无关，所以q未移入电场前，A点的电势仍为1.2×104 V。 1. 如图所示，a、b、c是电场中的三个点，其电场强度大小分别为Ea、Eb、Ec，电势分别为φa、φb、φc。下列说法正确的是（　　）解析：　电场线密的地方场强大，疏的地方场强小，题图所示三点中，a点处电场线最密，则a点的电场强度最大；c点处电场线最稀疏，则c点的电场强度最弱，所以有Ea＞Eb＞Ec，故A、B错误；沿着电场线方向，电势逐渐降低，则有φa＞φb＞φc，故C正确，D错误。2. （多选）某电场在直角坐标系中的电场线分布情况如图所示，O、M、N为电场中的三个点，则由图可得（　　）解析：　M点的电场线较N点密集，故M点的电场强度大于N点的电场强度，选项A错误；顺着电场线方向电势降低，故M点的电势低于N点的电势，选项B正确；O点电势高于M点，故将一负电荷由O点移到M点电势能增加，选项C正确；因M、N点电势不相等，正电荷在M、N两点所具有的电势能也不相等，所以正电荷从O点分别移到M点和N点电势能的变化量不相同，电场力做功也不相同，选项D错误。教学效果·勤检测强化技能 查缺补漏 031. 如图所示，在匀强电场中有A、B两点，将一电荷量为q的正点电荷从A点移到B点，第一次沿直线AB移动该电荷，静电力做功为W1；第二次沿路径ACB移动该电荷，静电力做功为W2；第三次沿曲线ADB移动该电荷，静电力做功为W3，则（　　）解析：　假设A、B两点相距为l，直线AB与电场线的夹角为θ（θ＜90°），根据功的定义可知，静电力做的功均为qElcos θ，故沿三种路径移动该电荷，静电力做功相等，选项C正确，A、B、D错误。2. 某电场区域的电场线如图所示，a、b是其中一条电场线上的两点，下列说法正确的是（　　）解析：　电场线的疏密可以判断电场强度的大小，a点处比b点处电场线密，所以a点处电场强度大，电荷在该点的静电力大，A错误，D正确；a点的电场强度方向为该点的电场线方向，向右，B错误；沿电场线方向电势降低，a点电势大于b点电势，所以正电荷在a点处的电势能大于在b点处的电势能，C错误。3. 将一正电荷从无限远处移入电场中的M点，电势能减少了8.0×10－9 J，若将另一等量的负电荷从无限远处移入电场中的N点，电势能增加了9.0×10－9 J，则下列判断中正确的是（　　） 4. （2023·北京高考8题）如图所示，两个带等量正电荷的点电荷位于M、N两点上，E、F是MN连线中垂线上的两点，O为EF、MN的交点，EO＝OF。一带负电的点电荷在E点由静止释放后（　）解析：　带负电的点电荷在E点由静止释放，将以O点为平衡位置做简谐运动，在O点所受电场力为零，故A、B错误；根据运动的对称性可知，点电荷由E到O的时间等于由O到F的时间，故C正确；点电荷由E到F的过程中电场力先做正功后做负功，则电势能先减小后增大，故D错误。5. 两个相同的负电荷和一个正电荷附近的电场线分布如图所示。c是两负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则（　　）解析：　电场线的疏密反映电场强度的大小，结合题图可知a点的电场强度比b点的电场强度大，A项错误；a点电势与左侧负电荷附近且与b点在同一电场线上的某点电势相等，又顺着电场线的方向电势逐渐降低，因此b点电势比a点电势高，B项错误；两个负电荷在c点的合电场强度为零，而在d点的合电场强度方向向下，正电荷在c、d两点电场强度大小相等，方向相反，因此电场叠加后c点电场强度比d点电场强度大，C项错误；在正电荷的电场中，c、d两点的电势相等，而在负电荷的电场中离负电荷越远的地方电势越高，因此d点电势比c点电势高，D项正确。 04课时训练·提素能分层达标 素养提升考点一　静电力做功与电势能变化的关系1. 把负点电荷沿电场线方向由a点移至c点的过程中，关于静电力对电荷所做的功和电荷电势能的变化，下列说法正确的是（　　）解析：　把负点电荷沿电场线由a点移至c点的过程中，受力方向与位移方向相反，所以静电力做负功，电势能增加，故C正确，A、B、D错误。2. （多选）如图所示，实线为两点电荷形成的电场线，若不计重力的带电粒子仅在静电力作用下从C点运动到D点，轨迹如图中虚线所示，则下列说法中正确的是（　　）解析：　根据带电粒子仅在静电力作用下从C点运动到D点的轨迹，可判断所受静电力大体指向弯曲一侧，结合某点的切线方向，即为速度方向，从而判断粒子带正电，根据电场线的分布情况可知，带电粒子从C到D的过程中，静电力的方向与运动方向的夹角小于90°，静电力对其做正功，电势能减小，动能增大，故A、C正确，B错误。根据电场线的疏密程度可知，A电荷的电荷量大于B电荷的电荷量，故D正确。故选A、C、D。3. （多选）如图所示，在光滑绝缘的水平面上放置两个带异种电荷、电荷量不同的小球Q1和Q2，则由静止释放后（　　） 4. 如图所示，在暴雨前，有一带电云团（可近似看作带电绝缘球）正慢慢靠近地面，某野外地面附近有一质量较小的带电体被吸上天空，带电体在上升过程中，以下说法正确的是（　　）解析：　带电体在上升的过程中，静电力做正功，电势能减小，故A错误；由于不知道云层所带电荷的电性，所以带电体上升的过程中，不能判断出电势如何变化，故B错误；因为越靠近场源，电场强度越大，所以带电体在上升中所处位置的电场强度越来越大，故C正确；根据电场强度越来越大，则静电力越来越大，合力越来越大，根据牛顿第二定律知，加速度越来越大，故D错误。考点二　电势的理解和计算5. 在带电荷量为q的点电荷形成的电场中有一点A，当一个带电荷量为－q的检验电荷从电场的无限远处（电势为零）被移到电场中的A点时，静电力做的功为W，则检验电荷在A点的电势能及电场中A点的电势分别为（　　） 6. 如图所示，真空中某正点电荷O左右两边相等距离处有两点A、B，则（　　）解析：　A、B两点关于O点对称，根据正点电荷的电场线分布情况可知，A、B两点电场强度的大小相等，方向不同，故A错误；根据对称性可知，A、B两点的电势相等，B错误；根据Ep＝φq，A、B两点电势相等，可知带正电的试探电荷在A点的电势能与在B点的电势能相等，C错误；将一带正电的试探电荷从A点沿直线向正点电荷O移动的过程中，静电力方向与试探电荷运动方向相反，静电力做负功，D正确。7. 如图所示，在M、N处固定着两个等量异种点电荷，在它们的连线上有A、B两点，已知MA＝AB＝BN。下列说法正确的是（　）解析：　由点电荷的场强合成可知A和B两点场强方向均向右，大小相等，选项A正确；沿着电场线方向电势逐渐降低，则φA＞φB，选项B错误；正电荷从A点移到B点，所受电场力与运动方向相同，电场力做正功，选项C错误；Ep＝qφ，因为q＜0，所以EpA＜EpB，选项D错误。8. （多选）将一电荷量为＋Q的小球放在不带电的金属球附近，稳定后所形成电场的电场线分布如图所示，a、b为电场中的两点，则（　　）解析：　电场线的疏密表示电场强度的大小，据图可知，a点的电场强度比b点的电场强度大，故A正确； a点所在处的电场线从Q发出到不带电的金属球终止，所以a点的电势高于金属球的电势，而b点所在处的电场线从金属球发出到无穷远，所以金属球的电势高于b点的电势，所以a点的电势比b点的电势高，故B错误； 电势越高的地方，负电荷具有的电势能越小，即负电荷在a点的电势能比b点的小，把检验电荷－q从电势能小的a点移动到电势能大的b点，电势能增大，静电力做负功，故C错误，D正确。 9. 在某个空间中有一匀强电场如图所示，放入一点电荷，将它由点A移至点B，静电力做功3×10－3 J。则下列说法正确的是（　　）解析：　沿着电场线方向电势降低，因此A点电势比B点高，A错误；从A运动到B的过程中，静电力做正功，因此电荷受静电力的方向与电场线方向相同，点电荷带正电，B错误；由于静电力做的正功等于电势能的减少量，因此该过程中，点电荷的电势能减少了3×10－3 J，C正确；如果仅由静电力做功，根据动能定理，动能增加3×10－3 J，如果还有其他的力，无法判断动能的变化，D错误。10. 真空中等量异种点电荷A、B周围的电场分布情况如图所示，图中O点为两点电荷连线的中点，M、N为两点电荷连线的中垂线上的两点，OM＝ON，P、Q关于O点对称。下列说法中正确的是（　　）解析：　P点的电势与关于两点电荷连线的对称点电势相等，根据几何关系知P关于两点电荷连线的对称点与Q在同一条电场线上，由沿着电场线方向电势逐渐降低可知P、Q两点电势不相同，故A错误；在P点由静止释放一试探电荷，试探电荷运动过程中所受静电力方向不断改变，不可能沿直线运动到Q点，故B错误；根据对称性可知同一试探电荷在P、Q两点受到的静电力方向相同，但与在O点受到的静电力方向不同，故C错误；根据电场线的疏密程度可知EM＝EN＜EO，故D正确。11. （多选）真空中有两个固定的带正电的点电荷，电荷量不相等。一个带负电的试探电荷置于二者连线上的O点时，仅在静电力的作用下恰好保持静止状态。过O点作两正电荷连线的垂线，以O点为圆心的圆与连线和垂线分别交于a、c和b、d，如图所示。以下说法正确的是（　　）解析：　由题意可知O点合电场强度为零，根据同种电荷之间电场线的分布可知aO之间电场线由a到O，故a点电势高于O点电势，A错误；根据同种电荷间电场线的分布情况可知b点电势低于c点电势，B正确；根据电场线分布可知负电荷从a到b静电力做负功，电势能增加，即该试探电荷在a点的电势能小于在b点的电势能，C错误；同理根据电场线分布可知负电荷从c点到d点静电力做负功，电势能增加，即该试探电荷在c点的电势能小于在d点的电势能，D正确。12. （多选）（2023·海南高考12题）如图所示，正三角形三个顶点固定三个等量电荷，其中A、B带正电，C带负电，O、M、N为AB边的四等分点，下列说法正确的是（　　）解析：　根据电场强度叠加原理以及对称性可知，M、N两点的电场强度大小相同，但是方向不同，A错误；由对称性可知在A、B处的正电荷在M、N两点产生的电势相等，在C点的负电荷在M、N两点产生的电势也相等，则M、N两点电势相等，B正确；负电荷从M移到O，因A、B两电荷对负电荷的库仑力的合力从O指向M，则该力对负电荷做负功，C点的负电荷也对该负电荷做负功，可知三个电荷对该负电荷的合力对其做负功，则该负电荷的电势能增加，即负电荷在M点的电势能比在O点小，同理可知负电荷在N点的电势能比在O点小，C正确，D错误。13. 如图所示，在同一条电场线上有A、B、C三点，三点的电势分别是φA＝5 V、φB＝－2 V、φC＝0，将电荷量q＝－6×10－6 C的点电荷从A移到B，再移到C。（1）该电荷在A点、B点、C点具有的电势能各是多少？答案：－3×10－5 J　1.2×10－5 J　0 （2）将该电荷从A移到B和从B移到C，电势能分别变化了多少？答案：增加4.2×10－5 J　减少1.2×10－5 J解析：将该电荷从A移到B，电势能的变化量为ΔEpAB＝EpB－EpA＝1.2×10－5 J－（－3×10－5）J＝4.2×10－5 J即电势能增加了4.2×10－5 J将该电荷从B移到C，电势能的变化量为ΔEpBC＝EpC－EpB＝0－1.2×10－5 J＝－1.2×10－5 J即电势能减少了1.2×10－5 J。（3）将该电荷从A移到B和从B移到C，静电力做功分别是多少？答案：－4.2×10－5 J　1.2×10－5 J解析：将该电荷从A移到B，静电力做的功为WAB＝EpA－EpB＝－4.2×10－5 J将该电荷从B移到C，静电力做的功为WBC＝EpB－EpC＝1.2×10－5 J。谢谢观看!
