高中物理人教版 (2019)必修 第三册导体的电阻评课ppt课件

这是一份高中物理人教版 (2019)必修 第三册导体的电阻评课ppt课件，共69页。

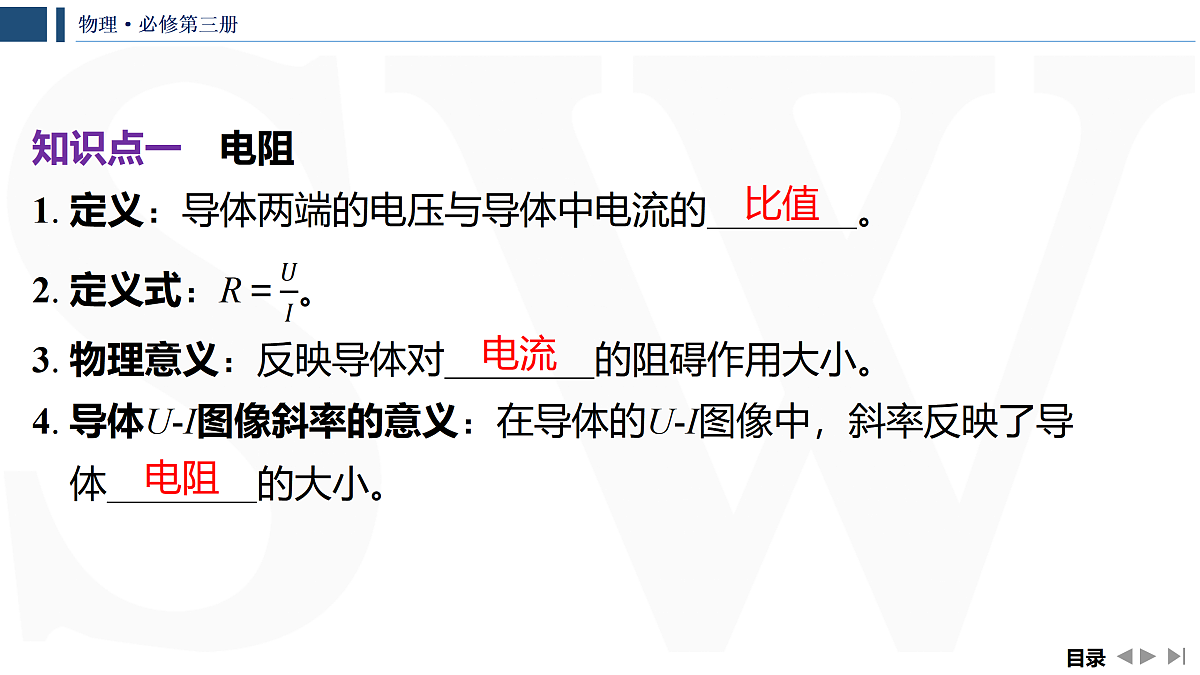

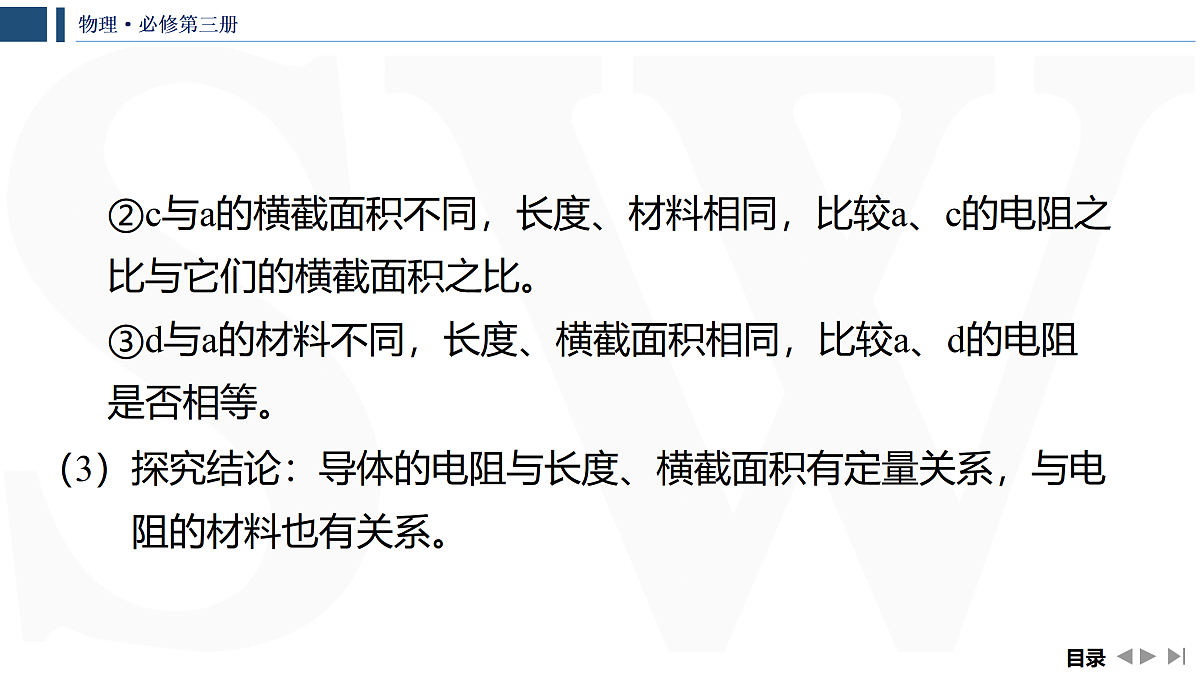

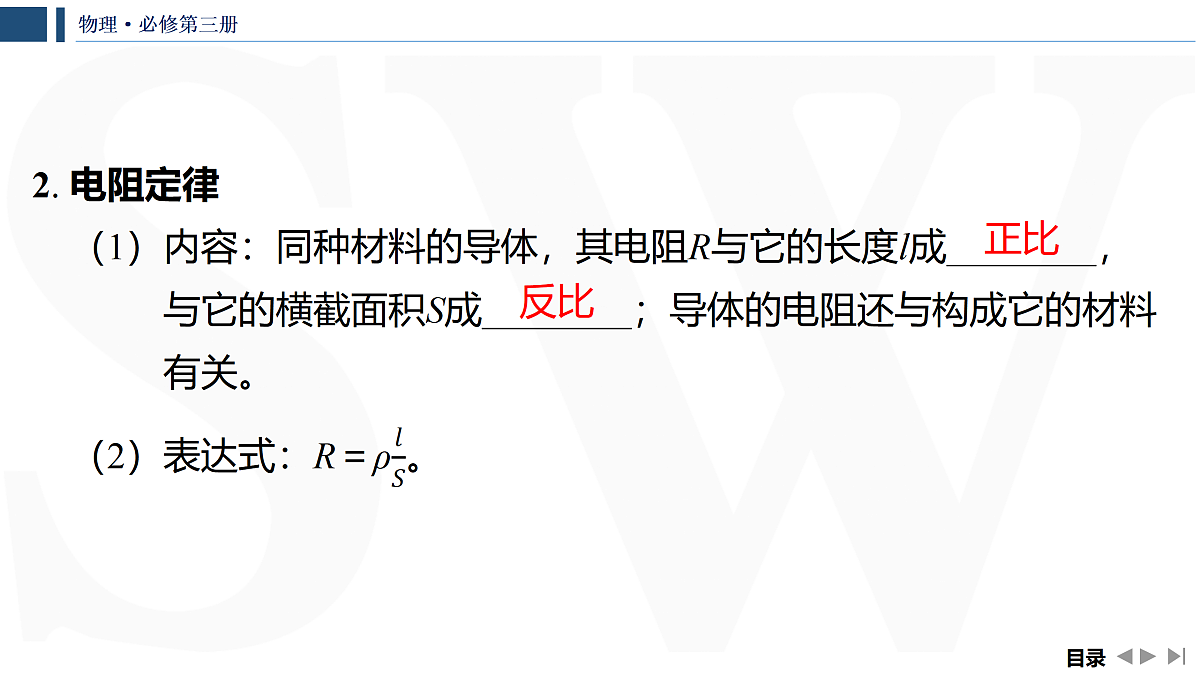

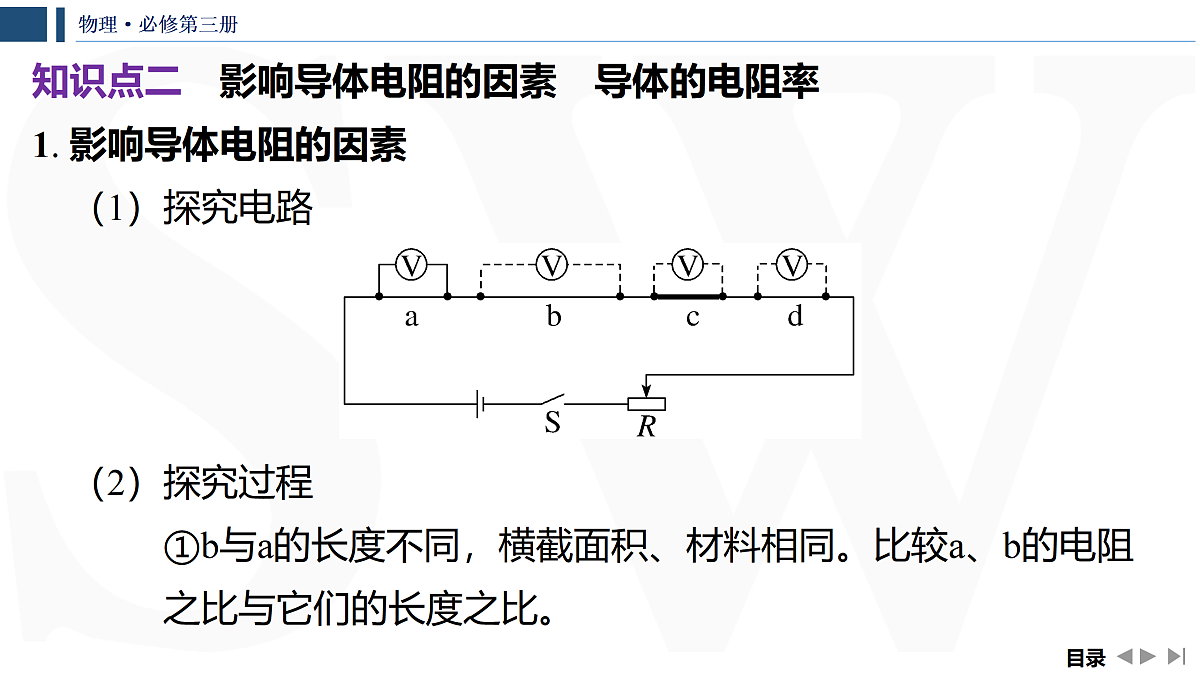

2.导体的电阻目 录 01.基础知识·准落实02.核心要点·快突破03.教学效果·勤检测04.课时训练·提素能基础知识·准落实梳理归纳 自主学习 01知识点一　电阻1. 定义：导体两端的电压与导体中电流的 ⁠。 3. 物理意义：反映导体对 ⁠的阻碍作用大小。4. 导体U-I图像斜率的意义：在导体的U-I图像中，斜率反映了导体 ⁠的大小。比值　电流　电阻　知识点二　影响导体电阻的因素　导体的电阻率1. 影响导体电阻的因素（1）探究电路（2）探究过程①b与a的长度不同，横截面积、材料相同。比较a、b的电阻之比与它们的长度之比。②c与a的横截面积不同，长度、材料相同，比较a、c的电阻之比与它们的横截面积之比。③d与a的材料不同，长度、横截面积相同，比较a、d的电阻是否相等。（3）探究结论：导体的电阻与长度、横截面积有定量关系，与电阻的材料也有关系。2. 电阻定律（1）内容：同种材料的导体，其电阻R与它的长度l成 ⁠，与它的横截面积S成 ；导体的电阻还与构成它的材料有关。 正比　反比　3. 电阻率（1）意义：反映材料导电性能的物理量。（2）决定因素：电阻率与导线材料和 ⁠有关。纯金属的电阻率 ，合金的电阻率较大。4. 材料特性的应用（1）连接电路的导线一般用电阻率小的铜来制作。（2）金属的电阻率随温度的升高而 ，可用来制作电阻温度计，精密的电阻温度计用铂制作。（3）有些合金的电阻率几乎不受温度变化的影响，常用来制作 ⁠。温度　较小　增大　标准电阻　5. 超导现象当温度降低时，导体的电阻率会 ，一些金属在温度特别低时电阻可降到 ，这种现象叫作超导现象。减小　0　【情景思辨】　有的电线细如发丝，有的电线又粗如拇指，有的电线是铝质材料，有的电线是铜质材料。结合以上情景判断下列说法的正误。（1）导体的电阻跟导体中的电流成反比。（　×　）×（2）导体的长度越大，电阻也一定越大。（　×　）（3）导体的电阻率ρ只与导体的长度l和横截面积S有关。（　×　）（4）导体的电阻率与温度有关。（　√　）（5）电阻率大的导体，电阻一定很大。（　×　）××√×核心要点·快突破互动探究 深化认知 02      1. （多选）已知两个导体的电阻之比R1∶R2＝2∶1，那么（　　） 2. （多选）小强在探究定值电阻（该电阻的阻值不受温度的影响）两端电压和电流的关系，当在该电阻两端加U＝20 V的电压时，通过该电阻的电流为I＝5 A。下列说法正确的是（　　） 要点二　电阻定律　电阻率 2. 电阻率与电阻的比较【典例2】　如图所示，R1、R2是材料相同，厚度相同，表面为正方形的导体，正方形的边长之比为2∶1，通过这两个导体的电流方向如图所示，则以下说法正确的是（　　）  1. 如图所示为一块长方体铜块，使电流沿I1、I2两个方向通过该铜块，则两种情况下铜块的电阻之比为（　　） 2. 为了测定液体的电阻率，工业上用一种称为“电导仪”的仪器，其中一个关键部件如图所示。A、B是两片面积为1 cm2的正方形铂片。间距l＝1 cm，把它们浸没在待测液体中。若通过两根引线加上电压U＝6 V时，测出电流强度I＝1 μA，这种液体的电阻率为（　　） 要点三　导体的伏安特性曲线1. 由I-U图像可以获取的信息（1）坐标轴的意义：I-U图像中，横坐标表示电压U、纵坐标表示电流I。（2）图线斜率的意义：I-U图像中，斜率表示电阻的倒数。2. 线性元件的U-I图像与I-U图像的比较3. 非线性元件电阻的确定 【典例3】　已知灯丝的电阻不是一个固定的值，它随温度的升高而逐渐变大。现有一只标有“220 V　60 W”的白炽灯泡，两端的电压U由0逐渐增大到220 V。在此过程中，灯泡两端的电压U和流过灯泡的电流I的关系可用图线表示。下列选项图符合实际的是（　　）  1. （多选）如图所示的是电阻R的U-I图像，图中α＝45°，由此得出（　　） 2. 小灯泡的伏安特性曲线如图中的AB段（曲线）所示。由图可知，AB段灯丝的电阻因温度的影响改变了（　　） 教学效果·勤检测强化技能 查缺补漏 031. 鸟儿落在110 kV的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安全无恙，这是因为（　　）解析：　当小鸟两脚站在一根线上时，两脚之间的导线的距离非常小，故两脚之间的导线的电阻非常小，则小鸟两脚间的电压很小，接近于零，不会对小鸟造成危害，故C正确。2. （多选）某导体中的电流随其两端的电压变化如图实线所示，则下列说法中正确的是（　　） 3. （多选）在一次实验中某同学用电流表测出了流过导体A的几组电流，用电压表测出了导体A两端对应的几组电压，通过描点连线得出了A的U- I图像。把导体A改换为导体B，得出了B的U-I图像，如图所示，下列说法正确的是（　　） 4. 如图所示，P是一个表面镶有很薄金属膜的长陶瓷管，其长度为L，直径为D，镀膜的厚度为d，管两端有导电金属箍M、N。现把它接入电路中，测得它两端电压为U，通过它的电流为I，则金属膜的电阻为多少？镀膜材料电阻率为多少？     04课时训练·提素能分层达标 素养提升考点一　导体的电阻　欧姆定律1. （多选）根据欧姆定律，下列说法正确的是（　　） 2. 今有甲、乙两个电阻，在相同时间内流过甲的电荷量是乙的2倍，甲、乙两端的电压之比为1∶2，则甲、乙两个电阻阻值之比为（　　） 考点二　电阻定律　电阻率3. 一根粗细均匀的导线，当其两端电压为U时，通过的电流是I，若将此导线均匀拉长到原来的2倍时，电流仍为I，导线两端所加的电压变为（　　）   5. 学校买回一捆带绝缘层的铜导线，物理老师要求同学们在不打开包装只露出两端线头的情况下，测量其长度是否与包装标识吻合。同学们需要查阅及测量下列哪组物理量才能完成任务（　　） 6. 如图所示，厚薄均匀的矩形金属薄片边长ab＝2bc。当将A与B接入电压为U的电路中时，电流为I；若将C与D接入电压为U的电路中，则电流为（　　） 考点三　导体的伏安特性曲线7. 如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断正确的是（　　） 8. （多选）某同学在研究三种导电元件的伏安特性时，他根据实验中所测得的数据，分别绘制了I-U图线，如图甲、乙、丙所示，下列说法正确的是（　　）解析：　由题图可知图甲元件的电阻不变，图乙元件的电阻随电压U的增大而增大，图丙元件的电阻随电压U的增大而减小，故A、B正确。 9. 有两个同种材料制成的导体，两导体是横截面为正方形的柱体，柱体高均为h，大柱体横截面边长为a，小柱体横截面边长为b，现将大、小柱体串联接在输出电压为U的电源两端，已知通过导体的电流方向如图所示，大小为I，则导体电阻率ρ为（　　） 10. 如图所示，一段长为a、宽为b、高为c（a＞b＞c）的长方体金属导体，将其中的两个对立面接入电路中时，最大的电阻为R，则最小的电阻为（　　） 11. 某导体的伏安特性曲线如图所示，直线a是伏安特性曲线上b点的切线，关于导体的电阻，下列说法中正确的是（　　） 12. 一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口，管中盐水柱长为16 cm时，测得电阻为R，若溶液的电阻随长度、横截面积的变化规律与金属导体相同。现将管中盐水柱均匀拉长至20 cm（盐水体积不变，仍充满橡胶管）。则盐水柱电阻为（　　） 13. 有一种“电测井”技术，用钻头在地上钻孔，通过在钻孔中进行电特性测量，可以反映地下的有关情况。如图所示为一钻孔，其形状为圆柱体，半径为10 cm，设里面充满浓度均匀的盐水，其电阻率ρ＝0.314 Ω·m，现在钻孔的上表面和底部加上电压，测得U＝100 V，I＝100 mA，π取3.14。求该钻孔的深度。答案：100 m 解得h＝100 m。谢谢观看!
