人教版 (2019)必修 第三册电源和电流课文配套课件ppt

这是一份人教版 (2019)必修 第三册电源和电流课文配套课件ppt，共64页。

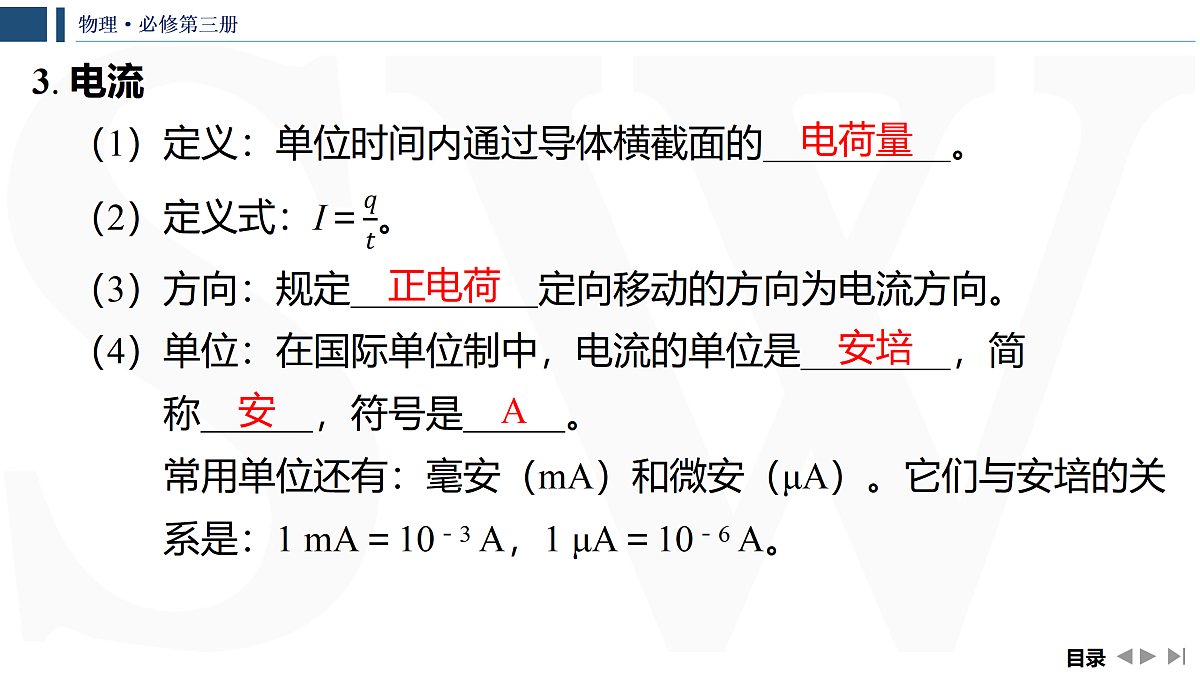

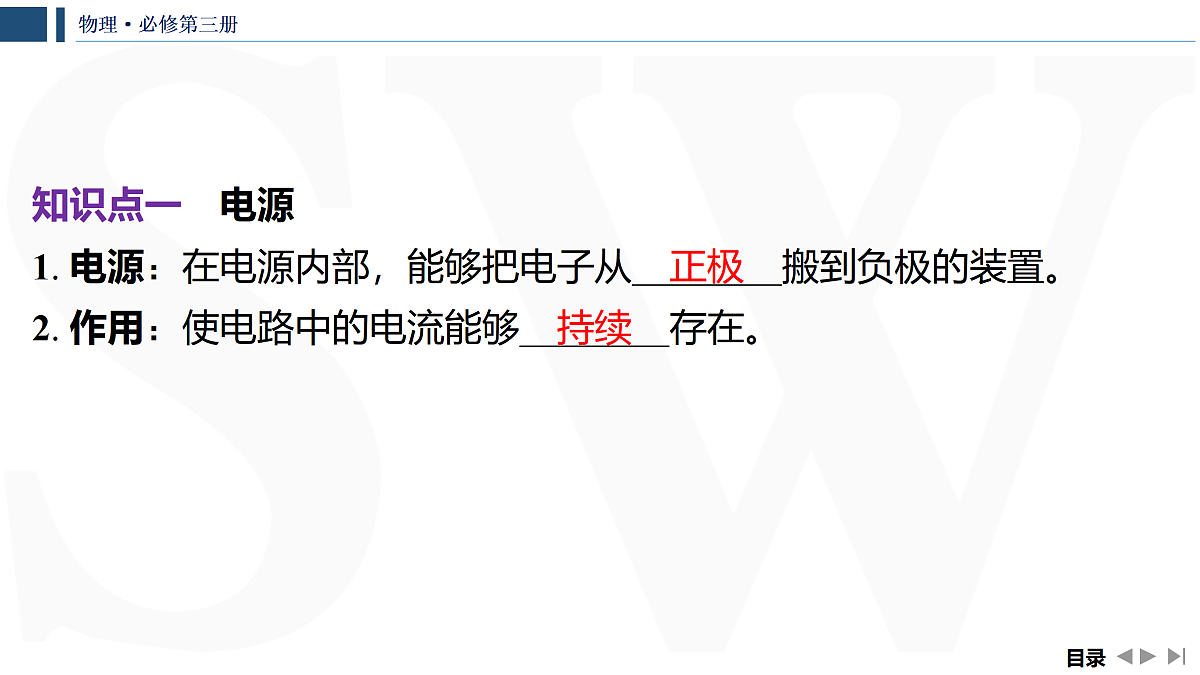

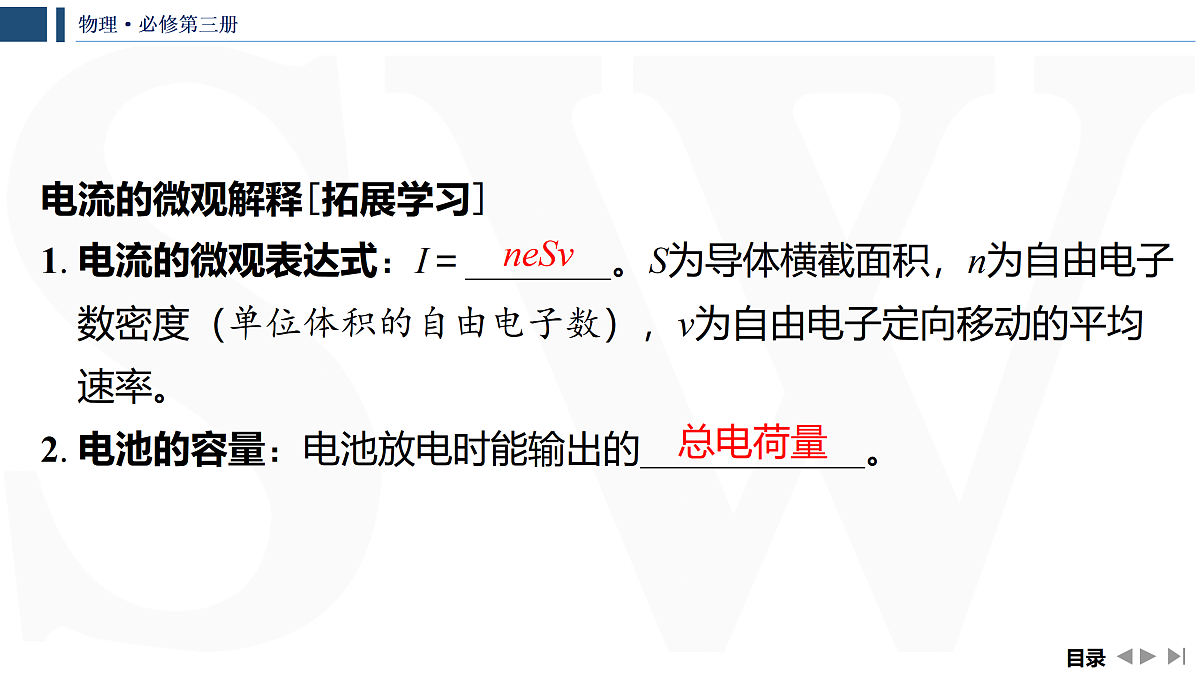

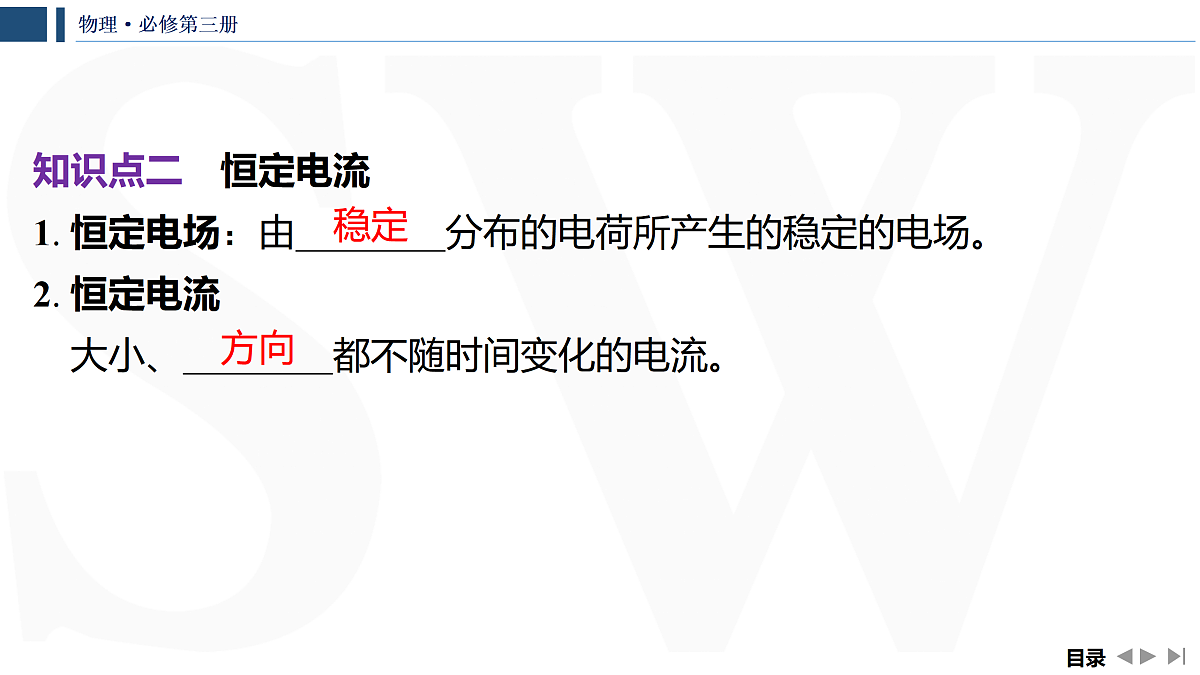

1.电源和电流目 录 01.基础知识·准落实02.核心要点·快突破03.教学效果·勤检测04.课时训练·提素能基础知识·准落实梳理归纳 自主学习 01　　知识点一　电源1. 电源：在电源内部，能够把电子从 ⁠搬到负极的装置。2. 作用：使电路中的电流能够 ⁠存在。正极　持续　知识点二　恒定电流1. 恒定电场：由 ⁠分布的电荷所产生的稳定的电场。2. 恒定电流大小、 ⁠都不随时间变化的电流。稳定　方向　3. 电流（1）定义：单位时间内通过导体横截面的 ⁠。 （3）方向：规定 ⁠定向移动的方向为电流方向。（4）单位：在国际单位制中，电流的单位是 ，简称 ，符号是 ⁠。常用单位还有：毫安（mA）和微安（μA）。它们与安培的关系是：1 mA＝10－3 A，1 μA＝10－6 A。电荷量　正电荷　安培　安　A　电流的微观解释[拓展学习]1. 电流的微观表达式：I＝ 。S为导体横截面积，n为自由电子数密度（单位体积的自由电子数），v为自由电子定向移动的平均速率。2. 电池的容量：电池放电时能输出的 ⁠。neSv　总电荷量　【情景思辨】如图所示，在装有导电液体的细管中，有正、负两种电荷向相反的方向运动，在时间t内通过细管某截面的正电荷为q1，通过此截面的负电荷为q2。判断下列说法的正误。（1）导电液体中电流方向由左向右。（　√　）（2）导电液体中电流大小为0。（　×　） （4）电流既有大小又有方向，它是一个矢量。（　×　）（5）导体中的电流，实际是正电荷的定向移动形成的。（　×　）√×√××核心要点·快突破互动探究 深化认知 02要点一　电流的理解和计算【探究】闪电是云与云之间、云与地之间或者云体内各部位之间的强烈放电现象。若某次闪电是在云与地之间发生的，在放电时间t内有n个电子从地面向云层移动，电子的电荷量为e，则该次闪电放电电流的方向如何？放电电流的大小为多少？ 【归纳】1. 电流的方向（1）规定正电荷定向移动的方向为电流的方向，则负电荷定向移动的方向与电流的方向相反。（2）在电源外部的电路中，电流是从电源的正极流向负极；在电源内部的电路中，电流是从电源的负极流向正极。（3）金属导体中自由移动的电荷是自由电子，故电流的方向与自由电子定向移动的方向相反。（4）电解液中正、负离子定向移动的方向虽然相反，但正、负离子定向移动形成的电流方向是相同的。  【典例1】　如图所示，在MgCl2溶液中，正、负离子定向移动，其中Cl－水平向左移动。若测得2 s内分别有5×1017个Mg2＋和1×1018个Cl－通过溶液内部的横截面M，那么溶液中的电流方向和大小为（　　） 1. 在2 s内有0.1 C电荷通过横截面积为2 mm2的导体材料，则电流大小是（　　） 2. 某次闪电的持续时间约为0.005 s，若此时间内所形成的平均电流大小约为6×104 A，则此次闪电中所带电荷量是（　　）解析：A　根据q＝It可得闪电所带电荷量为q＝It＝6×104×0.005 C＝300 C，故A正确。要点二　电流的微观表达式1. 建立模型如图所示，AD表示粗细均匀的一段长为l的导体，两端加一定的电压，导体中的自由电荷沿导体定向移动的速率为v，设导体的横截面积为S，导体单位体积内的自由电荷数为n，每个自由电荷的电荷量为q。  【典例2】　如图所示，AD表示粗细均匀的一段长为L的导体，两端加一定的电压，导体中的自由电荷沿导体定向移动的速率为v，设导体的横截面积为S，导体单位体积内的自由电荷数为n，每个自由电荷的电荷量为q。则：（1）导体AD内的自由电荷的总电荷量Q是多少？答案：nLSq　解析：导体AD内的自由电荷总数为N＝nLS，总电荷量为Q＝Nq＝nLSq。（2）这段导体上的电流是多大？答案：nqSv  1. 有甲、乙两导体，甲的横截面积是乙的两倍，而单位时间内通过导体横截面的电荷量，乙是甲的2倍，下列说法中正确的是（　） 2. 一段粗细均匀的导线的横截面积为S，导线内自由电子的电荷量为e，导线单位长度内自由电子数为n，自由电子做无规则运动的平均速率为v，单位时间内通过某一横截面的自由电子数为N。则导线中的电流为（　　） 要点三　电池的容量　电池的容量（1）定义：电池放电时输出的总电荷量。（2）单位：安时（A·h）或毫安时（mA·h）。【典例3】　下表是某品牌纯电动汽车的标识牌，求：（1）该汽车电池的容量；（2）该汽车电池以6 A的电流放电，可以工作的时间；（3）该汽车电池充完电可储存的电荷量。答案：（1）60 A·h　（2）10 h　（3）2.16×105 C解析：（1）（2）从标识牌可知该汽车电池的容量为60 A·h，即该汽车电池以6 A的电流放电，可以工作10 h；（3）该汽车电池充完电可储存的电荷量为q＝It，代入数据得q＝2.16×105 C。教学效果·勤检测强化技能 查缺补漏 031. 下列关于电源说法正确的是（　　）解析：　电源的作用是使正极聚集正电荷，负极聚集负电荷（并不是创造了电荷，而是使正、负电荷发生了分离），这样电源两端就会产生电压，从而使电路中的电荷发生定向移动形成电流，而不是产生电荷，A错误，B正确；电路中形成持续的电流的条件是有电源且电路闭合，C错误；导线中的电场是由电源和导线所积累的电荷共同形成的，D错误。2. 电路中每分钟有6×1013个自由电子通过横截面积为0.64×10－6 m2的导线，已知电子所带电荷量的绝对值为1.6×10－19 C，那么电路中的电流是（　　） 3. 某根导线的横截面积为S，通过的电流为I。已知该导线材料的密度为ρ，摩尔质量为M，电子电荷量为e，阿伏加德罗常数为NA，设每个原子只提供一个自由电子，则该导线中自由电子定向移动的平均速率为（　　） 4. 安培提出了著名的分子电流假说，根据这一假说，电子绕核运动可等效为一环形电流。设带电荷量大小为e的电子以速率v绕原子核沿顺时针方向做半径r的匀速圆周运动，关于该环形电流的说法正确的是（　　）  04课时训练·提素能分层达标 素养提升考点一　电流的理解和计算1. 下列关于电源和电流的说法正确的是（　　） 2. 如图所示是通有恒定电流的某段导体。在5 s内有10 C的负电荷向右通过横截面A，则导体内电流的大小和方向分别是（　　） 3. 北京正、负电子对撞机的储存环是长240 m的近似圆形轨道，若电子的速率为光速的十分之一，当环中的电流为10 mA时，在整个环中运行的电子数目为（　　） 4. 雷击，指打雷时电流通过人、畜、树木、建筑物等而造成杀伤或破坏，其中一种雷击形式是带电的云层与大地上某点之间发生迅猛的放电现象，叫作“直击雷”。若某次发生“直击雷”前瞬间云层所带的电荷量为8 C，雷击时放电时间为200 μs，则此次雷击时的平均电流为（　　） 考点二　电流的微观表达式5. 一根导线，分别通以不同电流，并保持温度不变，当电流较大时，以下说法正确的是（　　）解析：　对同一根导线单位体积内的自由电子数是一样的，A错误；电流和自由电子的定向移动的速率有关，与自由电子的热运动速率无关，B正确，C错误；电流的传导速度是电场的形成速度，等于光速c，和电流的大小无关，D错误。6. 一段粗细均匀的金属导体的横截面积是S，导体单位体积内的自由电子数为n，金属内的自由电子电荷量为e，自由电子做热运动的平均速率为v0，导体中通过的电流为I，通电时间为t，以下说法正确的有（　　） 7. 如图所示，一根横截面积为S的均匀长直橡胶棒上带有均匀的负电荷，每单位长度上电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒运动而形成的等效电流大小为（　　） 考点三　电池的容量8. 一块手机电池背面的部分符号如图所示，求解下列问题：（1）电池充满电后可提供的电能是多少？答案：1.62×10－2 kW·h　解析： 4 500 mA·h指的是该电池放电时能输出的总电荷量，电池充满电后，可提供的电能为W＝Uq＝3.6×4 500×10－3×10－3 kW·h＝1.62×10－2 kW·h。（2）若该电池可待机5天，待机放电电流的大小是多少？答案：37.5 mA　解析：待机放电时电流的大小为 解析：播放视频时电流的大小为  （3）若播放视频时间为15 h，则播放视频的电流是待机电流的多少倍？答案：8倍 9. 有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流，若将该细胞膜视为1×10－8 F的电容器，在2 ms内细胞膜两侧的电势差从－70 mV变为30 mV，则该过程中跨膜电流的平均值为（　　） 10. 某些肿瘤可以用“质子疗法”进行治疗。在这种疗法中，为了让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。如图所示，来自质子源的质子（初速度为零），经加速电压为U的加速器加速后，形成细柱形的质子流。已知细柱形的质子流横截面积为S，其等效电流为I；质子的质量为m，其电荷量为e。那么这束质子流内单位体积的质子数n是（　　） 11. 有甲、乙两个由同种材料制成的导体，乙导体的横截面积是甲导体的2倍，而单位时间内通过甲导体横截面的电荷量是乙导体的2倍，则下列说法正确的是（　　） 12. 如图所示，电解池内有含一价离子的电解液，时间t内通过溶液内截面S的正离子数是n1，负离子数是n2，设元电荷为e，以下说法中正确的是（　　） 13. 电荷定向移动形成电流，若金属导体中自由电子定向移动的平均速率为v，金属导体的横截面积为S，自由电子的密度（单位体积内的自由电子数）为n，自由电子的电荷量为e。（1）求证导体中的电流I与定向移动的平均速率v的关系为I＝neSv；答案：见解析　 （2）设铜导线的n＝8.5×1028个/m3，横截面积为S＝1.0 mm2，电子的电荷量大小为e＝1.6×10－19 C，导线中的电流为I＝1.0 A，已知常温下自由电子热运动的平均速率约为105 m/s，求自由电子定向移动的平均速率与自由电子热运动的平均速率的比值。答案：7.4×10－10解析：将题中的数据代入公式I＝neSv，可求得自由电子定向移动的平均速率为v≈7.4×10－5 m/s，则自由电子定向移动的平均速率与常温下自由电子热运动的平均速率的比值约为7.4×10－10。谢谢观看!
