2026年中考物理一轮重点难点一遍过专题训练-生活用电（附答案解析）

这是一份2026年中考物理一轮重点难点一遍过专题训练-生活用电（附答案解析），共8页。试卷主要包含了家庭电路，三线插头和漏电保护器，家庭电路中电流过大的原因，安全用电等内容，欢迎下载使用。
1.家庭电路：
（1）家庭电路的组成：进户线（火线和零线）、电能表、总开关、保险盒、用电器（开关在用电器和 之间）、插孔。
试电笔：
①结构：笔尖金属体，大阻值电阻，氖管，弹簧，笔尾金属体；
②作用：辨别零线和火线；
③使用方法：手触笔尾金属体，笔尖接触判断导体（注意：手千万不能接触笔尖金属体，否则会触电）；
④现象：氖管发光，接触导线是火线，反之则为零线。
2.三线插头和漏电保护器：
（1）三线插头：
①作用：万一用电器外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地；
②连接方法：左 右 上接地。
（2）漏电保护器：
①作用：地上的人如果接触到火线，电流经过人体流入大地时，保护器就会切断电源；
②安装：装在总开关上。
3.家庭电路中电流过大的原因：
（1）原因：总功率过大、短路。
（2）保险丝：
①材料：用电阻较 ，熔点较 的材料（通常用铅锑合金）；
②作用：当电流过大时，由于温度过高而熔断，切断电路；
③使用方法：串联在火线上；
④选择原则：额定电流要等于或稍 （选填“大于”或“小于”）电路中最大的正常工作电流。
4.安全用电：
（1）低压触电：单线触电、双线触电。
（2）高压触电：高压电弧触电、跨步电压触电。
（3）安全用电原则：不接触 带电体，不靠近 带电体。
专题训练
一、选择题

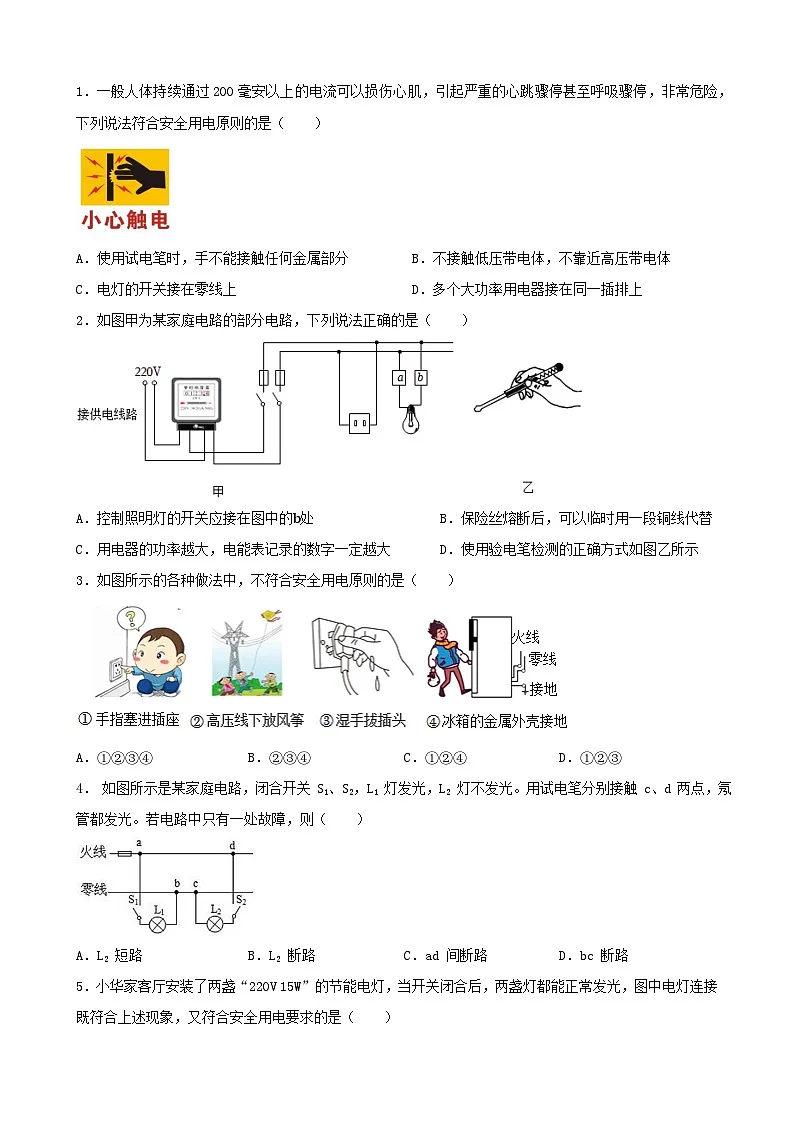

1．一般人体持续通过200毫安以上的电流可以损伤心肌，引起严重的心跳骤停甚至呼吸骤停，非常危险，下列说法符合安全用电原则的是（ ）
A．使用试电笔时，手不能接触任何金属部分B．不接触低压带电体，不靠近高压带电体
C．电灯的开关接在零线上D．多个大功率用电器接在同一插排上
2．如图甲为某家庭电路的部分电路，下列说法正确的是（ ）
A．控制照明灯的开关应接在图中的b处B．保险丝熔断后，可以临时用一段铜线代替
C．用电器的功率越大，电能表记录的数字一定越大D．使用验电笔检测的正确方式如图乙所示
3．如图所示的各种做法中，不符合安全用电原则的是（ ）
A．①②③④B．②③④C．①②④D．①②③
4． 如图所示是某家庭电路，闭合开关 S1、S2，L1 灯发光，L2 灯不发光。用试电笔分别接触 c、d 两点，氖管都发光。若电路中只有一处故障，则（ ）
A．L2 短路B．L2 断路C．ad 间断路D．bc 断路
5．小华家客厅安装了两盏“220V 15W”的节能电灯，当开关闭合后，两盏灯都能正常发光，图中电灯连接既符合上述现象，又符合安全用电要求的是（ ）
A．B．C．D．
6．小雨买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线，小雨认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了，如果按小雨的说法连接，当C点出现断路时，将有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳带电，人接触外壳易触电
7．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（ ）
A．当用电器功率增大时，通过保险丝的电流就增大B．甲处应装用电器，乙处应装开关
C．火线上的保险丝应该改装到零线上D．当保险丝熔断后，可以用铜丝代替
8．如图所示是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把试电笔分别插入插座的左、右插孔，氖管均能发光。若电路仅有一处故障，则（ ）
A．电热壶所在电路的B、D两点间断路B．插座的接地线断路
C．插座左、右插孔短路D．电路的C、D两点间导线断路
二、填空题
9．如图所示，这是小明家某个插座正面的示意图，其中，①号插孔与家庭电路中的 线相连，将试电笔分别插入三个孔中，能使试电笔发光的是 孔。
10．电在生活生产中的应用非常广泛，是我们日常生活中不可或缺的一部分，但不规范用电也会给我们带来危险。为防止人体触电，应该不 高压的带电体，只有不高于 V的电压对人体才是安全的。
11．家庭电路的触电事故都是人体直接或间接跟火线接触造成的，我们可以用试电笔判断火线和零线。 如图所示是试电笔的结构，在使用试电笔时手能接触试电笔的 （填“笔尖”和“笔尾”）金属体，当试电笔的氖管发光时 （填“有”或“没有”）电流通过人体。
12．家庭电路中，电热水器与冰箱之间是 联的。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要 （选填“粗”或“细”）。
13．如图所示，用试电笔辨别火线和零线时，手 （选填“需要”或“不需要”） 触碰笔尾的金属体；当笔尖插入插座的插孔中时，氖管发光，说明此插孔中连接的是 线（选填“火”或“零”）。
14．如图是家庭电路中部分电路各元件的连接情况，根据安全用电原则可知，该电路的连接是 （选填“正确”或“错误”），闭合开关，电灯不亮，用试电笔接触D点和E点时氖管均发光，则一定是 断路（选填“灯泡”或“零线”）。
15．如图甲所示的电路中，开关S1 （选填“能”或“不能”）实现对灯L1的控制，该电路是否符合家庭电路的安装要求： （选填“符合”或“不符合”）。如图乙所示，在进户线的干路上串联一个标有“220V 44W”的灯L2，只闭合开关S2时发现L3不亮，L2正常发光，说明L3所在支路 （选填“短路”、“断路”或“正常”），若此时用试电笔接触a点，氖管 （选填“会”或“不会”）发光。
三、作图题
16．如图所示，根据家庭安全用电原则，将带有开关的电灯和三孔插座正确接入电路；
17．小明家卧室内有“一开一插”式开关和两盏“220V 10W”的壁灯，其部分电路如图所示。开关控制两盏壁灯，且闭合开关时壁灯都能正常发光，三孔插座独立工作，请你将电路连接完整。
18．请将图中的“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮。
19．如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
20．一种开关带有由发光二极管制作的指示灯，通电时会发出微弱的光，可提示开关的位置，如图甲。已知指示灯的电阻非常大，并且照明灯不亮时指示灯亮，但照明灯亮时指示灯就不亮。请在图乙中画出开关控制照明灯工作的电路图。注意导线要画成规范的横竖线，连接处需要用粗点表示。
参考答案
1．B
2．A
3．D
4．D
5．A
6．A
7．A
8．D
9．地##保护接地线；②
10．靠近；36
11．笔尾；有
12．并；粗
13．需要；火
14．正确；零线
15．能；不符合；短路；不会
16．
17．
18．
19．
20．
