人教版（2024）九年级全册电阻的测量教案

这是一份人教版（2024）九年级全册电阻的测量教案，共5页。教案主要包含了新课讲授，师生互动，总结反思，超越自我，板书设计，整合提升，大海扬帆，尝试远航，作业等内容，欢迎下载使用。
教学目标：
1.物理观念：
（1）应用欧姆定律，学习一种测量电阻的方法；
（2）会同时使用电压表与电流表，了解钨丝的电阻特性。
2.科学思维：
通过用电压表测电压，电流表测量电流，用欧姆定律计算电阻，学会间接测量电阻的方法。
3.科学探究：
通过测量小灯泡的电阻，了解欧姆定律的应用。
4.科学态度与责任：
实验电路的设计、连接以及测量过程中的兴趣培养，爱护实验器材。
教学重点：用伏安法测量电阻。
教学难点：用滑动变阻器改变电压、电流，电路故障的分析。
教学课时：1课时
教学用具：多媒体、电流表、电压表、天滑动变阻器、待测电阻、小灯泡、开关、导线。
教学互动设计：
创设情景，导入新课
小明爷爷的收音机坏了，检查发现一个电阻烧坏。电阻烧坏，怎样测量其电阻值？
二、新课讲授，师生互动
（一）伏安法测量电阻
电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？根据欧姆定律知道，可以通过对电流和电压的测量来间接地测量电阻。
用电流表测量电流，用电压表测量电压，根据欧姆定律计算电阻，这种方法叫做“伏安法”。
为了减小误差，实际测量中要改变待测电阻两端的电压，多次测量电压和电流值，根据每次电压及电流值算出电阻，最后求出电阻的平均值。

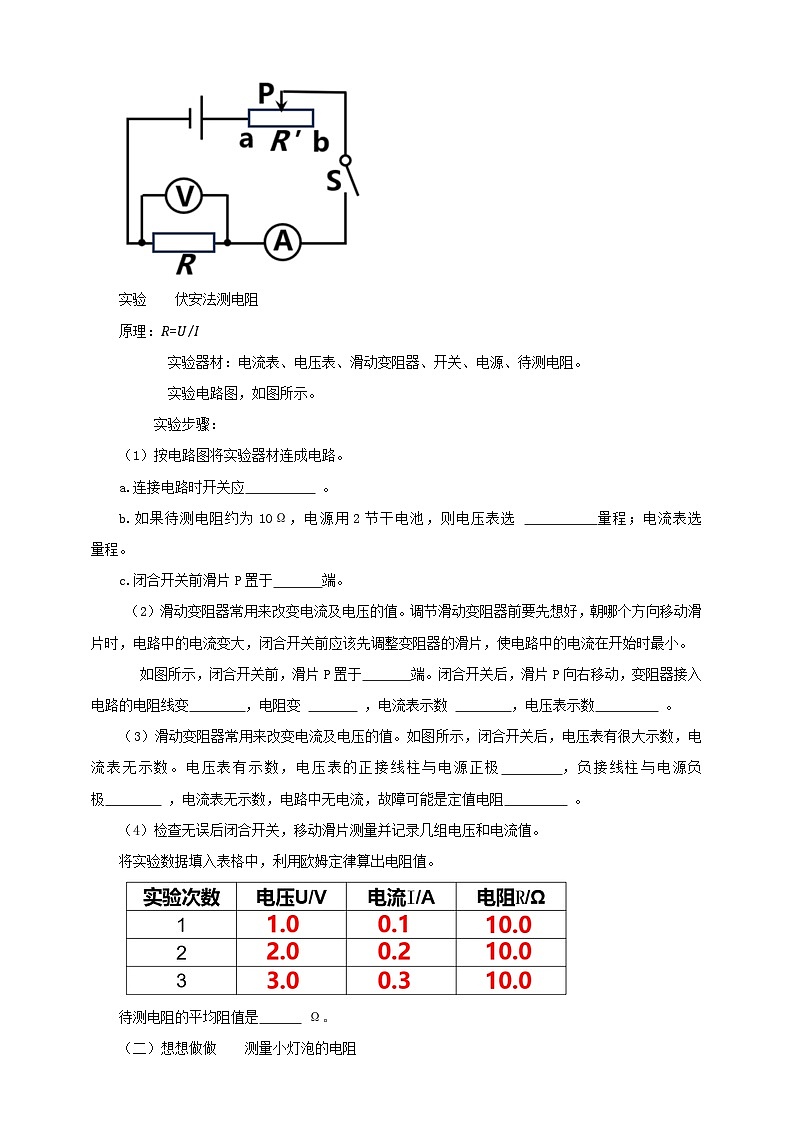

实验 伏安法测电阻
原理：?=?/?
实验器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻。
实验电路图，如图所示。
实验步骤：
（1）按电路图将实验器材连成电路。
a.连接电路时开关应 。
b.如果待测电阻约为10Ω，电源用2节干电池，则电压表选 量程；电流表选 量程。
c.闭合开关前滑片P置于 端。
（2）滑动变阻器常用来改变电流及电压的值。调节滑动变阻器前要先想好，朝哪个方向移动滑片时，电路中的电流变大，闭合开关前应该先调整变阻器的滑片，使电路中的电流在开始时最小。
如图所示，闭合开关前，滑片P置于 端。闭合开关后，滑片P向右移动，变阻器接入电路的电阻线变 ，电阻变 ，电流表示数 ，电压表示数 。
（3）滑动变阻器常用来改变电流及电压的值。如图所示，闭合开关后，电压表有很大示数，电流表无示数。电压表有示数，电压表的正接线柱与电源正极 ，负接线柱与电源负极 ，电流表无示数，电路中无电流，故障可能是定值电阻 。
（4）检查无误后闭合开关，移动滑片测量并记录几组电压和电流值。
将实验数据填入表格中，利用欧姆定律算出电阻值。
待测电阻的平均阻值是 Ω。
（二）想想做做 测量小灯泡的电阻
原理：?=?/?
实验器材：电流表、电压表、滑动变阻器、开关、电源、小灯泡。
实验电路图，如图所示。
按电路图连接实验器材，检查无误后，闭合开关，移动变阻器从灯泡正常发光到不发光，多测量几组电压和电流值。
进行实验，收集证据，根据欧姆定律计算对应的电阻值
分析论证
随着灯泡两端的电压减小，通过灯泡的电流减小，灯泡的亮度减小，灯泡的电阻值也逐渐减小。
随着灯泡两端的电压减小，通过灯泡的电流减小，灯泡的亮度减小甚至不发光，灯泡的电阻值也逐渐减小。
随着灯泡两端的电压减小，通过灯泡的电流减小，灯泡的亮度减小甚至不发光，灯泡的温度降低，灯泡的电阻值也逐渐减小。
结论：灯丝钨的电阻与温度有关。
三、总结反思，超越自我
1. 用电压表测电压，用电流表测电流，用欧姆定律计算电阻的方法，叫做伏安法。
2.为了减小误差，多次测量求平均值。
3.连接电路时，开关应 。闭合开关前滑动变阻器的滑片置于阻值 端。电压表、电流表选择适当的 。 移动滑片前分析向 方向移动电压或电流增大。
4.金属钨丝的电阻与温度有关。
四、板书设计，整合提升
1. 用电压表测电压，用电流表测电流，用欧姆定律计算电阻的方法，叫做伏安法。
2.为了减小误差，多次测量求平均值。
3.连接电路时，开关应 。闭合开关前滑动变阻器的滑片置于阻值 端。电压表、电流表选择适当的 。 移动滑片前分析向 方向移动电压或电流增大。
4.金属钨丝的电阻与温度有关。
五、大海扬帆，尝试远航
1. 下列说法不正确的是（ ）
A. 用电压表测量电压，用电流表测量电流，根据欧姆定律计算电阻的方法叫做伏安法
B. 连接电路时开关应该断开
C. 闭合开关前滑动变阻器的滑片处于阻值最大位置
D. 闭合开关前滑动变阻器的滑片处于阻值最小位置
2．李明用伏安法测电阻，电压表、电流表的示数如图所示，则待测电阻是（ ）
A. 12Ω
B. 10Ω
C. 6Ω
D. 5Ω
3．李敏用伏安法测电阻，电压表、电流表的示数如图所示，则待测电阻是（ ）
A. 5Ω
B. 25Ω
C. 12.5Ω
D. 50Ω
4．李敏用伏安法测灯泡的电阻，当电压表为1V时记录了对应的电流表的示数。要将电压表示数变为2V，滑片P应（ ）
A. 不动
B. 向a调节
C. 向b调节
D. 向左或向右调节
5．李明用伏安法测灯泡的电阻，闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，故障可能是（ ）
A. 电流表开路
B. 变阻器开路
C. 灯泡处开路
D. 灯泡处短路
参考答案1.D；2.D；3.B；4.B；5.C。
六、作业：P82.T4
课外作业P81-82T1、T2、T3。
教学反思：
