初中物理人教版（2024）九年级全册安全用电教案配套ppt课件

这是一份初中物理人教版（2024）九年级全册安全用电教案配套ppt课件，共30页。PPT课件主要包含了高压电弧触电，跨步电压触电，高压带电体，避雷针，低压触电，单线触电，双线触电，高压触电，触电的急救，安全用电原则等内容，欢迎下载使用。

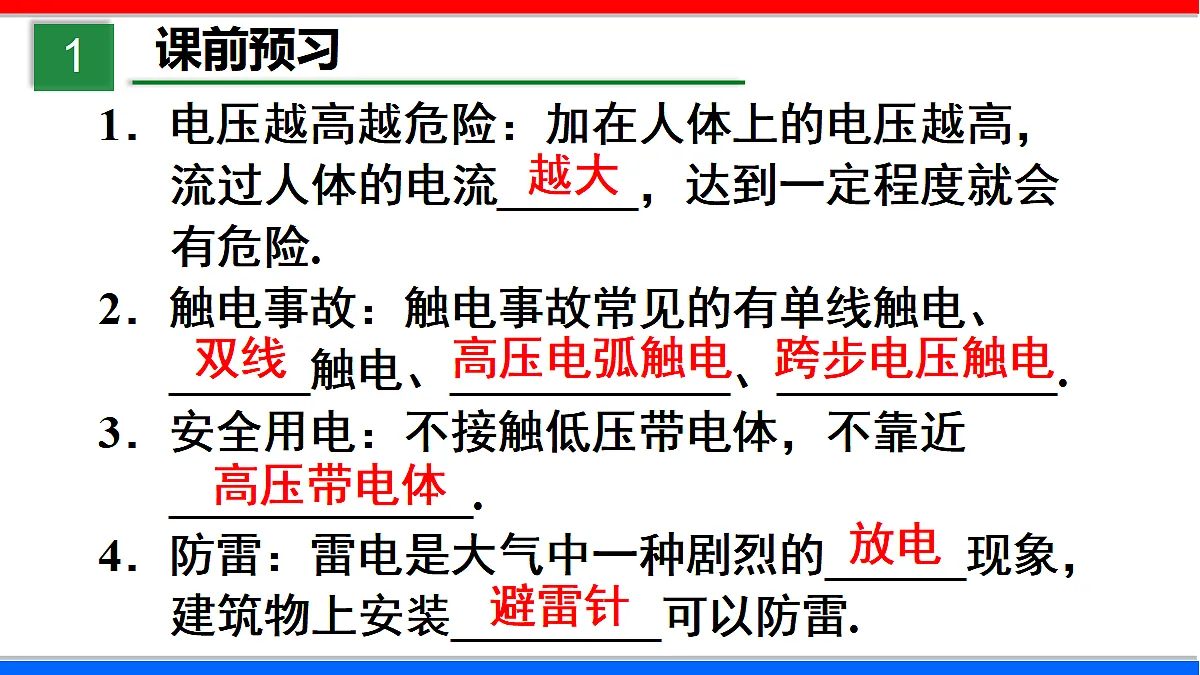

1．电压越高越危险：加在人体上的电压越高，流过人体的电流______，达到一定程度就会有危险.2．触电事故：触电事故常见的有单线触电、______触电、____________、____________.3．安全用电：不接触低压带电体，不靠近_____________.4．防雷：雷电是大气中一种剧烈的______现象，建筑物上安装_________可以防雷.
同学们想想：在生活或电视中哪些地方见到这些标志？

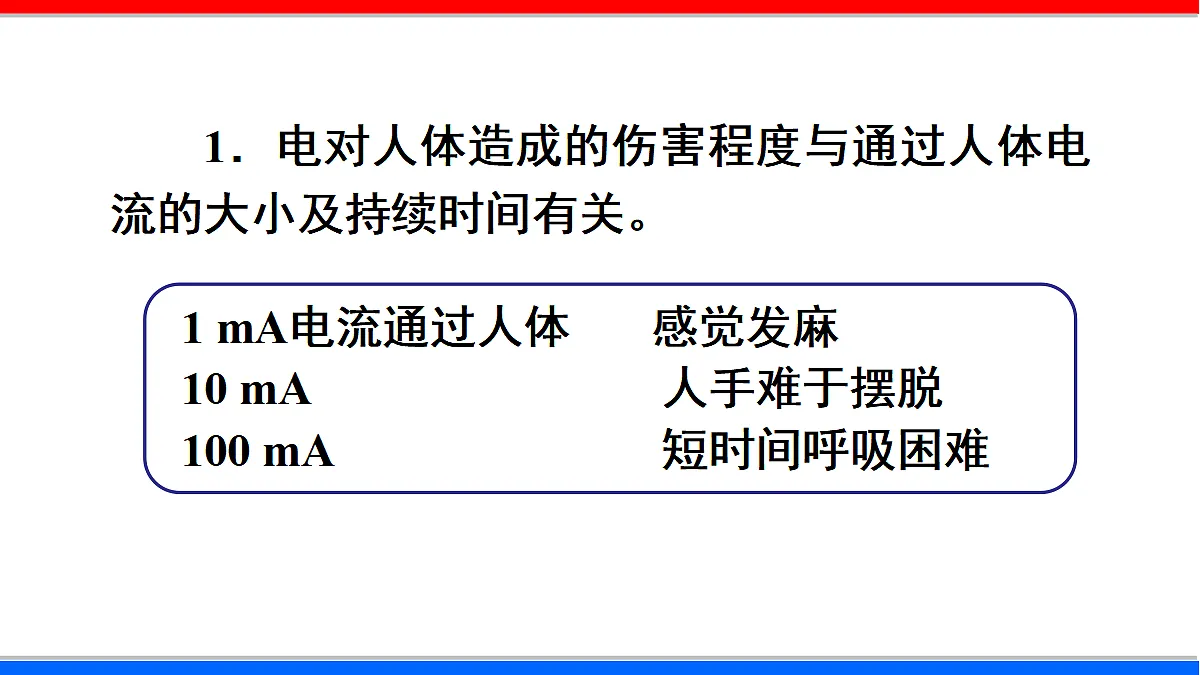

　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
1 mA电流通过人体 感觉发麻 10 mA 人手难于摆脱 100 mA 短时间呼吸困难

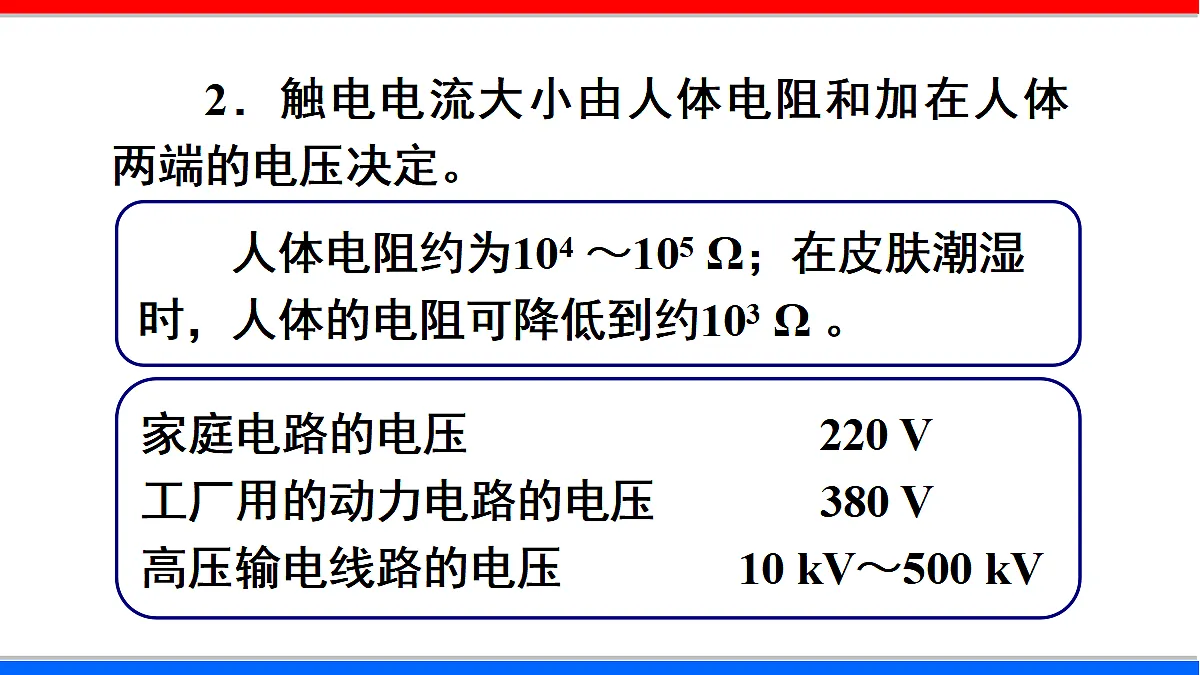

　　2．触电电流大小由人体电阻和加在人体两端的电压决定。
　　人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω 。
家庭电路的电压 220 V工厂用的动力电路的电压 380 V高压输电线路的电压 10 kV～500 kV

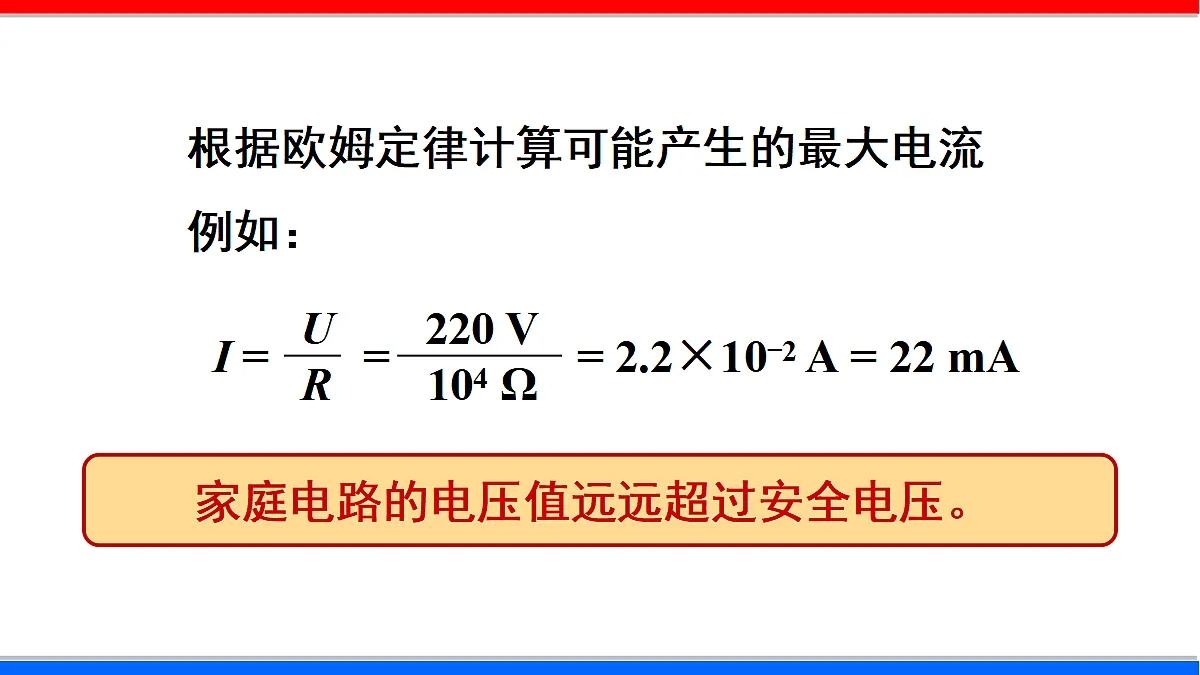

　　根据欧姆定律计算可能产生的最大电流　　例如：
　　家庭电路的电压值远远超过安全电压。
　　除了图示的几种情况外，还有哪些情况可能引起触电？
　　（1）切断电源　　（2）迅速使触电人摆脱电源
1．家庭电路中防止触电措施
开关必须接在火线上；螺丝口灯泡，尾部接火线；有金属外壳的电器，外壳要接地。
　　● 不接触低压带电体，不靠近高压带电体；　　● 更换灯泡、搬动电器前应断开电源开关；　　● 不弄湿用电器，不损坏绝缘层；　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
雷电是大气中一种剧烈的放电现象
高压输电铁塔上的防雷导线
　　1．不要靠近金属栏杆，各种电器应暂停使用。　　2．迅速走进屋内，或汽车内。　　3．不要手持金属杆，金属饰物包括手表也要抛离。　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
1．通常情况下，人体的电阻约为104～105 Ω，在皮肤潮湿时，人体的电阻可降到约103 Ω。若某时刻某人身体电阻为2 000 Ω，他站在地上不小心接触到电压正常的火线，这时流过他身体的电流为________ mA。这个电流远大于人体的安全电流，对于人体来说电压越高越__________。

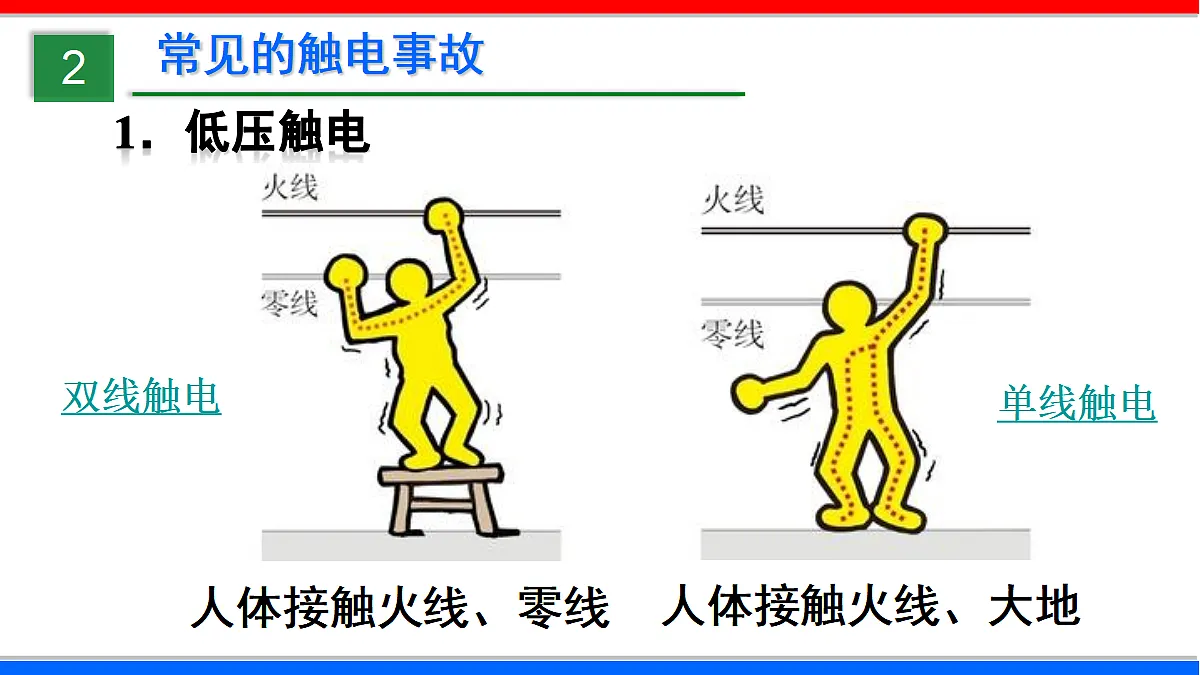

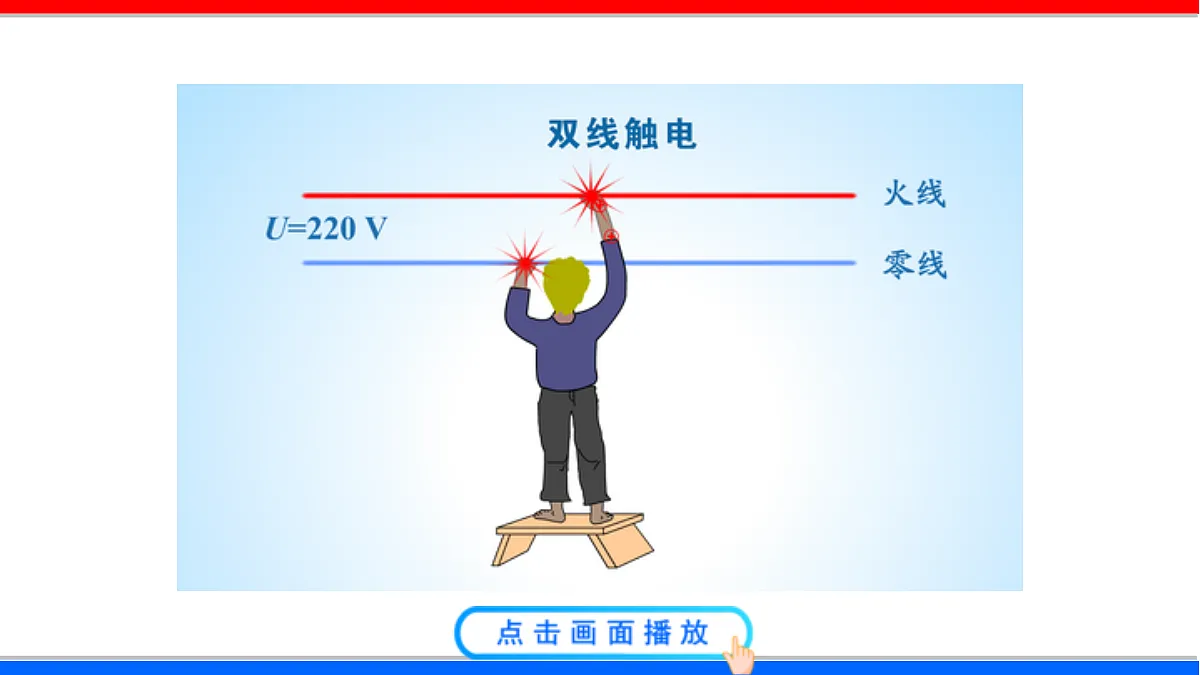

2．低压触电：(1)人站在木凳上，一只手接触到______线，另一只手接触到________线，这时候电流经过________________组成闭合电路，则会发生触电事故。(2)人站在地面上，一只手接触到________线，另一只手虽然没有接触到零线，由于此时火线、人体、__________构成一个闭合电路，也会发生触电事故。
3.电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是(　　)A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线
4.家庭电路的触电事故都是人体直接或间接跟________线接触造成的。如图所示是试电笔的结构，在使用试电笔时，手能接触试电笔的________(填“笔尖”和“笔尾”)金属体。
5．安全用电的基本原则：(1)________低压带电体，________高压带电体；(2)更换灯泡、搬动用电器前要________________；(3)不弄湿________，不损坏__________；(4)保险装置、插座、导线、家用电器等达到使用寿命要及时__________。
6．高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线。它的作用是(　　)A．加强铁塔的稳定性B．传输零线的电流C．防雷电起到避雷针的作用D．作为备用线，供输电线断开时应急使用
7.开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是(　　)A．1、2 B．1、4 C．2、4 D．3、5
8．通过人体的电流过大会危及人的生命安全。人两手间电阻约为2 kΩ；穿干燥胶鞋时，手与地面间的电阻约为800 kΩ。如果分别加220 V电压，则前一种情况通过人体的电流约是后一种的(　　)　　　　　　　　　　　　　　　A．2倍 B．400倍 C．220倍 D．800倍
9．人体是导体。下表是通过人体的电流值和相应的人体反应。皮肤干燥的人两手间的电阻约为1×105 Ω，当皮肤潮湿时，电阻可能降到1.5×103 Ω。则皮肤潮湿时，只要在两手间加________电压就可能会使人有触电感觉。
