专题07 力的作图（河南专版）-5年（2021-2025）中考1年模拟物理真题分类汇编（含答案）

这是一份专题07 力的作图（河南专版）-5年（2021-2025）中考1年模拟物理真题分类汇编（含答案），文件包含专题07力的作图河南专用原卷版docx、专题07力的作图河南专用解析版docx等2份试卷配套教学资源，其中试卷共15页， 欢迎下载使用。
1．（2025•河南中考）【古典文化】我们熟悉的“禾”字在甲骨文中如图甲所示，它形象地表现出沉甸甸的谷穗弯向大地的情景。请在图乙中画出谷穗所受重力的示意图。（O点为谷穗的重心）
2．（2024•河南中考）如图，手按压水平桌面并向左滑动，可感受到桌面对手的支持力和摩擦力。请以A点为作用点，画出桌面对手的支持力和摩擦力的示意图。

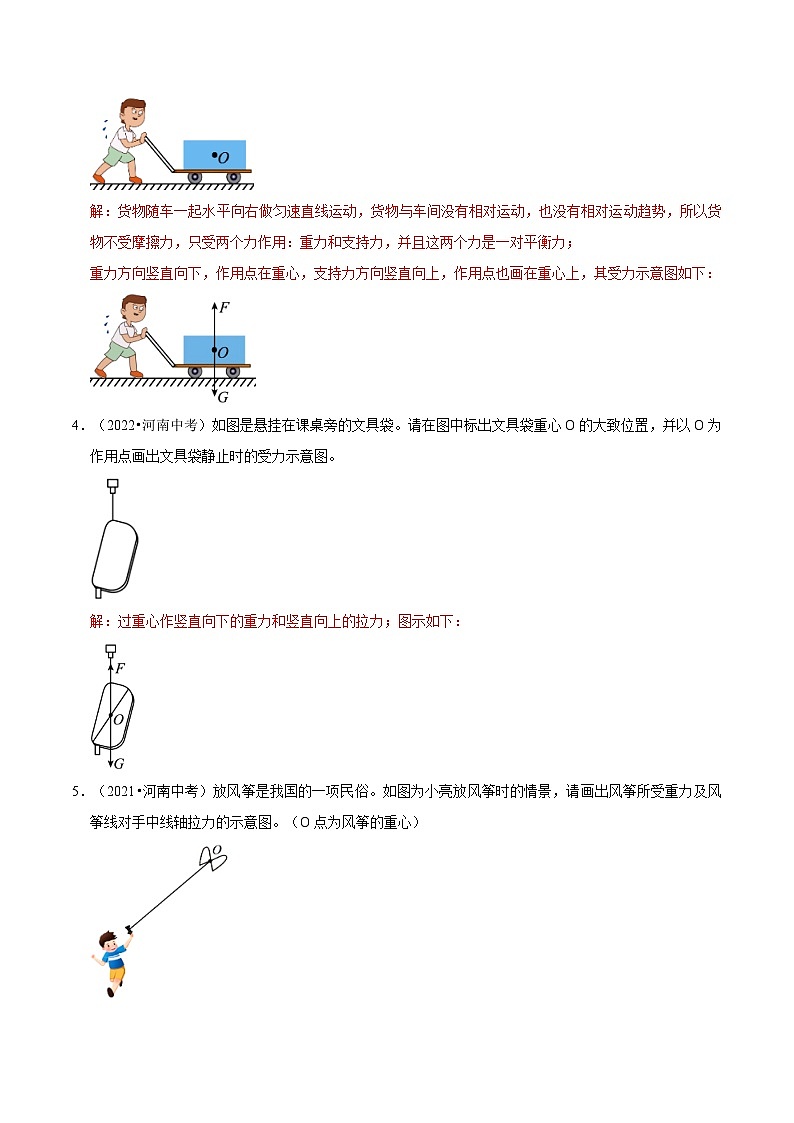

3．（2023•河南中考）在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做匀速直线运动，请在图中以O为作用点，画出该货物的受力示意图。
4．（2022•河南中考）如图是悬挂在课桌旁的文具袋。请在图中标出文具袋重心O的大致位置，并以O为作用点画出文具袋静止时的受力示意图。

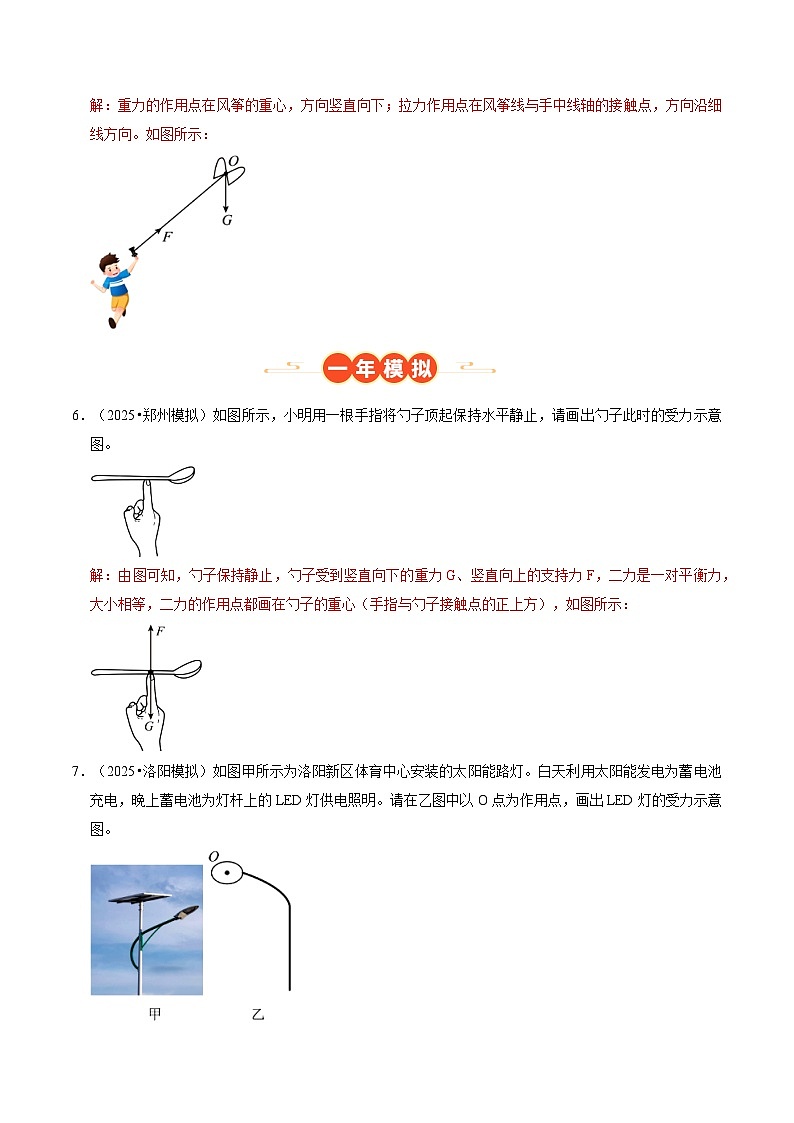

5．（2021•河南中考）放风筝是我国的一项民俗。如图为小亮放风筝时的情景，请画出风筝所受重力及风筝线对手中线轴拉力的示意图。（O点为风筝的重心）

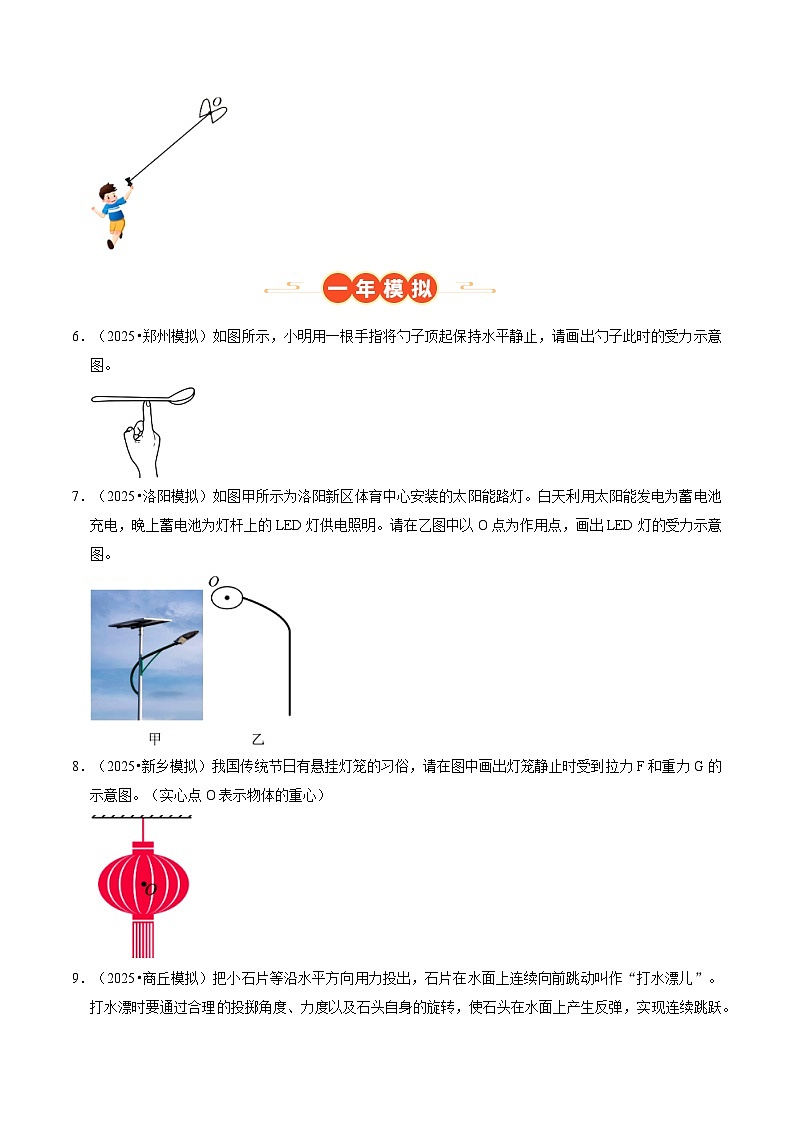

6．（2025•郑州模拟）如图所示，小明用一根手指将勺子顶起保持水平静止，请画出勺子此时的受力示意图。
7．（2025•洛阳模拟）如图甲所示为洛阳新区体育中心安装的太阳能路灯。白天利用太阳能发电为蓄电池充电，晚上蓄电池为灯杆上的LED灯供电照明。请在乙图中以O点为作用点，画出LED灯的受力示意图。
8．（2025•新乡模拟）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼静止时受到拉力F和重力G的示意图。（实心点O表示物体的重心）
9．（2025•商丘模拟）把小石片等沿水平方向用力投出，石片在水面上连续向前跳动叫作“打水漂儿”。打水漂时要通过合理的投掷角度、力度以及石头自身的旋转，使石头在水面上产生反弹，实现连续跳跃。如图所示是小石片正在弹跳出水面并向右运动的瞬间，请你在图上画出此时小石片受到力的图示（O点为石片的重心，不计空气阻力）。
10．（2025•洛阳模拟）如图甲所示，若锤子的锤头松了，将锤柄的下端在硬物上撞几下，锤头就牢牢地套在锤柄上了。请在图乙中画出锤头套牢后，静止时锤头在竖直方向上的受力示意图（O点为锤头的重心）。
11．（2025•驻马店模拟）如图甲所示的是大疆最新力作——DJIAgrasMG﹣1农业无人机。它是专为农业市场量身打造的全新农业喷洒无人机。它在农田中水平匀速飞行时，请在图乙中画出它在竖直方向所受力的示意图。
12．（2025•开封•尉氏县模拟）如图所示，某公司在风和日丽的天气，利用氢气球进行新产品宣传，请你画出氢气球受力的示意图。
13．（2025•洛阳•新安县模拟）华山西峰索道作为世界索道建设之最，它的建成结束了“华山自古一条路”的历史。如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请在图中画出货物A所受力的示意图（O点为其重心）。
14．（2025•周口•郸城县模拟）如图甲所示，大小适中的实心木球表面有一个穿过某条直径的细孔。用一根比孔细的绳子穿过细孔，在竖直方向上用手拉绳的两端，球会静止在绳上，减小拉力球会向下运动。请在图乙中画出小球减速下滑时竖直方向的受力示意图。（小球用点O表示，不考虑空气阻力）
15．（2025•安阳•林州市模拟）将一物体轻放在正在匀速转动的粗糙传送带上，如图所示。请画出该物体刚放在传送带上时的受力示意图。
16．（2025•南阳•西峡县模拟）如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）。
17．（2025•南阳•桐柏县模拟）如图甲是一名攀岩运动员拉着绳子停在峭壁上的情景，图乙是这一时刻的简化图。请在图乙中画出攀岩运动员所受重力和拉力的示意图。（O为攀岩运动员的重心）
18．（2025•郑州•登封市二模）如图，运动员推冰壶后，冰壶在水平冰面上向右做匀速直线运动，请在O点画出此时冰壶的受力示意图（忽略冰壶与冰面之间的阻力及空气阻力）。
19．（2025•焦作二模）如图所示，小包水平放在行李箱上，用水平力F推行李箱，行李箱与小包一起水平向右做匀速直线运动，空气阻力忽略不计。请画出小包受力的示意图。
20．（2025•郑州•金水区二模）如图所示物体A静止在斜面上，请画出物体A对斜面的压力的示意图。
21．（2025•商丘•柘城县二模）如图所示，某小车沿水平面向右做匀速直线运动，在车厢顶部用细绳竖直悬挂一个小球，小球与光滑的竖直车厢壁刚好接触，若小车突然刹车，请在C点画出此时小球受力的示意图。
22．（2025•新乡•长垣市二模）如图1所示的过山车是一项惊险刺激的娱乐项目。如图2所示是过山车部分轨道（不光滑）的示意图，过山车（小球代替）沿弧形轨道从a点运动到b点后进入竖直圆形轨道经过c点，然后通过d点继续上升，请在图2中画出过山车（小球）在d点受力的示意图（不计空气阻力）。
