三年（2023-2025）中考物理真题分类汇编：专题04 透镜及其应用（全国通用）（解析版）

这是一份三年（2023-2025）中考物理真题分类汇编：专题04 透镜及其应用（全国通用）（解析版），共78页。试卷主要包含了反应导致的，的成像原理等内容，欢迎下载使用。

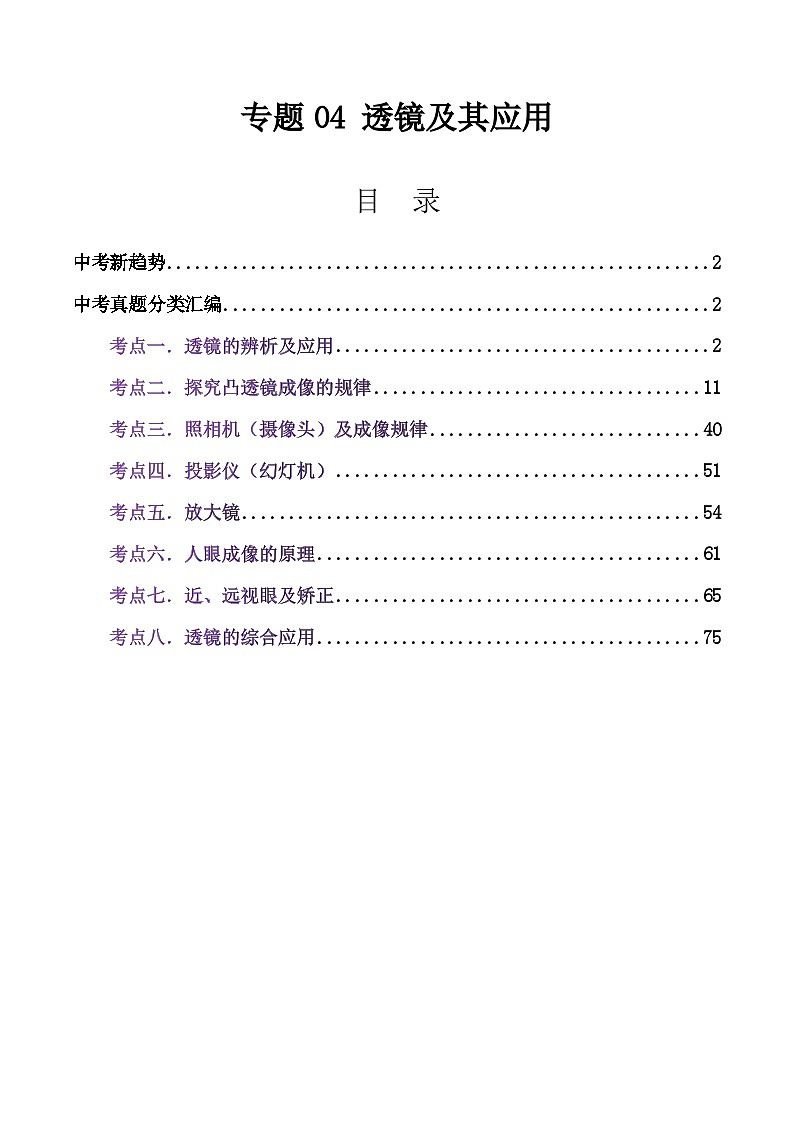

目 录
TOC \ "1-2" \h \u \l "_Tc23305" 中考新趋势2
\l "_Tc23305" 中考真题分类汇编2
\l "_Tc19172" 考点一．透镜的辨析及应用 PAGEREF _Tc19172 \h 2
\l "_Tc3794" 考点二．探究凸透镜成像的规律 PAGEREF _Tc3794 \h 11
\l "_Tc9096" 考点三．照相机（摄像头）及成像规律 PAGEREF _Tc9096 \h 40
\l "_Tc28756" 考点四．投影仪（幻灯机） PAGEREF _Tc28756 \h 51
\l "_Tc9171" 考点五．放大镜 PAGEREF _Tc9171 \h 54
\l "_Tc19358" 考点六．人眼成像的原理 PAGEREF _Tc19358 \h 61
\l "_Tc7578" 考点七．近、远视眼及矫正 PAGEREF _Tc7578 \h 65
\l "_Tc23295" 考点八．透镜的综合应用 PAGEREF _Tc23295 \h 75

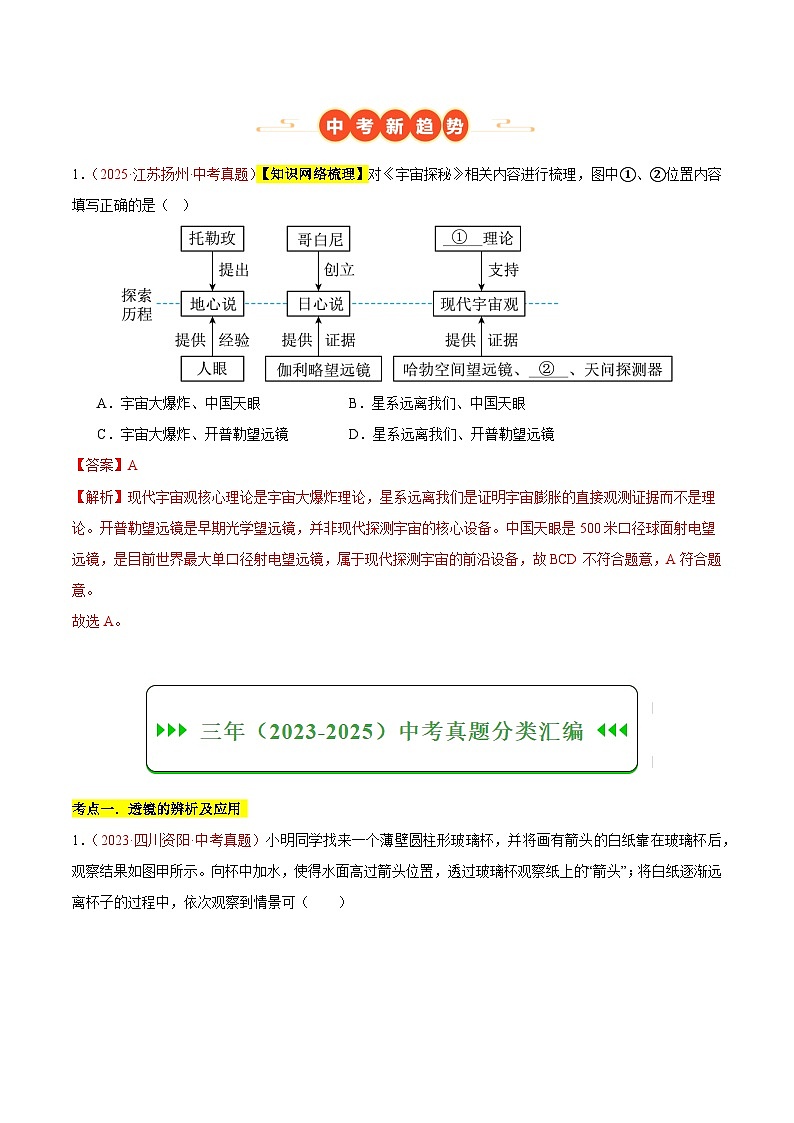

1．（2025·江苏扬州·中考真题）【知识网络梳理】对《宇宙探秘》相关内容进行梳理，图中①、②位置内容填写正确的是（ ）
A．宇宙大爆炸、中国天眼B．星系远离我们、中国天眼
C．宇宙大爆炸、开普勒望远镜D．星系远离我们、开普勒望远镜
【答案】A
【解析】现代宇宙观核心理论是宇宙大爆炸理论，星系远离我们是证明宇宙膨胀的直接观测证据而不是理论。开普勒望远镜是早期光学望远镜，并非现代探测宇宙的核心设备。中国天眼是500米口径球面射电望远镜，是目前世界最大单口径射电望远镜，属于现代探测宇宙的前沿设备，故BCD不符合题意，A符合题意。
故选A。
考点一．透镜的辨析及应用
1．（2023·四川资阳·中考真题）小明同学找来一个薄壁圆柱形玻璃杯，并将画有箭头的白纸靠在玻璃杯后，观察结果如图甲所示。向杯中加水，使得水面高过箭头位置，透过玻璃杯观察纸上的“箭头”；将白纸逐渐远离杯子的过程中，依次观察到情景可（ ）
A．丁、乙、丙B．乙、丙、丁C．丙、丁、乙D．丁、丙、乙
【答案】D
【解析】圆柱形玻璃杯中注入水相当于凸透镜，玻璃杯后白纸上的水平箭头为物体。开始白纸在焦距之内，成正立、放大的虚像，成的像如图丁，将白纸逐渐远离杯子的过程中，当白纸在一倍焦距和二倍焦距之间时可以成倒立、放大的实像，成的像如图丙，当白纸在凸透镜的二倍焦距以外时可以成倒立、缩小的实像，成的像如图乙，所以依次观察到情景是丁丙乙，故D符合题意，ABC不符合题意。
故选D。
2．（2023·湖南益阳·中考真题）点燃蜡烛，烛焰通过焦距为20cm的凸透镜甲成缩小的像。现用焦距为10cm的凸透镜乙替代透镜甲，且保持烛焰和透镜的位置不变，烛焰通过凸透镜乙所成的像是（ ）
A．缩小的实像 B．放大的虚像 C．倒立的虚像 D．正立的实像
【答案】A
【解析】点燃蜡烛，烛焰通过焦距为20cm的凸透镜甲成缩小的像，说明物距大于二位焦距；现用焦距为10cm的凸透镜乙替代透镜甲，且保持烛焰和透镜的位置不变，物距仍大于二焦距，烛焰通过凸透镜乙所成的像是倒立缩小的实像，故A符合题意，BCD不符合题意。
故选A。
3．（2023·湖南湘潭·中考真题）（多选）光刻技术的工作原理如图所示。用紫外光照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的“光刻”，下列说法正确的是（ ）
A．缩图透镜相当于凸透镜，凸透镜可以用于矫正近视眼
B．镂空掩膜位于缩图透镜的二倍焦距以内
C．镂空掩膜的像是倒立缩小的
D．硅片相当于光屏
【答案】CD
【解析】用紫外光照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的“光刻”。缩图透镜相当于凸透镜，此时镂空掩膜位于缩图透镜的二倍焦距以外，成的是倒立、缩小的实像，硅片相当于光屏，用来承接经缩图透镜成的实像。近视眼是因为晶状体比较厚，折光能力较强，看远处的物体时，像会聚在视网膜之前，需要用凹透镜矫正。故AB错误，CD正确。
故选CD。
4．（2023·山东潍坊·中考真题）（多选）2023年2月哈工大宣布突破EUV光刻机关键技术，光刻技术是利用缩图透镜将绘制在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上，从而制造出集成电路的方法，其工作原理如图所示。若图示中掩膜上的电路图恰好在硅片上成清晰缩小的像，下列说法正确的是（ ）
A．掩膜上的电路图在硅片上成实像B．掩膜位于缩图透镜的二倍焦距以外
C．硅片位于缩图透镜的一倍焦距以内D．要减小硅片上的像，需将掩膜向下移动
【答案】AB
【解析】A．由图和题意可知，该缩图透镜为凸透镜，且要制造出含有众多元件的集成电路，所以可知该凸透镜成倒立、缩小的实像，故A正确；
BC．结合凸透镜成缩小实像的条件可知，掩膜位于缩图透镜二倍焦距之外，硅片到缩图透镜的距离（像距）在一倍焦距和二倍焦距之间，此投射原理与照相机的原理相同，故B正确，C错误；
D．由图可知，该透镜将光会聚，所以这是一个凸透镜成像的过程，根据凸透镜成实像时，物远像近像变小的原理，缩图透镜相同，实现制程变小的突破，要将掩膜向上方移动，故D错误。
故选AB。
5．（2025·广东深圳·中考真题）如图所示，第九届亚洲冬奥会，擅于思考的欣航同学发现用阳光点燃火炬使用的是 （凸透镜/凹透镜），太阳是 （可再生能源/不可再生能源），凸透镜的直径是60 （填写单位）。
【答案】凸透镜 可再生能源 cm
【解析】[1]凸透镜对光线有会聚作用，能将平行的太阳光会聚到一点（焦点），使该点温度升高，达到可燃物的着火点，从而点燃火炬。而凹透镜对光线有发散作用，无法实现会聚阳光点火的效果。因此，此处应填 凸透镜。
[2]可再生能源是指自然界中可以不断再生、永续利用的能源，太阳的能量来源于其内部的核聚变反应，只要太阳存在，就会持续释放能量，属于可再生能源。因此，此处应填 可再生能源。
[3]结合实际情况，用于点燃火炬的凸透镜需要足够大才能有效会聚足够的阳光，60 毫米（mm）过小，60 米（m）过大，60 厘米（cm）是合理的尺寸。因此，此处应填 cm。
6．（2025·甘肃·中考真题）小明根据我国古书记载制作了一个冰透镜，并放在太阳下顺利将纸巾点燃，这是利用了冰透镜对阳光有 作用；小明想到太阳辐射出巨大的光和热，是因为太阳内部发生 （选填“核裂变”或“核聚变”）反应导致的。
【答案】会聚 核聚变
【解析】[1]冰透镜放在太阳下顺利将纸巾点燃，此时冰透镜相当于凸透镜，这是利用了冰透镜对阳光有会聚作用，能将太阳光会聚于一点。
[2]太阳内部在不停地发生核聚变反应，同时辐射出巨大的光和热。
7．（2023·湖北鄂州·中考真题）如图所示，透过手表表盘上光滑透明的凸起部分，能清楚地读出日期信息，光滑透明凸起的部分相当于 ，观看到的是日期数字的 （选填“实”或“虚”）像。手表的背面打磨得非常平整光滑，能清晰地照出小明的像，此像的大小与小明本人相比 （选填“变大”、“变小”或“不变”）。
【答案】凸透镜 虚 不变
【解析】[1][2]如图所示，手表上透明凸起的部分中间比边缘厚，相对于是凸透镜，其作用相当于一个放大镜，手表内的刻度线和日期数字在凸透镜的一倍焦距以内，成正立、放大的虚像。
[3]手表的背面打磨得非常光滑，相当于是平面镜，手表的背面能清晰地照出小明的像，根据平面镜成像的特点可知，手表的光滑背面所成的像与小明本人大小相同。
8．（2023·四川乐山·中考真题）凸透镜是很多光学仪器的重要元件，可以呈现不同的像。如图所示，此时光屏上已呈现清晰的实像（像未画出），这个像一定是倒立、 的（选填“放大”、“缩小”、“等大”），这是 （选填“照相机”、“投影仪”、“放大镜”）的成像原理。
【答案】 缩小 照相机
【解析】[1][2]根据图示可知，物距为
像距为
由计算可得，物距大于像距，此时光屏上呈现清晰的像，成的是倒立、缩小的实像，这是照相机的成像原理。
9．（2023·湖北襄阳·中考真题）西汉时期的《淮南万毕术》中，记载有“削冰令圆，举以向日，以艾承其影，则火生。”其中“削冰令圆”是把冰削成 透镜；“以艾承其影”是把“艾”（易燃物）放在透镜的 上。
【答案】 凸 焦点
【解析】[1]凸透镜对光线有会聚作用，因此“削冰令圆”是把冰削成凸透镜。
[2]“以艾承其影”是把“艾”（易燃物）放在透镜的焦点上，凸透镜对光线有会聚作用，会将艾点燃。
10．（2023·辽宁阜新·中考真题）如图所示，凸透镜的焦距是 cm，把一个物体放到距离该凸透镜25cm处时，在凸透镜另一侧的光屏上成一个倒立、 的实像。此成像原理与 工作原理相同。
【答案】10.0 缩小 照相机
【解析】[1]平行于主光轴的光线经过凸透镜折射后会聚于一点，该点就是凸透镜的焦点，焦点到透镜的距离叫焦距，所以该凸透镜的焦距为
[2][3]当把烛焰放在距凸透镜25cm处时，物距大于二倍焦距，即，像成在一倍焦距与二倍焦距之间，即，像距小于物距，成倒立、缩小的实像，利用其原理可制成照相机。
11．（2023·江苏徐州·中考真题）徐州市博物馆展出了一枚“彭城御丞”印章。为了方便观看印文细节，印章前放有如图所示的装置，请你解释其中的物理道理： 。
【答案】该装置是凸透镜，印章置于凸透镜下方一倍焦距以内，从上方看到放大正立的虚像
【解析】为了方便观看印文细节，则该装置应使印章的印文细节放大，所以该装置是凸透镜，根据凸透镜成像规律可知，印章放在凸透镜的一倍焦距以内，成正立、放大的虚像。
12．（2023·内蒙古赤峰·中考真题）两只激光笔并排放置，它们发出的光束经过透镜（未画出）的光路如图所示，说明该透镜对光有 作用。
【答案】发散
【解析】由图可知，光线经过透镜后，传播范围比通过透镜之前传播范围大，说明该透镜对光有发散作用。
13．（2023·四川达州·中考真题）近年来全球气候变暖，森林防火人人有责。某学校开展了“森林防火”主题班会活动，其中有同学提到不能将矿泉水瓶随意丢弃在森林，这是因为有水的矿泉水瓶相当于一个 透镜（选填“凸”或“凹”），对太阳光有 作用，从而点燃枯叶引发火灾；太阳能属于 能源（选填“可再生”或“不可再生”）。
【答案】 凸 会聚 可再生
【解析】[1][2]有水的矿泉水瓶相当于一个凸透镜，对太阳光有会聚作用，从而点燃枯叶引发火灾。
[3]太阳能可以从自然界中源源不断的得到，属于可再生能源。
14．（2025·内蒙古·中考真题）小丽把红、黑两支铅笔（红笔在左、黑笔在右）竖立在一个装水的圆柱形玻璃杯后面。如图甲，从正前方透过玻璃杯观察，看到的现象如图乙所示。请你描述图乙中的现象并说明其形成的原因。
【答案】见解析
【解析】由图甲可知，红铅笔在黑铅笔的左侧，由图乙可知，水中的红铅笔在黑铅笔的右侧，且水中的两支铅笔较粗，所以成倒立、放大的像，圆柱形玻璃杯装有水的部分具有中间厚、边缘薄的特征，该部分就是一个凸透镜，两支铅笔在凸透镜的1倍和2倍焦距之间，成倒立、放大的实像。
15．（2025·湖南·中考真题）如图，玻璃鱼缸放置在水平桌面上，鱼缸底部与水平桌面的接触面积为，鱼缸、水和鱼的总质量为6kg，g取10N/kg。
(1)从鱼缸侧面可以看到鱼的正立、放大的 像；
(2)求鱼缸、水和鱼所受的总重力大小；
(3)求鱼缸对桌面的压强大小。
【答案】(1)虚 (2)60N (3)
【解析】（1）从侧面看到的鱼，鱼的身体和玻璃缸之间的水形成中间厚边缘薄的凸透镜。鱼在凸透镜的一倍焦距以内，成正立、放大的虚像。
（2）鱼缸、水和鱼所受的总重力为
（3）鱼缸对桌面的压强大小为
16．（2024·黑龙江哈尔滨·中考真题）物理与生活息息相关，学习了光学知识后，宏星同学进行了下面的观察与思考。
（1）宏星在湖边看到水中有一条鱼，这是光的 现象；他看到的“鱼”是 像（选填“实”或“虚”）；
（2）湖中有一把水位标尺，他看到鱼恰好在标尺的45cm处，水面在标尺的75cm处，鱼到水面的实际深度应 30cm（选填“小于”或“等于”或“大于”）；如果想叉鱼，他应瞄准看到的鱼的 （选填“上方”或“下方”）；
（3）类比是一种解决问题的方法，图甲是利用S点发出的两条特殊光线理性探究凸透镜成像特点的光路图，请参照图甲的方法，在图乙上通过画图理性探究凹透镜成像特点（只需找到像点（Q′）。
【答案】折射 虚 等于 下方
【解析】（1）[1][2]水中鱼反射的光线斜射到水面发生折射，折射角大于入射角，人逆着折射光线的方向看去，看到变浅的鱼的虚像。
（2）[3][4]他看到鱼恰好在标尺的45cm处，看到的鱼和标尺的45cm处都是它们在水中的虚像，同时也说明实际鱼在标尺的45cm处。水面在标尺的75cm处，鱼到水面的距离是
75cm-45cm=30cm
实际鱼在虚像的下方，如果想叉鱼，应瞄准看到的鱼的下方，才能叉到鱼。
（3）[5]从Q点画出一条平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，过光心的光线经凹透镜折射后传播方向不改变，过光心的光线和折射光线的反向延长线相交于像点Q′，如图所示：
17．（2023·广东广州·中考真题）如图，凸透镜的光心在0cm处，物体MN上M发出的光线b经过光心，M发出的光线c经过凸透镜后的光线平行于主光轴。
①画出b经过光心后的光线；
②该凸透镜的焦距为 cm；MN经凸透镜成的像相对于MN是 （选填“放大”“缩小”“等大”）、 （选填“正立”“倒立”）的像。
【答案】 10 缩小 倒立
【解析】[1]过凸透镜光心的光线经凸透镜折射后传播方向不改变，据此画出光线b经光心后的光线，如图所示：
[2]由图可知，光线c经凸透镜折射平行于主光轴，光线c与主光轴的交点即为焦点，光心O到这一点的距离为焦距，则该凸透镜的焦距为10cm。
[3]由图知，物距u=25cm，u>2f，根据凸透镜成像规律可知此时成倒立缩小的实像，即物体MN经凸透镜成的像相对于物是缩小的倒立的。
18．（2023·新疆·中考真题）芯片是电子设备的核心组件，光刻机是制造芯片的核心装备。
（1）某光刻机通过极紫外光照射镂空的集成电路模板，经过透镜组后在硅晶圆表面的光刻胶上刻出缩小的电路图案。该透镜组相当于一个 透镜，极紫外光在制成透镜的玻璃内沿 （填“直线”或“曲线”）传播，集成电路模板到透镜的距离 （填“大于”或“小于”）硅晶圆到透镜的距离。
（2）为防止芯片工作时温度过高，常用散热片将热量散失到环境中，这是通过 （“做功”或“热传递”）的方式改变芯片的内能。一般情况下，物体颜色越深，热辐射散热能力越强，故散热片的颜色多为 （填“黑”或“白”）色。一个指甲盖大小的芯片可能有上百亿个晶体管，晶体管的空间尺度 （填“大于”或“小于”）原子的空间尺度。
【答案】 凸 直线 大于 热传递 黑 大于
【解析】（1）[1]光刻机通过极紫外光照射镂空的集成电路模板，经过透镜组后在硅晶圆表面的光刻胶上刻出缩小的电路图案，此时成倒立缩小的实像，故透镜是凸透镜。
[2]光在同种均匀介质中沿直线传播，故极紫外光在制成透镜的玻璃内沿直线传播。
[3]集成电路模板到透镜的距离相当于物距，硅晶圆到透镜的距离相当于像距，此时成缩小的实像，故集成电路模板到透镜的距离大于硅晶圆到透镜的距离。
（2）[4]改变内能的方式有做功和热传递，散热片将热量散失到环境中，这是通过热传递的方式。
[5]由题意可知：物体颜色越深，热辐射散热能力越强，故散热片的颜色多为深色，即黑色。
[6]晶体管的空间尺度约为5nm，即，而原子的空间尺度约为，故晶体管的空间尺度大于原子的空间尺度。
考点二．探究凸透镜成像的规律
19.（2025·河北·中考真题）在“探究凸透镜成像的规律”实验中，小明发现光屏上承接到的清晰的像与光源大小相等，下列说法正确的是（ ）
A．光屏上的像是虚像
B．透镜到光屏的距离与到光源的距离相等
C．仅将透镜向光屏方向适当移动，光屏会再次承接到清晰的像
D．光源靠近透镜，同时光屏远离透镜，光屏会承接到清晰的像且越来越小
【答案】B
【解析】A．实像可以成在光屏上，虚像不能成在光屏上，光屏上的像是实像，故A错误；
B．当物距等于像距且均为2倍焦距时，像与物大小相等，此时透镜到光屏的距离（像距）等于到光源的距离（物距），故B正确；
C．凸透镜成实像时，物近像远像变大，仅将透镜向光屏方向适当移动，物距增大，像距减小，但是，物距和像距之和会大于四倍焦距，光屏的位置不动，无法满足要求，故光屏无法再次承接到清晰的像，故C错误；
D．凸透镜成实像时，物近像远像变大，光源靠近透镜，物距减小，同时光屏远离透镜，像距增大，光屏会承接到清晰的像且越来越大，故D错误。
故选B。
20．（2025·广东广州·中考真题）如图，蜡烛距凸透镜20cm时，烛焰在光屏上成清晰的倒立缩小像，则该凸透镜的焦距可能是（ ）
A．5cmB．20cmC．30cmD．40cm
【答案】A
【解析】蜡烛距凸透镜20cm时，烛焰在光屏上成清晰的倒立缩小像，说明物距大于两倍焦距，即
则，故A符合题意；BCD不符合题意。
故选A。
21．（2025·四川德阳·中考真题）小刘用焦距为10cm的凸透镜探究成像规律。当蜡烛、凸透镜和光屏的位置如图所示时，蜡烛在光屏上所成的像是（ ）
A．倒立、等大的实像B．倒立、放大的实像
C．倒立、缩小的实像D．正立、放大的虚像
【答案】C
【解析】由图知，物距大于像距，根据凸透镜成像规律得，此时凸透镜成的是倒立、缩小的实像，故ABD不符合题意，C符合题意。
故选C。
22．（2025·江苏苏州·中考真题）探究凸透镜成像的规律时，把蜡烛、凸透镜和光屏置于光具座上，先固定好点燃的蜡烛和光屏，再移动凸透镜，当凸透镜距离蜡烛为和时，光屏上先后两次都呈现烛焰清晰的像，下列说法正确的是（ ）
A．第一次的像是缩小的B．第二次的像比第一次大
C．蜡烛和光屏间的距离是D．凸透镜的焦距是
【答案】C
【解析】ABC．把蜡烛、凸透镜和光屏置于光具座上，先固定好点燃的蜡烛和光屏，再移动凸透镜，当凸透镜距离蜡烛为和时，光屏上先后两次都呈现烛焰清晰的像，由光路的可逆性可知，第一次物距等于第二次的像距，第一次的像距等于第二次的物距，所以第一次物距是16cm，像距是24cm；第二次物距是24cm，像距是16cm；蜡烛和光屏之间的距离为16cm+24cm=40cm
第一次物距小于像距，成倒立放大的实像，第二次物距大于像距，成倒立缩小的实像，第二次像比第一次小，故C正确，AB错误；
D．在第二次中，成倒立缩小的实像，物距24cm>2f①
像距2f>16cm>f②
由①和②得到12cm>f>8cm
所以凸透镜的焦距不可能是20cm，故D错误。
故选C。
23．（2025·四川广安·中考真题）某学习小组在探究凸透镜成像规律时，如图所示，光屏上刚好得到清晰的像，凸透镜的焦距，下列说法中正确的是（ ）
A．光屏上的像是倒立、缩小的虚像B．光屏上的像是倒立、放大的实像
C．凸透镜可用来矫正近视眼D．照相机的成像原理与此成像原理相同
【答案】B
【解析】AB．由图可知，物距
物距在1倍焦距与2倍焦距之间，像距为
像距大于2倍焦距，根据凸透镜成像规律，此时成倒立放大的实像，故A错误，B正确；
C．近视眼是晶状体曲度变大，会聚能力增强，像呈在视网膜的前方，是近视眼，应佩戴发散透镜，即凹透镜进行矫正。故C错误；
D．照相机成像时，物距大于2倍焦距，像距在1倍焦距与2倍焦距之间，与题目中成像原理不同，故D错误。
故选B。
24．（2024·四川绵阳·中考真题）在探究凸透镜成像的规律实验中，先用焦距为10cm的凸透镜进行实验，在光屏上得到清晰的放大实像；保持发光体和凸透镜的位置不变，仅换用焦距为20cm的凸透镜进行实验，则可能出现的实验现象是（ ）
A．光屏靠近透镜，屏上得到清晰的缩小实像B．光屏靠近透镜，屏上得到清晰的放大实像
C．光屏远离透镜，屏上得到清晰的缩小实像D．光屏靠近或远离透镜，屏上均得不到实像
【答案】D
【解析】先用焦距为10cm的凸透镜进行实验，在光屏上得到清晰的放大实像，说明此时发光体处于大于一倍焦距小于二倍焦距之间，即发光体距离凸透镜的距离大于10cm小于20cm，保持发光体和凸透镜的位置不变，仅换用焦距为20cm的凸透镜进行实验，此时发光体处于一倍焦距以内，根据凸透镜成像规律可知，成正立、放大的虚像，因此光屏靠近或远离透镜，屏上均得不到实像，故D符合题意，ABC不符合题意。
故选D。
25．（2024·青海西宁·中考真题）在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏中央成清晰的像，凸透镜的焦距为10cm。下列说法正确的是（ ）
A．如图所示位置，烛焰的成像特点与投影仪的成像特点相同
B．实验过程中，蜡烛燃烧变短，光屏上烛焰的像会向下移动
C．若蜡烛逐渐远离凸透镜，移动光屏，烛焰清晰的像会逐渐变小
D．如图所示位置，烛焰和凸透镜之间放一个近视镜片，为得到清晰的像，光屏应向左移动
【答案】C
【解析】A．如图所示位置，物距大于像距，成倒立、缩小的实像，应用是照相机，故A错误；
B．蜡烛燃烧变短后，烛焰的位置向下移动，根据光线过透镜的光心不改变方向可知，像的位置向上移动，故B错误；
C．若蜡烛逐渐远离凸透镜，物距变大，根据凸透镜成像的规律可知，像距变小，像也变小，故C正确；
D．如图所示位置，烛焰和凸透镜之间放一个近视镜片，近视镜片是凹透镜，对光线具有发散作用，使得像距变大，所以为得到清晰的像，光屏应向右移动，故D错误。
故选C。
26．（2024·山东淄博·中考真题）在探究凸透镜成像规律时，蜡烛和凸透镜的位置如图所示，光屏上承接到烛焰等大的像（图中未画出光屏）。若保持凸透镜位置不变，将蜡烛调至10cm刻度线处时，下列判断正确的是（ ）
A．向右移动光屏能承接到烛焰的像B．移动光屏能承接到烛焰缩小的像
C．像的位置在50~60cm刻度线之间D．投影仪应用了该次实验的成像规律
【答案】B
【解析】A．根据凸透镜成实像时“物远像近像变小”的规律可知，当蜡烛向左移动远离凸透镜时，光屏向左移动靠近凸透镜可再次承接到烛焰的像，A错误；
B．此时光屏上承接到烛焰等大的像，则此时物距，由图可知，，则焦距，保持凸透镜位置不变，将蜡烛调至10cm刻度线处时，物距，则，成倒立、缩小的实像， B正确；
C．物距为40cm，大于两倍焦距，此时，则像的位置在60cm和70cm刻度线之间，故C错误；
D．物距等于40cm，物距大于两倍焦距，是照相机成像原理，故D错误。
故选B。
27．（2024·四川巴中·中考真题）在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示位置时，在光屏上出现一个清晰烛焰的像，其成像特点是（ ）
A．倒立放大的实像B．倒立放大的虚像
C．倒立缩小的实像D．正立放大的虚像
【答案】A
【解析】由图知道，此时物距小于像距，根据成实像时，物距小于像距，成倒立、放大的实像，故A符合题意，BCD不符合题意。
故选A。
28．（2024·山东泰安·中考真题）在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏放置的位置如图所示时，烛焰在光屏上成清晰的倒立、等大的像。下列说法中（ ）
①该凸透镜的焦距为
②将蜡烛放在d点时成像规律与投影仪成像原理相同
③将蜡烛由b点移至a点时，移动光屏，可在光屏上成更小的像
④将蜡烛放在c点，移动光屏，可在光屏上成倒立、放大的像
A．只有①③正确B．只有④正确C．只有②④正确D．只有③④正确
【答案】D
【解析】①由图可知，此时的物距等于像距，为20.0cm，成的是倒立、等大的实像，则
20.0cm=2f
故f=10.0cm，故①错误；
②将蜡烛放在d点时，物距小于焦距，成正立放大的虚像，与放大镜的原理相同，故②错误；
③凸透镜成实像时，物距增大，像距减小，像变小，将蜡烛由b点移至a点时，物距增大，像距减小，像变小，移动光屏，可在光屏上成更小的像，故③正确；
④将蜡烛放在c点，物距为
50.0cm-35.0cm=15.0cm
物距大于1倍焦距小于2倍焦距，可在光屏上成倒立、放大的像，故④正确。
故选D。
29．（2024·江苏无锡·中考真题）用焦距为10cm的凸透镜探究凸透镜成像的规律，将点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置，下列说法中正确的是（ ）
A．只向左移动光屏至适当位置，光屏上能呈现烛焰缩小的像
B．只向右移动光屏至适当位置，光屏上能呈现烛焰放大的像
C．只向右移动蜡烛至适当位置，光屏上能呈现烛焰放大的像
D．只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像
【答案】D
【解析】A图中物距为
45.0cm-35.0cm=10.0cm
凸透镜的焦距是10cm，物距等于焦距，光屏不能成像，只向左或向右移动光屏至适当位置，光屏上不能成像，故AB错误；
C．只向右移动蜡烛至适当位置，物距小于焦距，成正立放大的虚像，光屏不能成像，故C错误；
D．将凸透镜移动到55cm，物距为
55.0cm-35.0cm=20.0cm
像距为
75.0cm-55.0cm=20.0cm
此时
u=v=2f
光屏上能呈现烛焰等大的像，故D正确。
故选D。
30．（2024·江苏扬州·中考真题）在探究凸透镜成像规律时，蜡烛、凸透镜和光屏的位置如图所示，光屏上的像清晰，此成像规律的应用是（ ）
A．照相机B．放大镜C．摄像机D．投影仪
【答案】D
【解析】如图，此时物距小于像距，成的是倒立、放大的实像，此成像规律的应用是投影仪，故ABC不符合题意，D符合题意。
故选D。
31．（2024·山东临沂·中考真题）在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。保持凸透镜的位置不变，则（ ）
A．实验所用凸透镜的焦距可能为10.0cm
B．光屏上承接到的像是烛焰倒立、放大的实像
C．将蜡烛和光屏的位置互换，光屏上仍能承接到像
D．将蜡烛移至45.0cm刻度线上，光屏上仍能承接到像
【答案】C
【解析】AB．如图，物距和像距
联立以上两式解得
凸透镜的焦距不可能为10cm，此时物距大于像距，光屏上成倒立、缩小到实像，故AB不符合题意；
C．将蜡烛和光屏的位置互换，物距和像距互换，根据光路可逆可知，光屏上仍能承接到倒立放大的实像，故C正确；
D．将蜡烛移至45.0cm刻度线上，物距为5cm，小于焦距，此时烛焰成虚像，光屏上不能承接到像，故D不符合题意。
故选C。
32．（2024·上海·中考真题）光具座上有凸透镜、光屏及发光源各一个。当光屏和凸透镜的距离为10cm时，此时在光屏上成缩小的像。物理王老师把光屏沿着光具座移动5cm后，再次移动光源的位置使成清晰的像。对于该像的情况，下列选项正确的是（ ）
A．一定成放大的像B．可能成缩小的像
C．成像可能比原来小D．成像一定比原来小
【答案】B
【解析】当光屏成倒立、缩小的实像，则
f
