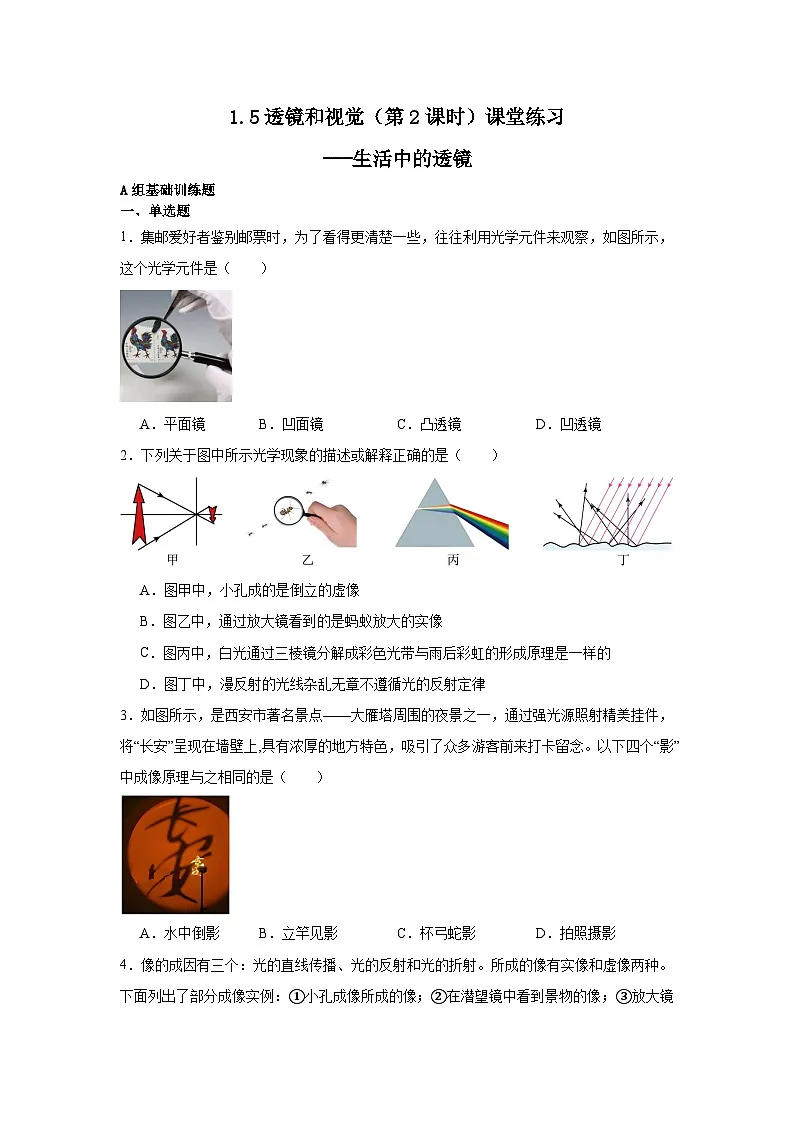

初中科学浙教版（2024）八年级上册（2024）第1章 对环境的觉察第5节 透镜和视觉第2课时一课一练

这是一份初中科学浙教版（2024）八年级上册（2024）第1章 对环境的觉察第5节 透镜和视觉第2课时一课一练，共19页。试卷主要包含了单选题，填空题，作图题，实验题，综合题等内容，欢迎下载使用。
A组基础训练题
一、单选题
1．集邮爱好者鉴别邮票时，为了看得更清楚一些，往往利用光学元件来观察，如图所示，这个光学元件是（ ）
A．平面镜B．凹面镜C．凸透镜D．凹透镜
2．下列关于图中所示光学现象的描述或解释正确的是（ ）
A．图甲中，小孔成的是倒立的虚像
B．图乙中，通过放大镜看到的是蚂蚁放大的实像
C．图丙中，白光通过三棱镜分解成彩色光带与雨后彩虹的形成原理是一样的
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律
3．如图所示，是西安市著名景点——大雁塔周围的夜景之一，通过强光源照射精美挂件，将“长安”呈现在墙壁上,具有浓厚的地方特色，吸引了众多游客前来打卡留念。以下四个“影”中成像原理与之相同的是（ ）
A．水中倒影B．立竿见影C．杯弓蛇影D．拍照摄影

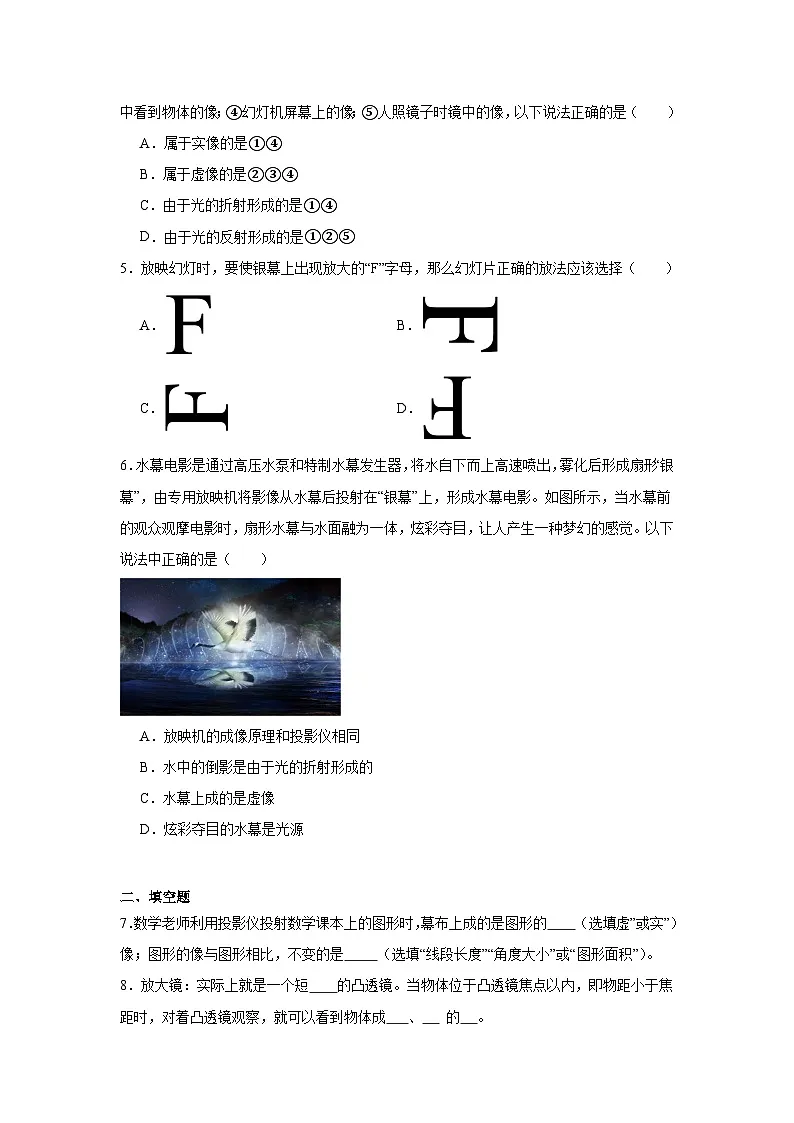

4．像的成因有三个：光的直线传播、光的反射和光的折射。所成的像有实像和虚像两种。下面列出了部分成像实例：①小孔成像所成的像；②在潜望镜中看到景物的像；③放大镜中看到物体的像；④幻灯机屏幕上的像；⑤人照镜子时镜中的像，以下说法正确的是（ ）
A．属于实像的是①④
B．属于虚像的是②③④
C．由于光的折射形成的是①④
D．由于光的反射形成的是①②⑤
5．放映幻灯时，要使银幕上出现放大的“F”字母，那么幻灯片正确的放法应该选择（ ）
A． B．
C． D．
6．水幕电影是通过高压水泵和特制水幕发生器，将水自下而上高速喷出，雾化后形成扇形“银幕”，由专用放映机将影像从水幕后投射在“银幕”上，形成水幕电影。如图所示，当水幕前的观众观摩电影时，扇形水幕与水面融为一体，炫彩夺目，让人产生一种梦幻的感觉。以下说法中正确的是（ ）
A．放映机的成像原理和投影仪相同
B．水中的倒影是由于光的折射形成的
C．水幕上成的是虚像
D．炫彩夺目的水幕是光源
二、填空题
7．数学老师利用投影仪投射数学课本上的图形时，幕布上成的是图形的 （选填“虚”或“实”）像；图形的像与图形相比，不变的是 （选填“线段长度”“角度大小”或“图形面积”）。
8．放大镜：实际上就是一个短 的凸透镜。当物体位于凸透镜焦点以内，即物距小于焦距时，对着凸透镜观察，就可以看到物体成 、 的 。

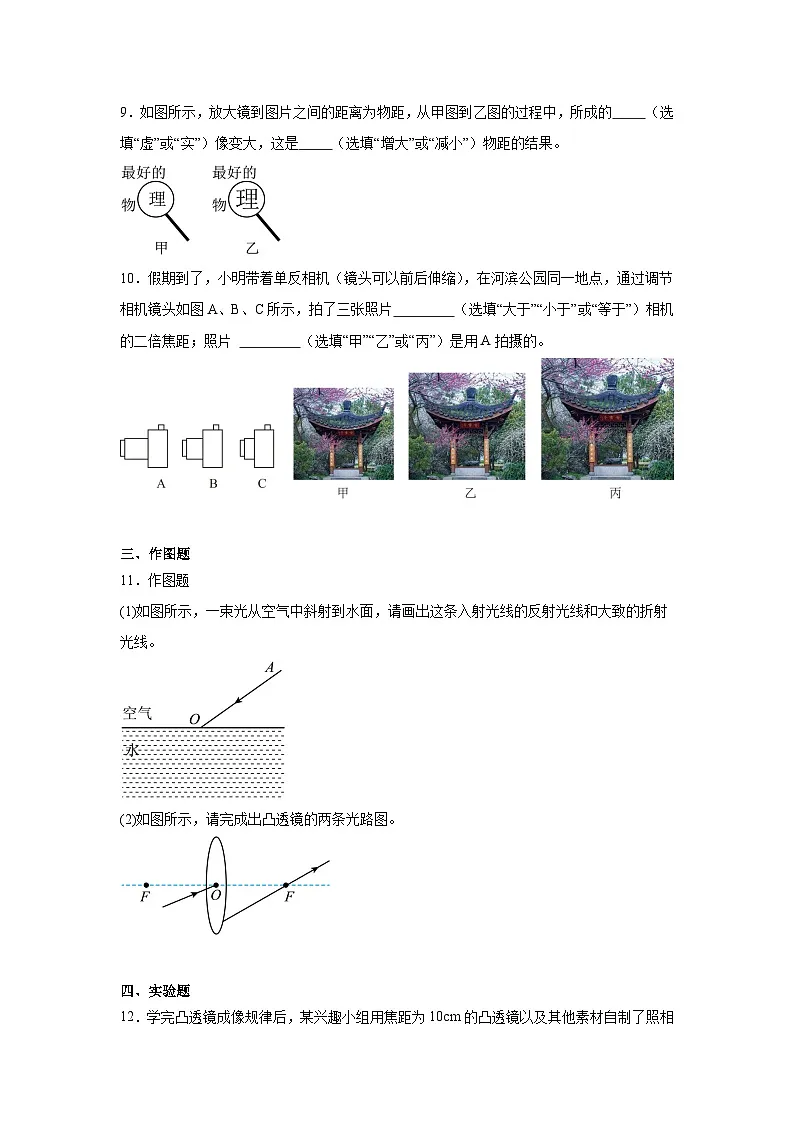

9．如图所示，放大镜到图片之间的距离为物距，从甲图到乙图的过程中，所成的 （选填“虚”或“实”）像变大，这是 （选填“增大”或“减小”）物距的结果。

10．假期到了，小明带着单反相机（镜头可以前后伸缩），在河滨公园同一地点，通过调节相机镜头如图A、B、C所示，拍了三张照片 （选填“大于”“小于”或“等于”）相机的二倍焦距；照片 （选填“甲”“乙”或“丙”）是用A拍摄的。
三、作图题
11．作图题
(1)如图所示，一束光从空气中斜射到水面，请画出这条入射光线的反射光线和大致的折射光线。
(2)如图所示，请完成出凸透镜的两条光路图。
四、实验题
12．学完凸透镜成像规律后，某兴趣小组用焦距为10cm的凸透镜以及其他素材自制了照相机模型和投影仪模型：
（1）【器材选择】
①投影仪模型中投影片A与凸透镜B间距是 ；（选填“物距”或“像距”）
②小组成员要选用合适长度的纸筒来作为照相机模型的外纸筒。现有三种规格的纸筒，其长度分别为 5cm、10cm、20cm，应当选择 cm的纸筒；
③照相机模型中充当胶片的膜（a位置）应该用以下哪种素材制作( )
A．全透明的塑料膜 B． 绘画用的薄宣纸 C．白色不透光卡纸 D．黑色不透光卡纸
④实验室有焦距相同、半径不同的两种透镜，想让成像更加亮，应该选择直径更 的凸透镜（选填“大”或“小”）制作照相机模型；
（2）【实验操作】完成模型制作后，小组成员用投影仪展示相关影像，发现成倒立的像。为了看到正立的像，应进行的操作是 。
五、综合题
13．放大镜是利用了凸透镜成像规律的光学仪器，它的成像原理是：当物体到凸透镜的距离小于一倍焦距时，凸透镜所成的像是 的虚像。当人通过放大镜观察地图上的A点时，看到了它的像为A′，请你在图中画出光路图。
B组能力提升训练题：
一、单选题
1．老师使用投影仪时，利用了凸透镜能成（ ）
A．放大、倒立的实像B．缩小、倒立的实像
C．缩小、倒立的虚像D．缩小、正立的实像
2．如图所示，白板上嵌入LED灯做成的一个发光箭头（图甲），用玻璃杯装半杯水放在白板前，人眼通过玻璃杯看到了“箭头”如图乙。下列判断正确的是（ ）
A．“箭头”是虚像
B．“箭头”不能成在光屏上
C．玻璃杯下半部相当于一个凹透镜
D．“箭头”成像原理在生活中应用是照相机
3．关于图中“凸透镜成像规律”的实验，下列说法正确的是（ ）

A．图中胶片到凸透镜的距离u＞2f（f为焦距）
B．图中凸透镜成像规律与摄像机的成像原理相同
C．图中光路图说明光在不同介质间传播的方向一定改变
D．从不同方向能看清银幕上的像，是因为光在银幕上发生了漫反射
4．电影放映机能将电影胶片成像在银幕上。图中能用来说明其成像原理的图是（ ）
A．B．
C．D．
5．如图所示，是生活中随处可见的透镜。下列关于透镜的说法正确的是（ ）
A．AB．BC．CD．D
6．已知一点光源S位于凸透镜一倍焦距内，成一虚像S'，则在图所示的光路图中正确的是（ ）
A．B．
C．D．
二、填空题
7．数学老师利用投影仪投射数学课本上的图形时，幕布上成的是图形的 （选填“虚”或“实”）像；图形的像与图形相比，不变的是 （选填“线段长度”“角度大小”或“图形面积”）。
8．王老师上课时为了使同学们听得更清晰，经常使用扩音器，通过扩音器能听到王老师声音的 （“响度”或“音色”）变大了。小明在他家的玻璃台板上面滴了一滴水，透过水滴看过去，他发现压在玻璃台板下的报纸上的字变大了，这是由于此时的水滴相当于一个 。
9．周末小琳陪妈妈逛商城时，看到许多商场店家把广告用灯打到地面上。她查阅得知这是一款投影灯，其内部结构如图所示。由图中信息可知，地面上的像是 （选填“正立”或“倒立”）、 （选填“放大”或“缩小”）的实像
10．“梦想”号装有深度声呐并搭载高清摄像系统．声呐利用 （选填“超声波”或“电磁波”）探测海洋深度；摄像机的镜头相当于一个 镜，同一个物体距摄像机的距离相同时，在水下所成的像比在空气中所成的像更大，则镜头在水中的焦距比在空气中的焦距 （选填“长”或“短”）．
11．2021年12月9日，“天宫课堂”第一课开讲，如图甲所示，中国航天员翟志刚、王亚平、叶光富担任“太空教师”，在中国空间站进行太空授课，带领同学们了解了很多太空中神奇的物理现象。
（1）王亚平在太空中做出了一个水球，当我们看到如图乙所示情景时，成倒立、缩小的 （选填“实像”或“虚像”），这个水球与 （选填“放大镜”、“投影仪”或“照相机”）的成像原理相同；
（2）若保持王亚平和水球的位置不变，继续向水球的中间注水，使水球的中间比边缘更厚一些，此时王亚平通过水球所成的像将会 （选填“变大”、“变小”或“不变”）；
（3）李佳同学将一只透镜放在眼前10cm处玩赏时，被拍下的照片如图丙，这与 （选填“放大镜”、“投影仪”或“照相机”）的成像原理相同，据此推断该透镜的焦距 10cm（选填“>”、“u>f
成倒立放大的实像，是投影仪原理，故AB错误；
C．经过凸透镜光心的光线，传播方向不变，故C错误；
D．反射面粗糙的表面，反射光线射向四面八方，进入不同方向的人的眼睛，使各个方向的人都能看到物体。因此从不同方向观察光屏上的像，是因为光在光屏发生了漫反射，故D正确。
故选D。
4．C
【详解】电影放映机的工作原理是凸透镜成像，当物距在凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的实像。
A．小孔成像是由光的直线传播形成的，故A不符合题意；
B．平面镜成像是由光的反射形成的，故B不符合题意；
C．图中为投影仪原理图，当物距在凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的实像，故C符合题意；
D．图中物距小于一倍焦距，成正立、放大的虚像，应用是放大镜，故D不符合题意。
故选C。
5．B
【详解】A．电影机镜头是一个凸透镜，物体（影片）在一倍焦距和二倍焦距之间，成倒立、放大的实像，故A错误；
B．摄像头是一个凸透镜，物体（人脸）在凸透镜的二倍焦距以外，物体成倒立、缩小的实像，故B正确；
C．鱼缸与缸中的水构成凸透镜，金鱼及金鱼所成的像均在透镜的一侧，所以看到的是正立的放大的虚像，故C错误；
D．照相机的镜头相当于一个凸透镜，远处的树在凸透镜的二倍焦距以外，成倒立、缩小的实像，故D错误。
故选B。
6．B
【详解】A．过S点作平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变，然后在反向延长这两条光线，其反向延长线的交点即为虚像的位置，应该在S″，如下图所示：
故A错误；
B．过S点作平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变，然后在反向延长这两条光线，其反向延长线的交点即为虚像S′的位置，如下图所示：
故B正确；
C．过S点作平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变，然后在反向延长这两条光线，其反向延长线的交点即为虚像的位置，应该在S″，如下图所示：
故C错误；
D．过S点作平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变，然后在反向延长这两条光线，其反向延长线的交点即为虚像的位置，应该在S″，如下图所示：
故D错误。
故选B。
7． 实 角度大小
【详解】[1][2]根据凸透镜成像规律可知：物距大于一倍焦距小于二倍焦距时，在屏幕上成一个倒立、放大的实像，其应用就是投影仪；像与物相比，像变大了，所以图形的大小发生变化，所以线段长度、图形面积发生变化，而图形是整体放大，根据相似原理，角度大小仍然不变。
8． 响度 放大镜
【详解】[1]扩音器的作用是增大声音的音量，即声音的响度，因此通过扩音器我们听到王老师声音的响度变大。
[2]水滴的中间厚边缘薄，是凸透镜，报纸与水滴间的距离很小，小于凸透镜的焦距，相当于放大镜，所以报纸上的文字经过水滴折射后成正立、放大的虚像。
9． 倒立 放大
【详解】[1][2]由凸透镜成像规律可知，当f
【详解】（1）[1][2]当物距大于2倍焦距时，凸透镜成倒立、缩小的实像，应用是照相机。由乙图可知，水球相当于凸透镜，通过水球看到的是倒立、缩小的实像，这个水球成像原理与照相机相同。
（2）[3]继续注水，使水球的中间比边缘更厚一些，水球的折光能力变强，即凸透镜的焦距变小，物距不变，则像距变小，成的像变小。
（3）[4][5]根据凸透镜成像规律，当u10cm
12．8
【详解】快门由15变为60时，曝光时间之比为
在光照能量保持一定时，透光面积与曝光时间成反比，则两次透光面积之
设镜头焦距为f，改变快门后的光圈值为n，由圆的面积公式
得
解得n=8，即快门60对应的光圈为8。
13． 凸 半透明 B 亮
【详解】（1）[1]照相机是利用凸透镜成像来工作的，故应选用凸透镜作镜头。
[2]透明的膜让光完全透过，看不清影像；不透明的物体将光完全挡住，人看不到像。故选用半透明膜，既能在上面成像，还能让光通过一部分，使人看到像。
（2）[3][4]在使用时，应该将镜头对准物体。物体越亮，通过透镜成的像越明亮越清晰。故应选择较亮的物体作为观察对象。
14． 倒立 光屏 像距的范围 正对 见详解 见详解
【详解】（1）[1]照相机是利用凸透镜成像，根据凸透镜成像的规律，当物距大于二倍焦距时，成倒立、缩小的实像，这是照相机的成像原理。
（2）[2]照相机所成的像是实像，可以在光屏上承接，透明塑料袋的作用是光屏。
（3）[3]根据照相机的工作原理，物距大于2倍焦距，像距在1倍焦距与2倍焦距之间，制作之前首先要测量凸透镜的焦距，目的是确定像距的范围。
[4]根据凸透镜特殊光线的规律，平行于主光轴的光线，经凸透镜折射后会聚于焦点，故在测量凸透镜焦距时，让凸透镜正对太阳光缓慢移动，使最小亮点落在地面上上，测量凸透镜中心到最小亮点之间的距离即为凸透镜的焦距。
（4）[5]照相机主要是远处物体所成的像，光线相对较弱，照相机需要一个理想的暗室，有利用在光屏上看到清楚的像，在组装的过程中，一定要注意尽量密闭不透光，否则影响照相效果。
[6]可以选择凸透镜、有字迹的纸（或其他物体），主要步骤为①通过凸透镜观察纸上的字迹（或其他物体），并缓慢移动凸透镜使看到的像刚好模糊不清时停止移动凸透镜；②测量并记录被观察物到凸透镜之间的距离，此时被观察物到凸透镜之间的距离即为凸透镜的焦距。
15． 凸 乙 弱 车内开灯，在司机的前方会出现车内的像，影响司机观察路况
【详解】（1）[1]摄像头的镜头相当于一个凸透镜，成倒立、缩小的实像；
[2]同一辆汽车经过十字路口时，先后拍下的两张照片甲、乙，比较可知汽车的像变大了，根据凸透镜成实像的规律（物近像远像变大）可知，乙图汽车更靠近摄像头。
（2）[3]观察照片可以发现，几乎看不见车内的人，是因为车内的人的反射光较弱，能进入摄像头的光线较少，摄像头几乎无法成像。
（3）[4]夜晚，如果车内开灯，车内物体会通过前挡风玻璃成像，影响司机的视线，易发生交通事故；所以，为了安全，夜晚司机开车，车内的灯应该熄灭。
