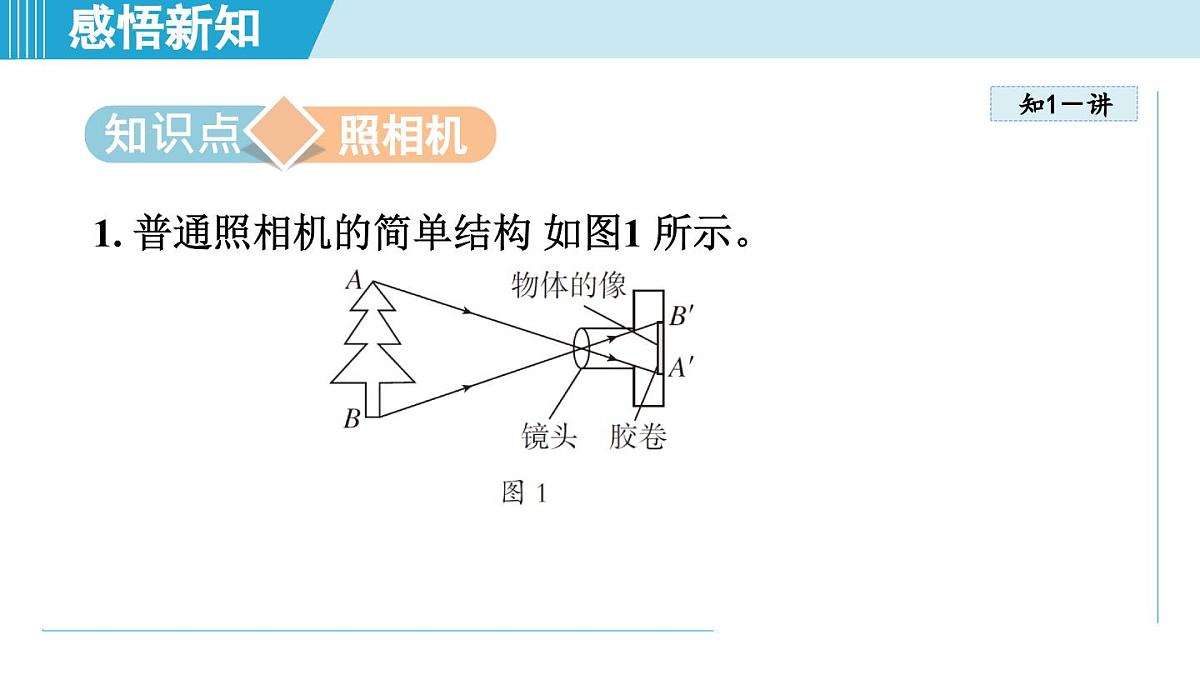

1. 普通照相机的简单结构 如图1 所示。

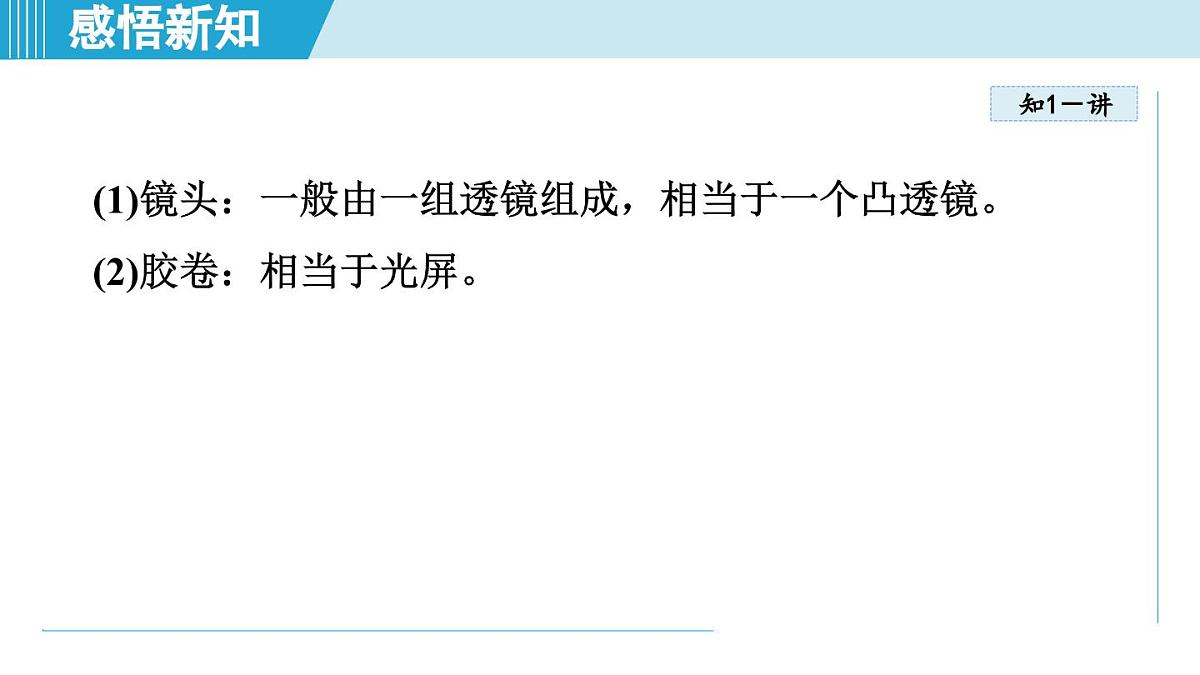

(1)镜头：一般由一组透镜组成，相当于一个凸透镜。(2)胶卷：相当于光屏。

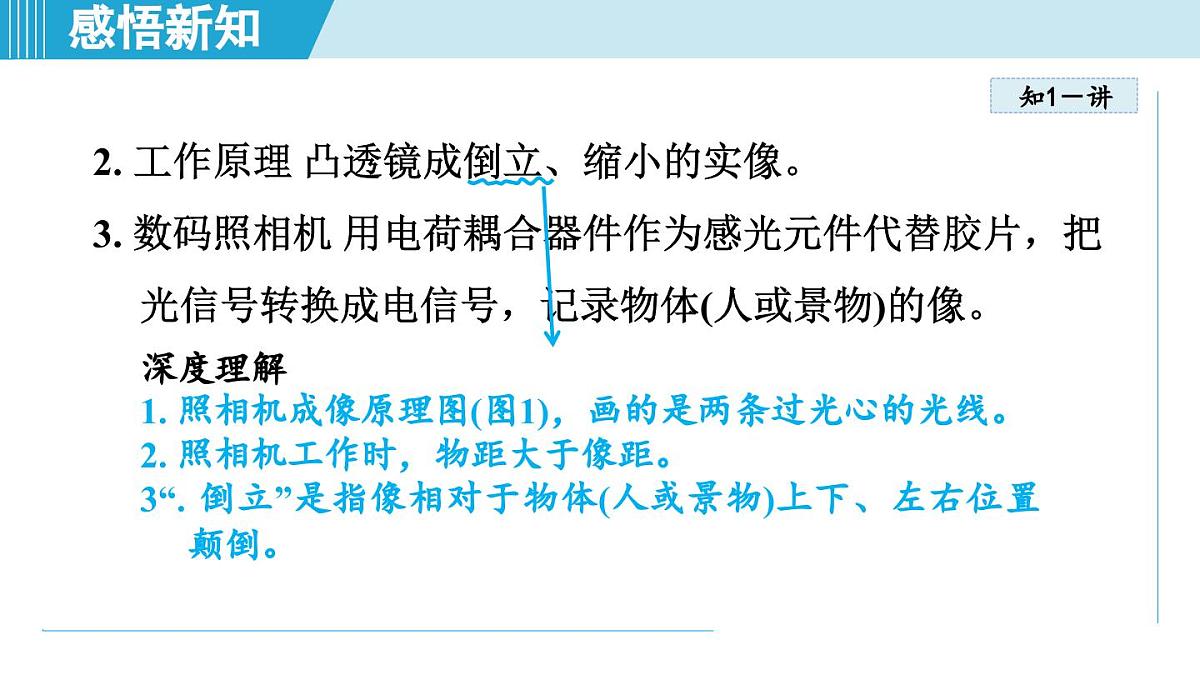

2. 工作原理 凸透镜成倒立、缩小的实像。3. 数码照相机 用电荷耦合器件作为感光元件代替胶片，把光信号转换成电信号，记录物体(人或景物)的像。
深度理解1. 照相机成像原理图(图1)，画的是两条过光心的光线。2. 照相机工作时，物距大于像距。3“. 倒立”是指像相对于物体(人或景物)上下、左右位置颠倒。

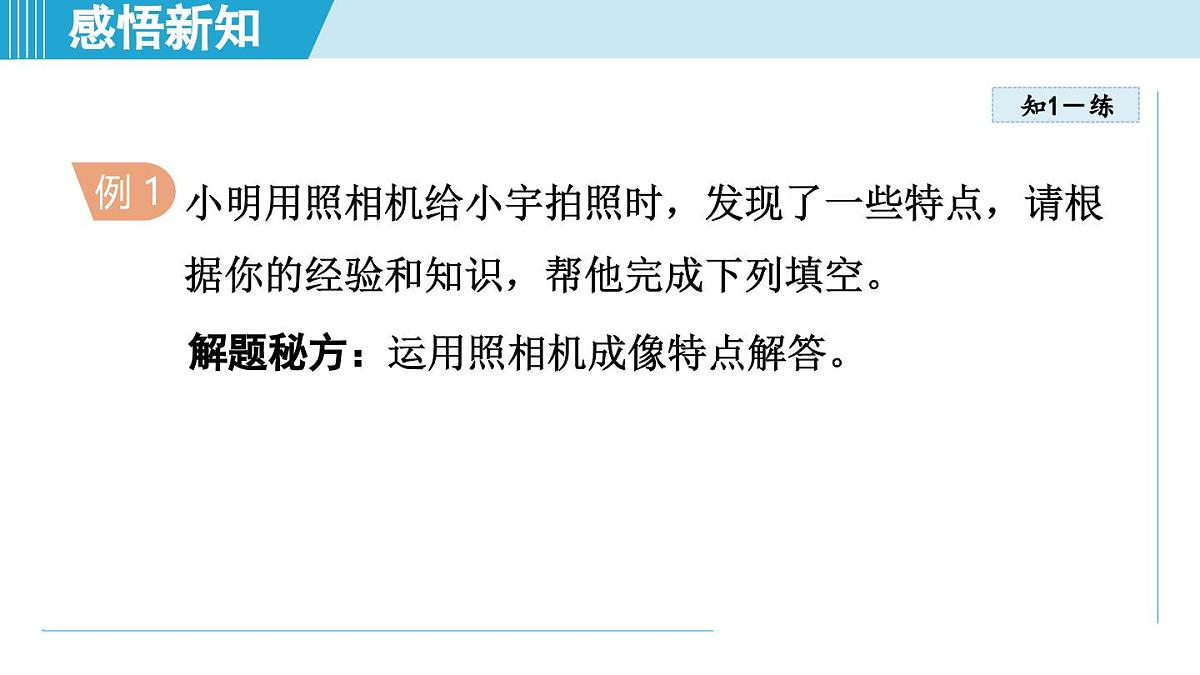

小明用照相机给小宇拍照时，发现了一些特点，请根据你的经验和知识，帮他完成下列填空。
解题秘方：运用照相机成像特点解答。

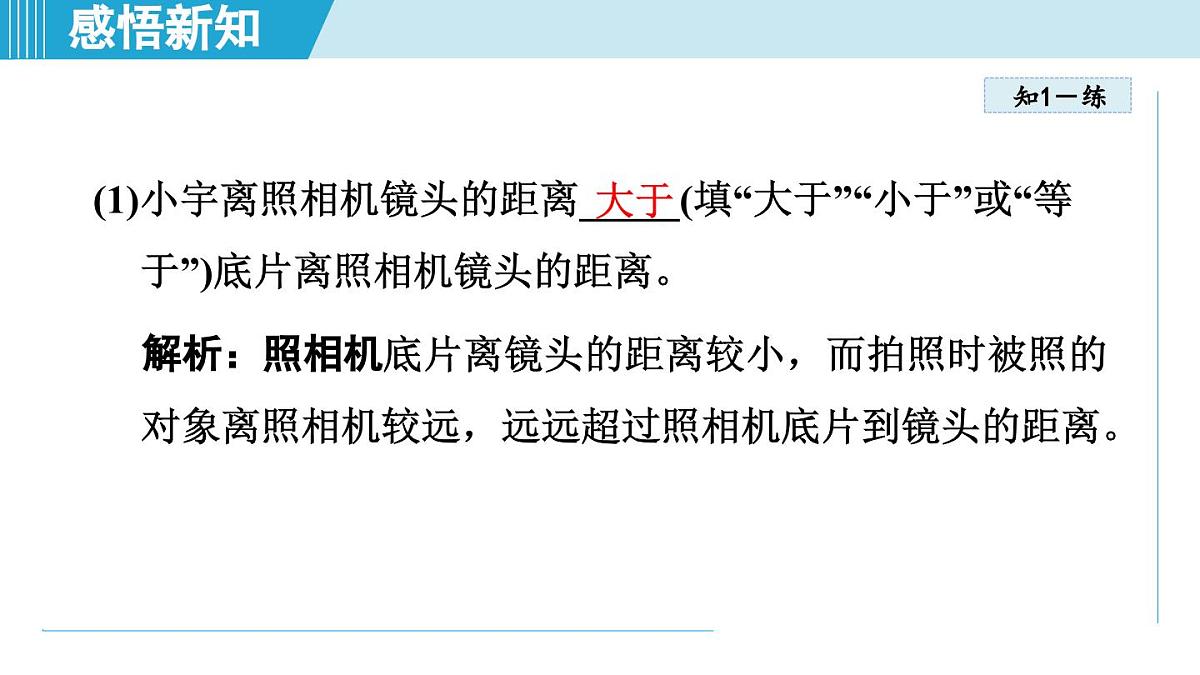

(1)小宇离照相机镜头的距离_____(填“大于”“小于”或“等于”)底片离照相机镜头的距离。
解析：照相机底片离镜头的距离较小，而拍照时被照的对象离照相机较远，远远超过照相机底片到镜头的距离。

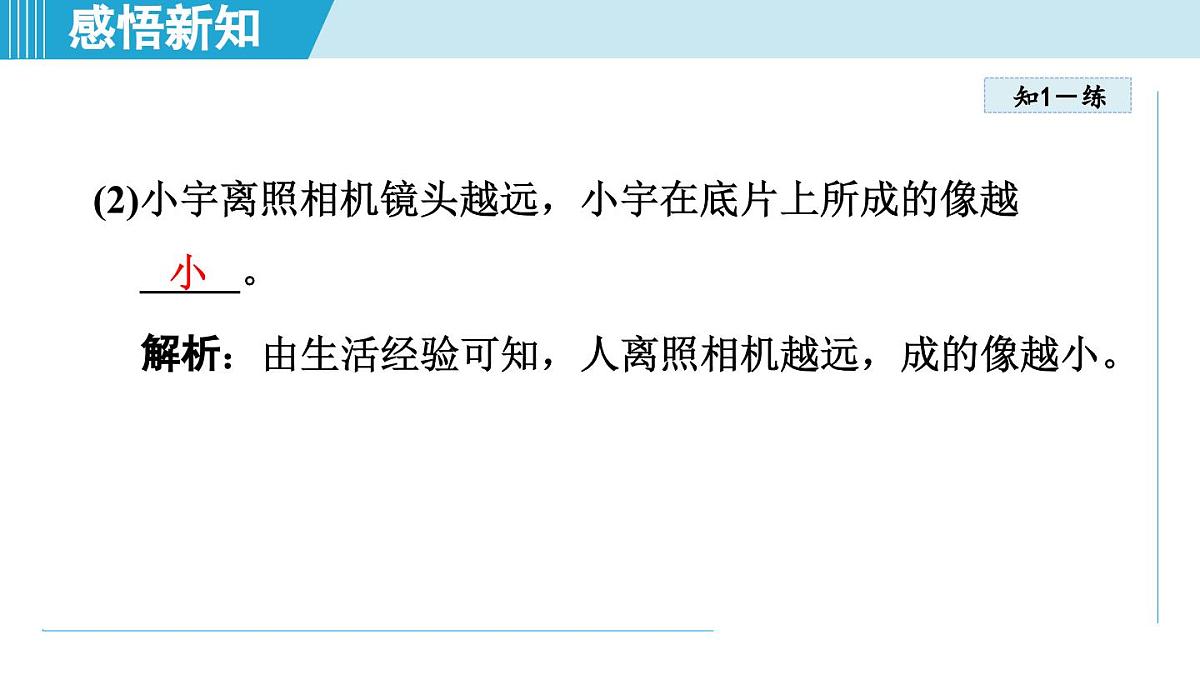

(2)小宇离照相机镜头越远，小宇在底片上所成的像越 _____。
解析：由生活经验可知，人离照相机越远，成的像越小。
(3)照相机底片上所成的像一定比小宇本人_____。
解析：照相机所成的像是倒立、缩小的实像。
(4)人和像在凸透镜(镜头)的_____ (填“同”或“异”)侧。
解析：人在照相机镜头的前面，底片在照相机镜头的后面。
误区警示：用照相机拍照时，在照相机的观察屏上看到的是正立的像，有些学生会错误地认为照相机成正立的像，这是因为照相机内部器材把成的倒立的像转换成了正立的像。
1．如图所示，小刚自制了一架模型照相机。将凸透镜对准窗外景物，在外壳内前后移动内纸筒，在半透明膜上可以得到景物______(填“ 倒立”或“ 正立”)的______ (填“放大”或“缩小”)的实像。
1. 投影仪的简单结构：如图2 所示。(1)投影片：投影片上有文字或图案，相当于用来成像的物体。(2)镜头：相当于凸透镜。(3)天花板：相当于光屏。
2. 工作原理：凸透镜成倒立、放大的实像。
倒立”是指像相对于物体上下、左右位置颠倒。
深度理解1. 投影仪成像原理图(图2)，画的是两条过光心的光线。2. 投影仪工作时，物距小于像距。3. 为了让天花板上成的像看起来是“正立”的，投影片要倒着插。
放幻灯片时，银幕上出现了一面旗，它的形状与图3中的甲相似，则幻灯片上的旗应是图乙中的( )
解题秘方：运用投影仪成像特点解答。
解析：物体通过幻灯机成的是倒立、放大的实像。
教你一招：可用旋转法判断放幻灯片时银幕上的成像，将原图旋转180°，旋转后得到的图片就是银幕上的像。
2．投影仪的构造如图，来自投影片的光通过镜头折射后形成一个______(填“正立”或“倒立”)、放大的像。若想使屏幕上的像更大一些，应将镜头向______ (填“上”或“ 下”)调，同时将投影仪______ (填“远离”或“靠近”)屏幕。
1. 放大镜实质是一个短焦距凸透镜。2. 成像特点 成正立、放大的虚像。3. 使用 使用放大镜时，放大镜应置于物体和眼睛之间，物体离凸透镜较近，眼睛要透过放大镜来观察物体。
4. 照相机、投影仪和放大镜成像对比
深度理解不要误认为放大镜在任何情况下使用都成正立、放大的虚像，放大镜和物体的距离大到一定程度时，放大的虚像消失。
如图4 所示，透过水瓶可以看到放大了的文字，这是因为装水的水瓶相当于 透镜，形成了______文字正立、放大的______像。
解题秘方：结合透镜的特征和凸透镜成像的特点解答。
解析：装水的水瓶中间厚、边缘薄，相当于凸透镜，此时的凸透镜相当于放大镜，成正立、放大的虚像。
延伸拓展：小水滴、装水的玻璃瓶、鱼缸的结构与凸透镜相似，都可以起到放大镜的作用。露珠下叶脉看起来更粗大、鱼缸里的金鱼看起来更大，都是这个缘故。
3. 如图所示，透过手表表盘上圆滑的透明凸起，能清楚地读出日期信息，圆滑的透明凸起相当于_________，观看到的日期数字是__________(填像的性质)的像。
1. 实像是由实际光线会聚而成的，可以用光屏承接，实像是倒立的(如图5 所示)。
2. 虚像是由实际光线的反向延长线相交而成的，不可以用光屏承接，虚像是正立的(如图6 所示)。
3. 实像与虚像的比较
活学巧用图5 中A、F、S′在一条直线上，图6中S′、B、F 在一条直线上，再次说明了像点、入射点、折射光上的一点在同一条直线上，这一规律是解答与凸透镜成像有关的作图题常用的技巧。
在①小孔成像、②放大镜成像、③照相机成像、④投影仪成像中，下列分析正确的是( )A. 反射成像的是②B. 折射成像的是①③④C. 成实像的是①③④D. 成虚像的是②③④
解题秘方：根据各种仪器的成像特点进行判断。
解析：小孔、照相机、投影仪成的是实像，放大镜成的是虚像；透镜成像是由于光的折射，小孔成像是由于光的直线传播。
教你一招：常见光现象图解：
4-1．下列现象中，只能成虚像的是( )A．照相机成像B．平面镜成像C．凸透镜成像D．小孔成像
4-2．在①平面镜成像；②投影仪成像；③照相机成像；④放大镜成像，这四种成像中，成虚像的有_________ ；像比物大的有_________。(均填序号)
